定义
电路除了需要实现逻辑运算的逻辑门外还需要保存信息的器件,出发就是具有记忆功能的电子器件
特点
1.有两个互补的输出端
2.有两个稳定状态,1状态为=1,
=0;0状态为
=0,
=1只要输入信号不变,触发器状态不变
3.在一定的输入信号作用下出发可以从一个状态变成另一个状态
分类
R-S触发器、D触发器、J-K触发器、T触发器
效果
一、R-S触发器
1.结构

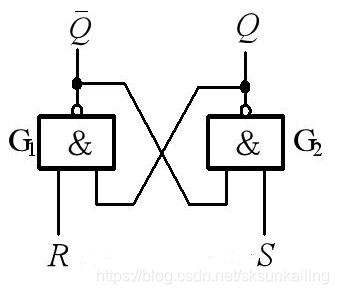

(与非门构成的基本R-S触发器)
2.符号
(与非门构成的基本R-S触发器)
3.功能(速记:看R,R为0就置0,R为1就置1)
RS=00:不允许 RS=01:次态Q变为0 RS=10:次态Q变为1 RS=11:次态Q不变
4.其他
或非门构成的R-S触发器RS=11:不允许、 RS=01:次态Q变为1、RS=10:次态Q变为0 RS=11:不允许
二、钟控R-S触发器
1.结构

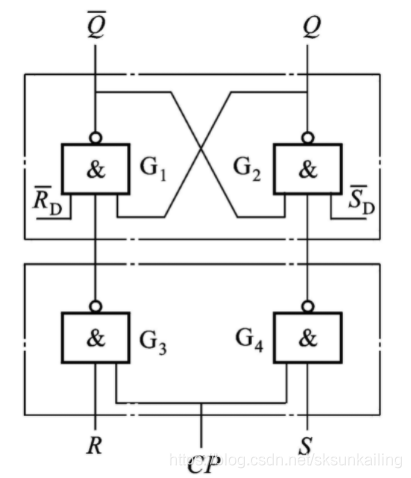

(与非门构成的钟控R-S触发器)

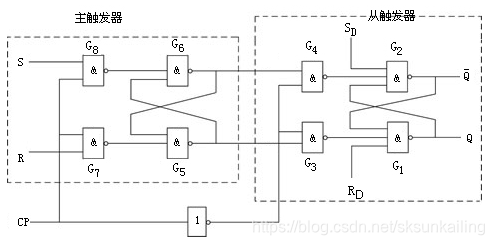

(与非门构成的主从R-S触发器)
2.符号
(与非门构成的钟控R-S触发器)

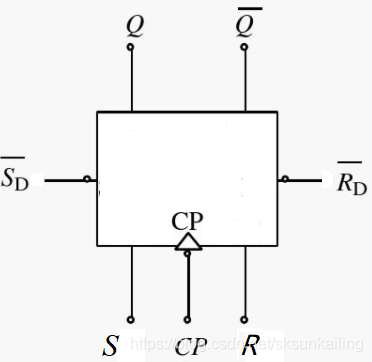

(与非门构成的主从R-S触发器)
3.功能(速记:看S,S为0就置0,S为1就置1)
CP=0时G3和G4输出都为1,则R和S输入什么值G1和G2输入都为11,所以触发器状态不变
CP=1时RS=00:次态Q不变、RS=01:次态Q变为1 、RS=10:次态Q变为0 、RS=11:不允许
4.其他
(1)解决了对触发器定时控制的问题,但输入信号存在不能同时为1的约束条件
(2)为了解决空翻,可以使用主从R-S触发器,Rd和Sd分别为直接清0和直接置1端,低电平有效,平时为高电平。CP=0期间主触发器被锁定,状态不受RS输入影响,所以克服了空翻;CP=1期间主触发器状态取决于RS的输入,和钟控R-S触发器功能一致;当CP从1变为0的时刻,触发器状态取决于1变0之前RS的值(主触发器状态变为整个触发器状态,即下降沿触发)
三、钟控D触发器
1.结构
(与非门构成的钟控D触发器)
2.符号
(与非门构成的钟控D触发器)
3.功能
CP=0时 G3和G4输出都为1,则D输入什么值G1和G2输入都为11,所以触发器状态不变
CP=1时 D=0则置0,D=1则置1
4.其他
由于D触发器在时钟脉冲作用后的次态和输入D一致,所以D触发器又可以称为锁存器
四、钟控J-K触发器
1.结构

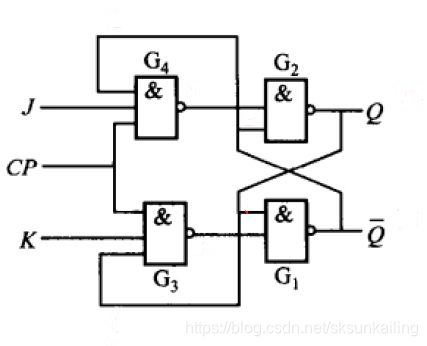

(与非门构成的钟控J-K触发器)

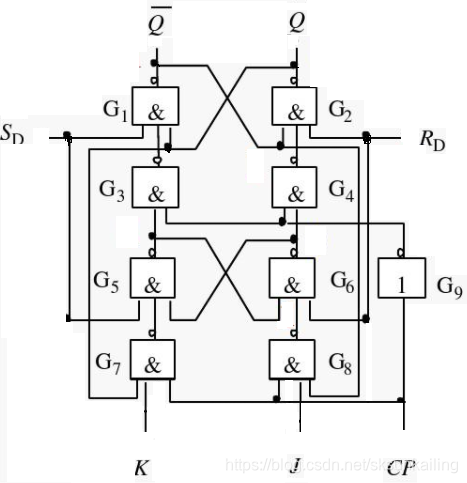

(与非门构成的主从J-K触发器)
2.符号
(与非门构成的钟控J-K触发器)

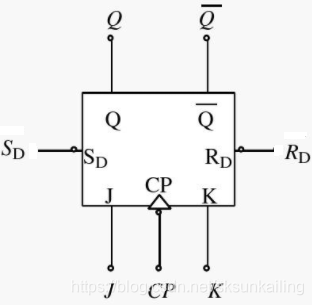

(与非门构成的主从J-K触发器)
3.功能(看J状态,J为0则置0,J为1则置1)
CP=0时 G3和G4输出都为1,则J和K输入什么值G1和G2输入都为11,所以触发器状态不变
CP=1时 JK=00则状态不变、JK=01则置0、JK=10则置1、JK=11则次态和现态翻转
4.其他
(1)钟控J-K触发器对JK的值没有约束条件,无论取什么值在脉冲作用下都有确定的次态
(2)主从J-K触发器解决了空翻问题,主触发器的输出和钟控J-K触发器基本相同,在CP从1变0的时候,从触发器变为主触发器的状态,其余时候维持不变。
(3)主从J-K触发器存在“一次翻转”现象,即时钟脉冲输入信号发生一次反转后,其状态保持不变,不再受输入的JK变化影响。
(4)解决“一次翻转”现象可以使用维持-阻塞D触发器,CP=0状态不变;CP=1不受输入影响,状态也不变;CP从1变0的时候,D=0则触发器为0状态,D=1则触发器为1状态。
五、钟控T触发器
1.结构
(与非门构成的钟控T触发器)
2.符号
(与非门构成的钟控T触发器)
3.功能
CP=0时G3和G4输出都为1,T输入什么值G1G2输入(G3G4输出)都为11,所以触发器状态不变
CP=1时 T=0则状态不变、T=1则状态翻转,即Q现态0变为1,Q现态为1变为0
4.其他
(1)钟控T触发T器只要有时钟脉冲触发器状态就翻转,相当于二进制计算器,又称为计数触发器
(2)不足:所有的电位触发的钟控触发器,当CP=1时,输入的RS变化直接控制状态变化,可能会使一个时钟周期引起多次翻转(空翻)。
