CST矩形喇叭建模

​本文介绍了在电磁仿真软件中创建喇叭天线模型的基本步骤。

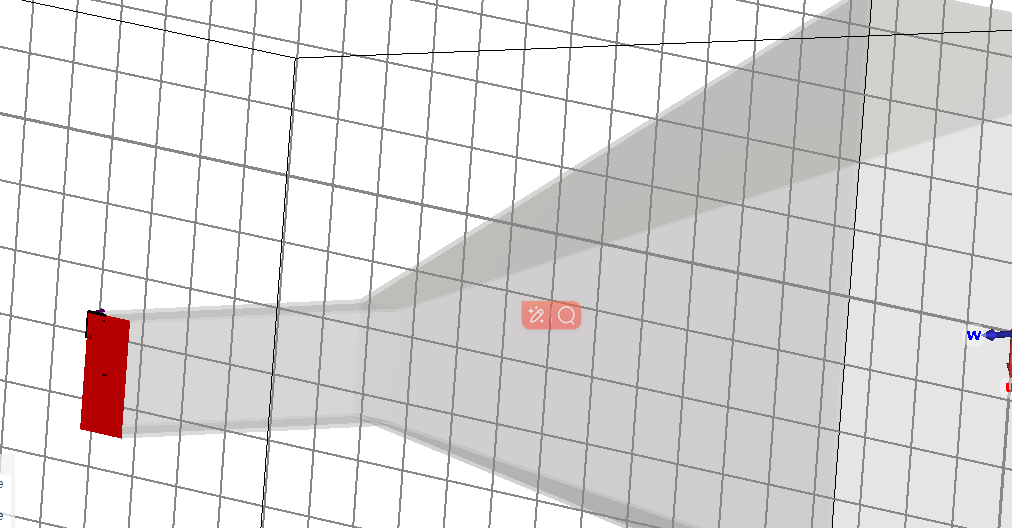

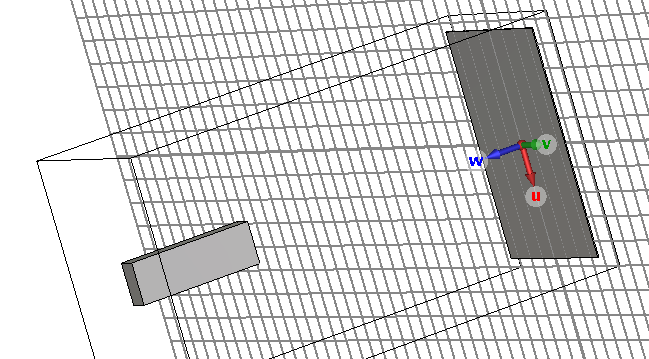

  • 点击工具栏的Basic Shapes > Brick创建两个长方体(波导部分和喇叭横截面)

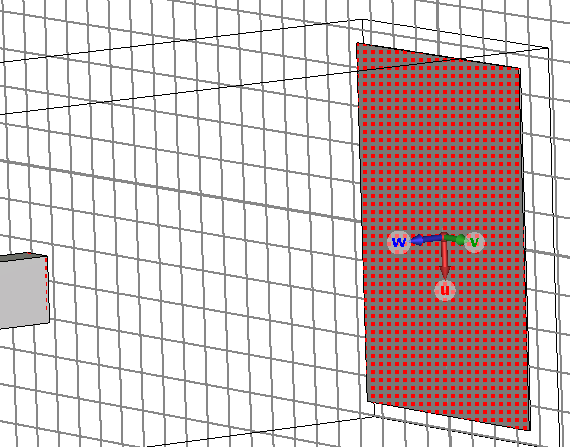

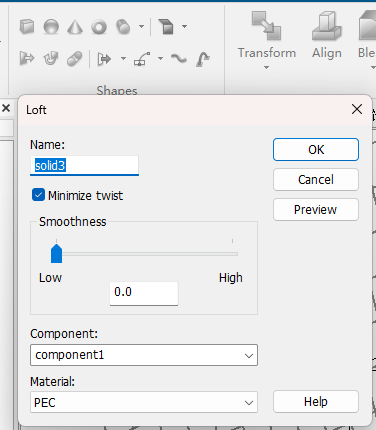

  • 点击相对的两个平面,选择Loft命令进行渐变连接

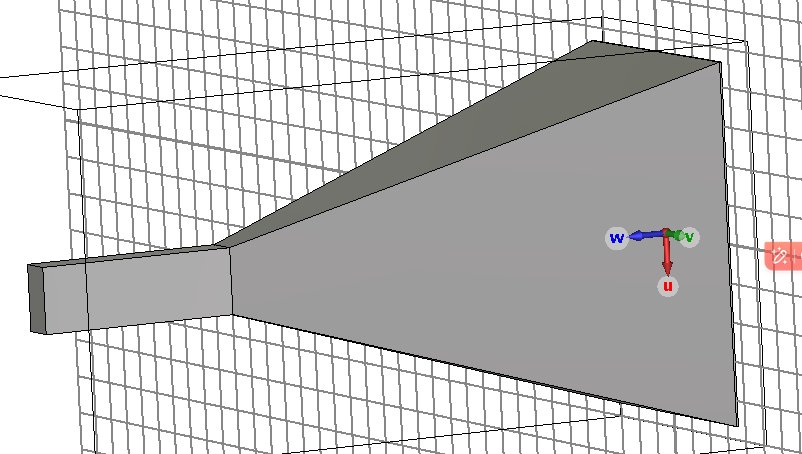

  • 将三者boolen合并

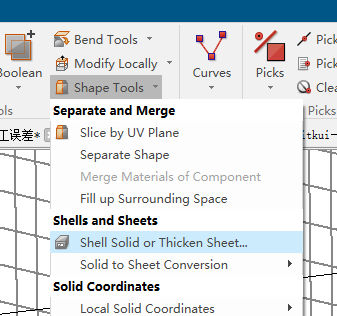

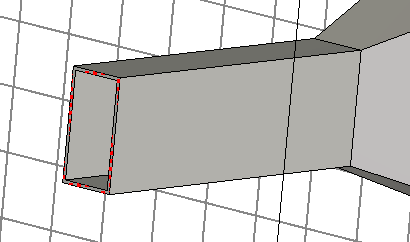

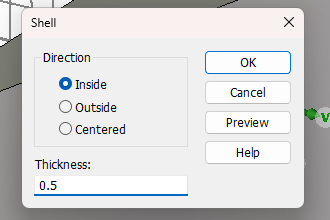

  • 挖去中间实体,先后选择喇叭波导截面和横截面,以0.5厚度挖去中间实体

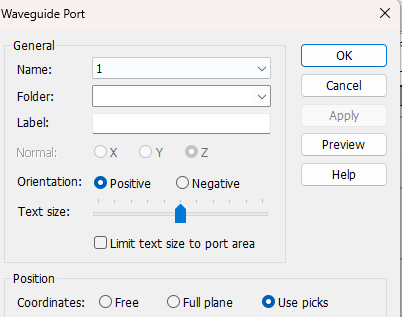

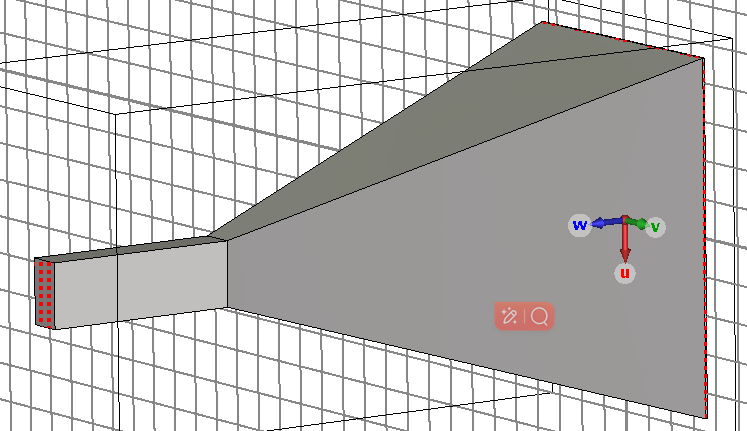

  • 选择喇叭横截面,建立波导端口

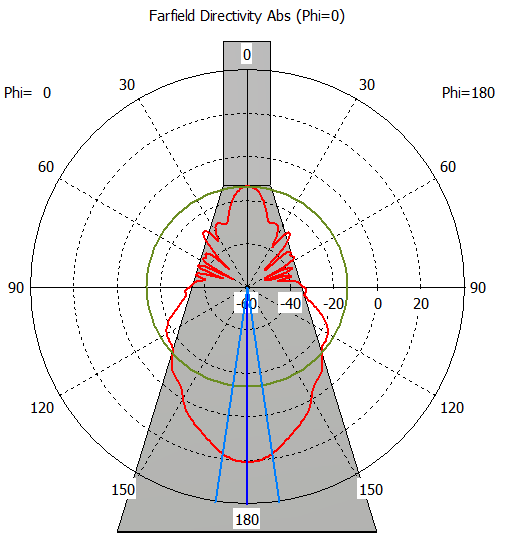

  • 设置场监视器,设置频带范围,仿真
