电子表显示数字0到9，只有7个笔划，所以市面上常见七段数码管，右下角再附加一个表示小数点的灯管也不麻烦，所以更常见的是八段数码管了。

在这里插入图片描述

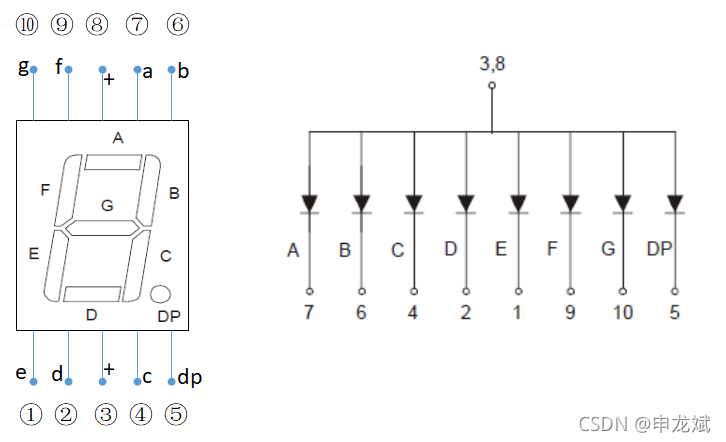

我手里有一支8段数码管，编号为5611BS，是共阳极的，它有10个引脚，左下角算第1针，第3、8针接3.3V，其它针接GPIO引脚。如果某个引脚电压为0时，LED亮。

在这里插入图片描述

原理基本懂了，电路连起来，为了不把自己搞乱，我把Pico的GP12 ~ GP19与八段管的8个引脚对应连接，为了不烧坏LED，每个引脚都接上了限流电阻。

在这里插入图片描述

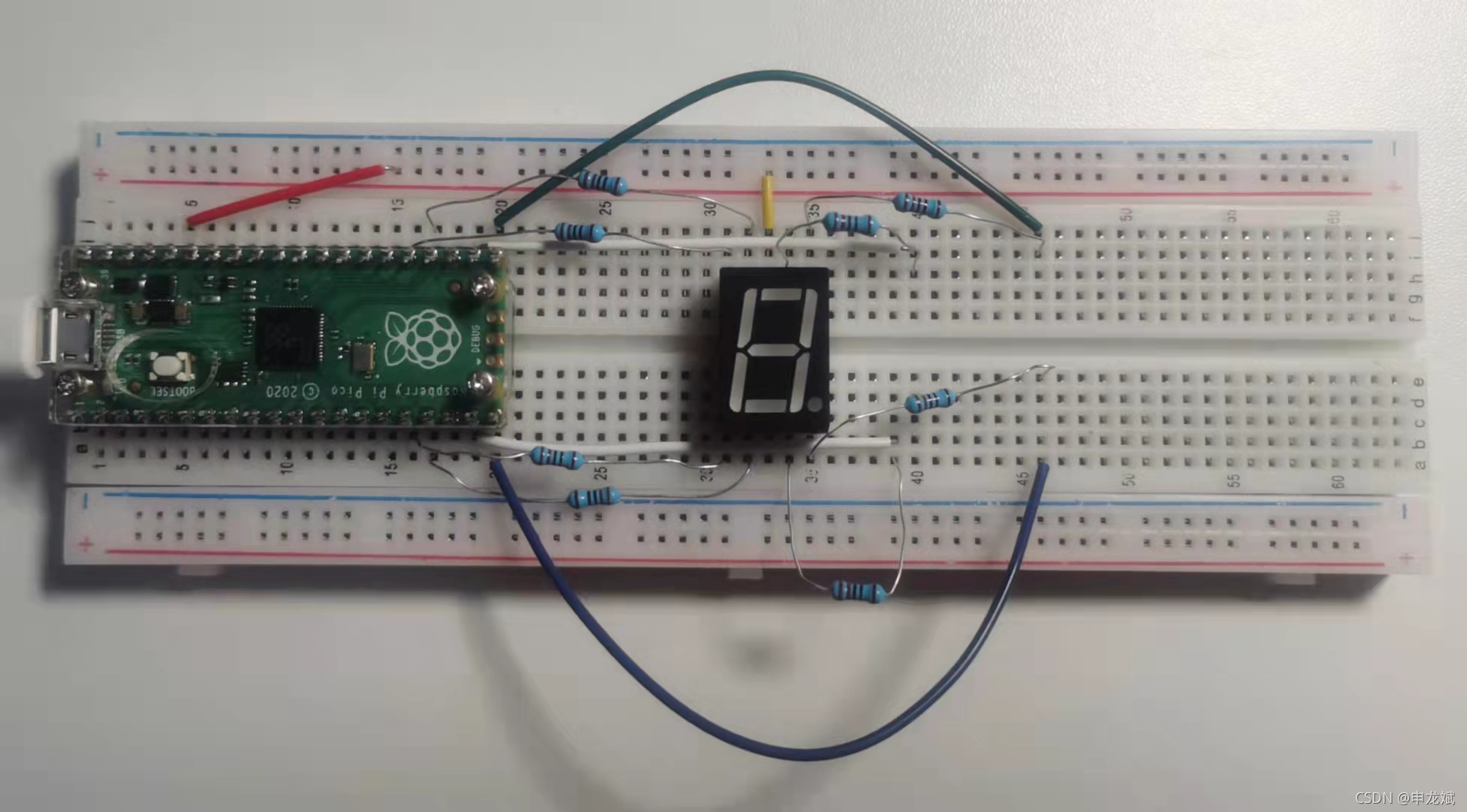

实际连线有点乱：
在这里插入图片描述

代码简单而粗暴，直接点亮8段管。

import machine
import utime

a = machine.Pin(17, machine.Pin.OUT)
b = machine.Pin(16, machine.Pin.OUT)
c = machine.Pin(14, machine.Pin.OUT)
d = machine.Pin(13, machine.Pin.OUT)
e = machine.Pin(12, machine.Pin.OUT)
f = machine.Pin(18, machine.Pin.OUT)
g = machine.Pin(19, machine.Pin.OUT)
dp = machine.Pin(15, machine.Pin.OUT)

a.value(0)
b.value(0)
c.value(0)
d.value(0)
e.value(0)
f.value(0)
g.value(0)
dp.value(0)

代码有点丑？用python的列表推导语法改写一下：

import machine
import utime

pins = [machine.Pin(id, machine.Pin.OUT) for id in [17, 16, 14, 13, 12, 18, 19, 15]]
for pin in pins:
    pin.value(0)

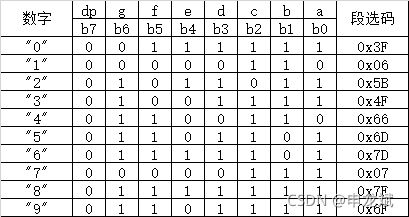

现在要显示数字0到9了，如果每个笔划选中为1，未选中为0，则数字0到9可以分别用一个字节的“段选码”表示。
在这里插入图片描述
现在可以写一个比较优雅的倒计时器了，从9开始，倒数到0停止。

import machine
import utime

pins = [machine.Pin(id, machine.Pin.OUT) for id in [17, 16, 14, 13, 12, 18, 19, 15]]

def show(code):
    for i in range(0, 8):
        pins[i].value(~code & 1)
        code = code >> 1

# 0到9的段选码
mask_digits = [0x3f, 0x06, 0x5b, 0x4f, 0x66, 0x6d, 0x7d, 0x07, 0x7f, 0x6f]
for code in reversed(mask_digits):
    show(code)
    utime.sleep(1)

视频效果：

树莓派Pico上用八段数码管显示9到1的倒计时数字
