dcm文件中XA设备的像素解析

先说一下XA, (x射线血管造影) , 百度上说是 X射线血管造影图像分析系统可用于冠状动脉和外周血管X光影像量化分析，以及左心室X光影像量化分析，作为辅助手段供临床医师参考用，该系统仅能由拥有分析资格的临床医师使用。

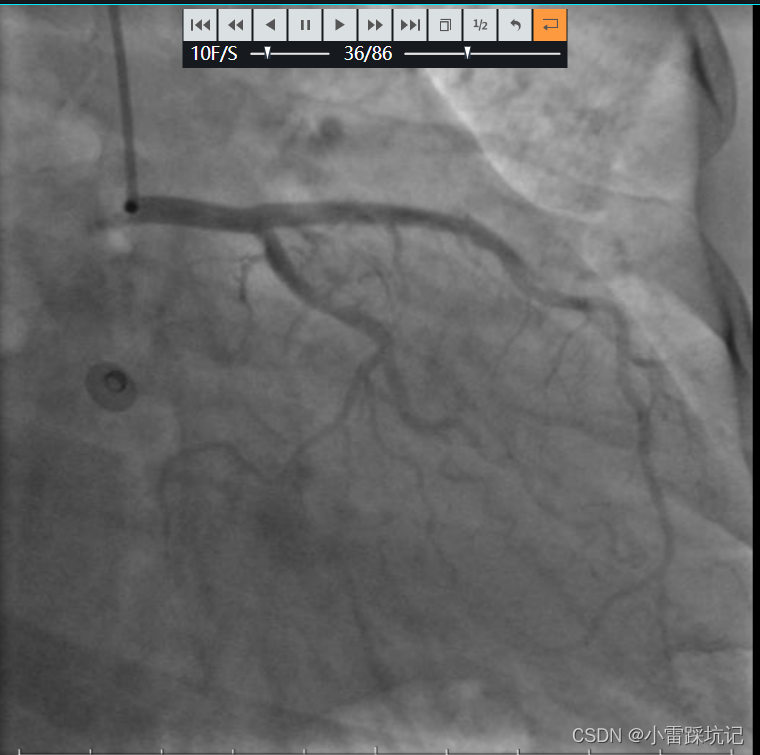

如图,这个就是心脏做的造影,心脏造影检查就是将一根很细的导管插入到你的主动脉里，然后通过导管前面的小口向主动脉血液注入造影剂，使X射线可以将沿血管流动的造影剂在显示屏中显示出来血管及心脏的形态来.

 以前一直没有关心过这个血管,然后医院医生说是不准,导管是1.65mm,但是dcm算出来是2.2mm,这个就很尬尴了.

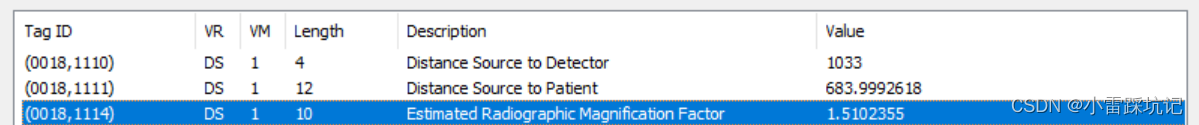

 然后发现这种决定x射线线像素的还有这几个字段,如下:



x射线做投影的时候, 显示屏上可以看到心脏图像,想象一下小的时候学数学测量, (一棵树  一个尺子,一双眼睛, 这个尺子 与树的高度呈相关性,比例 取决于树与尺子之间的距离,尺子与人的距离,相似三角形定律)

 这个时候,尺子相当与显示屏, 树相当于人的心脏,我们的眼睛 之间也存在这个一个比例.

 字段 Distance Source to Detector 到 探测器 的距离

          Distance Source to Patient  到病人的距离

字段 Estimated Radiographic Magnification Factor  放大比例系数

Estimated Radiographic Magnification Factor   = Distance Source to Detector/Estimated Radiographic Magnification Factor

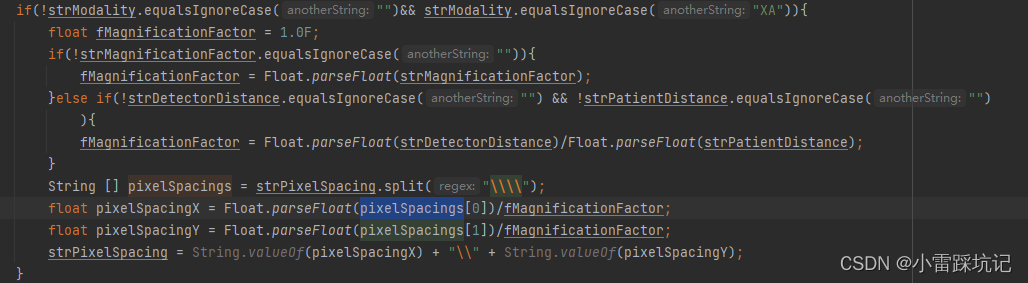

哒哒,最后算像素 pixelSpacings时需要除以这个比例Estimated Radiographic Magnification Factor



整体就是这样了,知识不难,就是比较冷门

---哈哈,准备考虑考虑写一篇dsa的啦
