该博客介绍了如何使用74HC595芯片通过三个IO口实现数码管的循环显示。74HC595作为一个移位寄存器，能够节省IO资源，通过SH_CP和ST_CP时钟控制输入以及DS串行口输入，实现数据的移位和存储。代码示例展示了如何控制数码管显示0~9、9~0的循环，并提供了Proteus仿真图。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

HC595芯片介绍：

74HC595可以节省IO口，实现串行转并行。注意传送数据的顺序，先传送的比特后移到移位寄存器的高位，所以要先传送数据的高位。

Q0~Q7	并行输出口
Q7'	串行数据出口引脚。当移位寄存器中的数据多于8bit时，会把已有的bit“挤出去”，就是从这里出去的。用于595的级联。
SH_CP（shift register）	时钟控制输入，上升沿触发移位寄存器后移一位，接收新的比特
ST_CP （storage register）	时钟控制，上升沿触发移位寄存器的数据转存到存储寄存器
MR	低电平时清空移位寄存器的数据，一般用不上，接电源
OE	低电平使能输出
DS （data serial）	串行口输入

实例：

利用74HC595实现只用三个IO口控制数码管循环显示0~9、9~0。

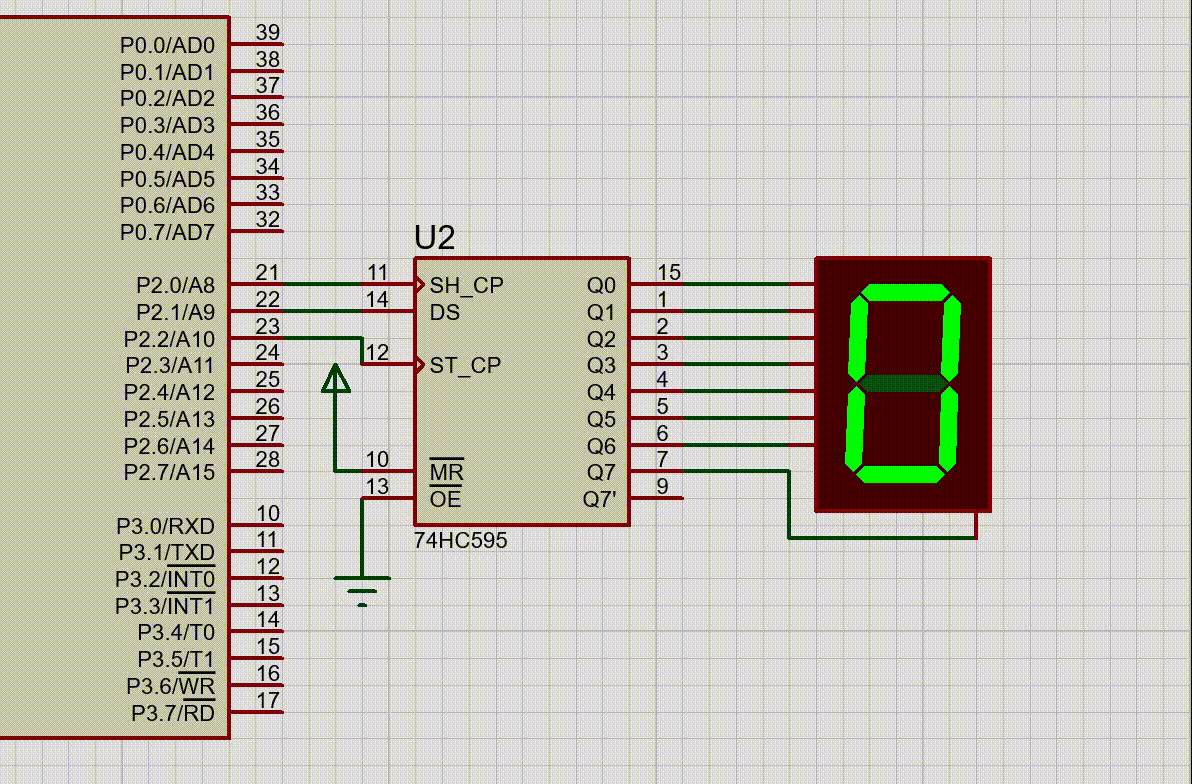

Proteus图：

代码：

#include<reg51.h>
#include "intrins.h"
sbit STCP=P2^2;   //storage register
sbit SHCP=P2^0;  //shift register
sbit DS=P2^1;
//共阴极，依次显示0~9、9~0
unsigned char number[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f};
void delay(unsigned int i)
{
	while(i--);
}
void hc595(unsigned char dat)
{
  unsigned i;
	SHCP = 1;
	STCP = 1;
	for(i=0;i<8;i++)
	{
		DS = dat >> 7;
		dat <<= 1;
		SHCP = 0;
		_nop_();  //也可换成delay(1);
		_nop_();
		SHCP = 1;
	}
	STCP = 0;
  _nop_();
	_nop_();
	STCP = 1;
}
int main()
{
  unsigned char i;
  while(1)
  {
    for(i=0;i<10;i++)
    {
      hc595(number[i]);
      delay(50000);
    }
    for(i=8;i>0;i--)    //i是无符号类型，千万不能>=0,-1用无符号表示就是255
    {
      hc595(number[i]);
      delay(50000);
    }

  }
}
