module_init，注册xxxx_driver_ops
xxxx_probe，各种资源初始化。
ieee80211_alloc_hw，两个参数分别为mac80211_config_ops和private class的siz

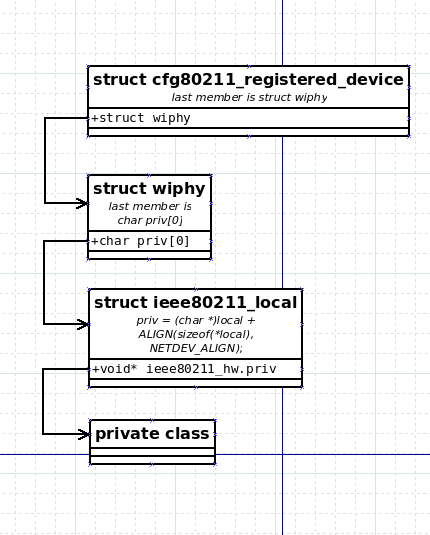

wiphy_new分配整块内存，wiphy_new里面初始化cfg80211_registered_device的一些成员
初始化ieee80211_local各个成员，并将wiphy.priv指向ieee80211_local
ieee80211_local偏移到末尾，指针指向private class，并且保留在ieee80211_local.hw.priv
初始化private class
ieee80211_register_hw，实现mac80211硬件的注册
wiphy_register添加dev（device_add），以及一些sanity检测
并且初始化channel，iface以及wep等。
调用ieee80211_if_add添加一个wlan0，类型为sta的net_device，并且给该net_device分配一块私有数据区：ieee80211_sub_if_data，已经实现了一套net_device_ops

2.4.beacon frame

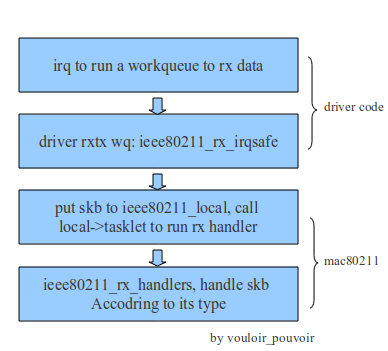

2.4.1.接收流程

对于管理帧，通常是ieee80211_rx_handlers调用ieee80211_rx_h_mgmt，然后用wq的方式调用ieee80211_iface_work进一步调用ieee80211_sta_rx_queued_mgmt去处理。

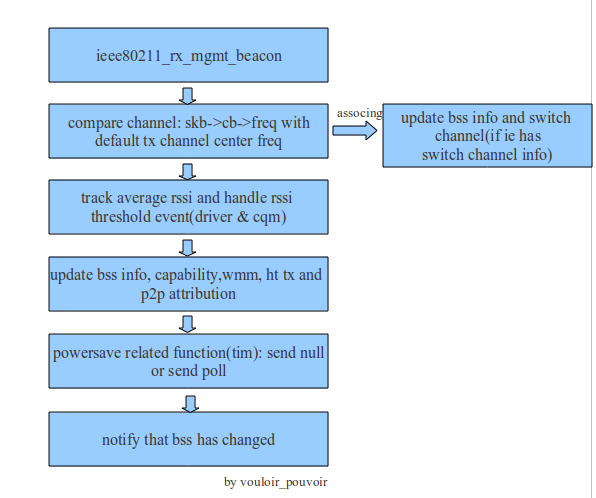

2.4.2.beacon响应流程

remain to investigate:

how passive scan is implemented by beacon?

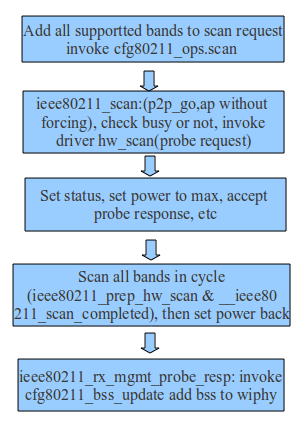

2.5.scan

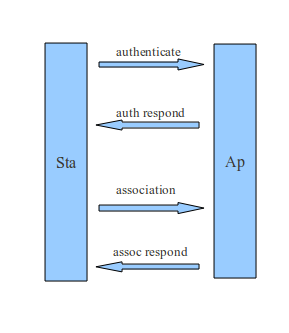

2.6.auth and associate

wpa_s->drv_flags & WPA_DRIVER_FLAGS_SME

true): sme_authenticate->wpa_driver_nl80211_authenticate...->cfg80211_mlme_auth
false): wpa_drv_associate->wpa_driver_nl80211_connect...->cfg80211_mlme_auth

assoc成功之后会调用driver的set_key函数update key，一般是放到wifi芯片某个管脚对应的缓存区域，从而实现硬件加密（与xmit skb缓存区进行与或，eg）。
具体函数栈流程如下：

nl80211_connect
    cfg80211_connect（after scan and have bbs）
        cfg80211_conn_do_work
            __cfg80211_mlme_auth
                rdev->ops->auth(&rdev->wiphy, dev, &req);

CallBack by rx irq：
ieee80211_rx_irqsafe
ieee80211_tasklet_handler
    ieee80211_rx
        __ieee80211_rx_handle_packet
            ieee80211_prepare_and_rx_handle
                    ieee80211_invoke_rx_handlers
                        ieee80211_rx_handlers
                            ieee80211_rx_h_mgmt

Queuework：
ieee80211_iface_work（iface.c）
    ieee80211_sta_rx_queued_mgmt
        ieee80211_rx_mgmt_auth
        cfg80211_send_rx_auth
            nl80211_send_rx_auth（告诉用户空间）
            cfg80211_sme_rx_auth
                schedule_work(&rdev->conn_work)

Queuework：
cfg80211_conn_work
    __cfg80211_mlme_assoc
        rdev->ops->assoc

CallBack by rx irq
....
ieee80211_sta_rx_queued_mgmt
    ieee80211_rx_mgmt_assoc_resp
        ieee80211_assoc_success
            ieee80211_sta_rx_notify
                通过timer定时触发 ieee80211_mgd_probe_ap_send
                发送nullfunction或者probe_req
    cfg80211_send_rx_assoc
            nl80211_send_rx_assoc（告诉用户空间）
            __cfg80211_connect_result
                nl80211_send_connect_result
                cfg80211_upload_connect_keys
                    rdev->ops->add_key
