本文介绍了一种通过595控制芯片来实现简单的LED灯光秀的方法，包括电路图、工作原理及代码实现。在代码中，利用shiftOut函数逐位输出数据，实现不同LED灯的亮灭效果，展示了如何通过编程控制硬件设备进行动态灯光展示。

先来看看成品效果

595控制led灯低阶灯光秀

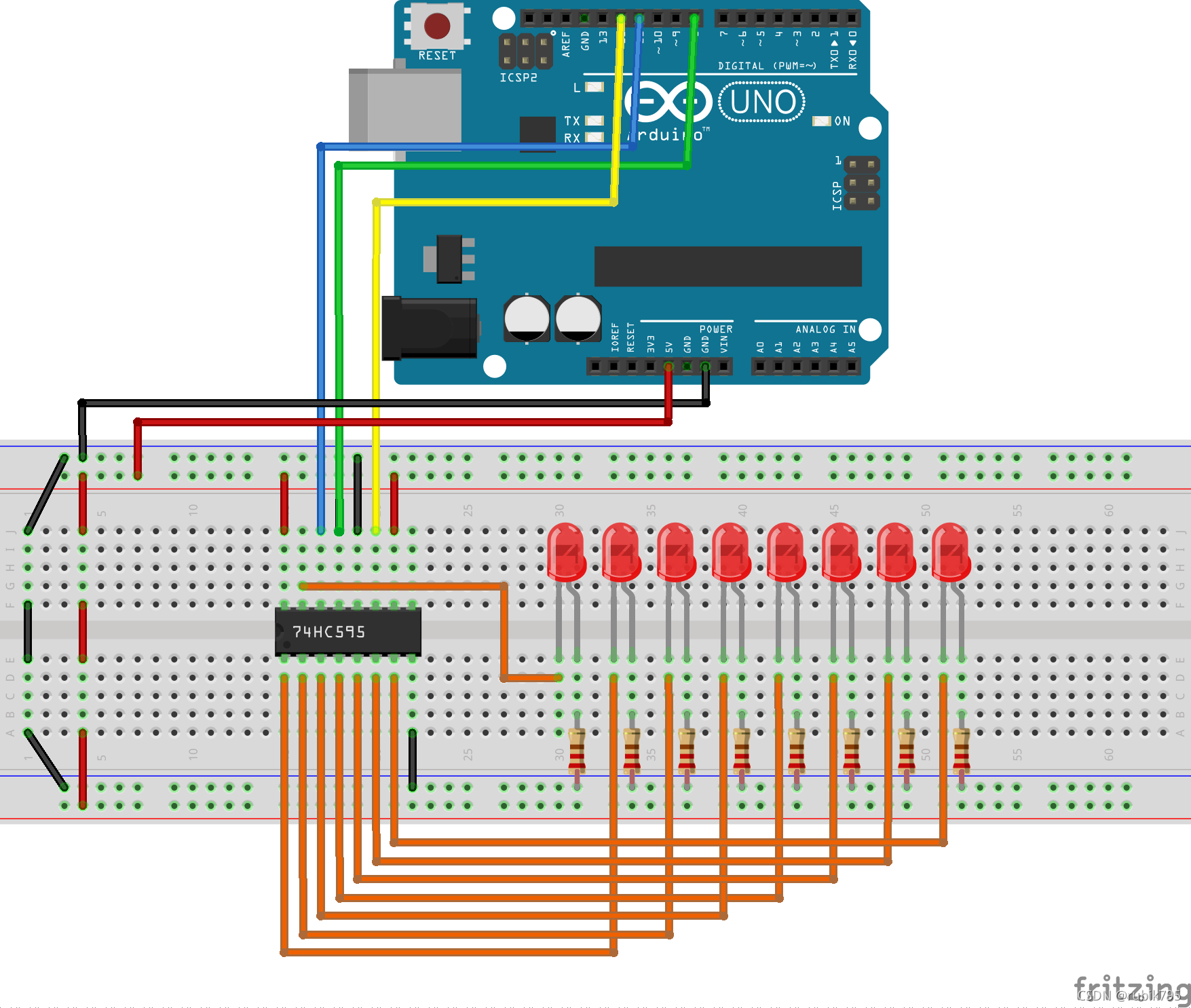

电路图

低阶灯光秀电路图

原理:

控制芯片,输出到不同的led上面.展示一个低阶段的灯光秀.

代码

// 接 74HC595 的 ST_CP (pin 12,latch pin)
int latchPin = 8;
// 接 74HC595 的 SH_CP (pin 11, clock pin)
int clockPin = 12;
// 接 74HC595 的 DS (pin 14)
int dataPin = 11;

void show(int a){
  //将latchPin设置为低电量
  digitalWrite(latchPin, LOW);
  //输出当前要亮的灯位
  Serial.println(a);

  // 使用 shiftOut 函式送出資料
  shiftOut(dataPin, clockPin, MSBFIRST, a);

  // 送完資料後要把 latchPin 拉回成高電位
  digitalWrite(latchPin, HIGH);

  // 休眠500毫秒
  delay(500);
}

void setup() {
  // 將 latchPin, clockPin, dataPin 設置為輸出
  pinMode(latchPin, OUTPUT);
  pinMode(clockPin, OUTPUT);
  pinMode(dataPin, OUTPUT);

  Serial.begin(9600);
}

void loop() {

  for(int i=0;i<8;i++){
    //每次左移一位,只展示该位上面的led灯
    show(1<<i);
  }

  int a = 0;
  for(int i=0;i<8;i++){
    //左移亮一个led,同时前面的led保持亮的状态
    a = a + (1<<i);
    show(a);

  }
  //全都灭
  show(0);
  //全都亮
  show(255);
  show(0);
  show(255);
  show(0);

}
