目录
大纲
基本元器件介绍
1.0、二极管
电子被吸引到空穴才能导通
【硬件基础4】二极管(原理、特性、类型、电路分析)_2dw232结构-CSDN博客
首先,什么是二极管?二极管是由半导体材料封装后,在两端加上正负极引线制作而成的电子元件。以下是二极管的符号、插装元件和贴片元件:
- 二极管的符号:
- 符号中一端有一横杠,代表负极;另一端为正极。
- 二极管的插装元件:
- 插装元件中,负极端通常有银色的圈标记。
- 二极管的贴片元件:
- 贴片元件中,负极端有黑色或蓝色的圈标记。
二极管的两个主要特性是单向导通性和伏安特性。单向导通性意味着电流只能从正极流向负极,不能反向导通。伏安特性表示电流和电压的关系。
使用 Multisim 软件来仿真测试电路。首先,搭建电路:
- 放置电源(DC 电源)。
- 放置二极管(DIODE)。
- 放置发光二极管(LED)。
- 放置限流电阻(Resistor)。
- 连接所有元件,注意放置接地(GND)。
运行仿真,若出现错误提示(如未接地),则添加接地后重新运行。
导通:
二极管导通压降为0.7 V 要达到5mA-20mA
发光二极管为1-2v
计算电阻值
仿真验证
修改电路中的电阻值为 964Ω,并运行仿真。观察电流值,确认其约为 10mA,确保发光二极管正常点亮。
反向特性
将二极管反接,再次运行仿真,观察电流值。当反向电压超过击穿电压时,二极管导通,电流迅速增大。
总结
- 二极管导通电压约为 0.7V。
- 发光二极管导通电压约为 1.66V,电流范围为 5~20mA。
- 二极管反向不导通,但反向电压超过击穿电压时导通。
- 正向电压低于 0.5V 时二极管不导通。
1.0.1、稳压二极管测试
稳压二极管是一种能够稳定电压的二极管。要使其达到稳压效果,首先必须工作在反向击穿状态,即在电路中反向连接。其次,反向电压应大于稳压电压。例如,如果稳压电压为5伏,而输入电压只有4伏,稳压二极管不会工作。
稳压二极管的符号与普通二极管的区别在于其负极有一个弯曲部分。在基本电路中,稳压电路通常由一个串联的电阻和稳压二极管组成。加入电阻的目的是在电压超过稳压值时,确保电流不会过大,以免损坏稳压二极管。
稳压电路中的电阻值不能任意选择,必须保证流过稳压二极管的电流在一个合适的范围内,通常是4到8毫安(看如图)。比如,如果稳压值为5.1伏,而电源电压为12伏,通过计算可以得出适当的电阻值以保证电流在合适范围内。
电路搭建:
刚开始没达到反向击穿时,得到的波形即红蓝相交部分,达到反向击穿时,开始稳压为蓝色波形不相交部分
1.0.2、整流二极管介绍
将交流电转换为脉动直流电,利用其单向导通特性,使输出波形只保留正半轴。
正弦波保留上半部分
1.0.3、开关二极管介绍
专为开关作用设计,转换时间短,用于防止反向电流破坏精密器件。例如 1N4148 开关二极管,在电路中防止反向电压损坏元件。
1.1、电容
1. 旁路
我们先来看看旁路的作用。在电路图中,如果这一端是CPU,电源不加电容的话,外界的干扰可能会使电源信号波动,如图中的蓝色信号。这种波动信号是非常危险的,因为CPU的电源由VCC提供,如果VCC波动较大,可能会导致CPU在输出高低电平时由于电源不稳定而产生逻辑错误,这在实际应用中是很致命的。
加入电容的作用
为了防止这种情况发生,我们在电路中加入了电容。那么电容在这里的作用是什么呢?第一,它使输入电压均匀化,减小噪声对后期的影响。电容具有通交流、隔直流的作用,它能迅速滤掉干扰信号,使电源保持稳定。
这样,电容通过旁路作用确保了电源信号的稳定性,避免了由于电源波动而引起的CPU逻辑错误。
2. 去耦
去耦电容的作用是减少元器件之间的相互干扰。它通常被放置在敏感的电子元件旁边。例如,在一个数字电路中,当一个元件切换状态时,可能会产生高频噪声,这些噪声可能通过电源线传输到其他元件。去耦电容会吸收这些噪声,防止它们传递到其他元件,保持整个电路的稳定性。
3. 滤波
滤波电容主要用于滤除电路中的高频信号,保留低频信号。常见的滤波电容应用场景包括电源滤波和信号滤波。在电源电路中,滤波电容可以平滑整流后的脉动直流电,使其变成更稳定的直流电。在信号处理电路中,滤波电容可以滤除不需要的高频噪声信号,保留有用的低频信号,确保信号的完整性。
4. 储能
储能电容可以存储电能并在需要时释放出来。常见的应用包括电源备份和电源稳定。例如,在一些电源中,当主电源突然断电时,储能电容可以提供短时间的电能,保证电路正常工作。此外,在开关电源中,储能电容可以平衡电源电压的波动,提供稳定的电压输出。
电容的实际应用
- 旁路电容
- 旁路电容通常放置在电源和地之间,用于旁路电源中的高频噪声,确保供电电压的稳定性。
- 去耦电容
- 去耦电容通常放置在每个集成电路(IC)的电源引脚附近,减少电源引脚处的噪声干扰,确保IC的稳定工作。
- 滤波电容
- 滤波电容常用于电源电路和信号处理电路中,滤除不需要的高频信号,保留所需的低频信号。
- 储能电容
- 储能电容常用于电源备份和电源稳定电路中,提供短时间的电能或平衡电源电压的波动。
总结
电容是电子电路中必不可少的元件,它通过旁路、去耦、滤波和储能等多种作用,确保电路的稳定性和可靠性。在实际应用中,合理选择和使用电容,可以有效提高电路的性能和可靠性。
1.2、三极管
1.2.0、三极管介绍
NPN型的话:两端是N就是负的就是电子多,发射级的浓度高电子多,相当于两个二极管 给E B级加入电压,D2导通,但由于P区比较薄,会有E区电子漂移到C区,CE导通
PNP:
1.2.1、三极管三种工作状态测试
、
1.3、场效应管
1.3.0、场效应管介
1.3.1、场效应管三种工作状态测试
1.4、光耦
就是它的电源,左边的供电电源以及右边的供电电源最好是不要相同。因为如果它们的电源都相同的话,如果左边电源有干扰信号,那么右边的电源也会有干扰信号,这样对于观网来说就达不到隔离的效果,所以在设计中一定要注意这些。
1.5、蜂鸣器
- 无极性蜂鸣器:
- 无源蜂鸣器,没有震荡源,需2kHz到5kHz的方波驱动,不能直接用直流电源驱动。
- 有极性蜂鸣器:
- 有源蜂鸣器,内部含有震荡源。给予1.5V到15V的电压后会发出声响。
1.6、继电器
继电器 是一种自动开关,通过低电压小电流控制高电压大电流。其内部结构如下图所示:
-
工作原理:
- 当三角和五角接入220V电压,一角和二角接入5V电源时,铁芯被磁化,三角和五角接通,220V电压被导通。
- 若一角和二角没有5V电源,铁芯不被磁化,三角和五角断开,220V电压被切断。
-
术语:
- 常开触点:一角和二角不通电时,三角和五角断开。
- 常闭触点:一角和二角不通电时,三角和五角连接。
-
应用:
- 主要用于开关速度要求不高的场合。
-
驱动电压:
- 继电器的典型驱动电压为5V。超出此电压范围可能会损坏继电器。
-
测试电路:
- 在测试电路中,继电器的驱动电压应确保满足5V要求,并考虑负载电阻和发光二极管的电流需求。
- 1脚是常闭6脚是常开
- 驱动电压:常闭变常开
1.7、数码管
1.8、瞬态电压抑制器
常用的基本电路分析与验证
2.0、基本放大电路
输入部分连接到输入信号,输出部分连接到输出信号,晶体三极管用于放大信号。
C1和C2的作用是隔直通交。
C1防止电源VCC对输入信号UI的影响,
C2确保我们只取放大后的交流信号,滤除直流成分。
UCC电源为电路供电,并提供合适的静态工作点
RB:为电路提供合适的静态电流
RC:把放大的电流信号转换成电压信号。
在电路中,晶体三极管需要在放大状态工作,这意味着发射结应为正偏,集电结应为反偏。UBE导通需要0.7V色电压,如果输入信号的正半轴部分大于0.7伏,晶体三极管将导通并放大,而负半轴部分不会被放大,三极管截止,这可能会导致波形失真。
在实际应用中,需要注意电源电压VCC、基极电阻R1、集电极电阻R3等参数的选择和调整。我们通过仿真软件可以观察到,电路的输入信号和输出信号在通过三极管放大后,输出信号的波形会反相,并且输出信号的幅度会被显著放大。
特性曲线
如果没有加入信号源,则es断开,电容通交隔直,C1和C2断开
增大RB,ib减小,并且ic也减小,Uce增大。看特性曲线,原来为Q1,后来ib减小 Vce增大,Q点下移,靠近截止区
温度升高,放大系数贝塔增大 IBQ增大 ,则ICQ也增大,有倍速关系
2.0.0、分压偏置式共射极三极管放大电路
I3的电流=U3/R3 与三极管无关,电流不受三极管影响
2.0.1、反馈
、
A≥1 0<F<=1
2.1、电源电路
2.1.0、集成稳压电源电路
1.25V / R1 = Uo/(R1+R2);得到Vo为上述公式
2.1.1、扩流电路
2.1.2、开关电源电路
2.2、集成运算放大电路

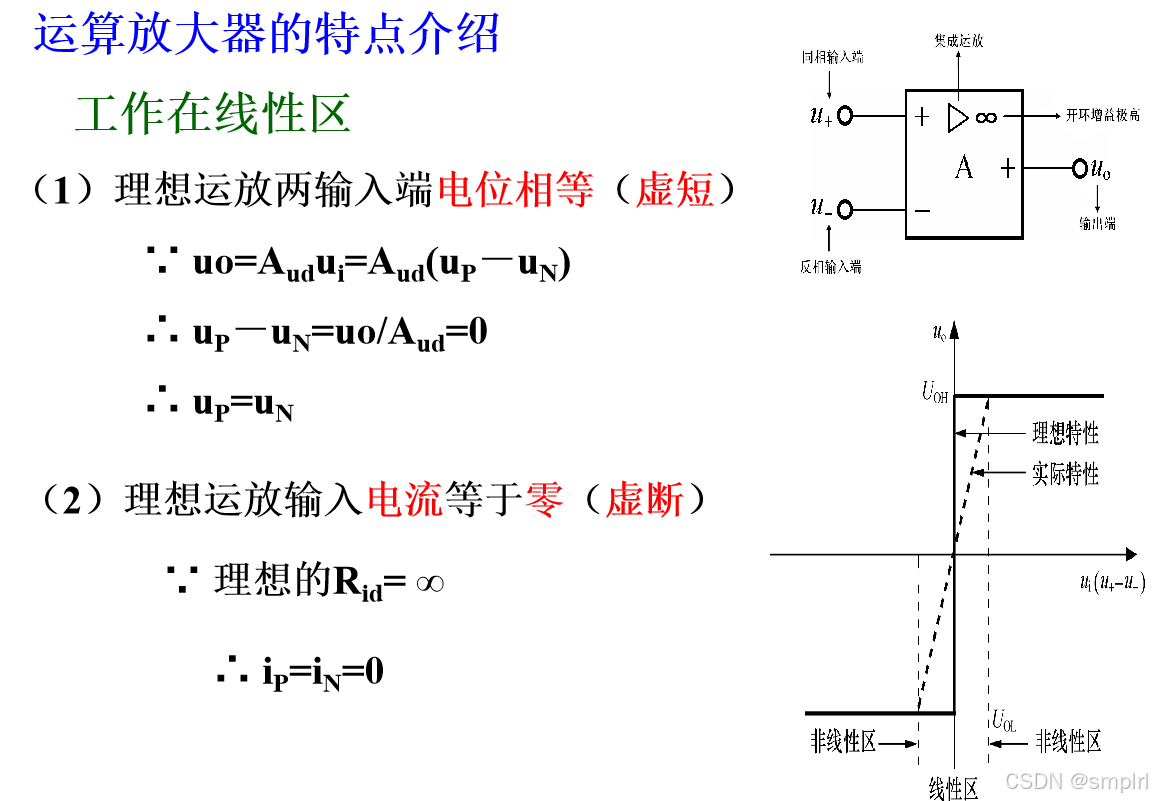

虚短:U+=U- Aud放大倍速

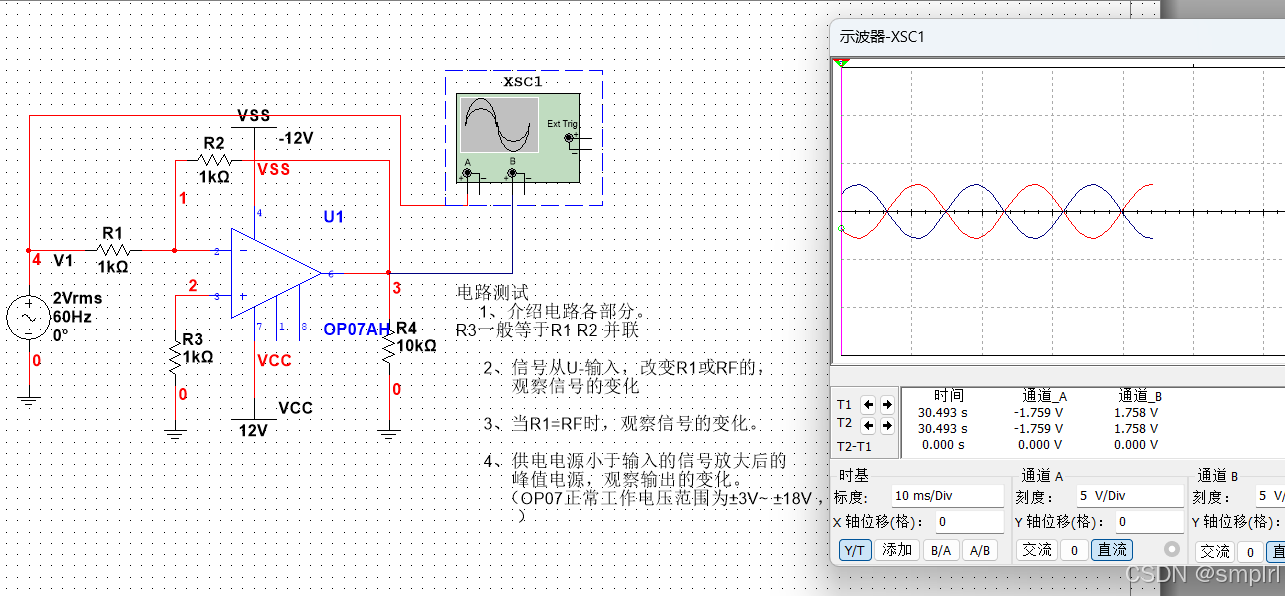

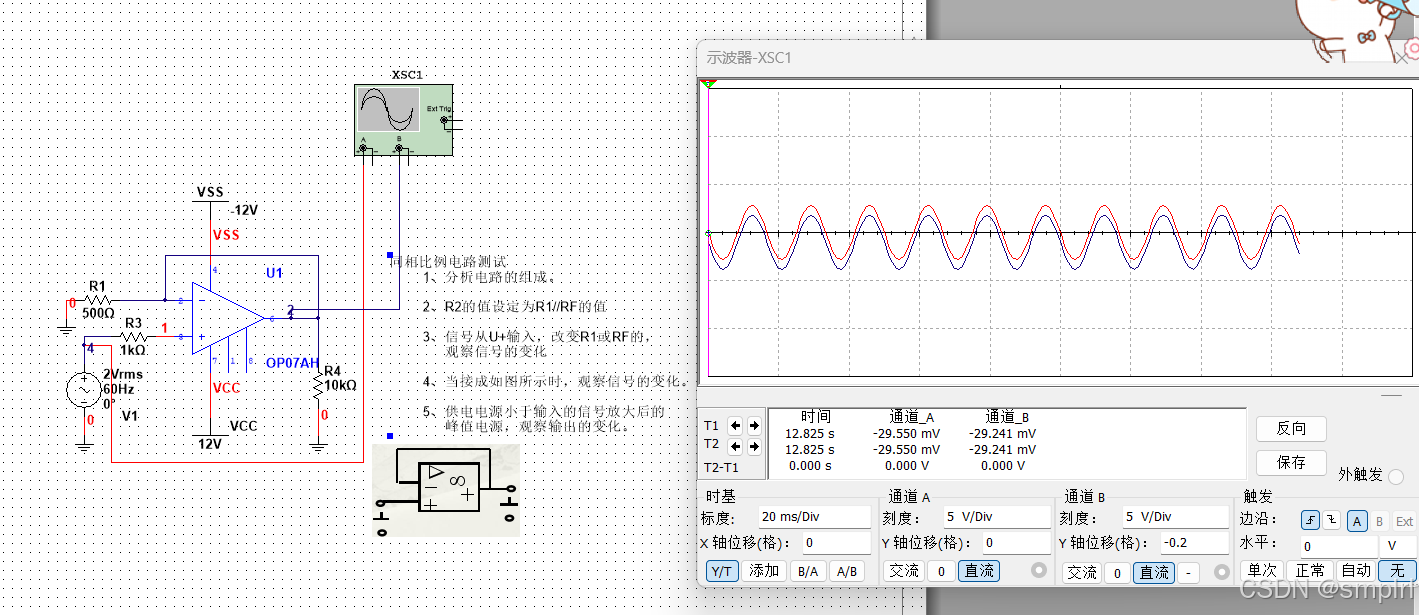

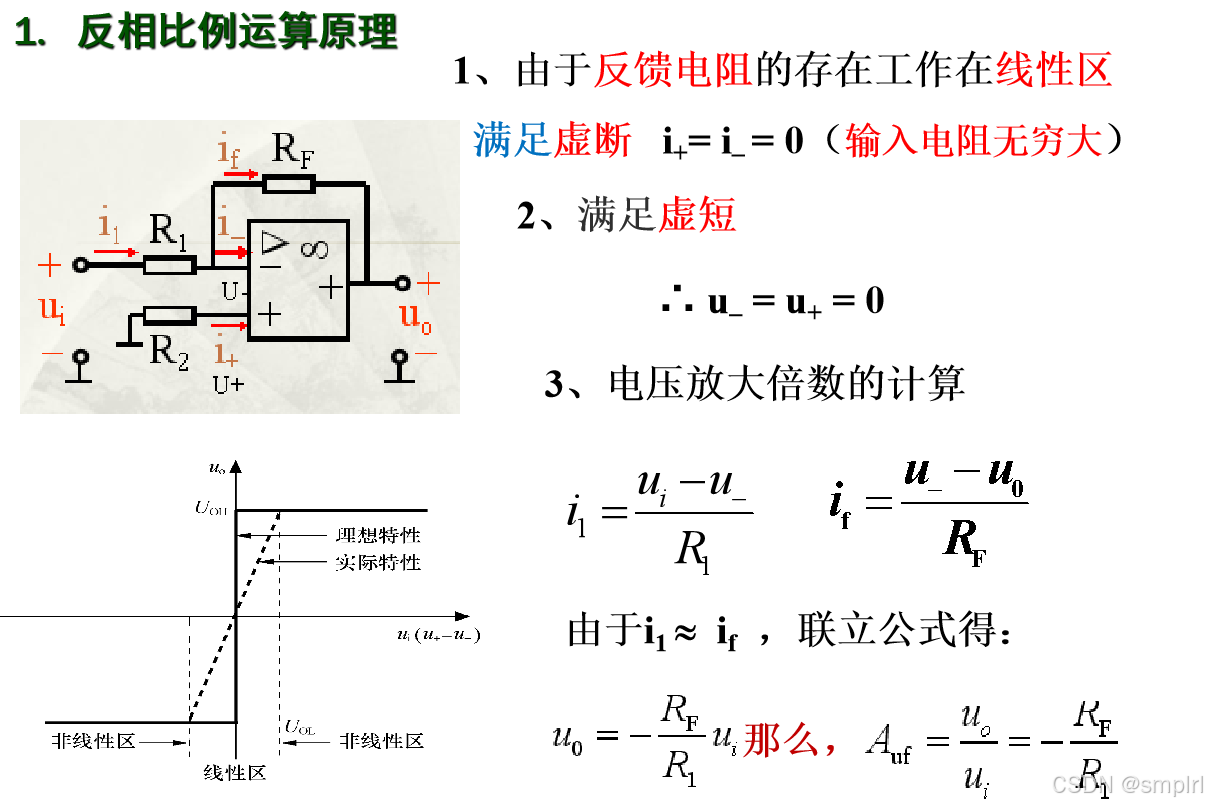

2.2.0、反相比例放大电路

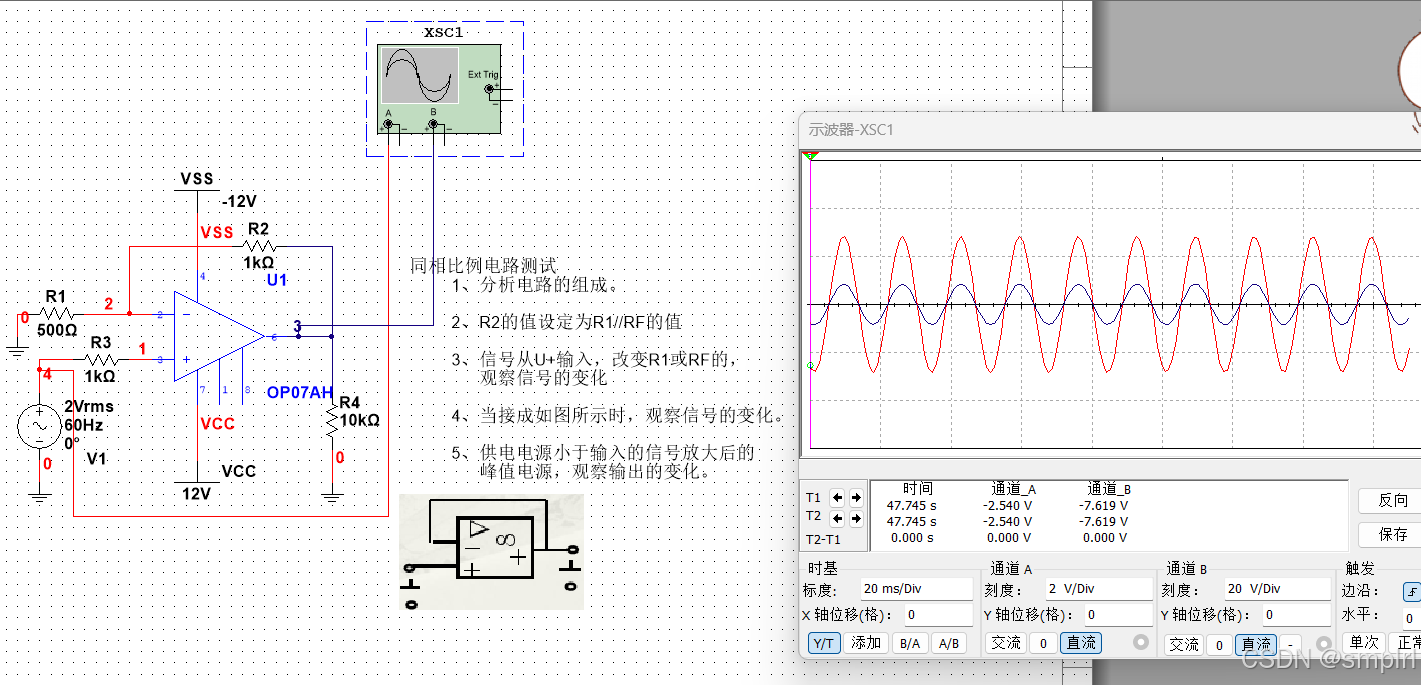

2.2.1、同相比例放大电路
输入什么输出什么 ------跟随器

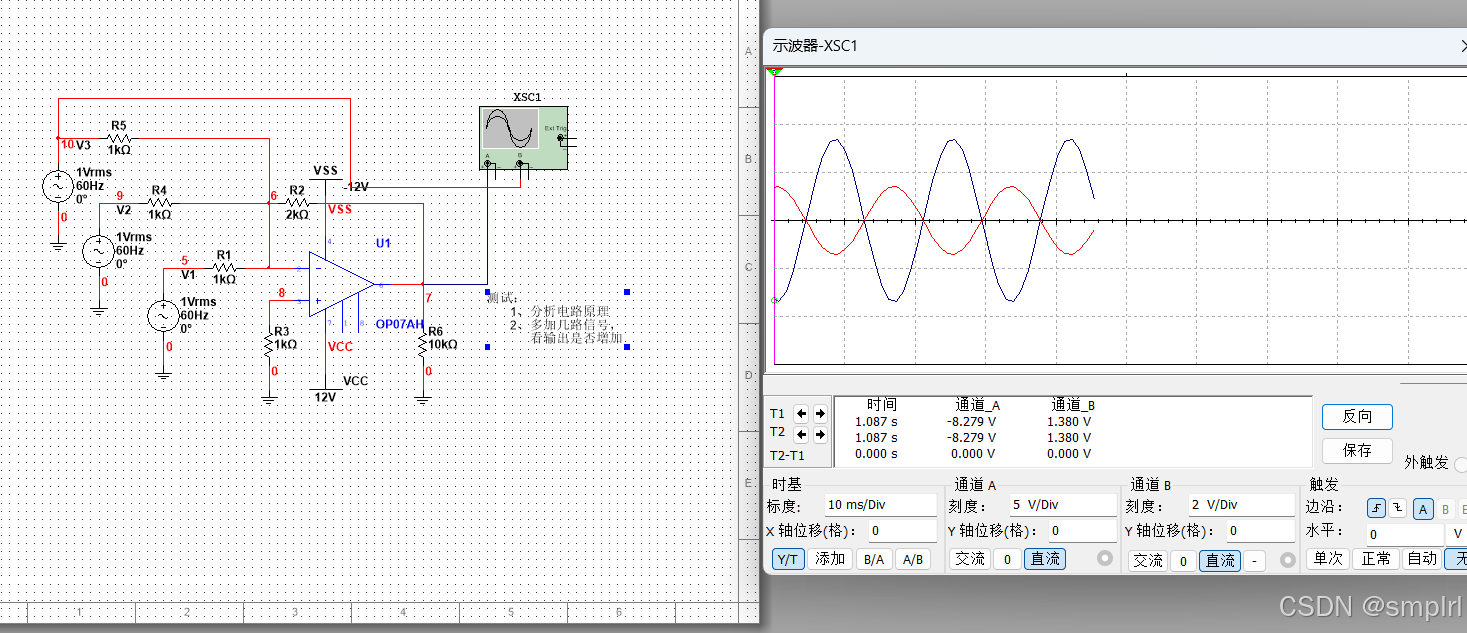

2.2.2、反向加法电路

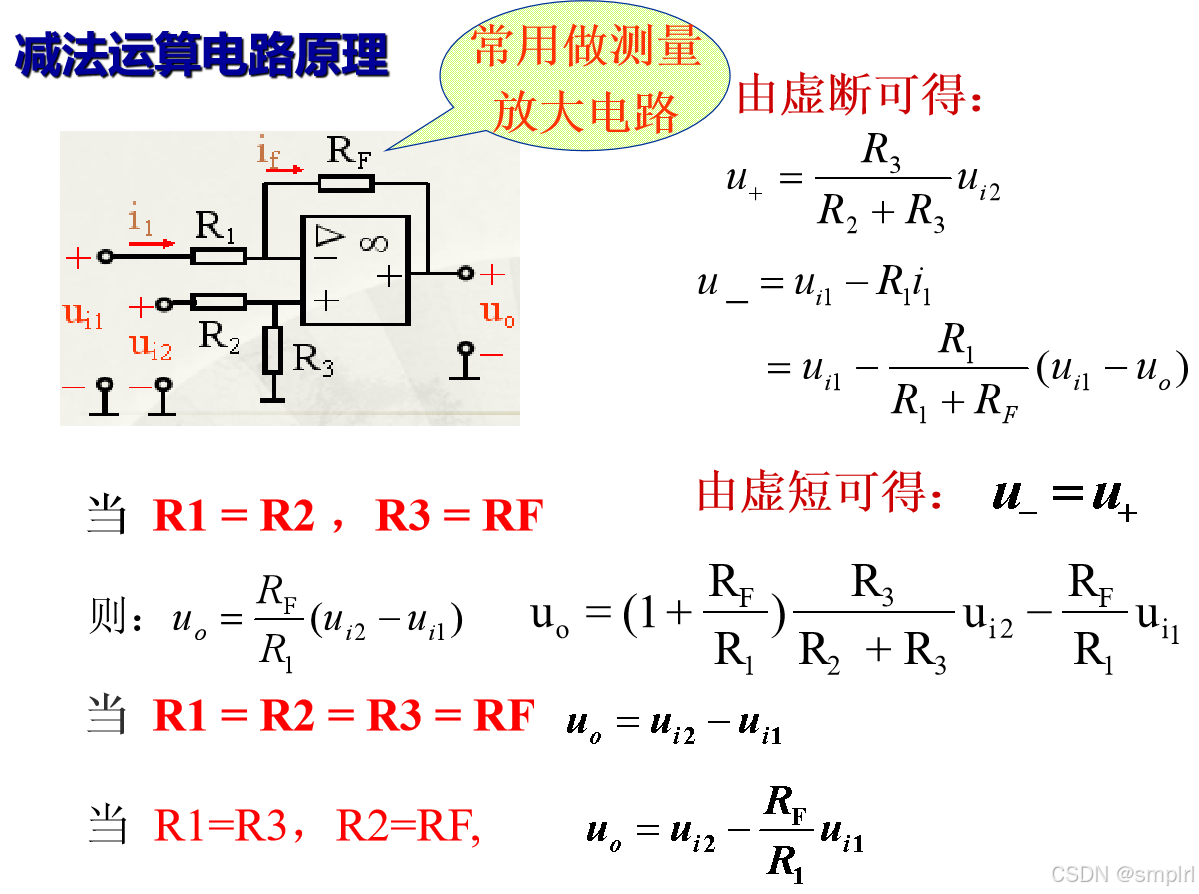

2.2.3、减法电路

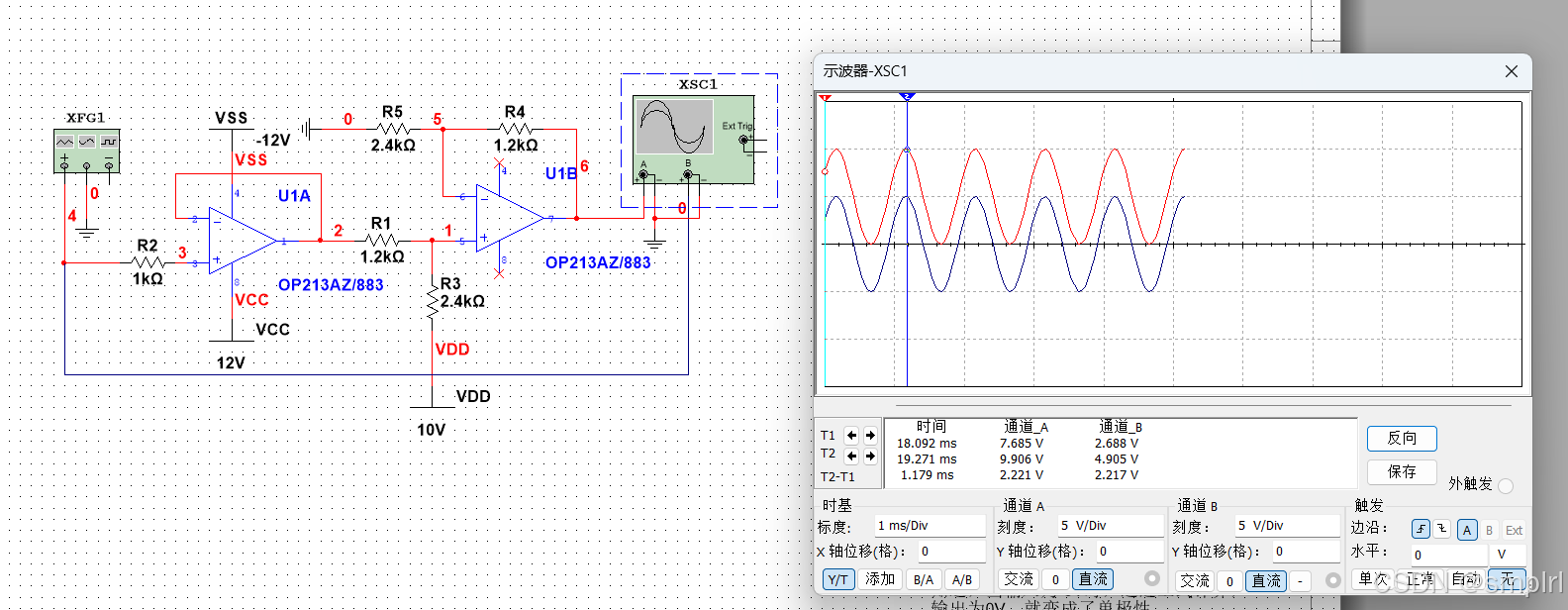

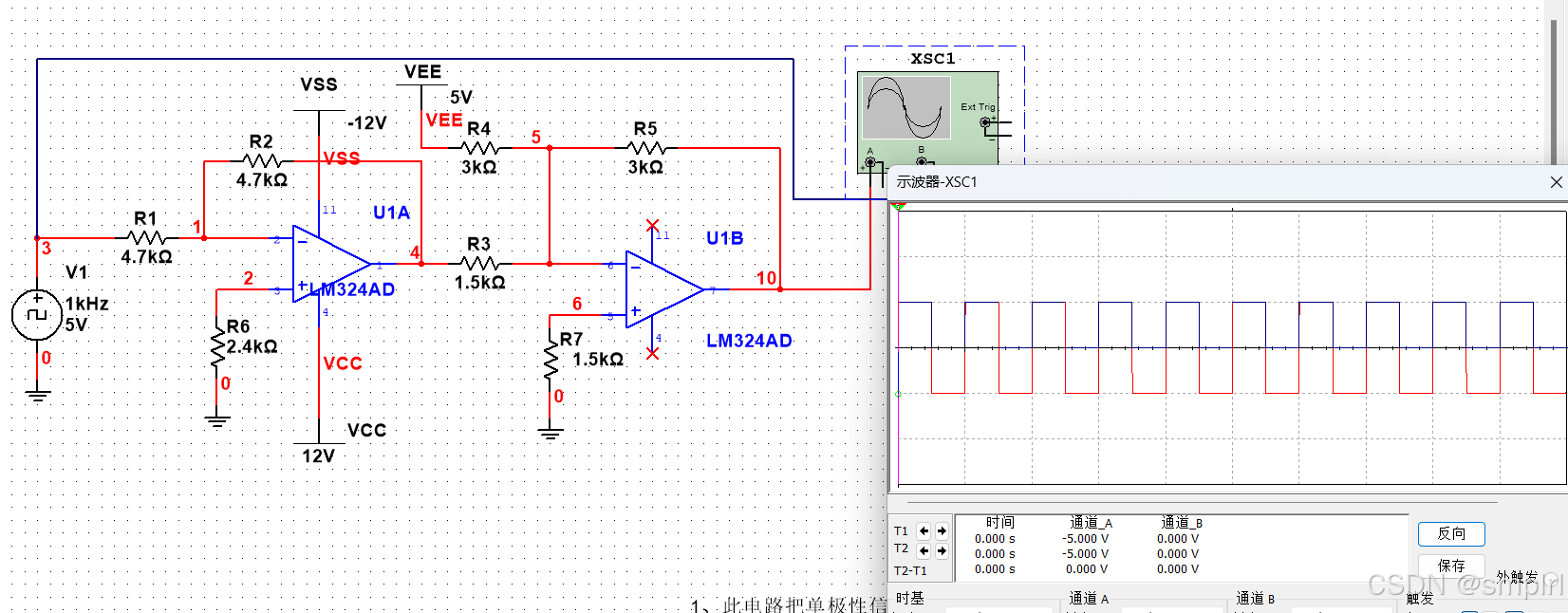

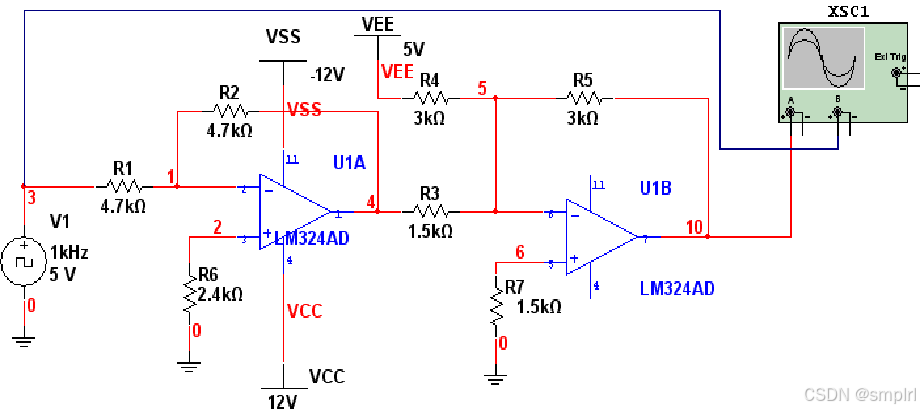

2.2.4、单极性变双极性电路
左边是反向比例运算放大器,输入5V输出-5V
右边是反向加法运算放大器VEE放大倍数为-1倍 所以就是-5 ,VSS放大倍数为-2,当输入-5V时候 5*2+-5 = 5V 当输入0V输出0+(-5) =-5V
实现了-5V到-5 ~5v

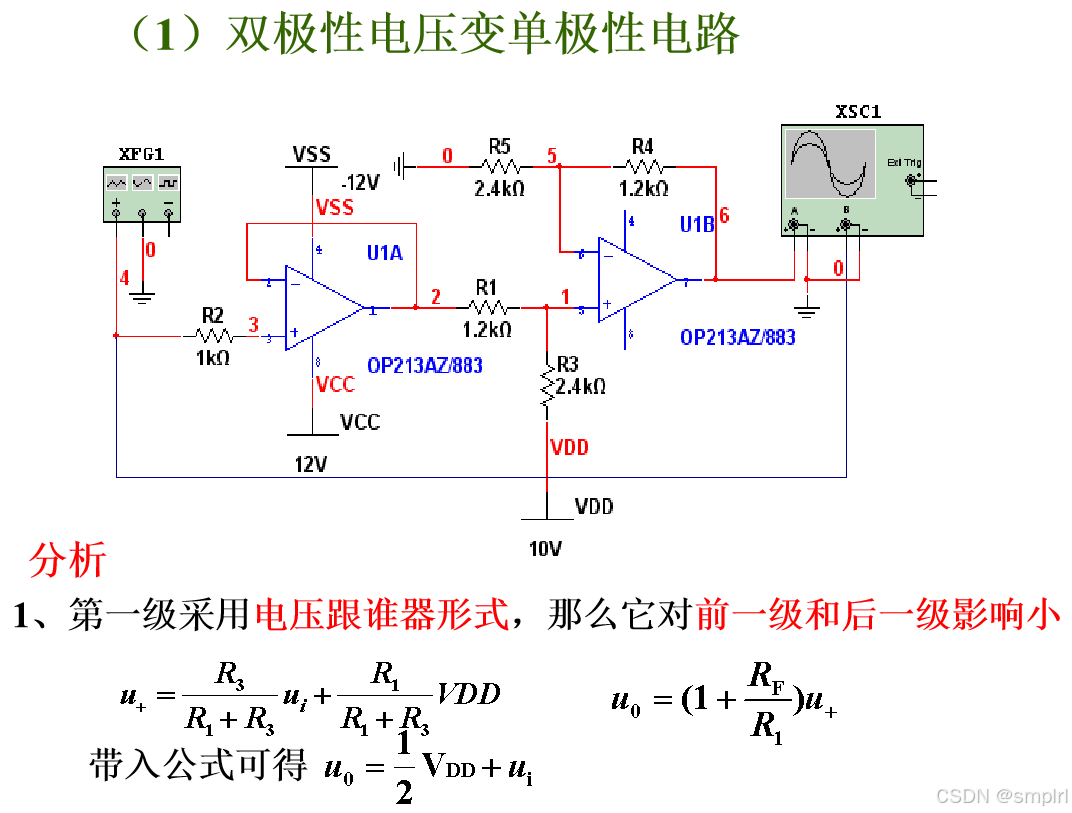

2.2.5、双极性变单极性电路
电路左边是一个跟随器(输入什么输出什么),右边是一个同向比例放大器。
当输入5V时候 U0= 5V+5v=0 输入-5V时候,输出0V。

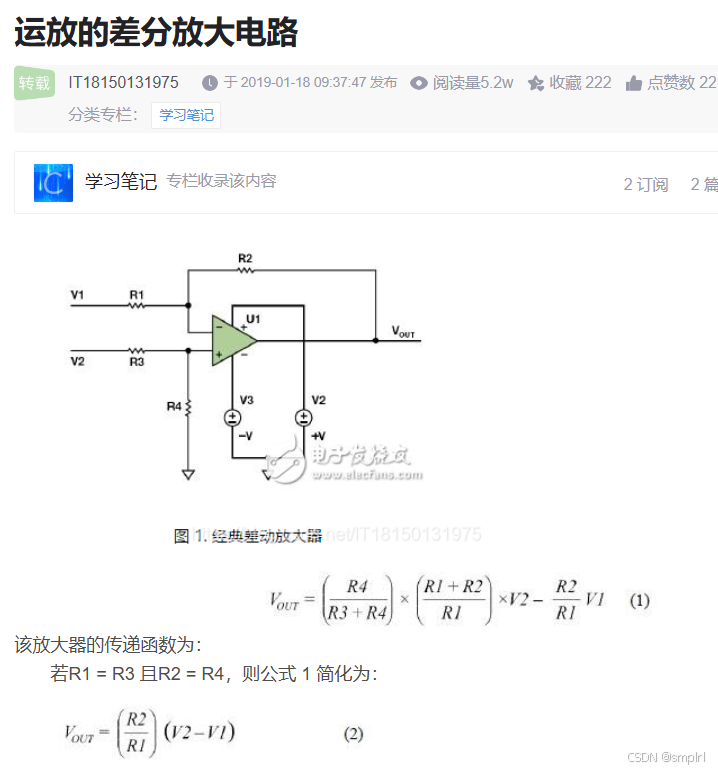

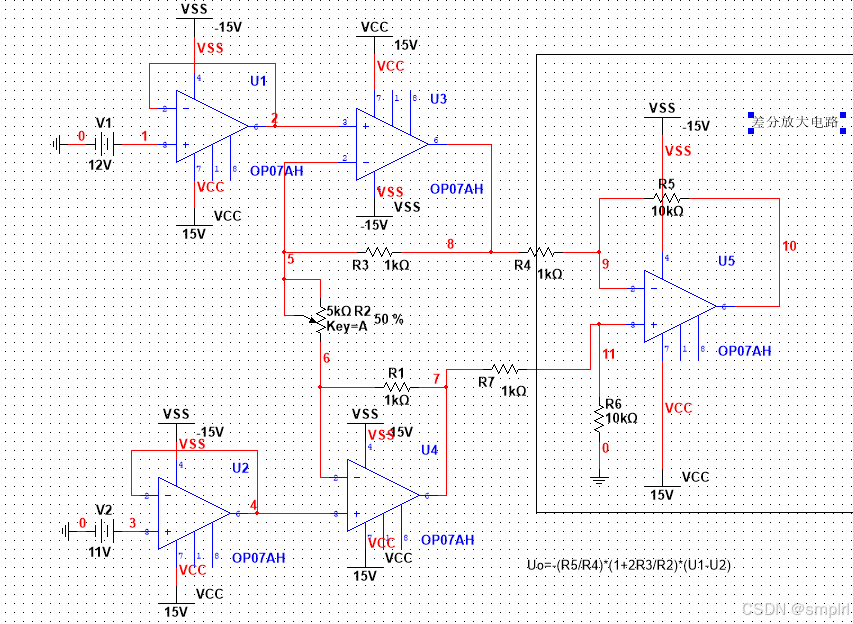

2.2.6、仪表放大器

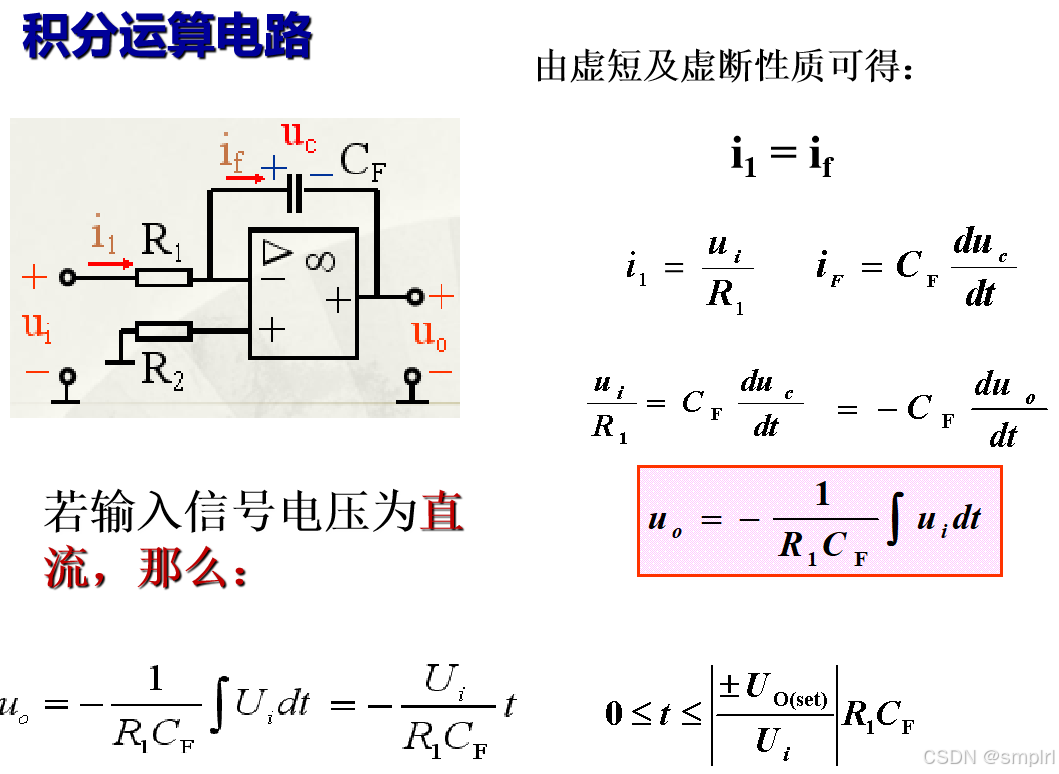

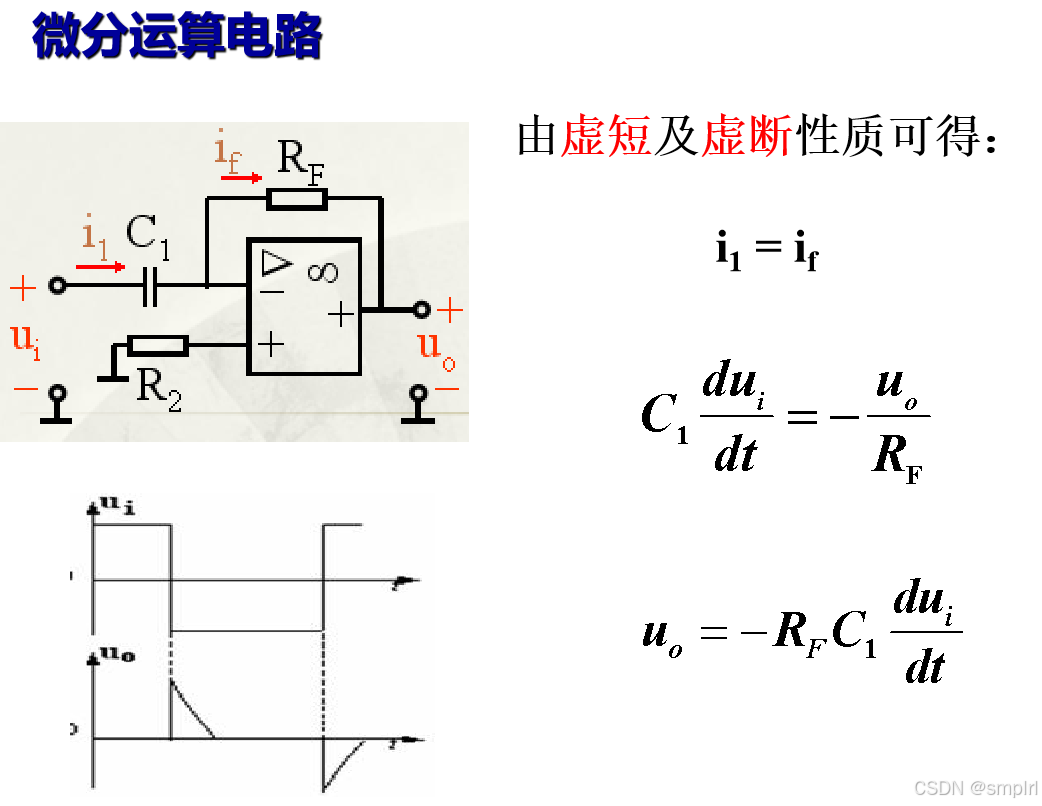

2.2.7、积分微分电路

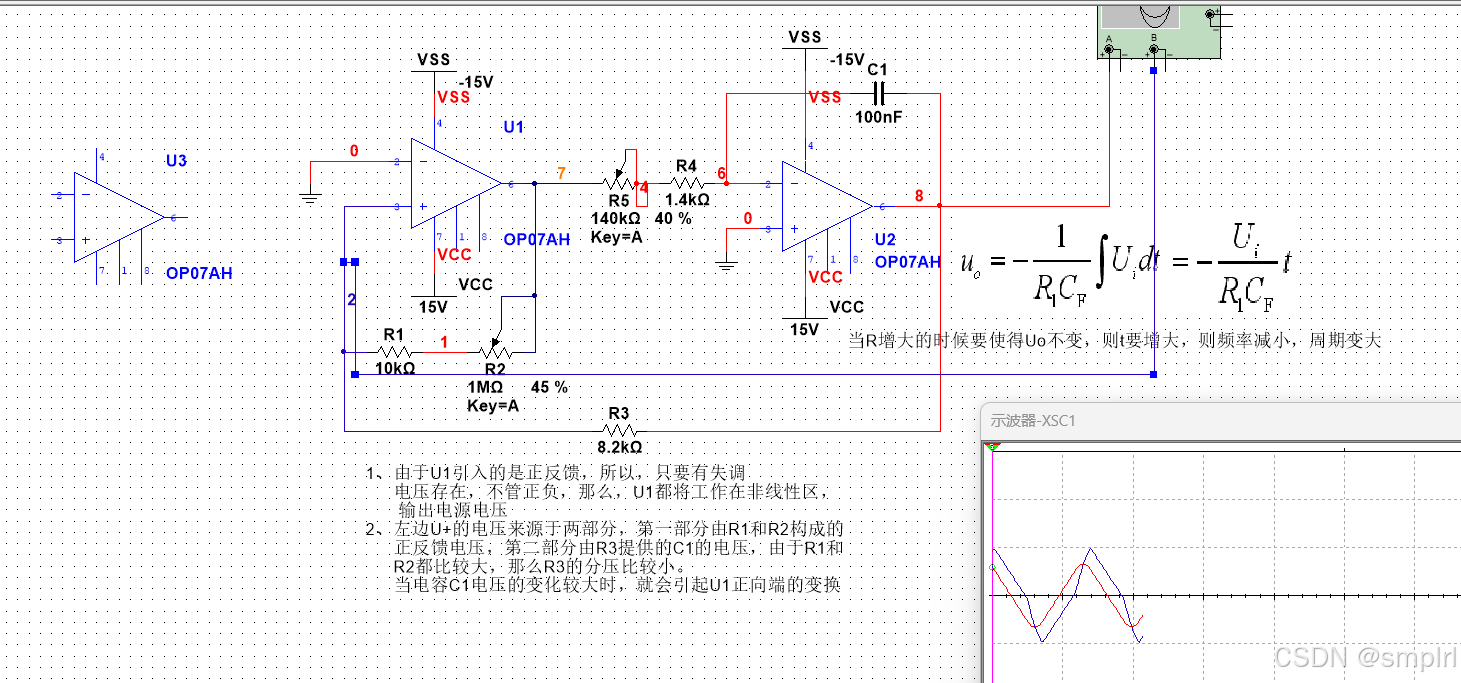

2.2.7.0、三角波发生电路

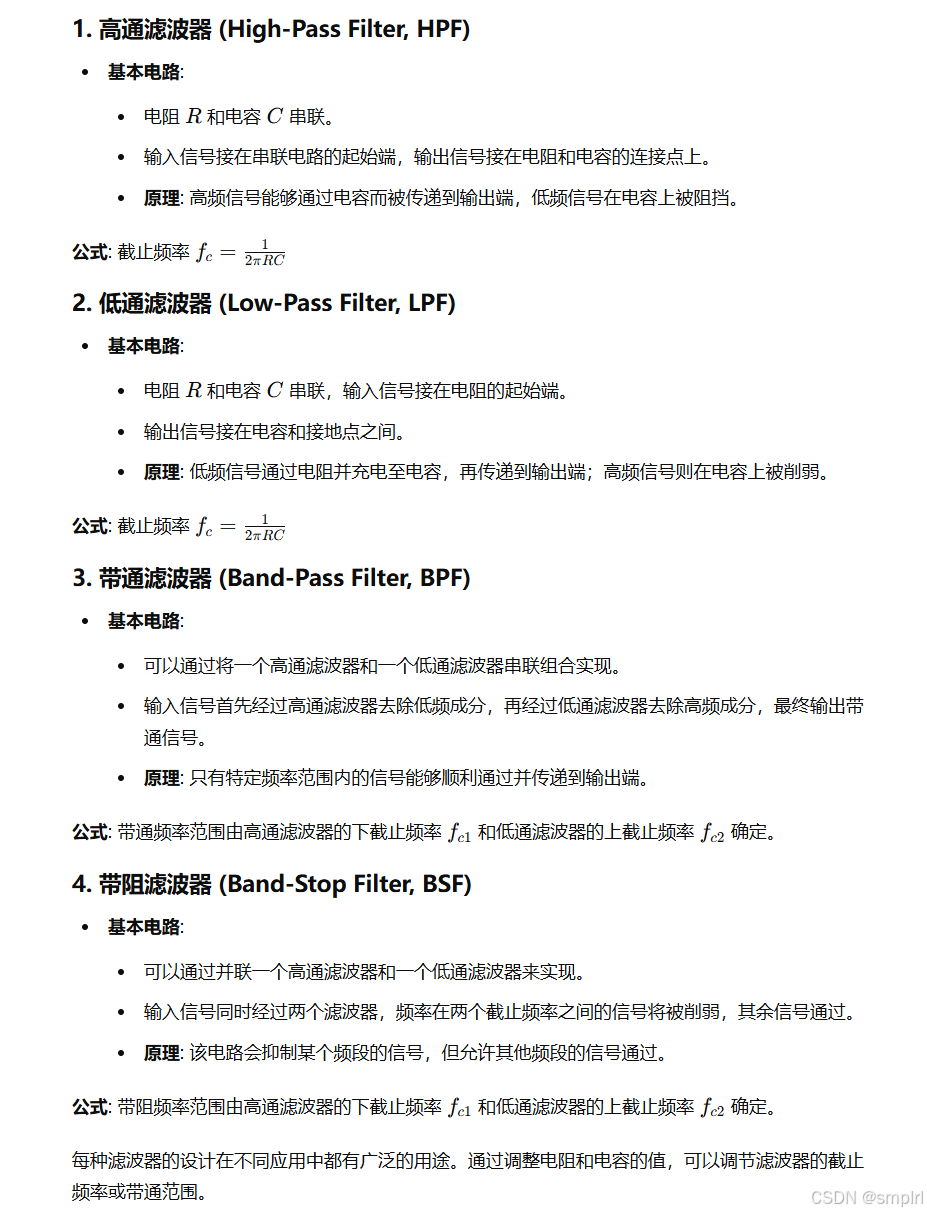

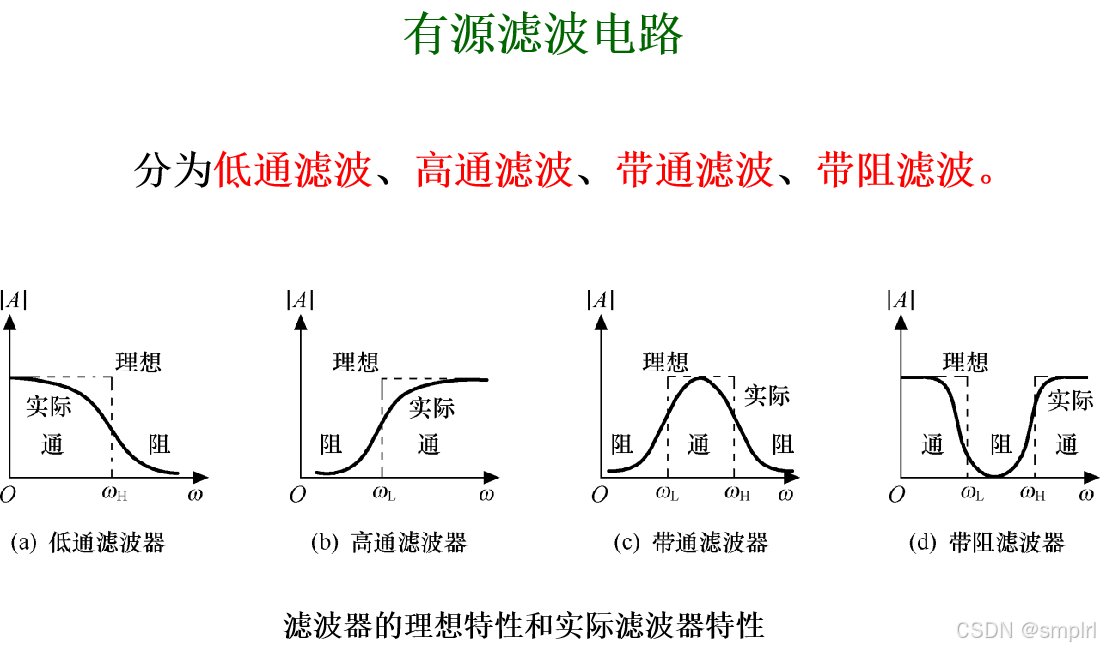

2.2.8、滤波电路(高通、低通、带通、带阻)

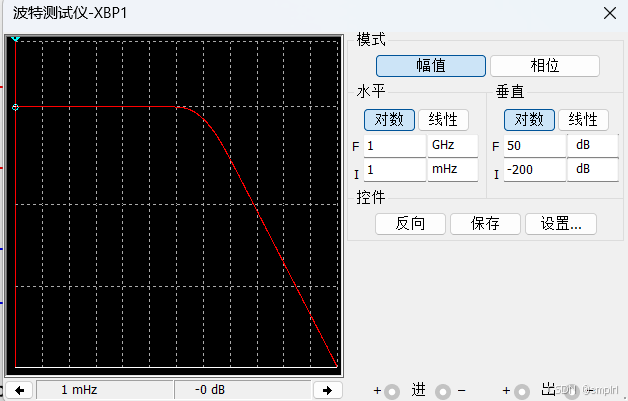

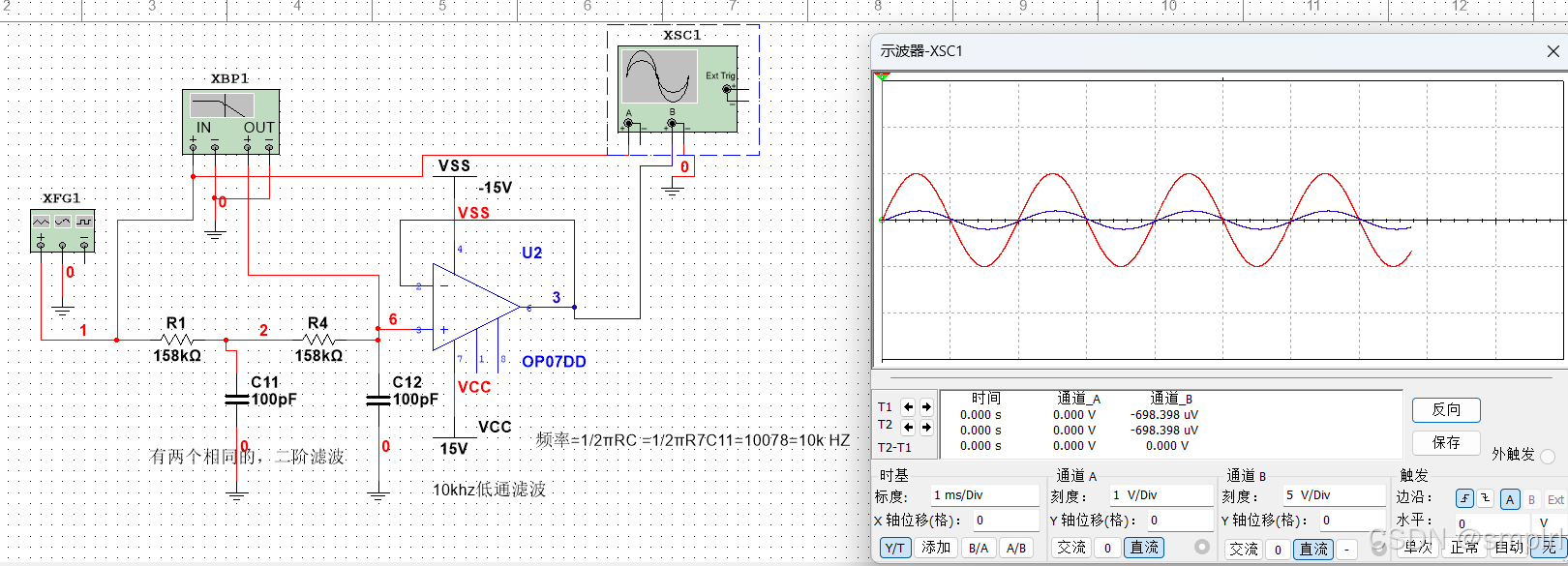

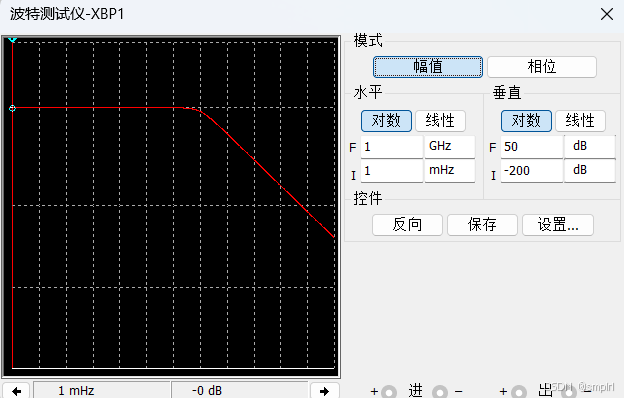

低通
两个滤波的时候 一个滤波

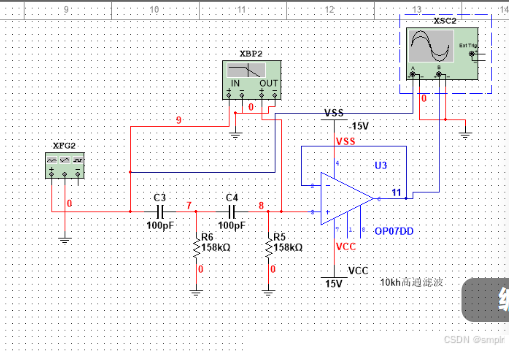

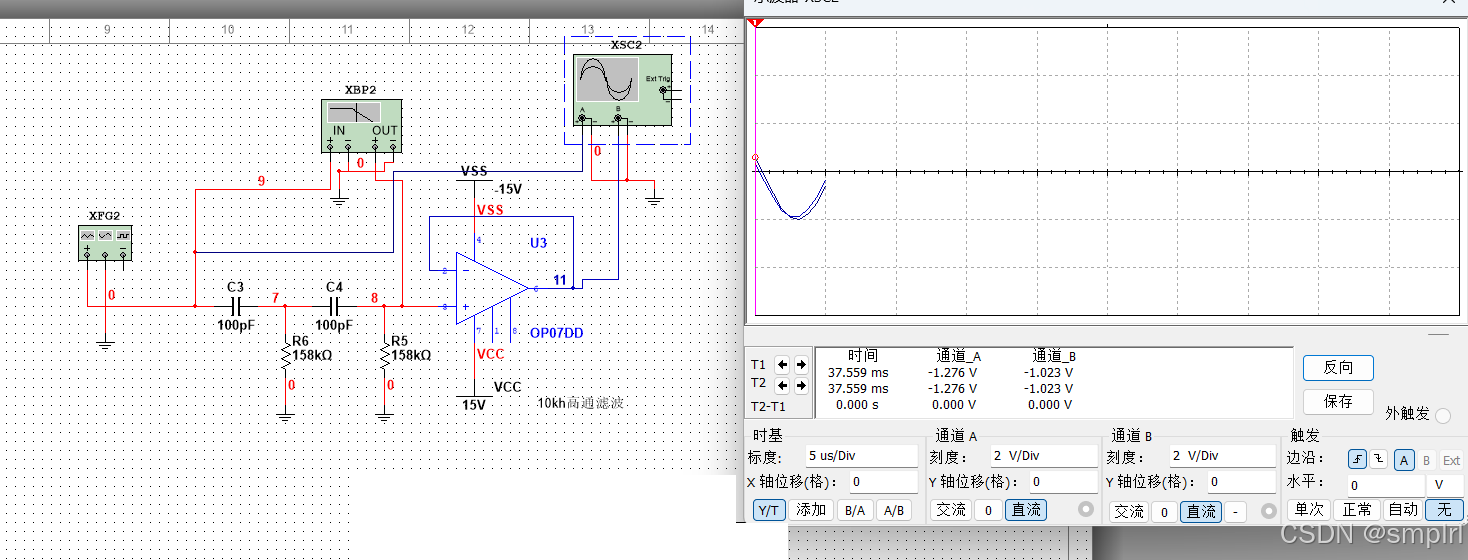

高通

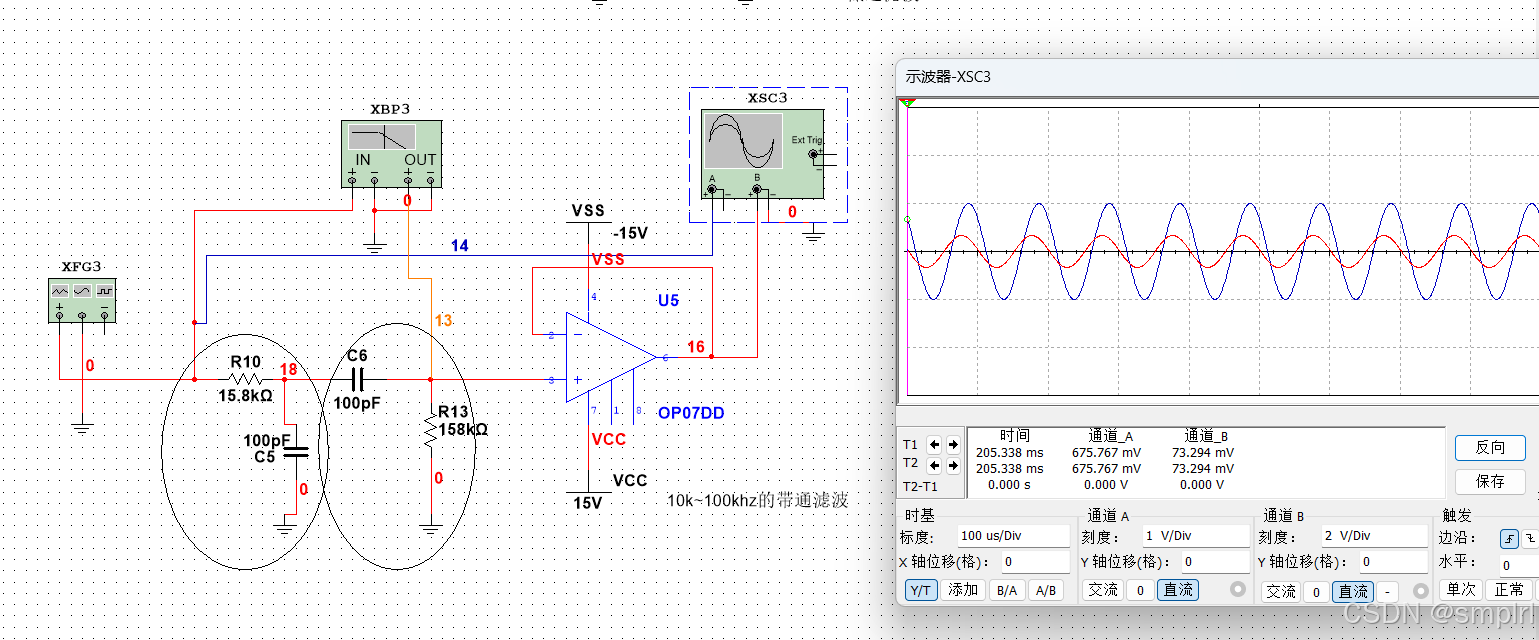

带通滤波(允许特定频段)

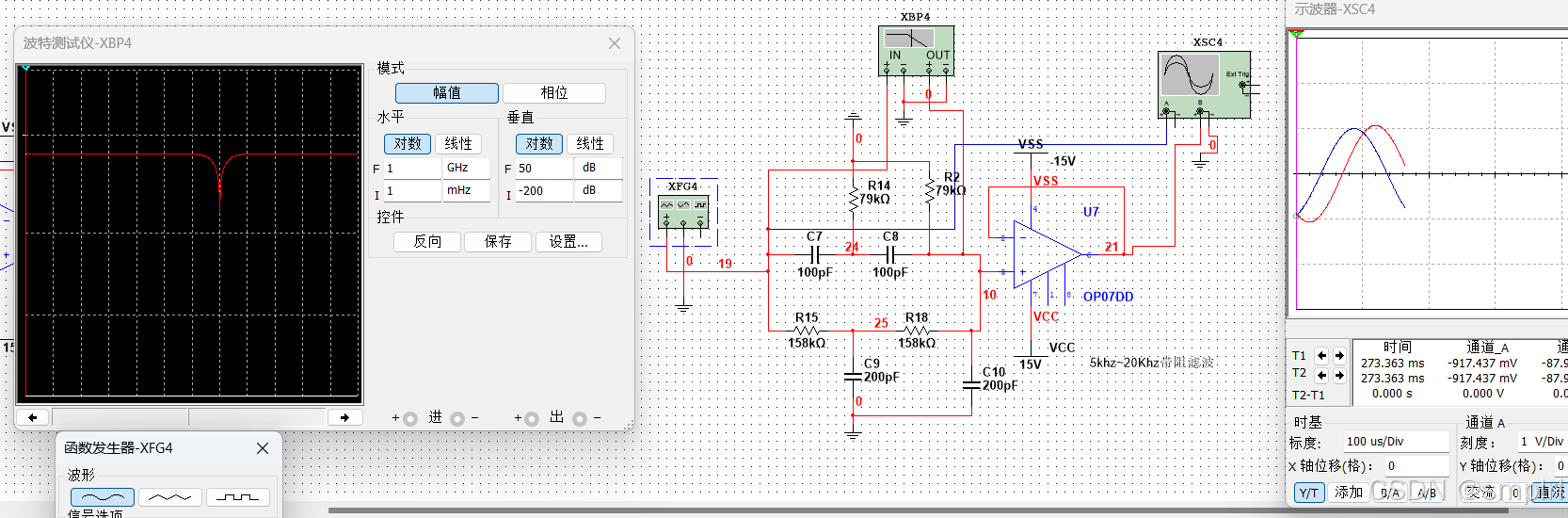

带阻滤波器(抑制该频段)

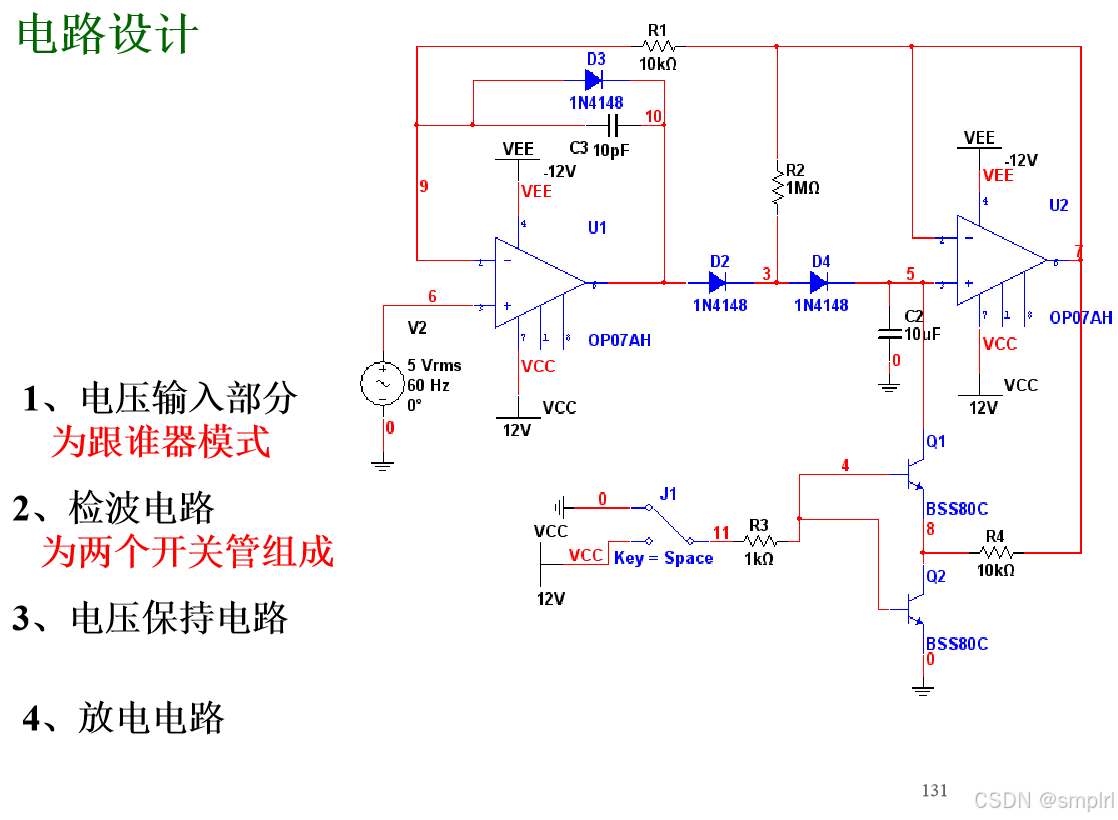

2.2.9、采样保持电路
T=0.7RC
2.2.9.0、信号测试电路

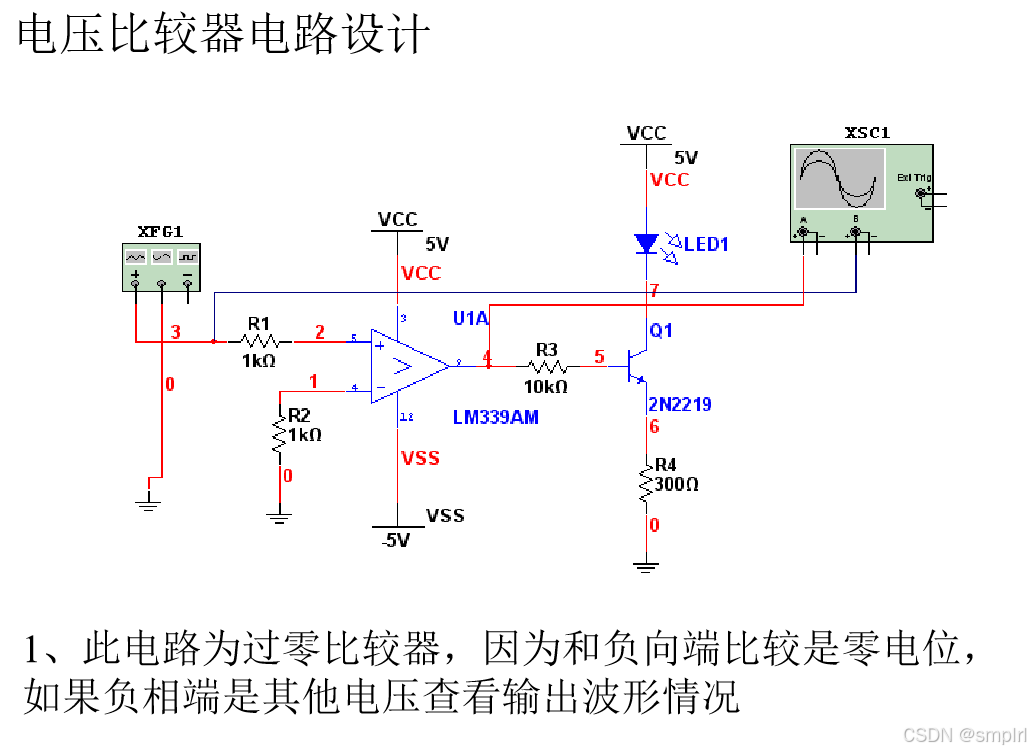

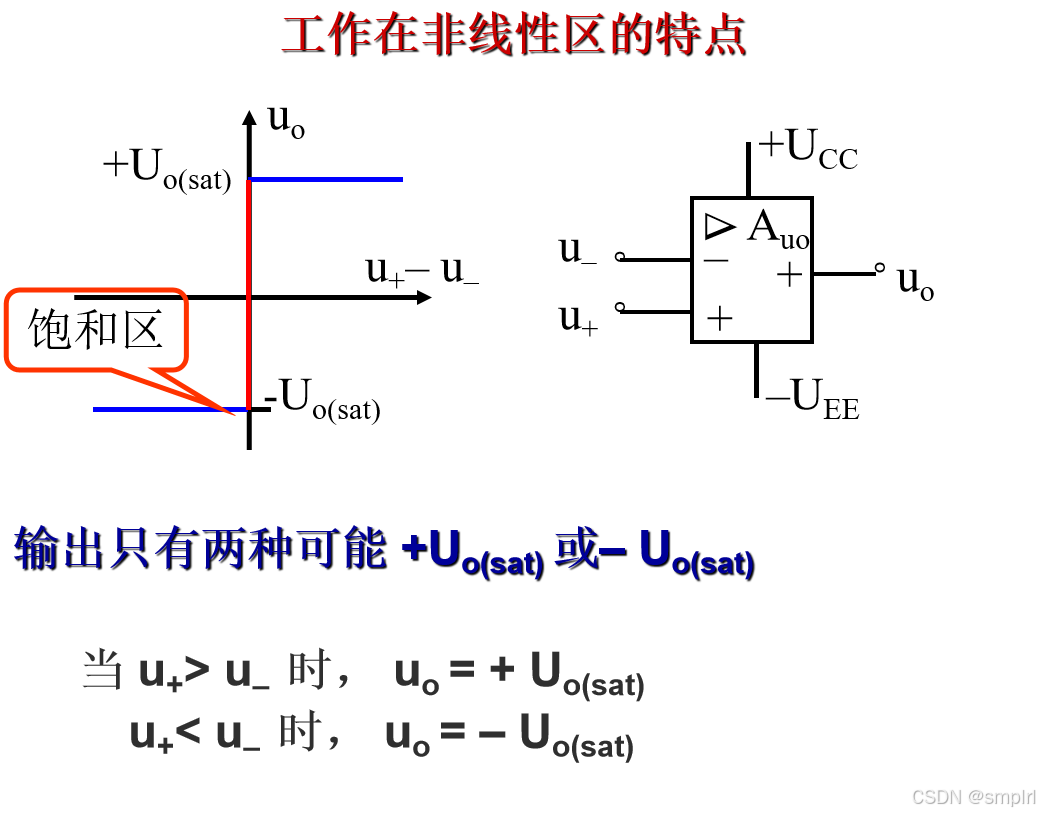

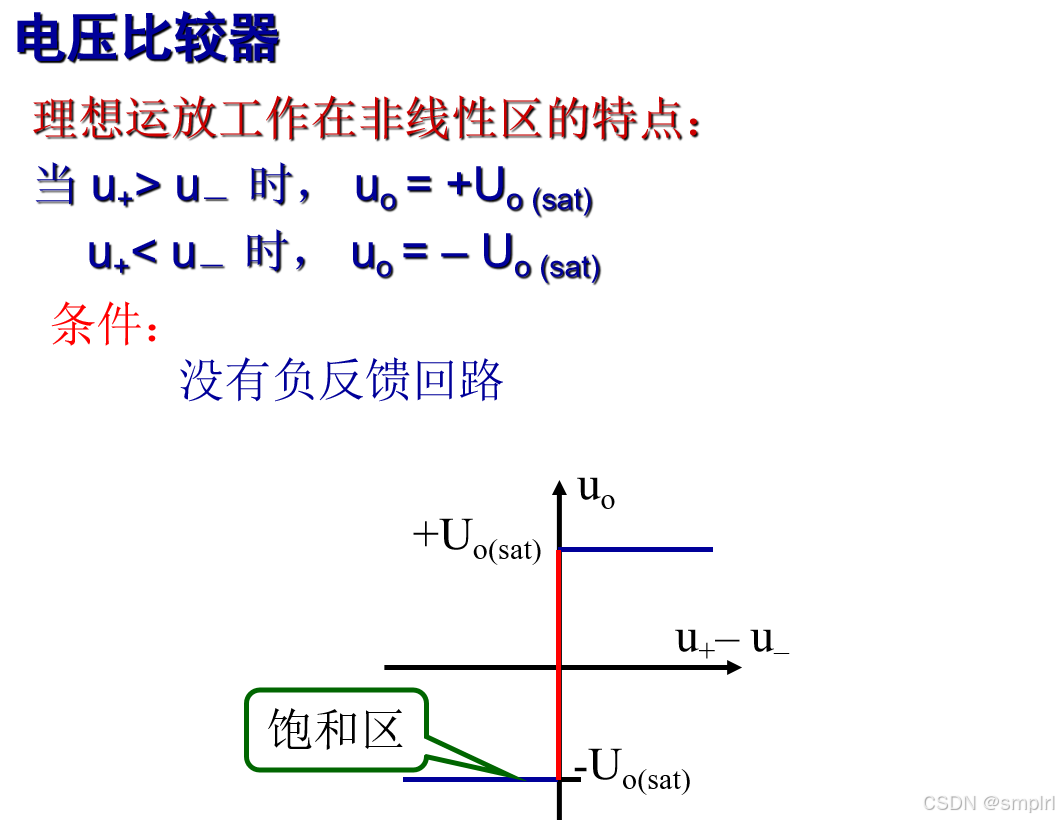

2.2.10、电压比较电路

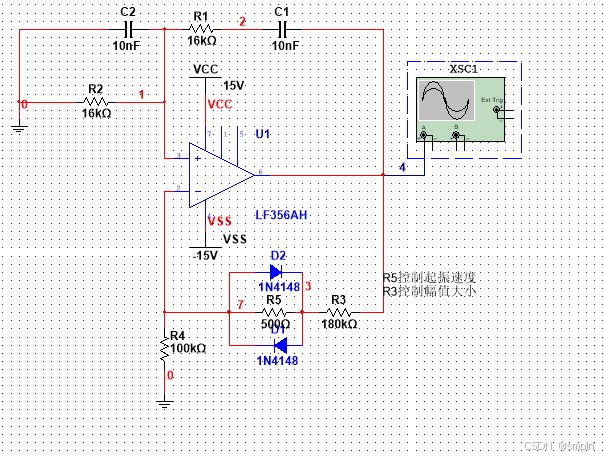

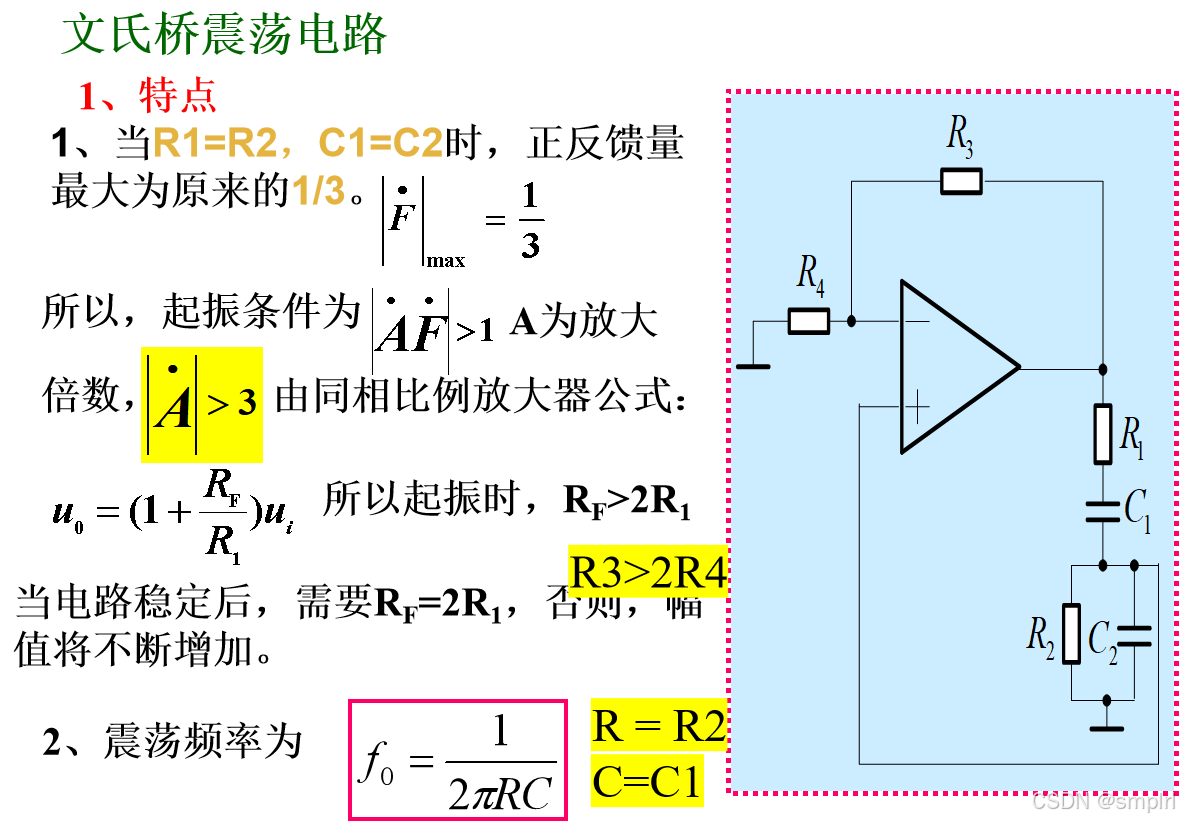

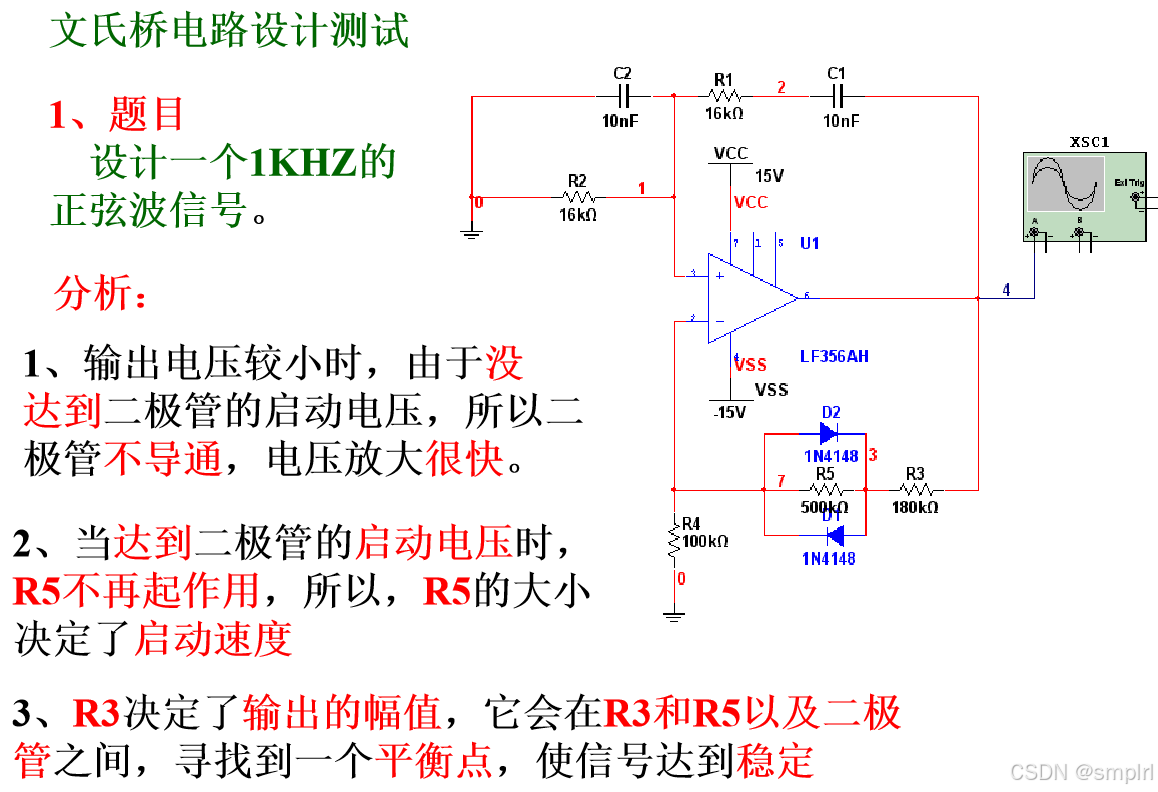

2.2.11、文氏桥震荡电路
2.3、震荡电路

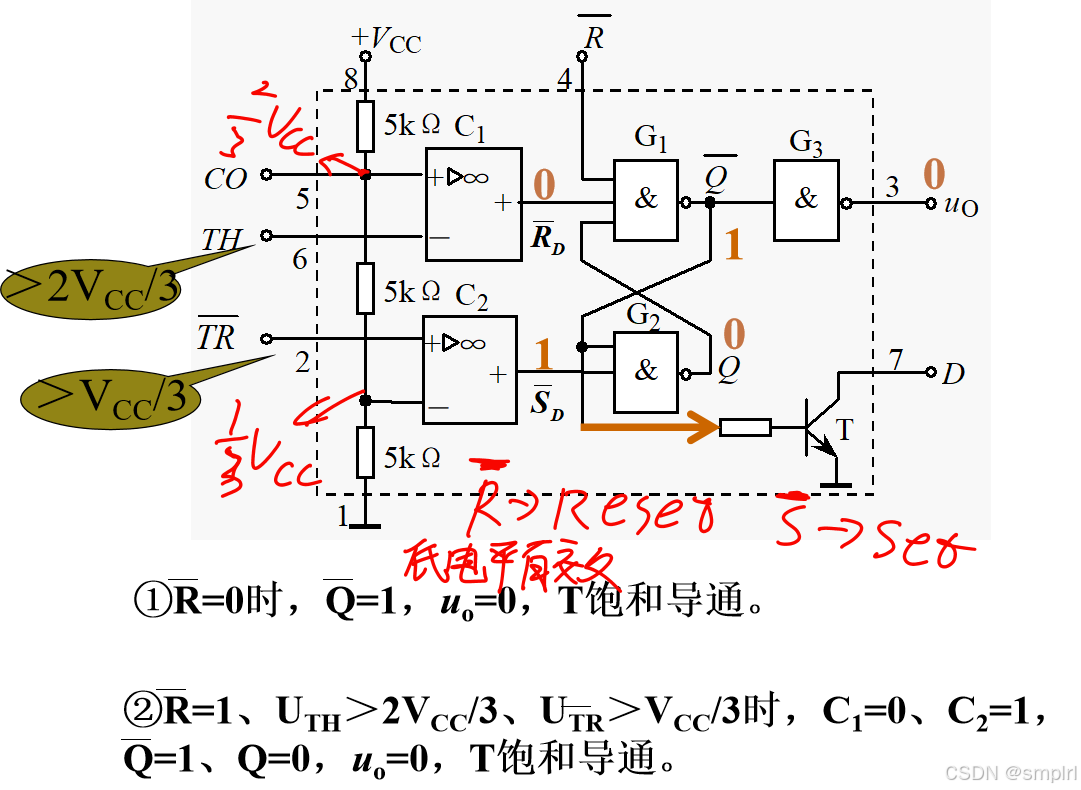

2.3.0、555震荡电路

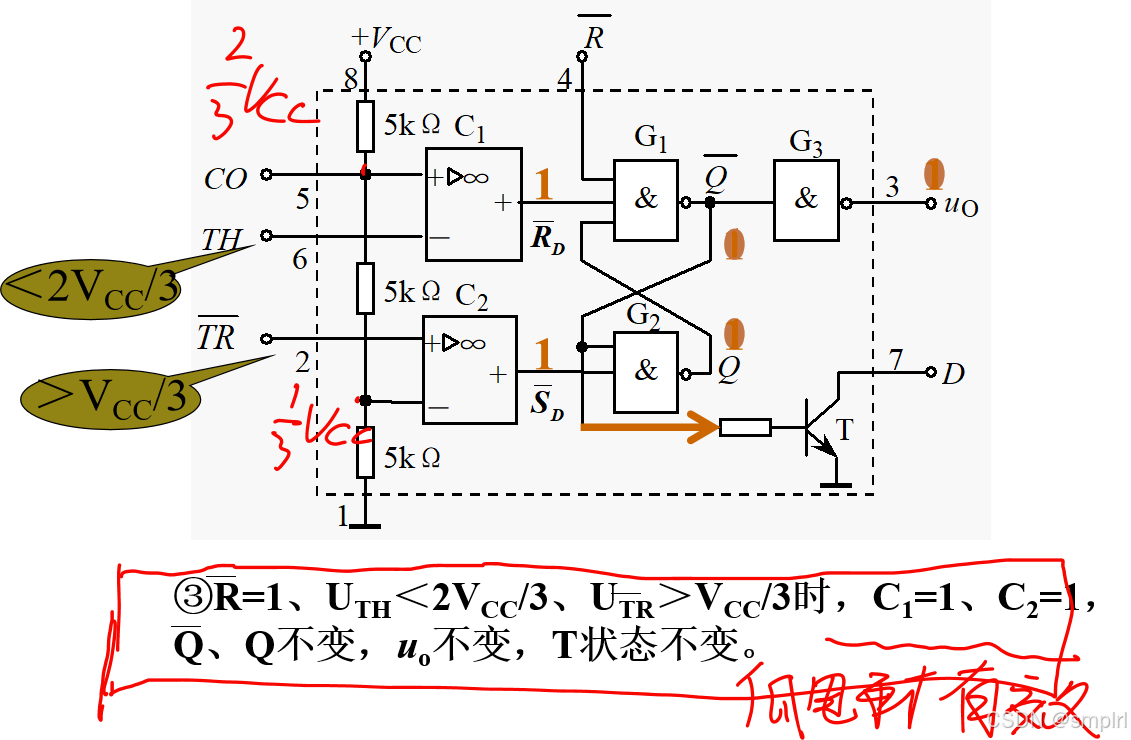

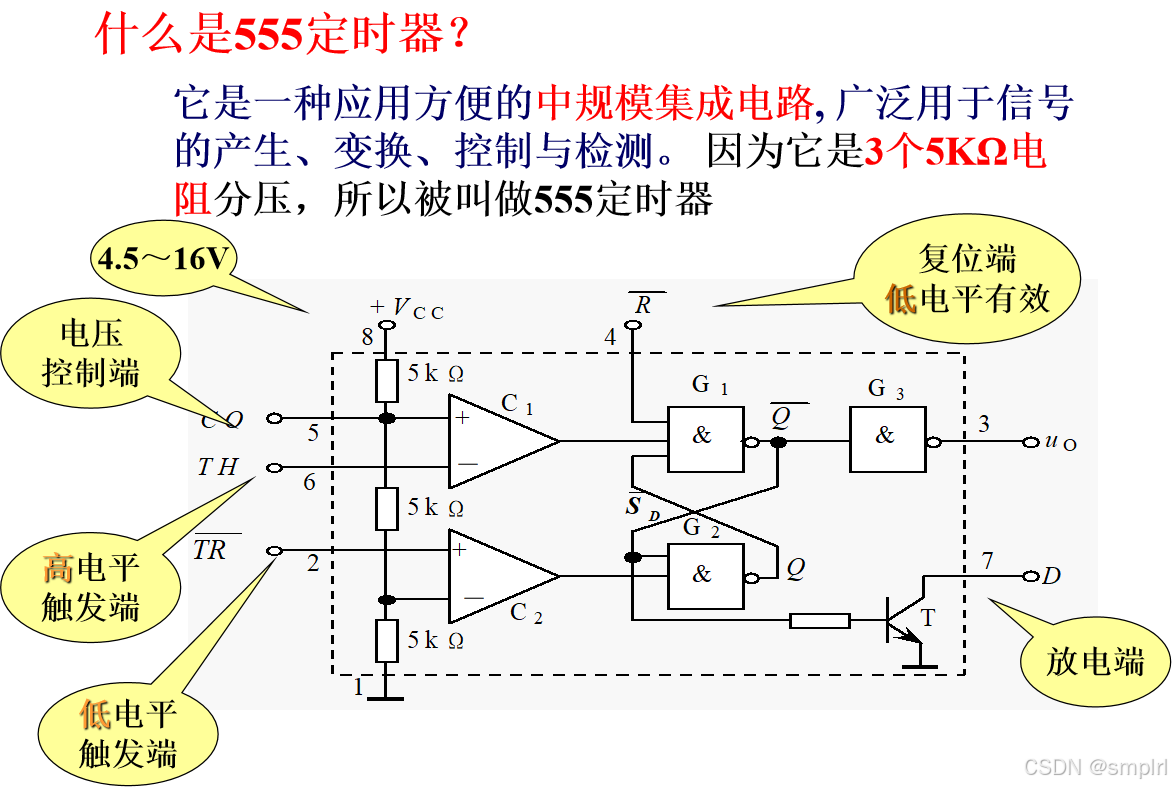

我们来看一下第一个vcc电源引脚,它的最低输出输入电压为4.5伏,最高输入电压为16伏。超过了这个16伏可能造成我们芯片烧毁,所以说大家要注意。
第二电压控制端CO,第三高电平触发单TH
低电平触发单TR,以及复位端低电平有效。那么这个复位端低电平有效是什么意思呢?也就是说当我给复位端零电平的时候,那么此时我们的芯片处于复位状态,那么此时q为零,由于q和q非是一组对称的输出,那么q为零,那么q非就为一,一经过反向,那么它的输出为零。那么这就是我们复位段的作用。在电路连接中,我们一般把复位端接vcc,也就是说跟我们电源相连,那么此时它唯一就没有了复位的功能。

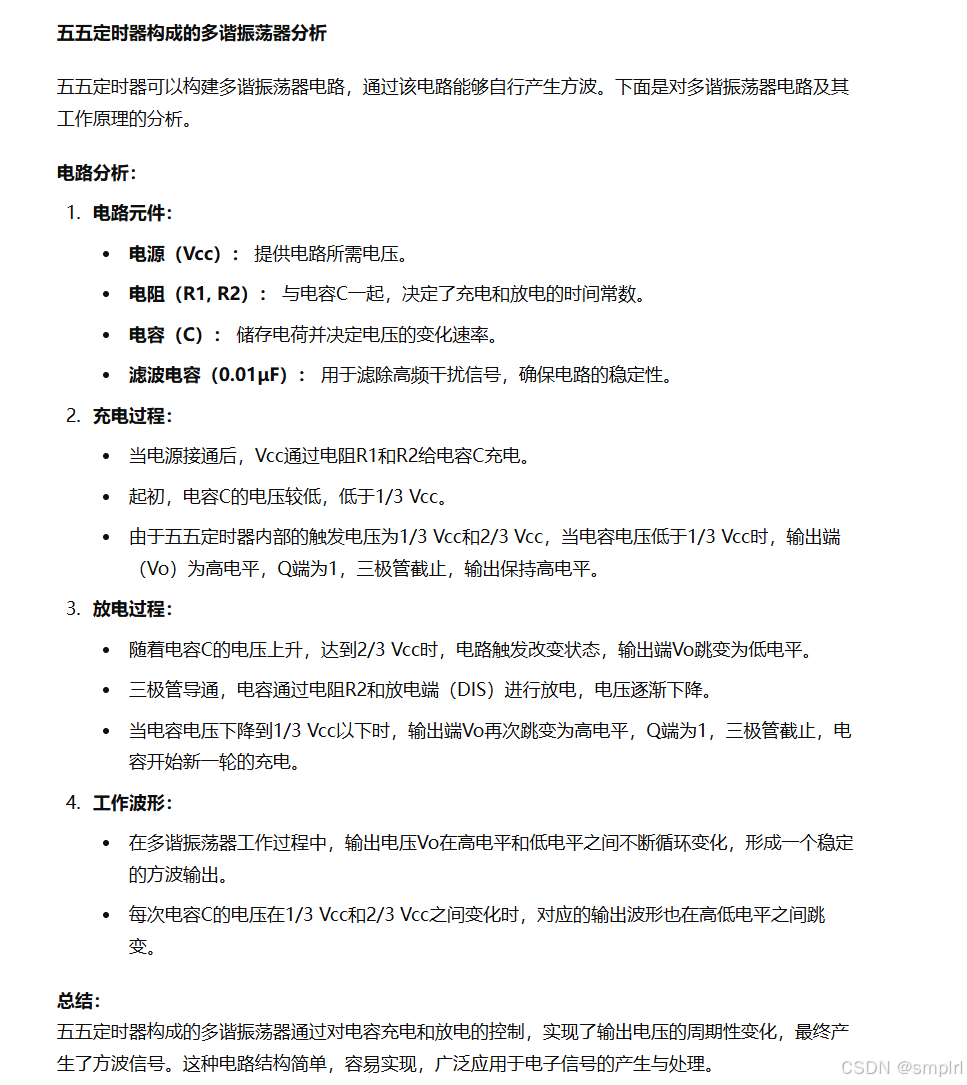

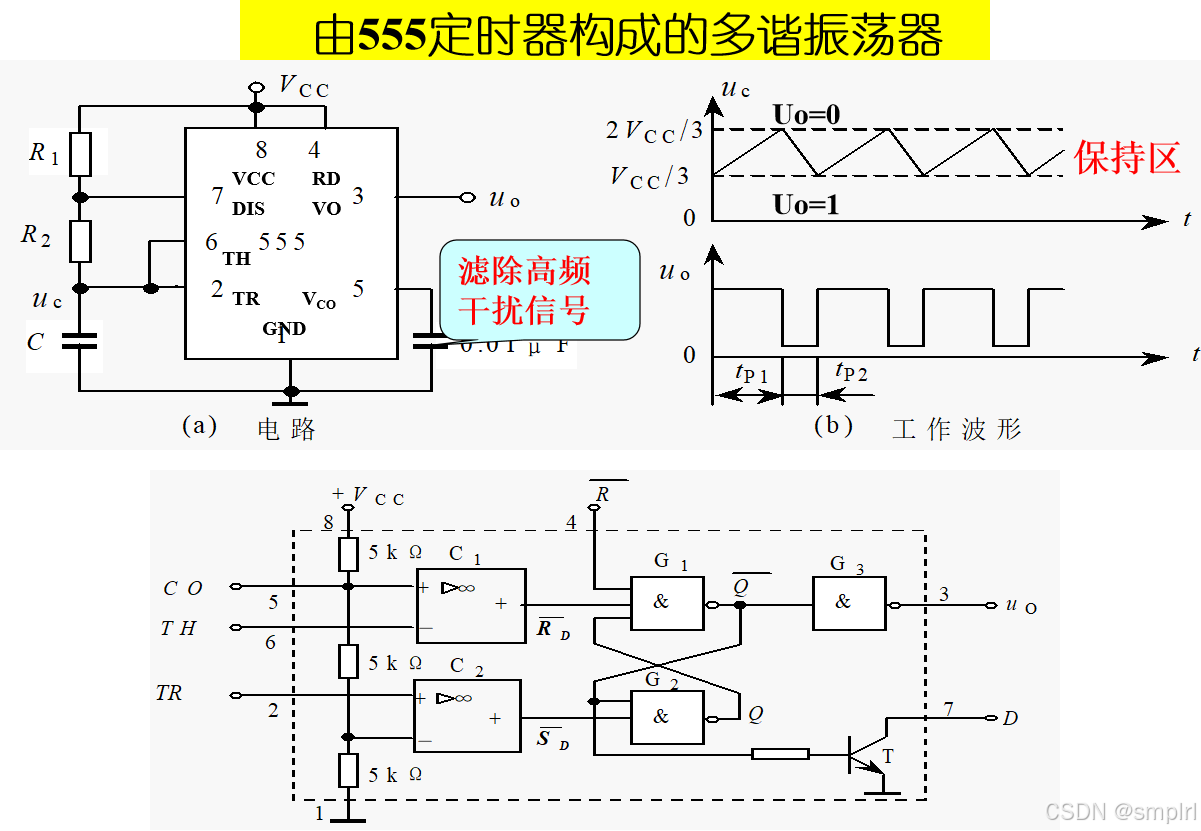

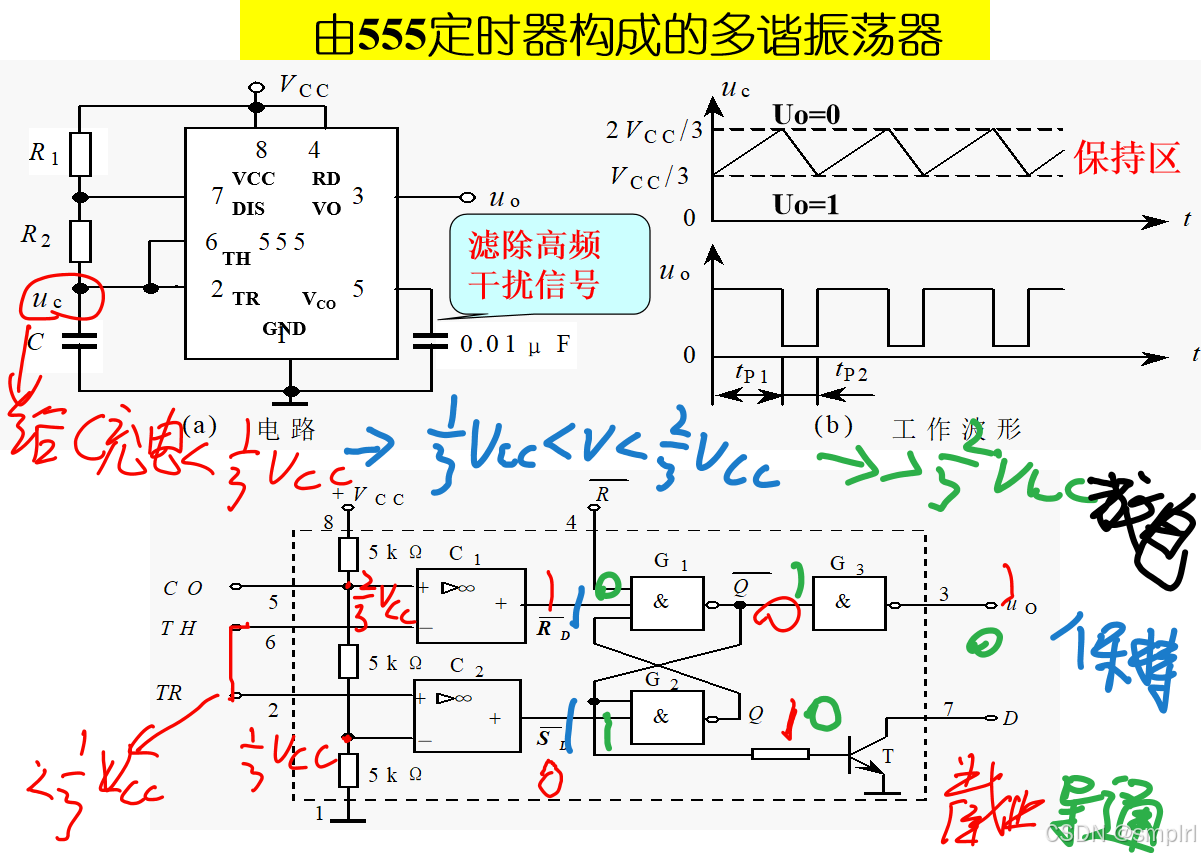

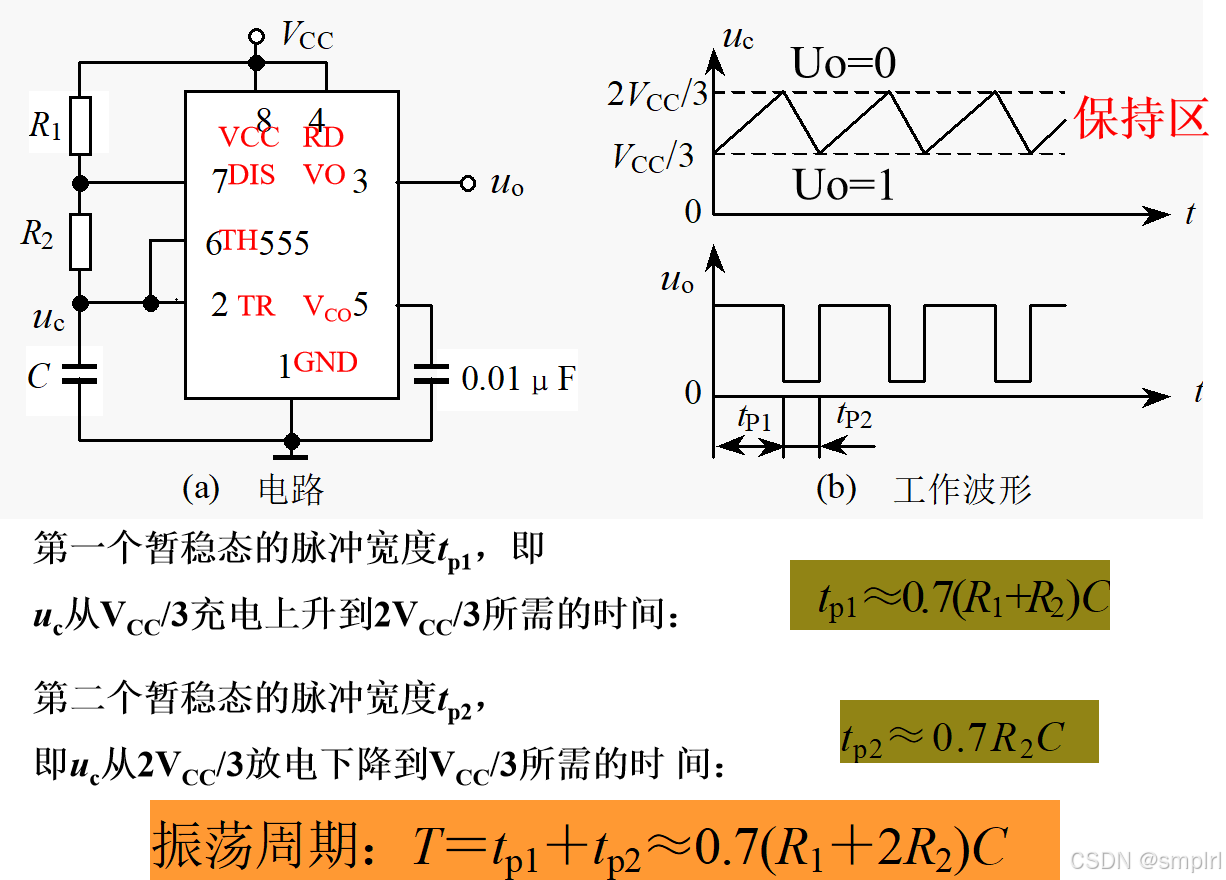

2.3.0.0、多谐振荡器
\
电容充电时间:T= 0.7RC

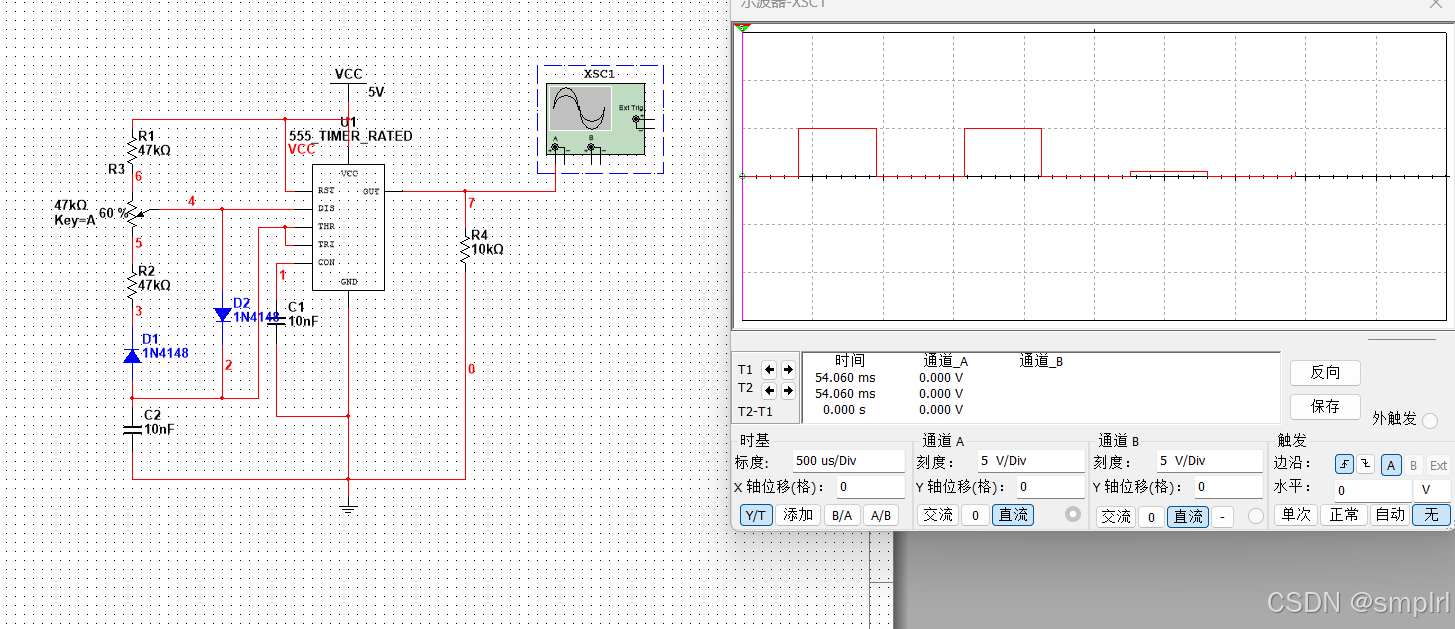

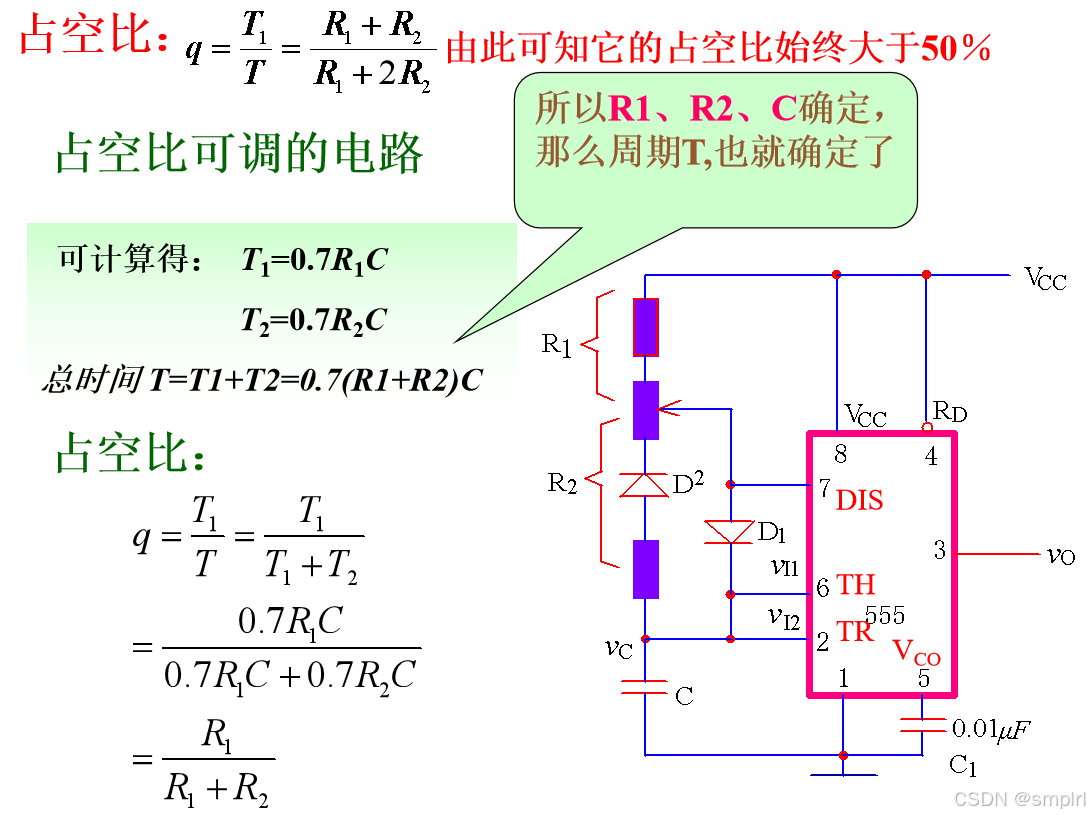

2.3.0.0.0、占空比可调电路

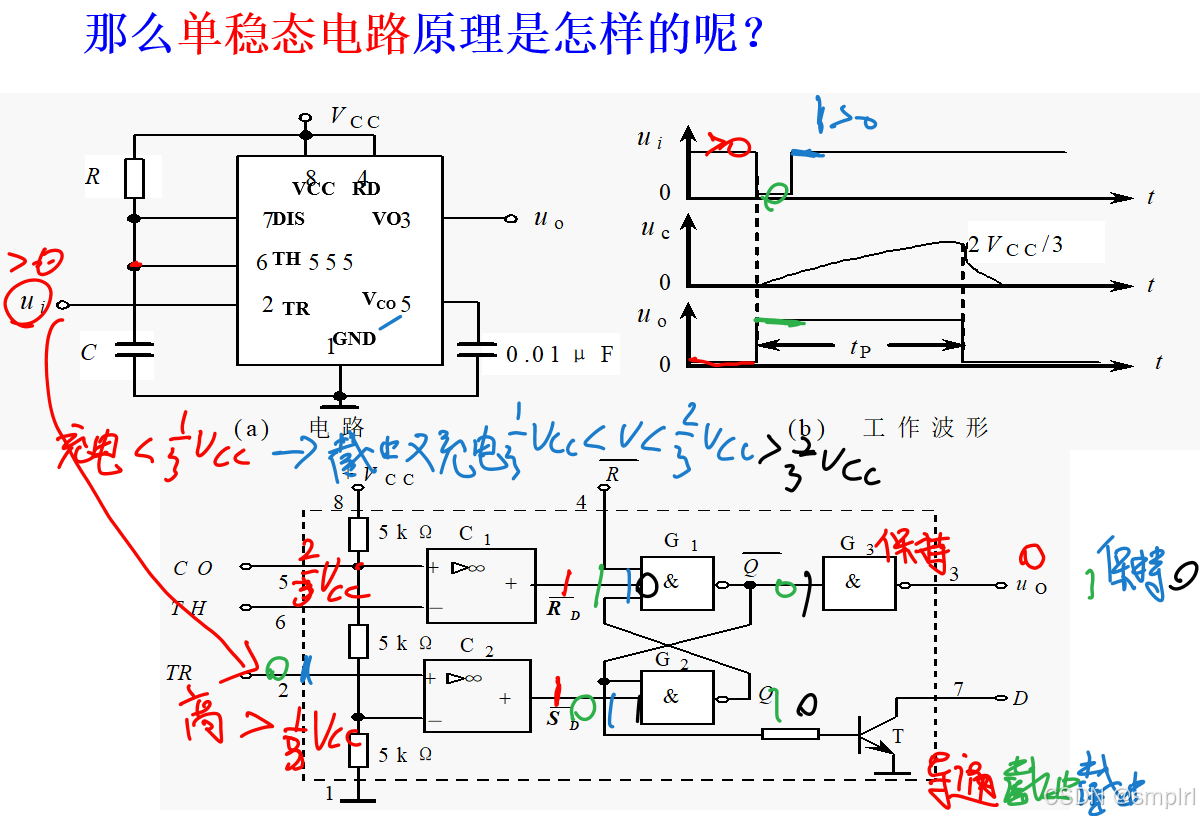

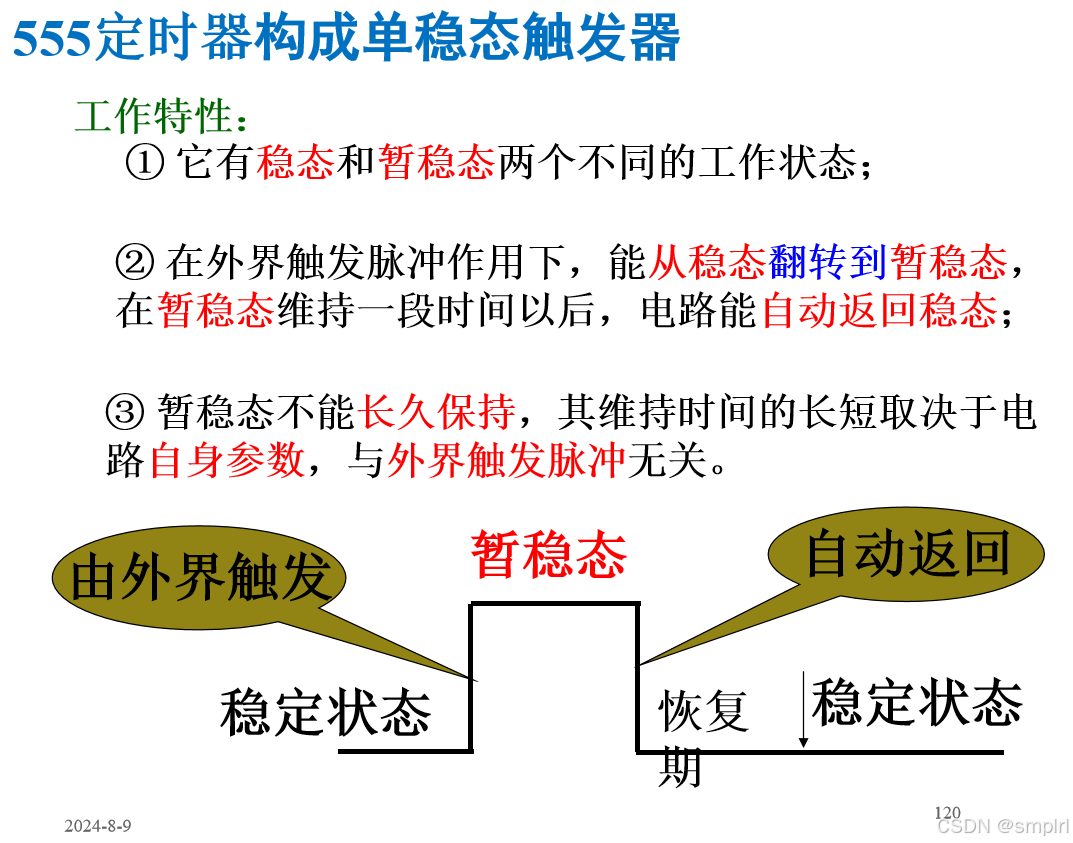

2.3.0.1、单稳态触发器

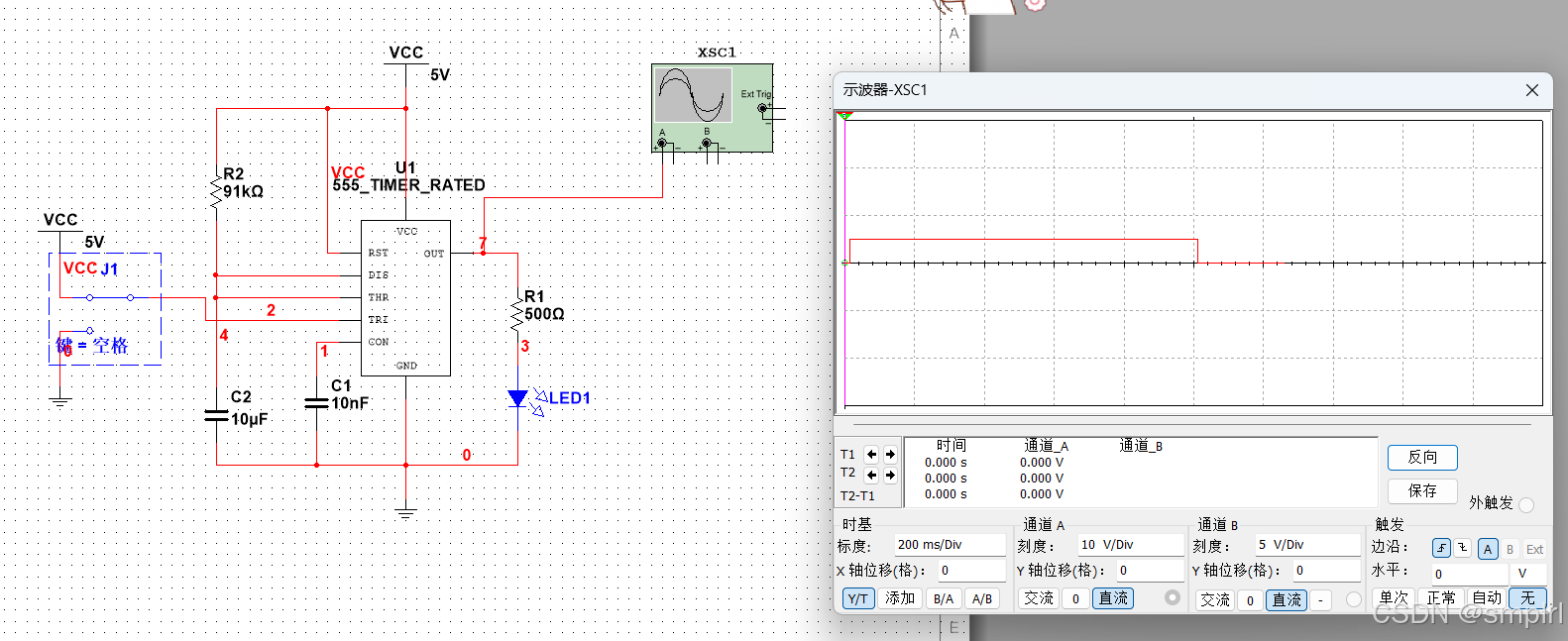

2.3.0.0.1、定时1S电路
声控开关一样做一个延时电路

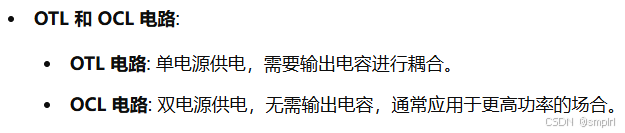

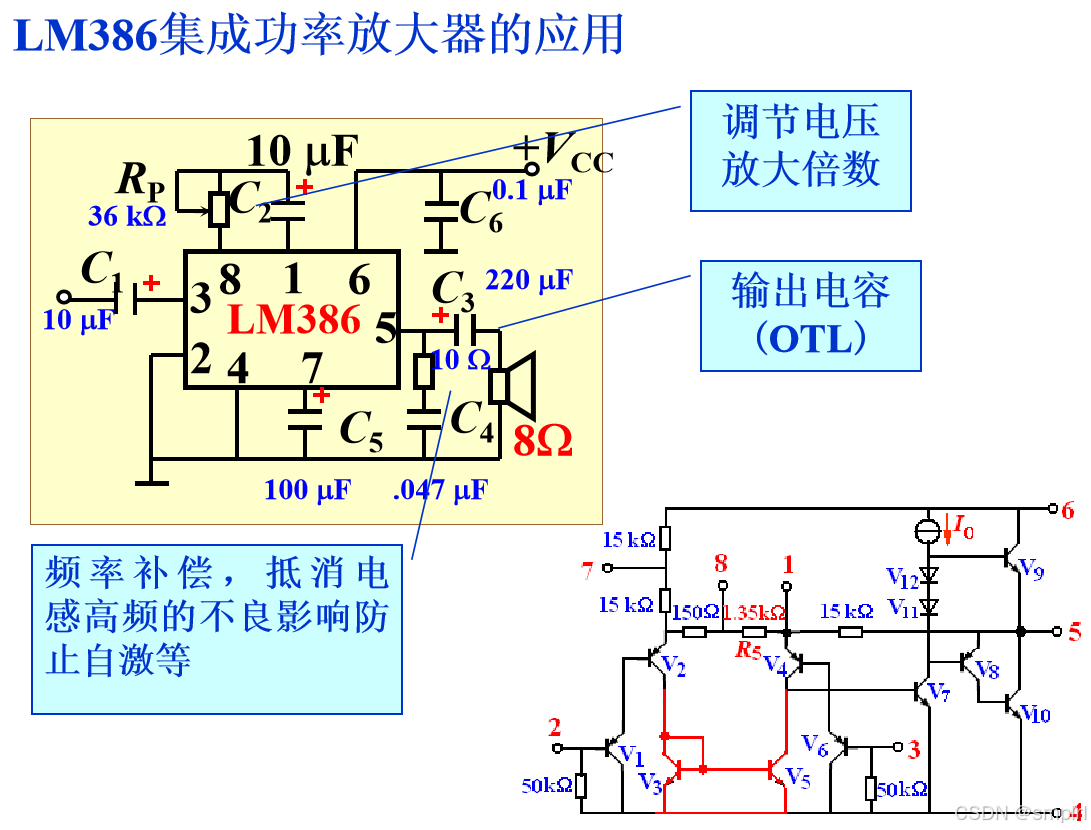

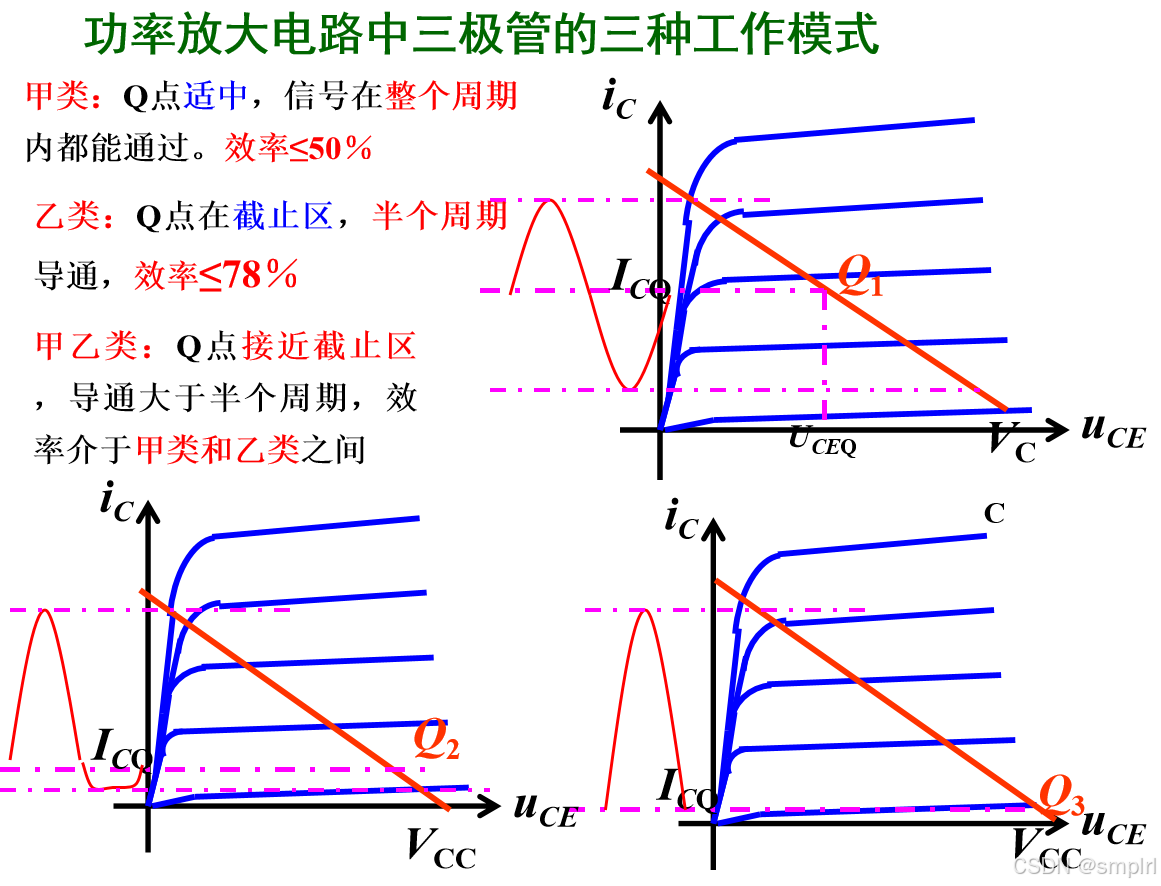

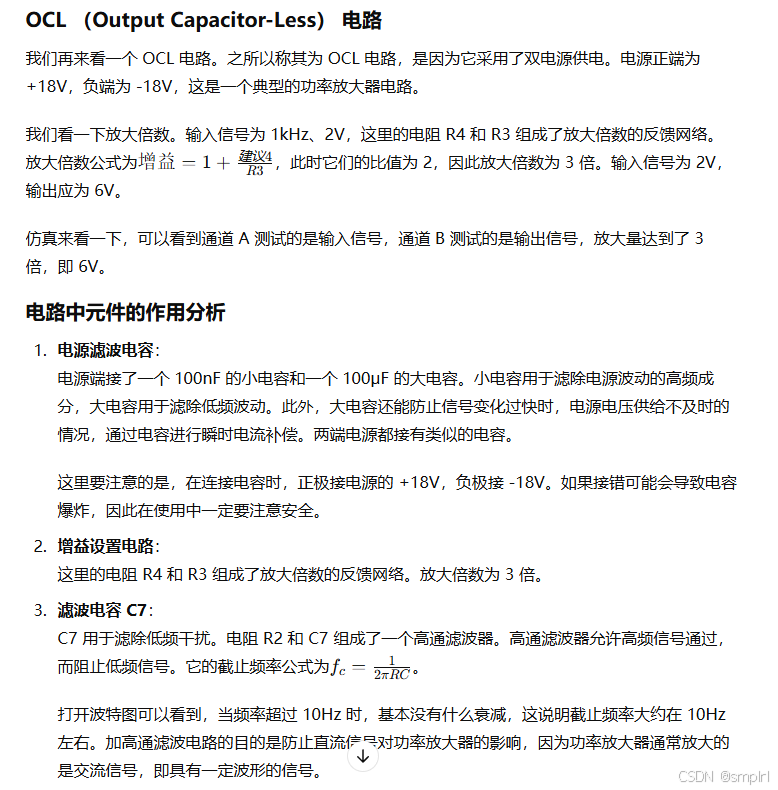

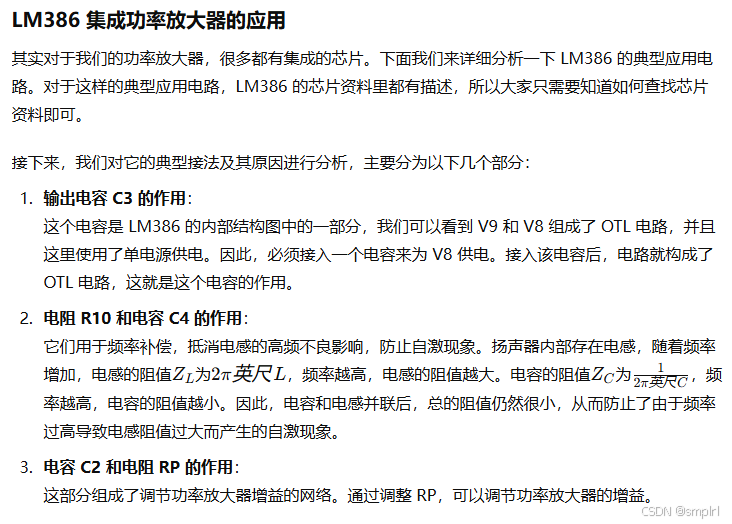

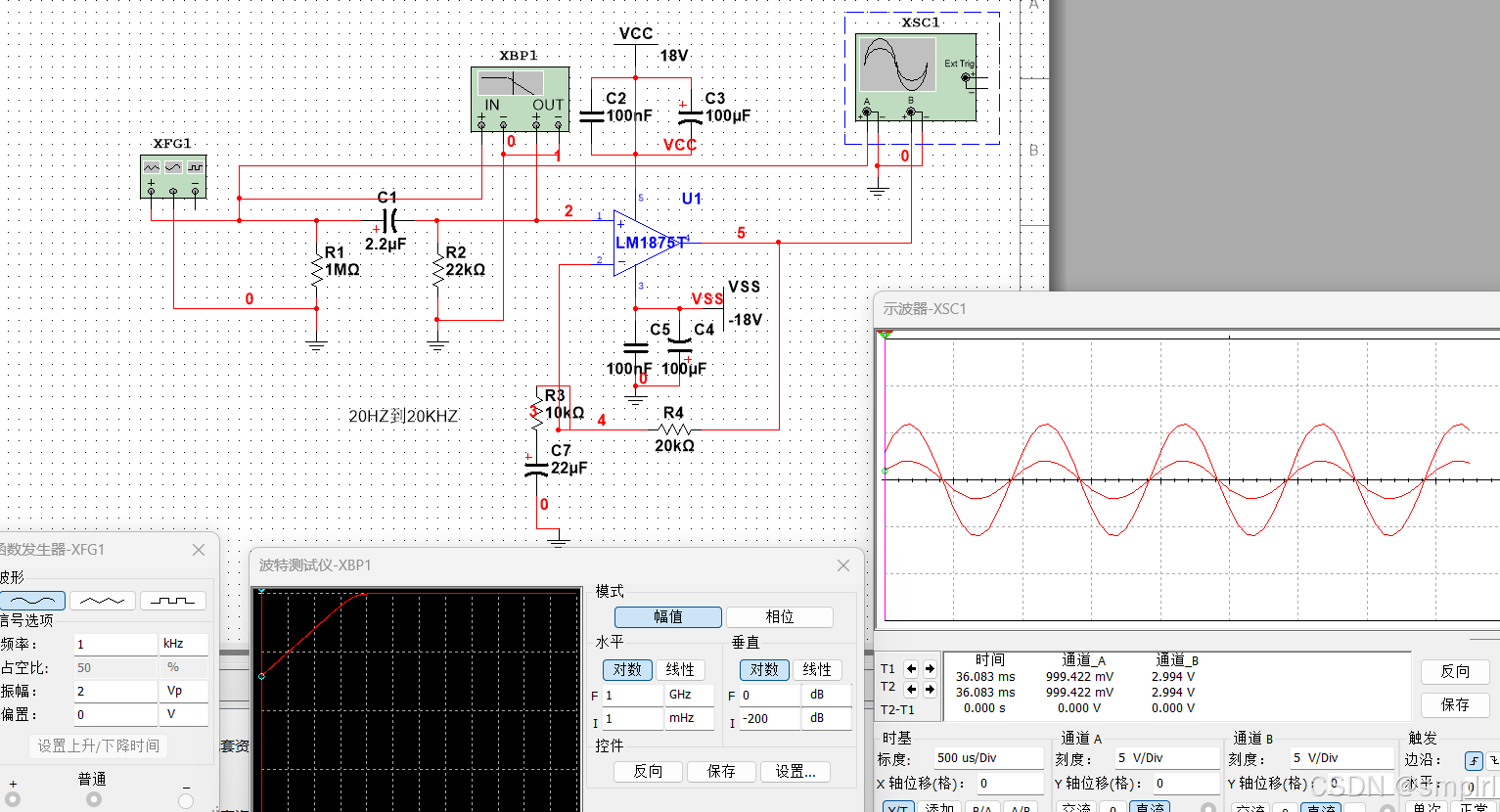

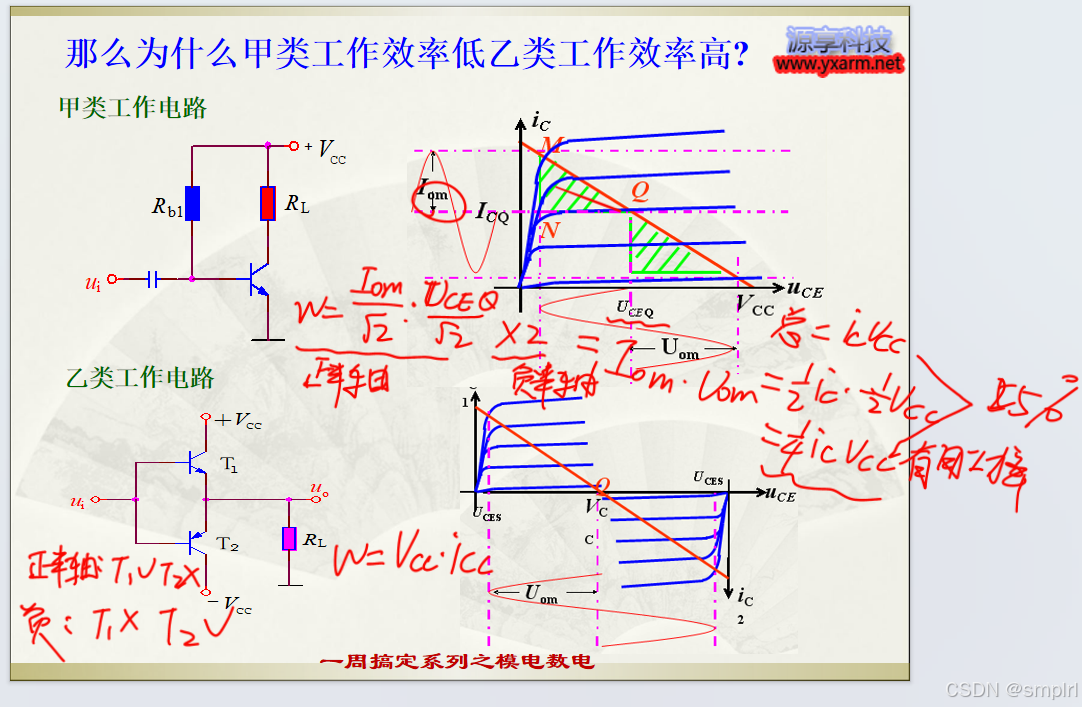

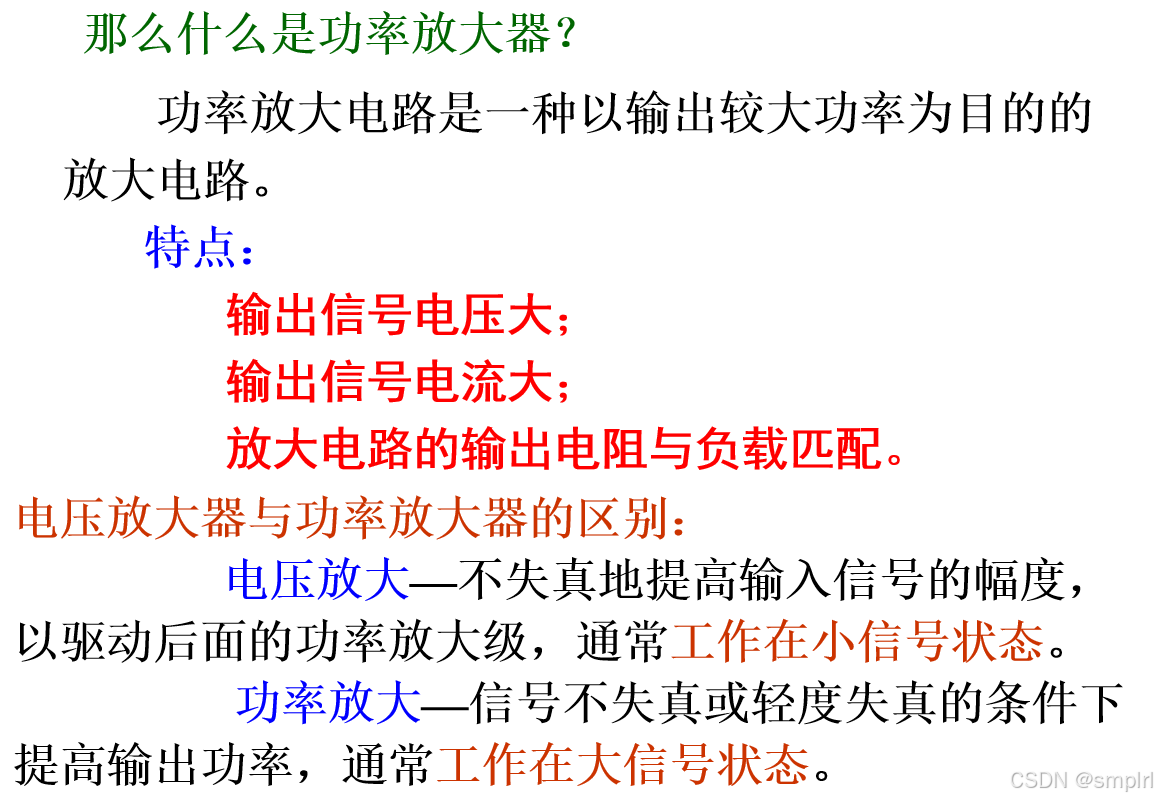

2.4、功率放大器介绍与应用
、
左边是高通滤波
实际电路应用

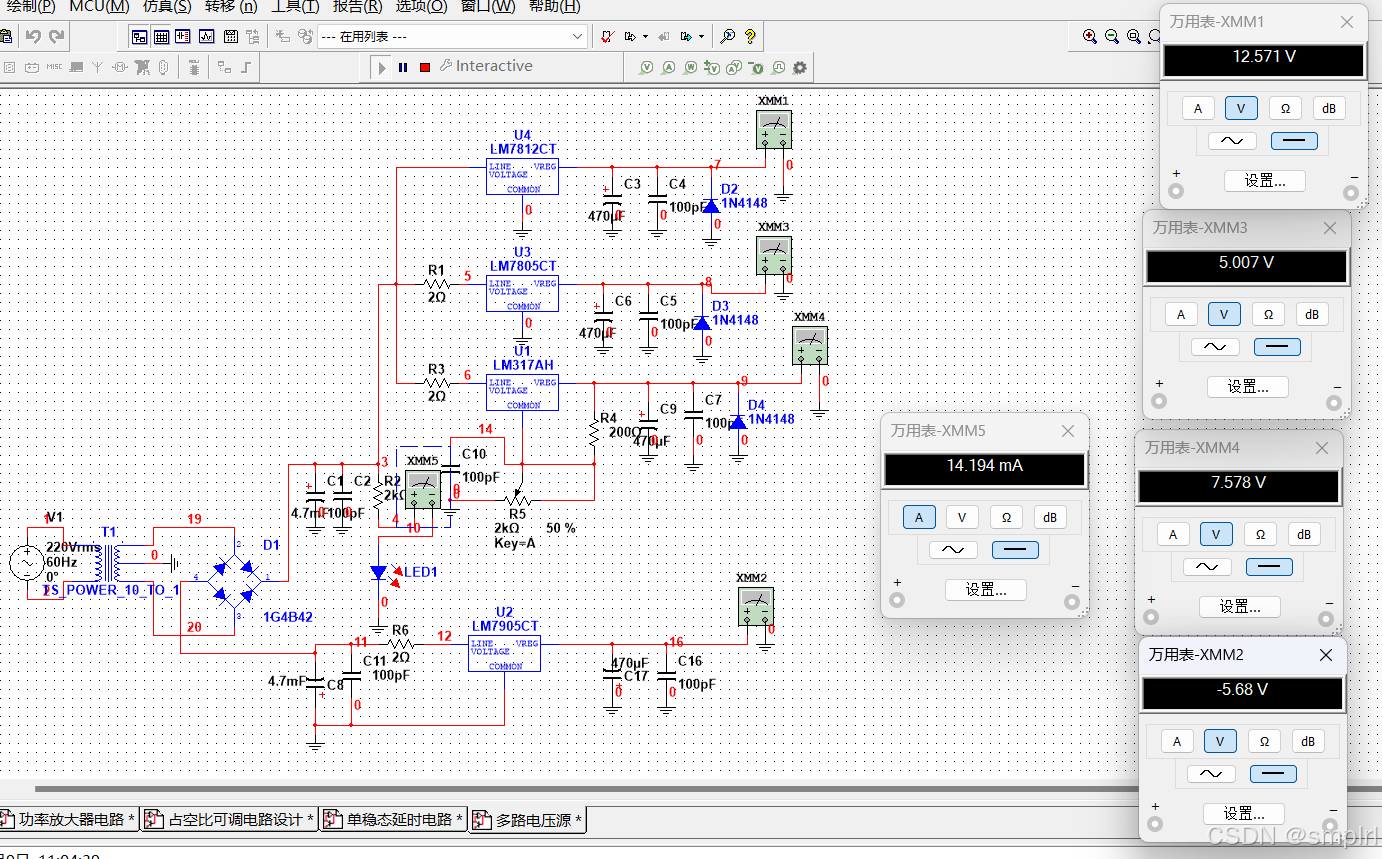

3.0、多路稳压电源设计
集成稳压电路

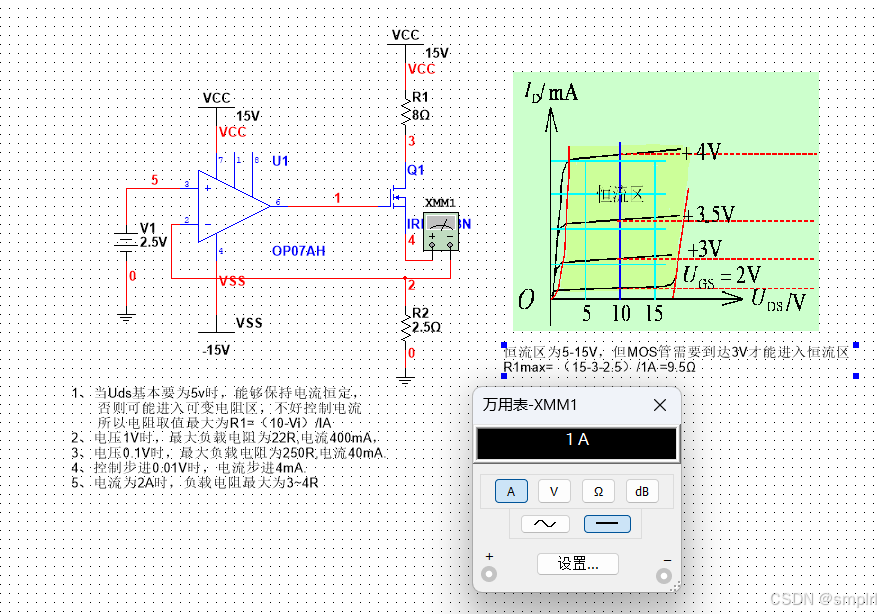

3.1、数控恒流电路

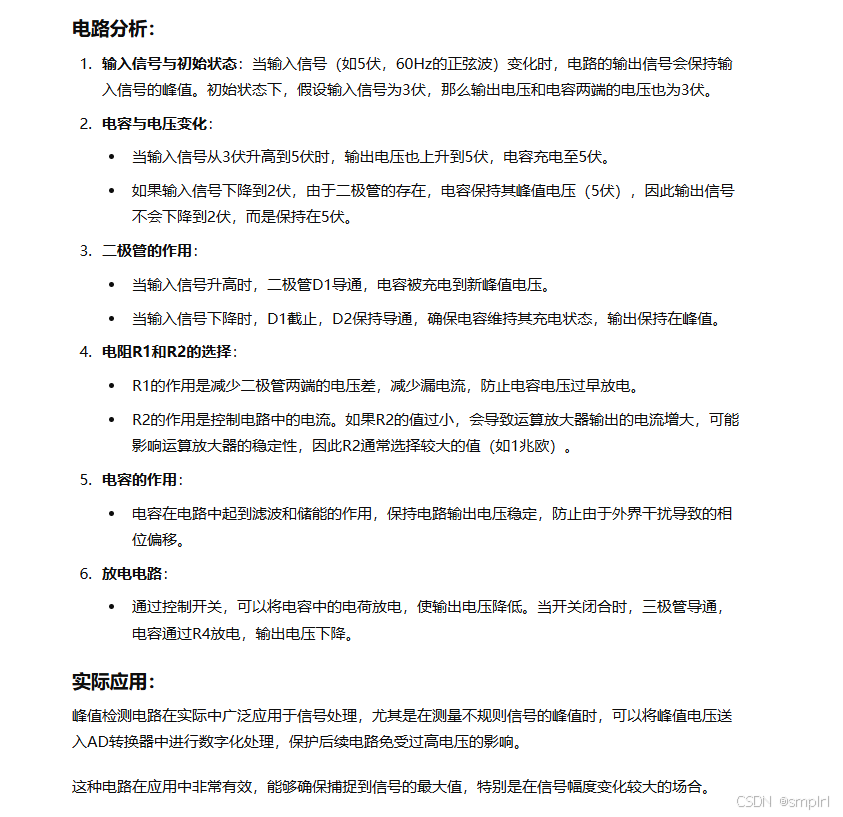

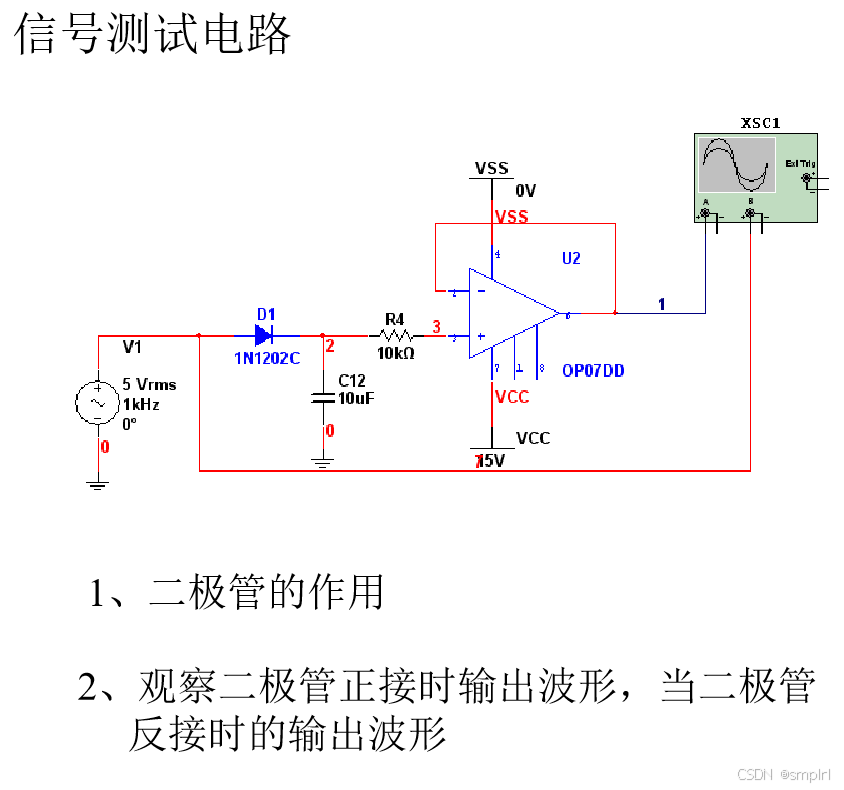

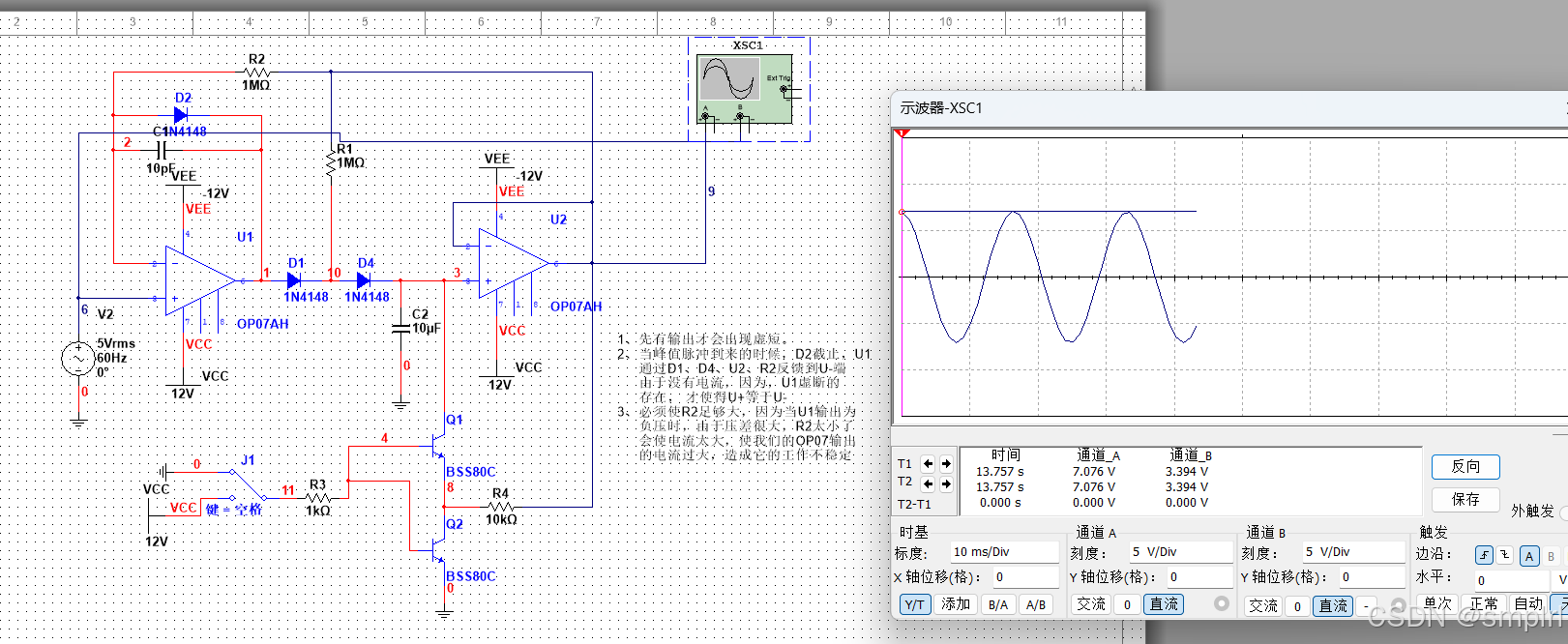

3.2、峰值检测电路
数电
1、基本逻辑门电路
1.0、与门、或门、非门、异或门、与非门、
或非门、与或非门
非门,输入为零时输出为一,输入为一时输出为零。我们通过它的电路图也可以看到,当给A一个高电平时,三极管导通,把Y点拉低,那么输出为低电平,即0伏。当A输入为零时,三极管截止,Y的输出为电源电压5伏,实现输入和输出相反的逻辑功能,表达式为Y等于非A。
1.1、0C门、OD门、三态门、CMOS传输门
、
2、组合逻辑门电路测试
逻辑变换器
2.0、根据电路分析逻辑功能
2.1、根据题目要求设计相应功能逻辑电路
2.1.0、火灾报警系统
自动生成最后一个按钮是通过与非门生成逻辑电路
倒数第二个是通过任意门生成逻辑电路
2.1.1、四人表决器
3、编码器与译码器
3.1、编码器
3.1.0、二进制编码器
3.1.1、二-十进制编码器
3.1.2、优先编码器
3.1.2.0、优先编码器测试(74LS148D)
4.1、译码器
4.1.0、二进制译码器
4.1.1、二-八译码器
4.1.1、二-十进制译码器
4.1.2、数码管显示译码器
输入什么二进制数就显示什么 0001 就显示1 0101就显示5
4.1.2.0、数码管显示译码器测试(CD4511)
5、触发器
5.0、基本RS触发器
头顶有横杠表示低电平有效
当S非端*(低电平有效)为0的时候,不管以前的状态Qn+1是0 还是1 ,都为 1;
5.0.0、基本RS触发器测试(CD4044)
5.1、时钟控制R-S触发
5.2、JK触发器
异步置位端:因为是低电平有效,不管输入是什么,输出1Q都是1 ~1Q为0
异步清零端:因为是低电平有效,不管输入是什么,输出1Q都是0 ~1Q为1
5.2.0、JK触发器测试(74LS112)
5.3、T型触发器
5.3.0、JK触发器转T型触发器
5.4、D型触发器
5.4.0、JK触发器转D型触发器
5.5、T'触发器
5.5.0、D型触发器转T'触发器
6、计数器
6.0、同步计数器和异步计数器的区别
6.1、同步二进制计数器测试(74LS161)
有个小三角表示上升沿有效
6.2、十进制计数器(74LS192)
、
6.3、利用74LS192实现100进制计数器
6.4、任意进制计数器
6.4.0、用74LS160 反馈法构成6进制计数器
RD非=EP=ET=LD非 =1此时为计数,又由于与非门的特性有0出1,全0出1所以LD非=1
等到都等于0101=5时候LD非 =0。输入端等于输出端,输入端为0,当CLK有脉冲时,输出端清零。
7.数字电路设计
7.0、抢答器设计
7.1、简易秒表
555定时器
7.2、简易密码锁
7.3、简易频率测试仪
一秒钟检测到的脉冲为10个,那就是10HZ。
