企业网络综合实训-实操(eNSP)

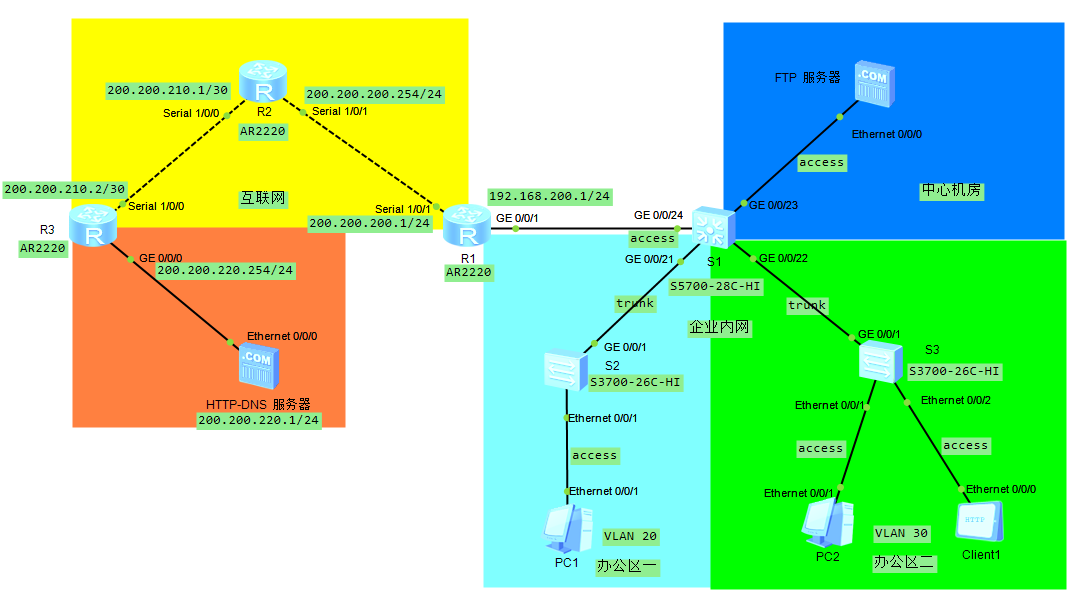

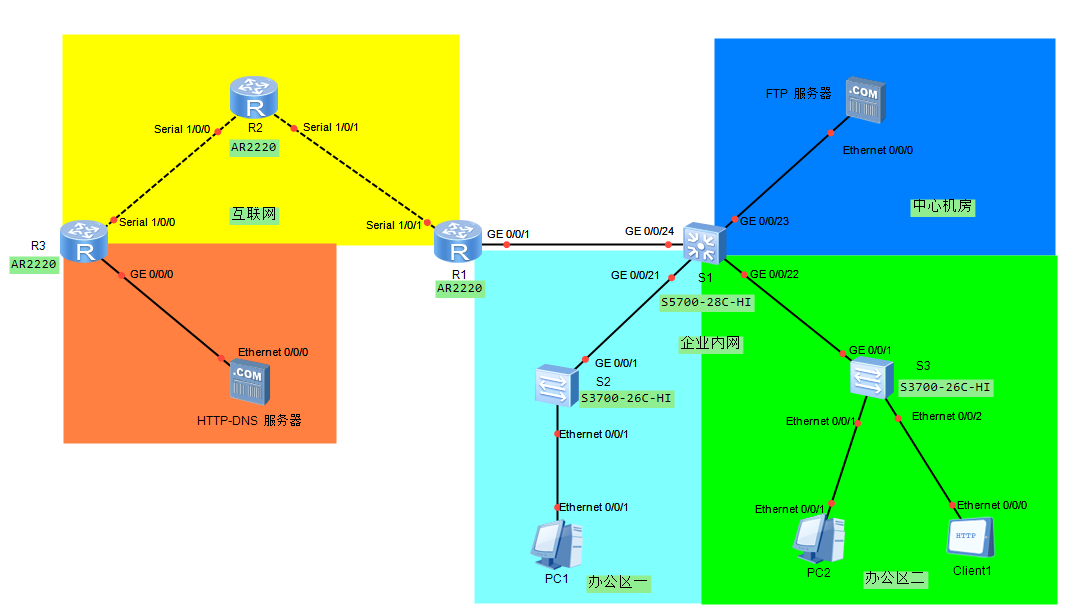

拓扑图:

一、任务描述:

A公司的中心机房、办公区一和办公区二位于同一园区。根据要求,各大楼之间需要互联互通,并且均能访问互联网;同时公司业务需要对外拓展,需要在互联网数据中心机房部署一台对外提供DNS和Web站点服务的服务器。请根据拓扑图完成具体的任务要求。

二、具体要求:

(1)根据拓扑图添加相应的设备,并使用正确的线缆连接所有设备,标明所连接的接口名称。

(2)设置Client1、FTP服务器、HTTP-DNS服务器的IP地址和子网掩码。

(3)在SW3上为VLAN10、VLAN20、VLAN40和VLAN200配置SVI接口,实现公司总部网络互联互通。

(4)在R1上配置静态的默认路由,使用对端设备接口的IP地址作为下一跳,并完成配置运行内网用户上网。

(5)在R1上配置DHCP服务,并配置S1,允许PC1和PC2动态获取IP地址。

(6)在互联网区域启用动态路由OSPF协议。

(7)在HTTP-DNS服务器上配置HTTP服务。

(8)在HTTP-DNS服务器上配置DNS服务,对外提供的服务地址为200.200.220.1,并添加一条A记录将域名“www.test.com”和IP地址“200.200.220.1”进行映射。

三、任务验收:

(1)查看PC1和PC2是否获得了正确的IP地址。

(2)使用ping命令测试PC1到FTP服务器的连通性。

(3)使用ping命令测试PC1到HTTP-DNS服务器的连通性。

(4)选中Client1中的“HttpClient”单选按钮,访问“http://200.200.220.1/index.html”,确认是否可以浏览网页。

(5)选中Client1中的“HttpClient”单选按钮,访问“http://www.test.com/index.html”,确认是否可以浏览网页。

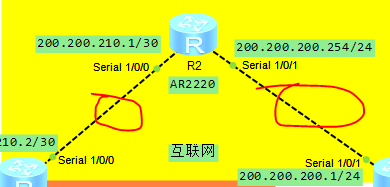

如何在路由器上配置虚线呢?

(注:需要配置虚线的路由器,都要配置上)

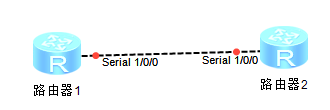

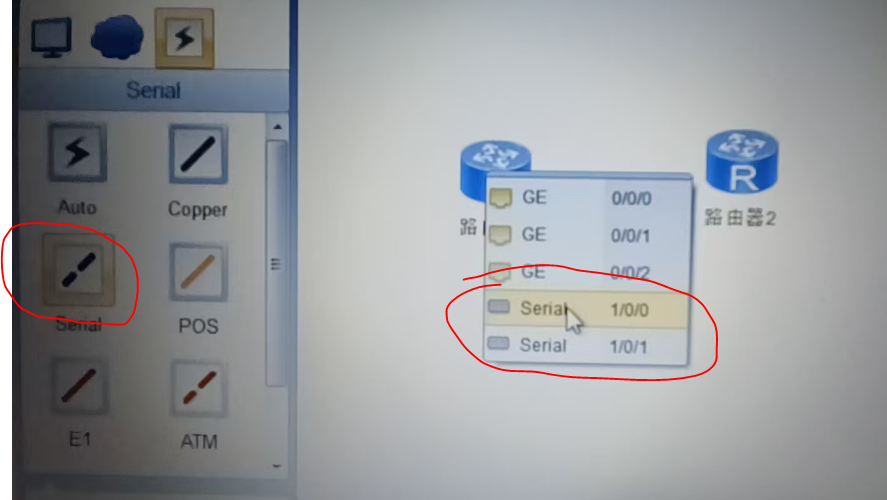

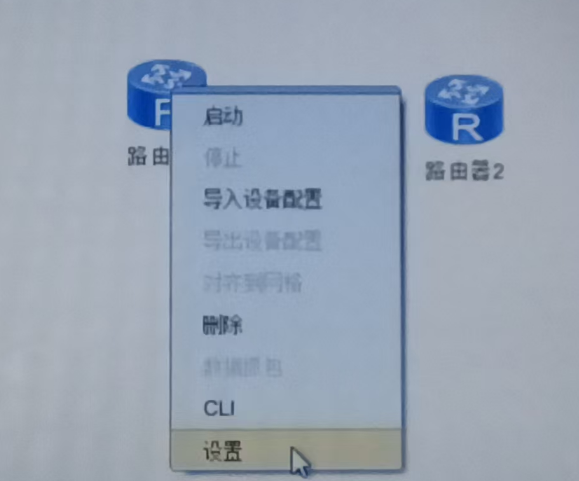

首先点击路由器,右键,点“设置”

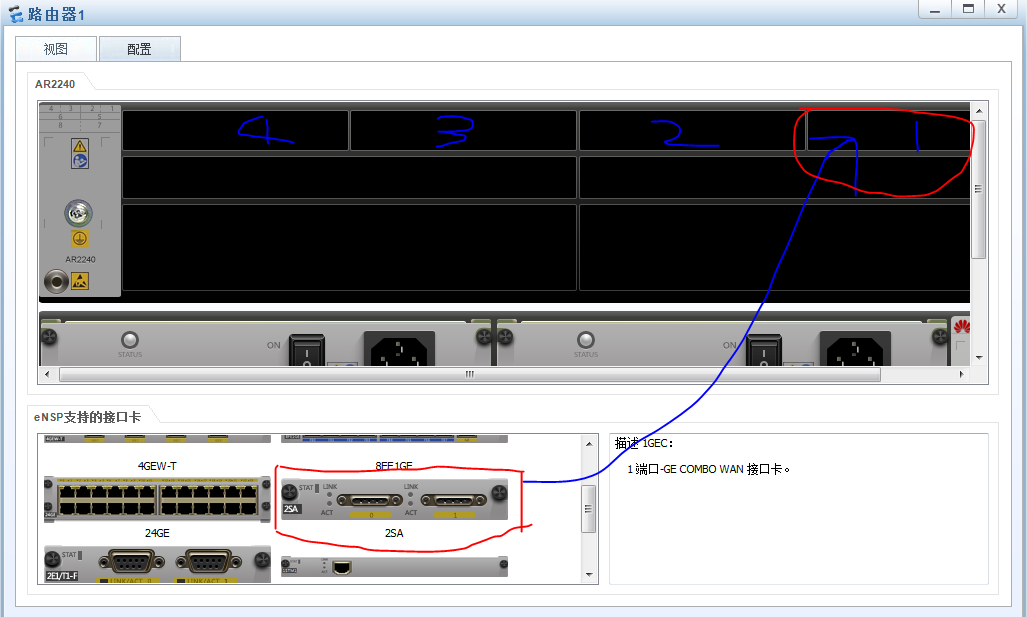

然后找到“2SA”,并点击拖到第四个,也就是我标的数字1

这样我们就配置出虚线了

配置过程

1.配置PC端IP地址、HTTP-DNS 服务器IP地址、FTP服务器IP地址、Client1客户端IP地址

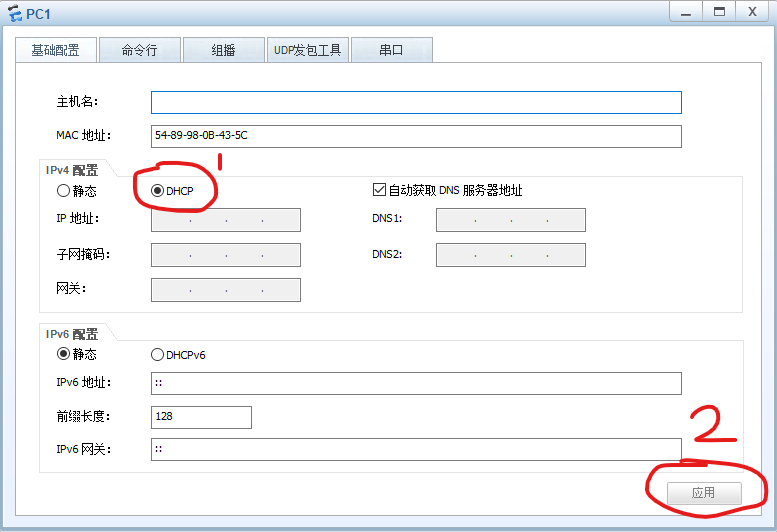

1)PC1、PC2,设置DHCP自动获取IP地址

如PC1所示

2)HTTP-DNS 服务器IP地址
服务器IP地址子网掩码网光域名服务器
HTTP-DNS200.200.220.1255.255.255.0(24)200.200.220.254200.200.200.1

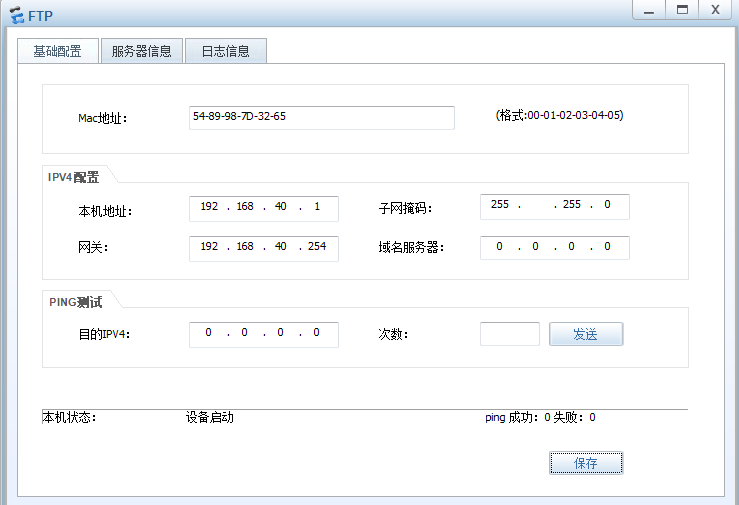

3)FTP服务器IP地址
服务器IP地址子网掩码网光
FTP192.168.40.1255.255.255.0(24)192.168.40.254

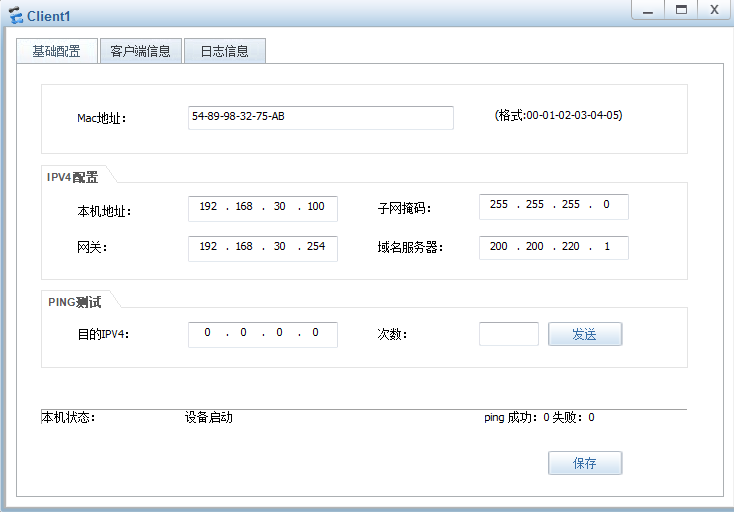

4)Client1客户端IP地址
客户端IP地址子网掩码网光域名服务器
Client192.168.30.100255.255.255.0(24)192.168.30.254200.200.220.1

2.配置交换机

1)配置交换机S1
1.基础配置
<Huawei>system-view     // 从用户视图进入系统视图,可进行配置操作
Enter system view, return user view with Ctrl+Z.
[Huawei]sysname S1                             // 设置设备名称为S1
[S1]undo info-center enable                    // 关闭信息中心日志输出
Info: Information center is disabled.
2.配置VLAN、接口配置
//创建VALN//
[S1]vlan batch 20 30 40 200        // 创建VLAN20 30 40 200
Info: This operation may take a few seconds. Please wait for a moment...done.

//接口配置//
[S1]interface GigabitEthernetg0/0/23    // 进入接口配置模式
[S1-GigabitEthernet0/0/23]port link-type access    // 创建接口模式为access
[S1-GigabitEthernet0/0/23]port default vlan 40    // 加入VLAN 40
[S1-GigabitEthernet0/0/23]quit        // 退出接口模式
[S1]
[S1]interface GigabitEthernet0/0/24    // 进入接口配置模式
[S1-GigabitEthernet0/0/24]port link-type access    // 创建接口模式为access
[S1-GigabitEthernet0/0/24]port default vlan 200    // 加入VLAN 200
[S1-GigabitEthernet0/0/24]quit        // 退出接口模式
[S1]
[S1]interface GigabitEthernet0/0/21    // 进入接口配置模式
[S1-GigabitEthernet0/0/21]port link-type trunk    // 创建接口模式为trunk
[S1-GigabitEthernet0/0/21]port trunk allow-pass vlan all
// 允许全部VLAN通过    all表示(除1之外)的2到4094通过
[S1-GigabitEthernet0/0/21]quit        // 退出接口模式
[S1]
[S1]interface GigabitEthernet0/0/22    // 进入接口配置模式
[S1-GigabitEthernet0/0/22]port link-type trunk    // 创建接口模式为trunk
[S1-GigabitEthernet0/0/22]port trunk allow-pass vlan all
// 允许全部VLAN通过
[S1-GigabitEthernet0/0/22]quit        // 退出接口模式
[S1]
3.配置VLAN的IP地址

创建VLAN 20接口并配置IP地址(192.168.20.0/24网段的网关)

创建VLAN 30接口并配置IP地址(192.168.30.0/24网段的网关)

创建VLAN 40接口并配置IP地址(192.168.40.0/24网段的网关)

创建VLAN 200接口并配置IP地址(192.168.200.0/24网段的网关)

//VLANIP地址配置//
[S1]interface vlan 20    // 进入VLAN 20
[S1-Vlanif20]ip address 192.168.20.254 24    // 配置IP地址
[S1-Vlanif20]quit        // 退出
[S1]
[S1]interface vlan 30    // 进入VLAN 30
[S1-Vlanif30]ip address 192.168.30.254 24    // 配置IP地址
[S1-Vlanif30]quit        // 退出
[S1]
[S1]interface vlan 40    // 进入VLAN 40
[S1-Vlanif40]ip address 192.168.40.254 24    // 配置IP地址
[S1-Vlanif40]quit        // 退出
[S1]
[S1]interface vlan 200    // 进入VLAN 200
[S1-Vlanif200]ip address 192.168.200.254 24   // 配置IP地址
[S1-Vlanif200]quit        // 退出
[S1]
4.配置默认路由
[S1]ip route-static 0.0.0.0 0 192.168.200.1
// 0.0.0.0 表示所有目的网络
   0 表示全部子网掩码(可直接0,也可0.0.0.0)
   192.168.200.1 表示下一跳,是通往路由器R1的GE0/0/1接口的IP地址
5. 启动DHCP服务
[S1]dhcp enable     // 全局启用DHCP服务
Info: The operation may take a few seconds. Please wait for a moment.done.
[S1]interface vlan 20        // 进入VLAN 20
[S1-Vlanif20]dhcp select relay    // 配置DHCP模式为中继模式
[S1-Vlanif20]dhcp relay server-ip 192.168.200.1    // 指定DHCP中继服务器的IP地址
[S1-Vlanif20]quit        // 退出接口模式
[S1]
[S1]interface vlan 30        // 进入VLAN 30
[S1-Vlanif30]dhcp select relay    // 配置DHCP模式为中继模式
[S1-Vlanif30]dhcp relay server-ip 192.168.200.1    // 指定DHCP中继服务器的IP地址
[S1-Vlanif30]quit        // 退出接口模式
[S1]
2)配置交换机S2
1.基础配置
<Huawei>system-view     // 从用户视图进入系统视图,可进行配置操作
Enter system view, return user view with Ctrl+Z.
[Huawei]sysname S2                             // 设置设备名称为S2
[S2]undo info-center enable                    // 关闭信息中心日志输出
Info: Information center is disabled.
2.配置VLAN、接口配置

(all表示(除1之外)的2到4094通过)

[S2]vlan batch 20    // 配置VLAN 20
Info: This operation may take a few seconds. Please wait for a moment...done.
[S2]interface Ethernet0/0/1    // 进入接口配置模式
[S2-Ethernet0/0/1]port link-type access    // 创建接口模式为access
[S2-Ethernet0/0/1]port default vlan 20    // 加入VLAN 20
[S2-Ethernet0/0/1]quit        // 退出接口模式
[S2]
[S2]interface GigabitEthernet0/0/1    // 进入接口配置模式
[S2-GigabitEthernet0/0/1]port link-type trunk    // 创建接口模式为trunk
[S2-GigabitEthernet0/0/1]port trunk allow-pass vlan all
// 允许全部VLAN通过
[S2-GigabitEthernet0/0/1]quit        // 退出接口模式
[S2]
3)配置交换机S3
1.基础配置
<Huawei>system-view     // 从用户视图进入系统视图,可进行配置操作
Enter system view, return user view with Ctrl+Z.
[Huawei]sysname S3                             // 设置设备名称为S3
[S3]undo info-center enable                    // 关闭信息中心日志输出
Info: Information center is disabled.
2.配置VLAN、接口配置
[S3]vlan batch 30
Info: This operation may take a few seconds. Please wait for a moment...done.
[S3]interface Ethernet0/0/1    // 进入接口配置模式
[S3-Ethernet0/0/1]port link-type access    // 创建接口模式为access
[S3-Ethernet0/0/1]port default vlan 30    // 加入VLAN 30
[S3-Ethernet0/0/1]quit        // 退出接口模式
[S3]
[S3]interface Ethernet0/0/2    // 进入接口配置模式
[S3-Ethernet0/0/2]port link-type access    // 创建接口模式为access
[S3-Ethernet0/0/2]port default vlan 30    // 加入VLAN 30
[S3-Ethernet0/0/2]quit        // 退出接口模式
[S3]
[S3]interface GigabitEthernet0/0/1    // 进入接口配置模式
[S3-GigabitEthernet0/0/1]port link-type trunk    // 创建接口模式为trunk
[S3-GigabitEthernet0/0/1]port trunk allow-pass vlan all
// 允许全部VLAN通过
[S3-GigabitEthernet0/0/1]quit        // 退出接口模式
[S3]

3.配置路由器

1)配置路由器R1
1.基础配置
<Huawei>system-view     // 从用户视图进入系统视图,可进行配置操作
Enter system view, return user view with Ctrl+Z.
[Huawei]sysname R1                             // 设置设备名称为R1
[R1]undo info-center enable                    // 关闭信息中心日志输出
Info: Information center is disabled.
2.配置接口IP地址
[R1]interface GigabitEthernet0/0/1    // 进入接口模式
[R1-GigabitEthernet0/0/1]ip address 192.168.200.1 24    // 配置IP地址
[R1-GigabitEthernet0/0/1]quit    // 退出接口模式
[R1]
[R1]interface Serial1/0/1    // 进入接口模式
[R1-Serial1/0/1]ip address 200.200.200.1 24    // 配置IP地址
[R1-Serial1/0/1]quit    // 退出接口模式
[R1]
3.配置默认路由和静态路由
//默认路由//
[R1]ip route-static 0.0.0.0 0 200.200.200.254
// 0.0.0.0 表示所有目的网络
   0 表示全部子网掩码(可直接0,也可0.0.0.0)
   200.200.200.254 表示下一跳,是通往路由器R2的Serial 1/0/1口的IP地址

//静态路由//
[R1]ip route-static 192.168.0.0 16 192.168.200.254
// 192.168.0.0 表示目标IP地址网段
   16 表示子网掩码,也可写255.255.0.0
   192.168.200.254 下一跳IP地址,也是路由器R2的Serial 1/0/1口的IP地址
4.开启DHCP服务,并配置地址池
[R1]dhcp enable    // 全局启用DHCP服务
Info: The operation may take a few seconds. Please wait for a moment.done.
[R1]ip pool vlan20    // 创建VLAN20的地址池
Info: It's successful to create an IP address pool.
[R1-ip-pool-vlan20]network 192.168.20.0    // 配置为20.0的网段
[R1-ip-pool-vlan20]gateway-list 192.168.20.254    // 配置网关
[R1-ip-pool-vlan20]dns-list 200.200.220.1    // 配置DHS服务器地址
[R1-ip-pool-vlan20]quit    // 退出
[R1]
[R1]ip pool vlan30    // 创建VLAN30的地址池
Info: It's successful to create an IP address pool.
[R1-ip-pool-vlan30]network 192.168.30.0    // 配置为30.0网段
[R1-ip-pool-vlan30]gateway-list 192.168.30.254    // 配置网关
[R1-ip-pool-vlan30]dns-list 200.200.220.1    // 配置DHS服务器地址
[R1-ip-pool-vlan30]excluded-ip-address 192.168.30.100    // 排除地址,可能用于静态设备
[R1-ip-pool-vlan30]quit    // 退出
[R1]
[R1]interface GigabitEthernet0/0/1    // 进入接口
[R1-GigabitEthernet0/0/1]dhcp select global    // 使用全局DHCP地址池分配IP
[R1-GigabitEthernet0/0/1]quit    // 退出
[R1]
 5.配置基本ACL
// 创建NAT地址组1,包含公网地址范围200.200.200.11-200.200.200.19
[R1]nat address-group 1 200.200.200.11 200.200.200.19
[R1]acl 2000    // 创建基础ACL
[R1-acl-basic-2000]rule 5 permit source 192.168.0.0 0.0.255.255
// rule允许 5优先级编号 permit通过 source源地址 192.168.0.0
    0.0.255.255通配符,就是子网掩码16(255.255.0.0)反过来的
[R1-acl-basic-2000]quit    // 退出
[R1]
[R1]interface Serial1/0/1    // 进入接口
[R1-Serial1/0/1]nat outbound 2000 address-group 1
// 应用NAT转换,将ACL 2000匹配的流量转换到地址组1
[R1-Serial1/0/1]quit    // 退出
[R1]

ACL

类型编号范围匹配条件应用场景
基本 ACL2000-2999仅基于源 IP 地址

简单流量过滤

(如 NAT)

高级 ACL3000-3999源 / 目的 IP、端口号、协议类型

精细流量控制

(如防火墙)

二层 ACL4000-4999MAC 地址、VLAN ID 等二层信息局域网访问控制
用户自定义5000-6000自定义扩展条件特殊需求
2)配置路由器R2
1.基础配置
<Huawei>system-view     // 从用户视图进入系统视图,可进行配置操作
Enter system view, return user view with Ctrl+Z.
[Huawei]sysname R2                             // 设置设备名称为R2
[R2]undo info-center enable                    // 关闭信息中心日志输出
Info: Information center is disabled.
2.配置接口IP地址
[R2]interface Serial1/0/1    // 进入接口
[R2-Serial1/0/1]ip address 200.200.200.254 24    // 配置IP地址
[R2-Serial1/0/1]quit    // 退出
[R2]
[R2]interface Serial1/0/0    // 进入接口
[R2-Serial1/0/0]ip address 200.200.210.1 30    // 配置IP地址
[R2-Serial1/0/0]quit    // 退出
[R2]
3.配置OSPF
[R2]ospf 1            // 启用OSPF动态路由协议,进程ID为1
[R2-ospf-1]area 0        // 进入骨干区域(Area 0)配置模式
[R2-ospf-1-area-0.0.0.0]network 200.200.200.0 0.0.0.255
// 宣告200.200.200.0/24网段加入OSPF区域0
[R2-ospf-1-area-0.0.0.0]network 200.200.210.0 0.0.0.255
// 宣告200.200.210.0/24网段加入OSPF区域0
[R2-ospf-1-area-0.0.0.0]quit    // 退出
[R2-ospf-1]quit                 // 退出OSPF进程配置模式
[R2]
3)配置路由器R3
1.基础配置
<Huawei>system-view     // 从用户视图进入系统视图,可进行配置操作
Enter system view, return user view with Ctrl+Z.
[Huawei]sysname R3                             // 设置设备名称为R3
[R3]undo info-center enable                    // 关闭信息中心日志输出
Info: Information center is disabled.
2.配置接口IP地址
[R3]interface Serial1/0/0        // 进入接口
[R3-Serial1/0/0]ip address 200.200.210.2 30    // IP地址
[R3-Serial1/0/0]quit        // 退出
[R3]
[R3]interface GigabitEthernet0/0/0
[R3-GigabitEthernet0/0/0]ip address 200.200.220.254 24    // 配置IP地址
[R3-GigabitEthernet0/0/0]quit        // 退出
[R3]
3.配置OSPF
[R3]ospf 1            // 启用OSPF动态路由协议,进程ID为1
[R3-ospf-1]area 0        // 进入骨干区域(Area 0)配置模式
[R3-ospf-1-area-0.0.0.0]network 200.200.210.0 0.0.0.255
// 宣告200.200.210.0/24网段加入OSPF区域0
[R3-ospf-1-area-0.0.0.0]network 200.200.220.0 0.0.0.255
// 宣告200.200.220.0/24网段加入OSPF区域0
[R3-ospf-1-area-0.0.0.0]quit    // 退出
[R3-ospf-1]quit                 // 退出OSPF进程配置模式
[R3]

任务验收

1)查看PC1和PC2是否获得了正确的IP地址。

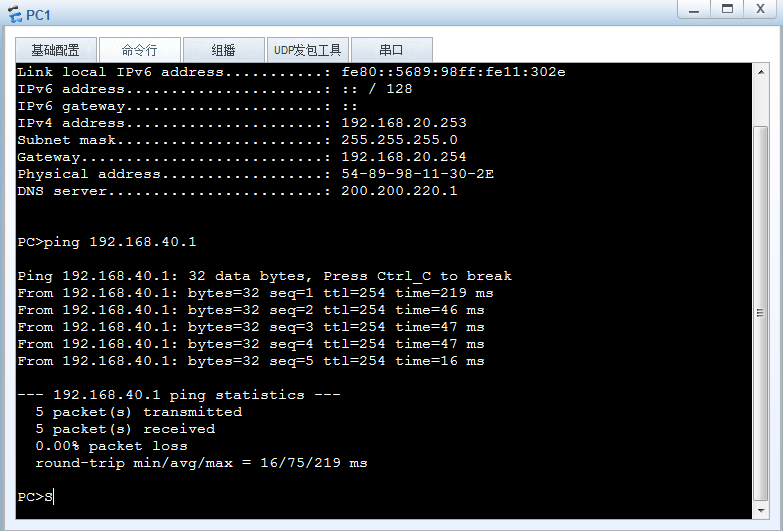

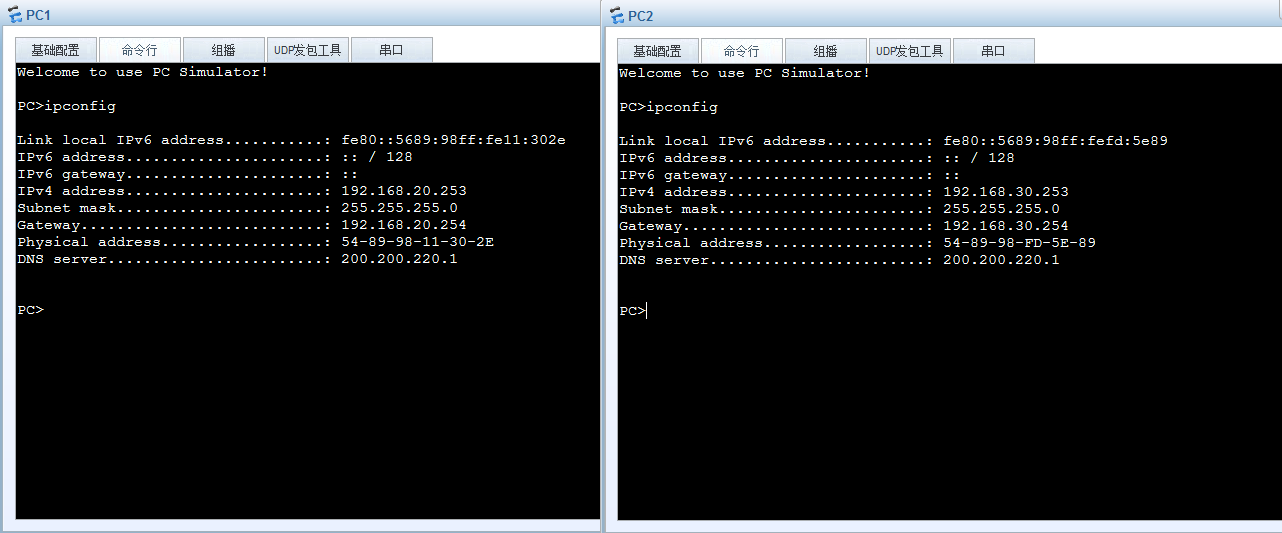

使用ipconfig查看IP地址

如图所示

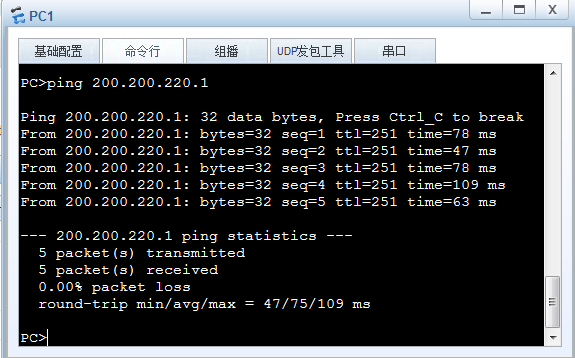

2)使用ping命令测试PC1到FTP服务器的连通性。

3)使用ping命令测试PC1到HTTP-DNS服务器的连通性。

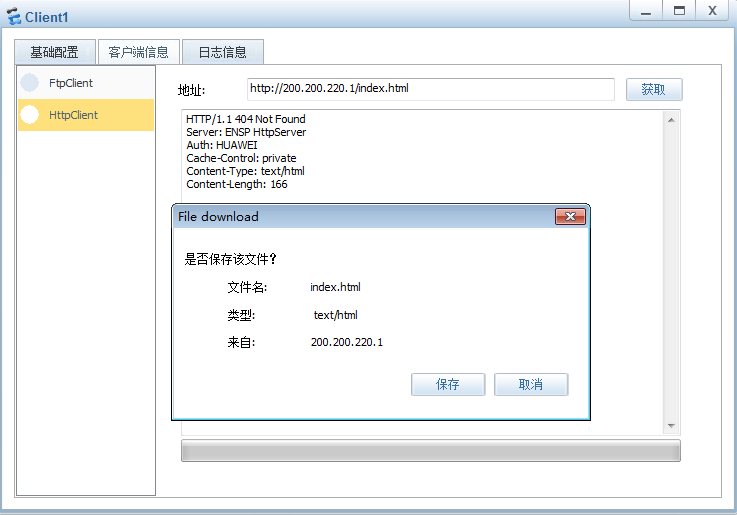

4)选中Client1中的“HttpClient”单选按钮,访问“http://200.200.220.1/index.html”,确认是否可以浏览网页。

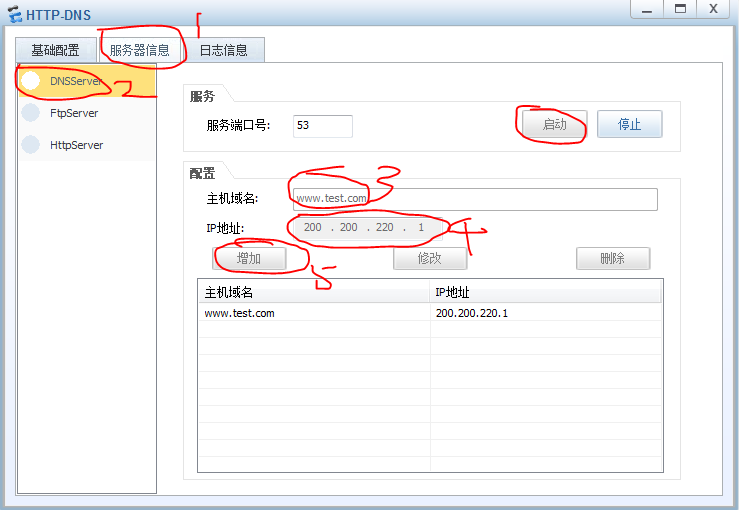

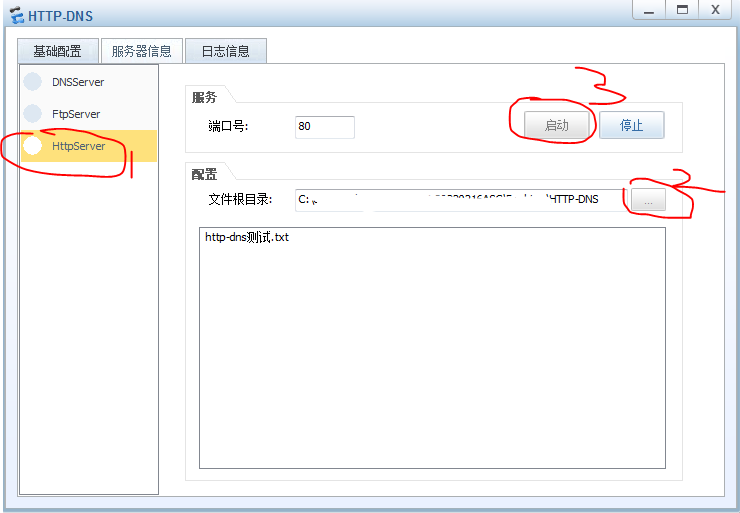

首先,打开HTTP-DNS服务器,创建域名和IP地址,然后增加(下方就会有你增加的东西),最后启动

第2:“需要创建的一个文件夹,然后弄个文本文件”

 这样就表示成功了

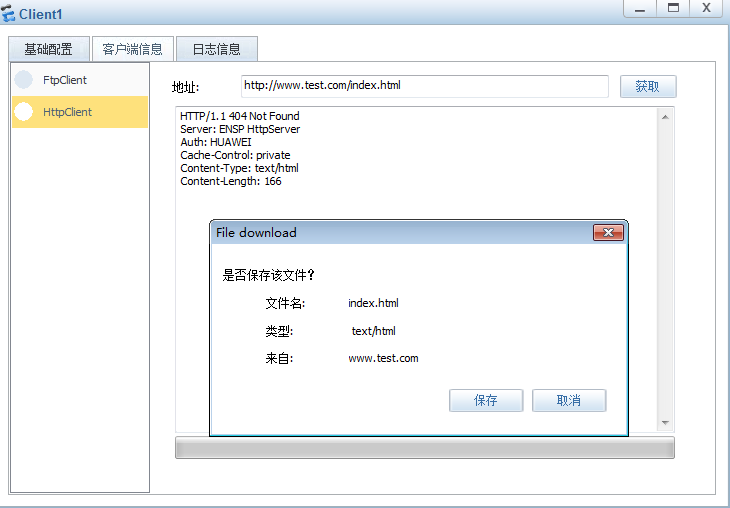

5)选中Client1中的“HttpClient”单选按钮,访问“http://www.test.com/index.html”,确认是否可以浏览网页。

免责声明:以上所有内容仅限用于学习和研究目的,不得将上述内容用于商业或者非法用途,否则,一切后果请用户自负。

### ENSP企业网络综合实训概述 ENSP(Enterprise Network Simulation Platform),即企业网络仿真平台,是由华为公司开发的一款用于模拟真实网络环境的软件工具。通过该平台可以创建复杂的网络拓扑结构,并对其中的设备进行详细的配置操作[^1]。 #### 构建与配置网络拓扑 在网络构建初期,首要任务是对整个网络架构做出合理规划,包括但不限于绘制精确的物理连接图、逻辑关系图;同时也要完成对于各节点间互联所需参数设定工作,比如IP地址分配等。这些前期准备工作至关重要,因为一旦出现差错,则可能导致后续一系列高级功能设置受阻[^2]。 ```bash # 创建两个路由器之间的直连链路 [R1]interface GigabitEthernet0/0/1 [R1-GigabitEthernet0/0/1]ip address 192.168.1.1 255.255.255.0 [R1-GigabitEthernet0/0/1]quit [R2]interface GigabitEthernet0/0/1 [R2-GigabitEthernet0/0/1]ip address 192.168.1.2 255.255.255.0 ``` #### 设备配置实战演练 针对不同类型的硬件设施——如路由器、交换机等,需熟练掌握其特有的指令集来实施具体的功能定制化调整。例如,在路由器上执行静态路由添加、动态协议启用等一系列常规管理动作;而在二层交换环境中则更多关注于VLAN划分、端口安全策略制定等方面的内容[^3]。 ```bash # 配置静态路由 [R1]ip route-static 172.16.0.0 255.255.0.0 192.168.1.2 ``` #### NAT服务部署实例 为了使得内部私有网段能够顺利访问外部公共互联网资源,通常会在边界处部署NAT(Network Address Translation)机制。下面给出了一种典型场景下的实现方式:将特定主机的服务端口号映射至广域网上某个固定公网IP对应位置[^4]。 ```bash # 将内网Web服务器(192.168.200.2)的HTTP请求转发到外网接口(Ethernet0/0/1) [R1]interface Ethernet0/0/1 [R1-Ethernet0/0/1]nat server protocol tcp global 12.1.1.5 80 inside 192.168.200.2 80 ``` #### BGP路由聚合应用案例 当面对大规模多子网环境下时,可以通过引入BGP(Border Gateway Protocol)协议来进行跨自治系统间的高效路径选择。这里展示了一个利用此特性简化路由表项数量的实际例子:把若干连续的小范围IPv4前缀合并成单一较大规模声明发布给邻居AS[^5]。 ```bash # R11上的BGP配置片段 [R11]bgp 300 [R11-bgp-default]router-id 11.11.11.11 [R11-bgp-default]peer 200.102.10.1 as-number 200 [R11-bgp-default]ipv4-family unicast [R11-bgp-default-af-ipv4]undo synchronization [R11-bgp-default-af-ipv4]aggregate 192.168.0.0 255.255.252.0 detail-suppressed [R11-bgp-default-af-ipv4]network 11.11.11.11 255.255.255.255 [R11-bgp-default-af-ipv4]network 192.168.1.0 [R11-bgp-default-af-ipv4]network 192.168.2.0 [R11-bgp-default-af-ipv4]network 192.168.3.0 [R11-bgp-default-af-ipv4]peer 200.102.10.1 enable ```
评论
添加红包

请填写红包祝福语或标题

红包个数最小为10个

红包金额最低5元

当前余额3.43前往充值 >
需支付:10.00
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明:

1.余额是钱包充值的虚拟货币,按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载,可以购买VIP、付费专栏及课程。

余额充值
