永磁电机中的磁钢

稀土永磁最大的应用领域就是永磁电机，电机俗称马达，广义上的电机包含了将电能转换成机械能的电动机，和将机械能转换成电能的发电机，不管是电动机还是发电机，都是利用电磁感应定律或电磁力定律作为基础原理的电气设备。气隙磁场是电机工作原理的前提，气隙磁场通过电励磁产生的称为感应电机，通过永磁体产生的称为永磁电机。
​

永磁电机中气隙磁场是通过永磁体产生的，不需要额外施加电能，也不需要额外增加绕组，所以永磁电机相比感应电机最大的优点是高效节能、体积小、结构简单，所以永磁电机的应用，尤其是在各类小微电机中，应用非常广泛。

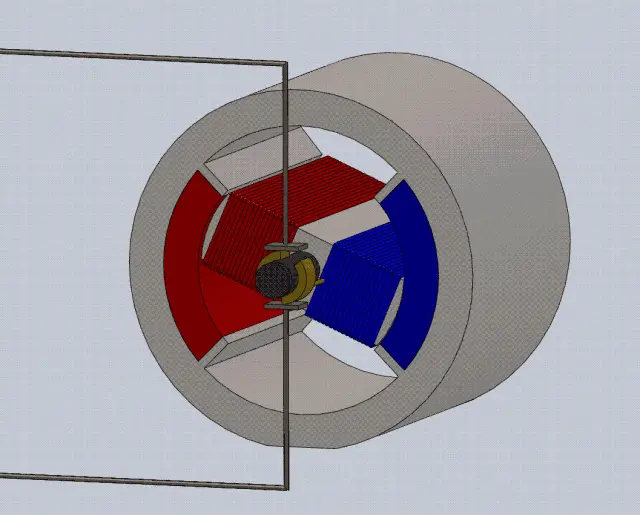

下图是一个简单的永磁直流电动机的工作原理模型，两片永磁体在中心的线圈处产生磁场，线圈通以电流，受到磁场的作用会产生电磁力（左手定则），进而旋转，电机中旋转的部件叫转子，不动的部位叫定子，很明显下图的永磁体属于定子，线圈属于转子。

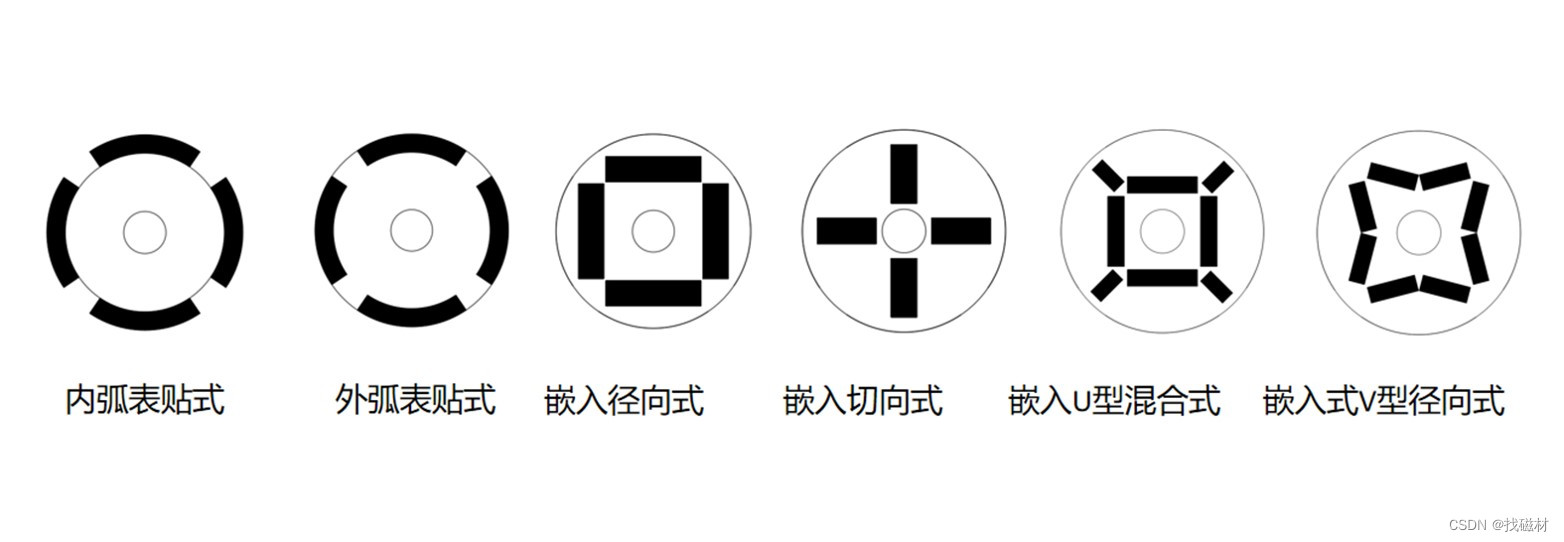

对于旋转电机，当永磁体是定子时，形状多以外弧表贴式的瓦形磁体贴于机壳，当永磁体是转子是，形状多以内弧表贴式的瓦形磁体贴于转子铁芯，或以方片形嵌入转子铁芯，如下图。

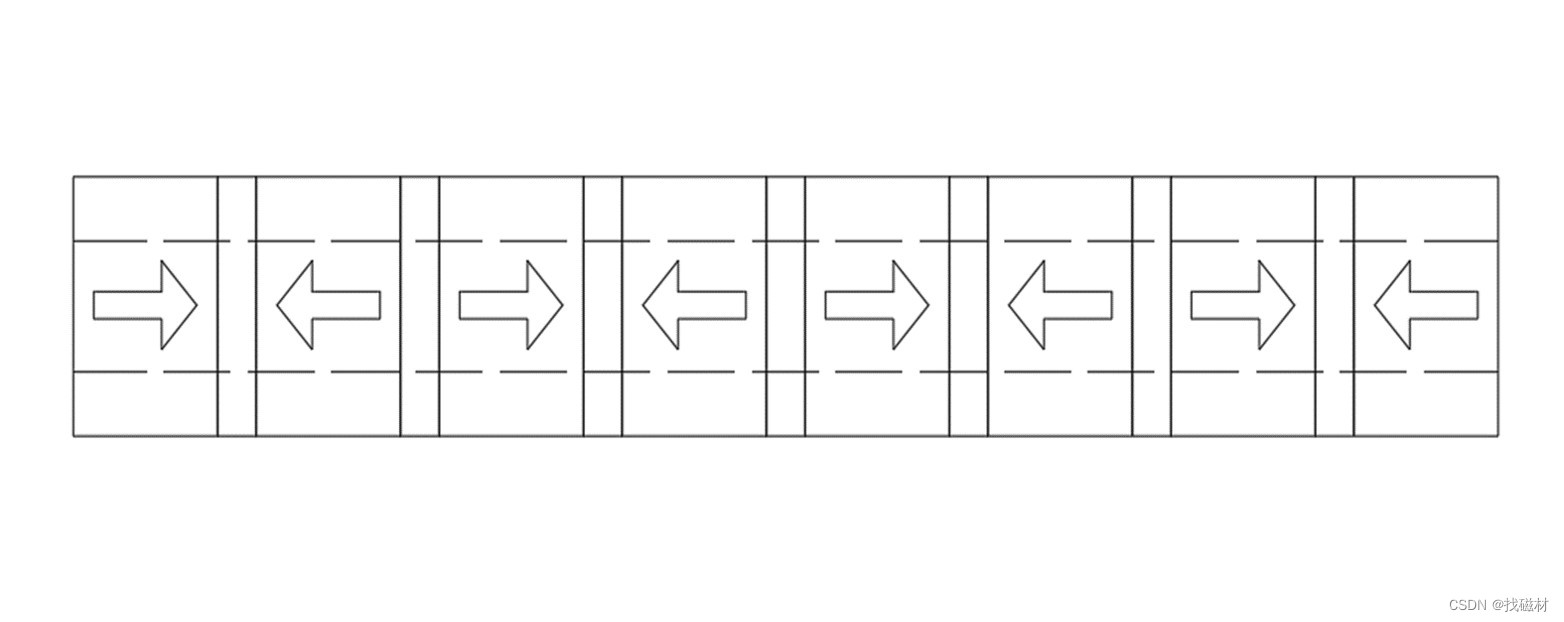

对于直线电机，永磁体主要以方形和平行四边形为主，圆筒形的直线电机也会用到轴向充磁的圆环磁钢。

永磁电机磁钢有如下特点：

1、形状不会太复杂（除了一些微电机，如VCM电机），多以矩形、瓦形、扇形、面包形居多，尤其在电机设计降本的大前提下，很多会采用嵌入式的方形磁钢；

2、充磁比较简单，基本上是单极充磁，装配后形成多极磁路。如果做整环，如粘接钕铁硼磁环或热压磁环，一般多采用多极辐射充磁；

3、技术要求核心主要在于高温稳定性、磁通一致性和适配性，表贴式转子磁钢会要求亲胶性好，直线电机磁钢对盐雾要求会相对严格一些，风力发电磁钢对盐雾要求会更严格，驱动电机磁钢会要求高温稳定性非常好；

4、磁能积高中低档都有应用，但矫顽力多数是中高档水平，目前电动汽车的驱动电机磁钢牌号多以高磁能积、高矫顽力为主，如45UH、48UH、50UH、42EH、45EH等，成熟的扩散工艺必不可少；

5、分段式的粘接磁钢在高温电机领域已得到较广泛的应用，目的是提高磁钢的分段绝缘度，来降低电机运行时磁钢的涡流损耗，也有的磁钢会在表面增加环氧涂层以增加其绝缘性。

电机磁钢的关键检测项目：

1、高温稳定性。有的客户会要求测开路磁衰，有的客户会要求测半开路磁衰，电机运行时磁钢除了要承受高温还要承受交变的反向磁场，所以成品磁衰、基材高温退磁曲线是必须要测试和监控的；

2、磁通一致性。磁钢作为电机转子或定子的磁场来源，如果存在一致性差异，会造成电机振动、功率降低进而影响整体电机的功能，所以电机磁钢一般都会对磁通一致性有要求，有的要求5%以内，有的要求3%甚至2%以内，对于影响磁通一致性的因素都要考虑进去，如剩磁的一致性、公差的一致性、和倒角镀层的一致性等。

3、适配性。表贴式的磁钢多以瓦形为主，对于夹角、弧度常规的二次元测试方式误差较大或难以测试，这时需要考虑到其适配性，有的紧密排布的磁钢需要控制累加的缝隙，有的燕尾槽表贴的磁钢需要考虑装配的松紧度，最好能按照用户的装配方式自制仿形治具，来检验磁钢的适配性。

采购人员需要重点关注以下几点：

1、稀土行情。磁钢作为电机中的单项成本占比最大的部分，一直都是电机成本压缩的主要来源，而因为本身电机磁钢形状较简单，占比最大的就是材料成本，采购人员需要随时关注稀土金属的市场行情，以便了解电机磁钢的价格走势；

2、性能指标。磁钢的形状较简单，材料成本的占比很大，所以性能指标的高低会直接影响磁钢中的重稀土用量，从而直接影响磁钢的成本；

3、数量。电机磁钢大都比较大，长度小则10mm，大则100多mm，一块毛坯的出片数不会很多，所以当需求数量不多时，就会面临使用库存毛坯浪费较大，定模具生产又要分摊模具费的问题，造成成本较高。
