三维坐标转换为二维坐标

最近做项目用到三维坐标转换为二维平面坐标的转换公式。看了网上的很多资料，都不太适用自己的项目。最后决定自己来推导。

具体问题描述

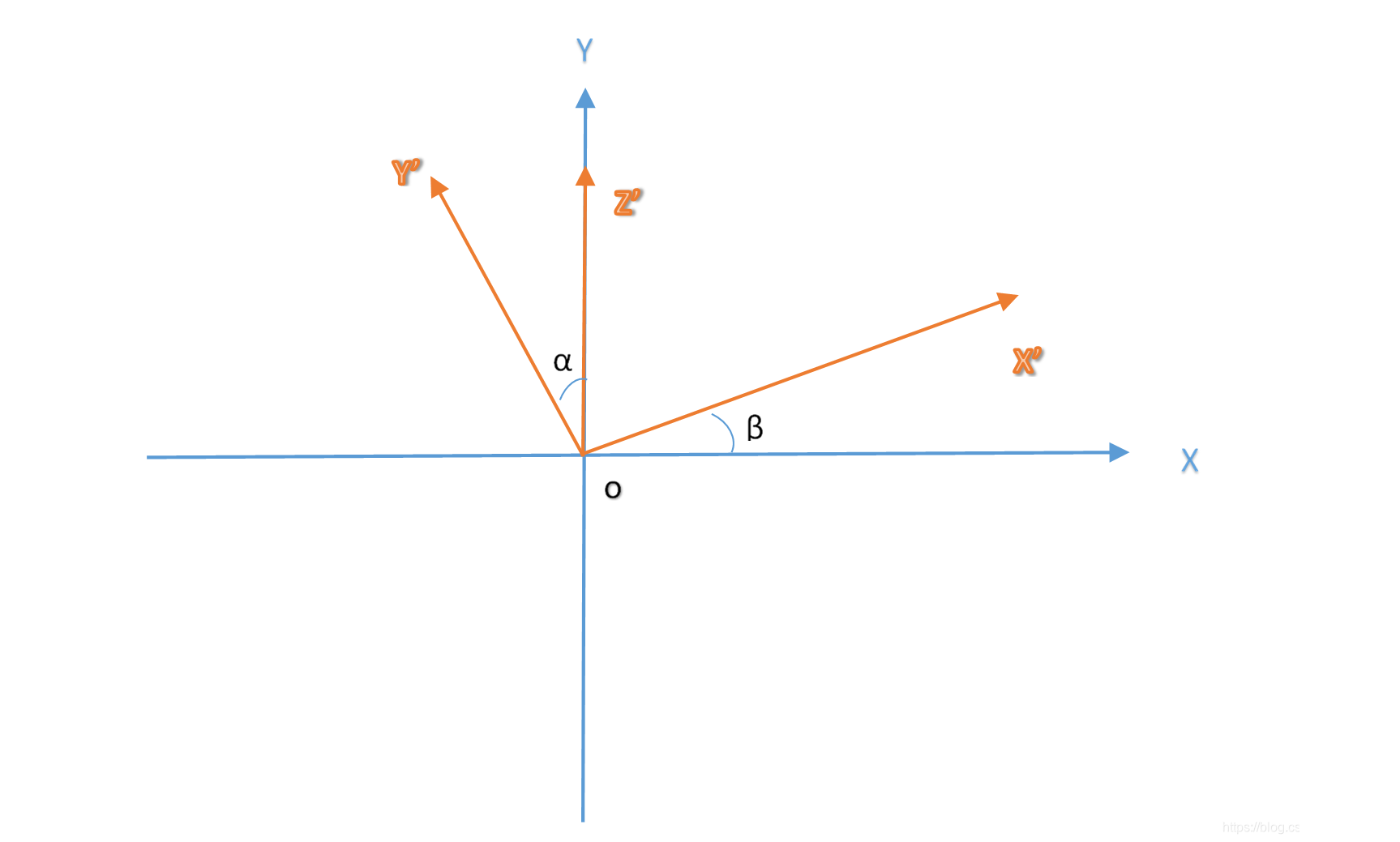

如下图所示，将二维平面上的三维坐标系O-X’Y’Z’转换为二维坐标系O-XY。

目的

利用推导出的公式，在二维平面上绘制出三维立体图。

公式

假设在三维坐标系中有一点A(x’,y’,z’)，转换为二维坐标系中的A’(x,y)。
根据向量知识可得公式：
x = x’ + x’ * cos$\beta$ - y’ * sin$\alpha$ ($\alpha$,$\beta$ $ϵ$(0,90°))
y = z’ + x’ * sin$\beta$ + y’ * cos$\alpha$ ($\alpha$,$\beta$ $ϵ$(0,90°))
