1.概述
空间数据采集与编辑通常是指空间数据的矢量化,根据数据采集来源不同,空间数据的采集通常可以通过以下几种方法:
(1)基于地面数据采集的方法:采用测绘仪器,如常用的全站仪、GPS-RTK、机载车载激光雷达等设备采集的地面数据,是第一手原始数据,具有很高的空间精度。

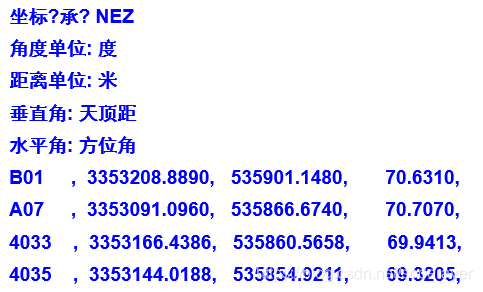

GPS数据

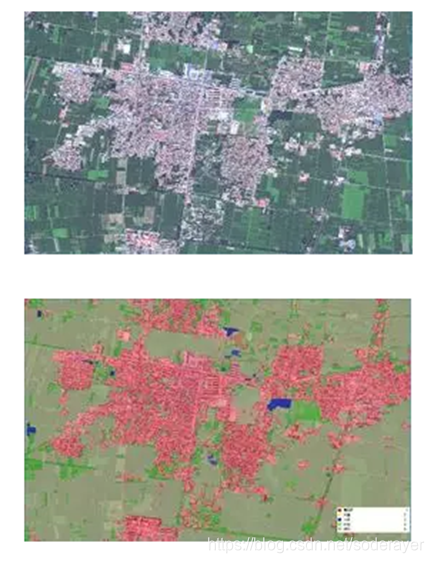

(2)基于遥感数据获取的方法:采用卫星遥感图像或者航空航片数据,利用遥感分类的方法获取地面空间分布数据。
建筑物分布提取
(3)基于各种地图或专题图件数据的方法:如各种栅格行政区划图、土地利用图件等,先通过扫描仪等设备对其进行数字化,对这些数据进行位置配准后进行数据采集与编辑。

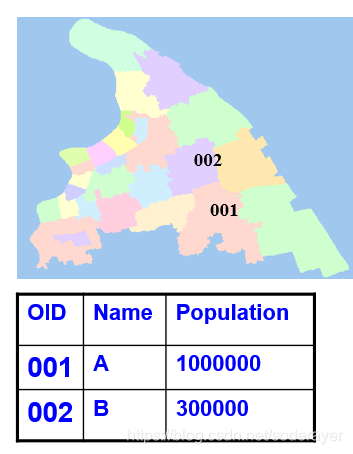

(4)基于各类文本资料、统计数据获取数据的空间属性数据,比如不同行政区的GDP、人口经济数据。
空间属性数据
2.数据采集与编辑流程
(1)在ArcCatlog中创建要素图层-分层矢量化

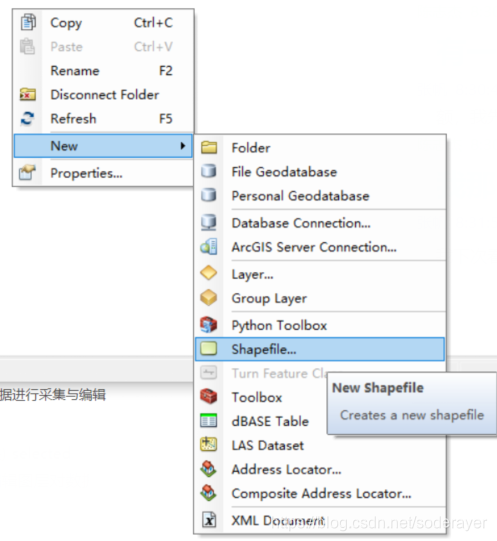

打开ArcCatlog,在目标路径下,右键点击弹出右键菜单,分别创建点线面图层,使用这三种图层分别采集点线面等不同空间要素。

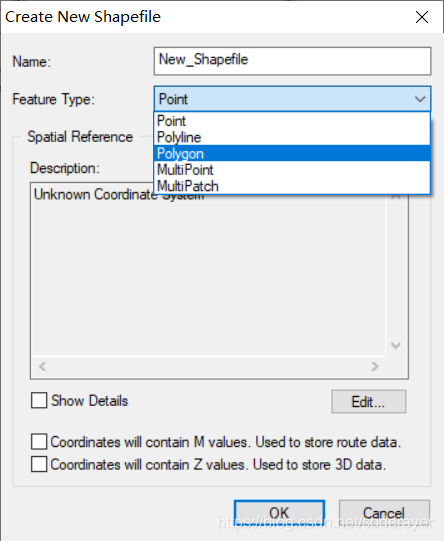

点击Edit按钮,设置图层坐标与投影信息
(2)从已配准的地图上采集要素
- 切换到ArcMap中, 将新建的线要素图层,加载到包含已配准地形图的数据框中,保存地图文档为test..mxd
- 点击右键,打开“editor”工具栏,在“editor”下拉菜单中执行“start editing/开始编辑命令”,并选择前面创建的“居民地”要素类。确认编辑器中:任务(Task)为――新建要素,目标(Target)为――居民地(如下图),设置图层――居民地的显示符号为红色,并设置为合适的宽度。

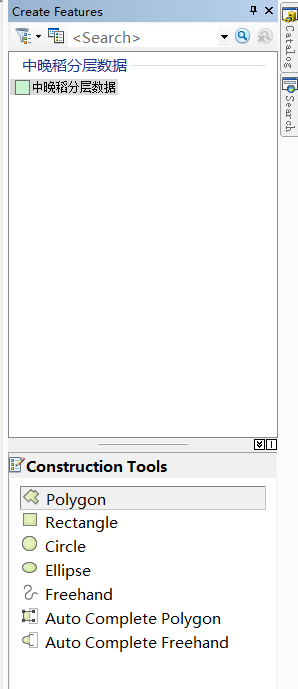

点击最右侧Create Feature打开数据采集窗口,选中目标编辑图层对数据进行采集与编辑
对于Plolygon类型的图层,可以采集多种封闭面状图形。
打开属性窗口,可对要素属性进行编辑修改。
(3)高级编辑工具的使用(Advanced Editor工具)
单击“Editor”工具条中的“Editor”按钮,在下拉菜单中选择“More Editing tools”→“Advanced Editing”命令,弹出如下图所示的工具条。
其中为拷贝工具,主要用来创建选中要素的副本;
工具主要用来在两个线要素之间创建导角曲线;
为延伸工具,其目的是延长线使之与另一线相交;
为修剪工具,用来裁剪与已选线相关的线段;
为线相交工具,使得数字化的线在数字化过程中自动与已相交的线进行相交,即自动打断;
工具主要用来将组合要素拆分成部分要素;
为化简工具,主要用来简化所选要素形状,根据设定的容限值抽稀线上的节点;最后两个工具则分别用来绘制矩形和圆形。
