Arcgis使用教程（十）ARCGIS地图制图之地图输出

ARCGIS地图制图设计的内容比较多。

从其流程来分，包含：

数据采集（包括空间图形数据和属性数据的采集）；

数据编辑：对数据进行规范化编辑处理，图形和属性数据的规范化处理等；

数据检验：检验数据的完整性、拓扑关系等。

这几个流程通常在制图出图前已经完成。

在空间数据处理完成之后，制图过程中还涉及到地图样式的总体设计，这个环节包括：

地图比例尺设定：根据制图需求，设定固定的比例尺；

页面大小的设定：页面大小的设定通常根据设定比例尺来进行计算，如果设定了固定比例尺，页面大小也就基本确定下来，需要计算或者根据经验快速调整页面大小。

地图符号系统的选择与颜色符号的色彩、大小等属性的设定：具体包括地图整饰要素符号色彩设计（具体包括指北针、比例尺、图例、标题等要素的设计与编辑）、地图图层要素符号系统和符号色彩大小设计、经纬网格样式设计。这项工作也是制图的关键阶段，直接关系制图的效果。

Arcgis制图之地图输出

输出工具

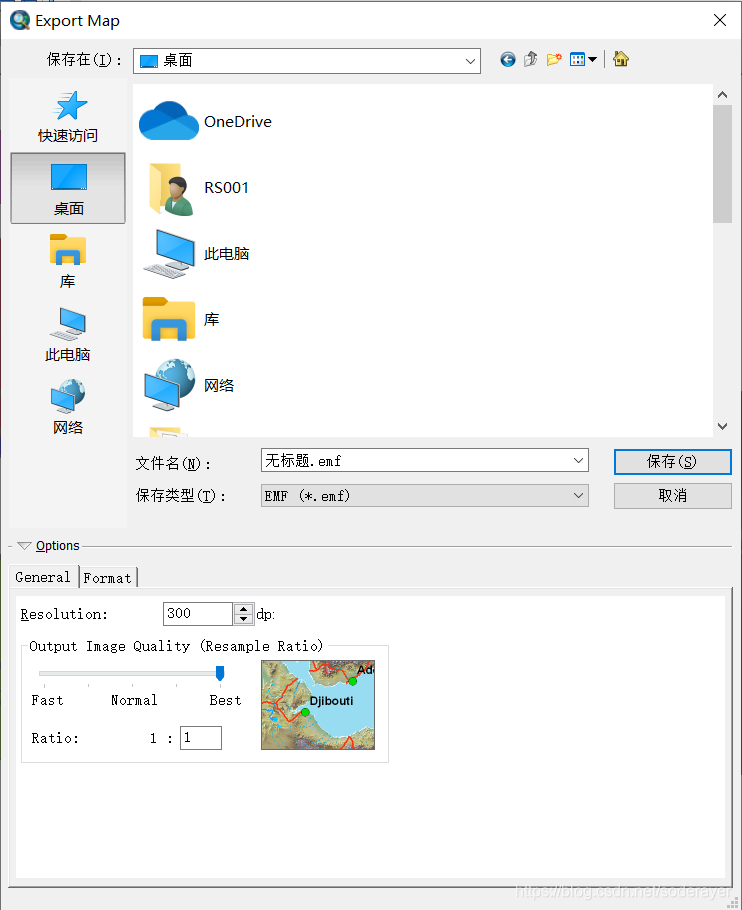

Arcgis中地图输出是采用Export Map菜单弹出窗口进行地图输出的。具体位置在File主菜单下面，该窗口信息如下：

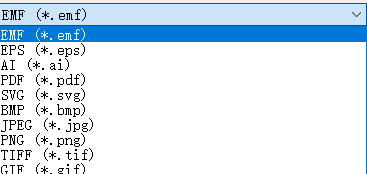

地图输出格式包括.emf、.eps、.ai、.pdf、.svg、.bmp、.jpg、.png、.tif、.gif等多种：

Resolution：分辨率，单位是DPI 。DPI是指图像每英寸长度内的像素点数。

DPI（Dots Per Inch，每英寸点数）是一个量度单位，用于点阵数码影像，指每一英寸长度中，取样、可显示或输出点的数目。【百度百科】

后面的选项是输出质量控制，可以选最高效果最好。

输出视图

以上地图输出窗口可以分别输出DataView和LayOut View窗口范围下的地图视图：

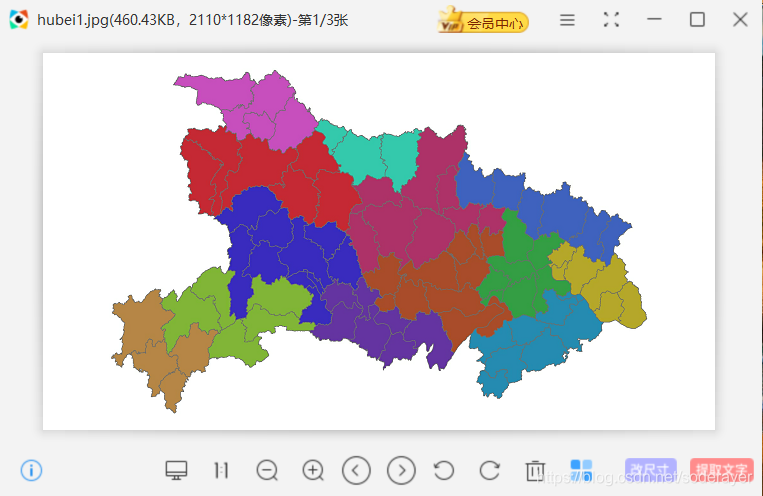

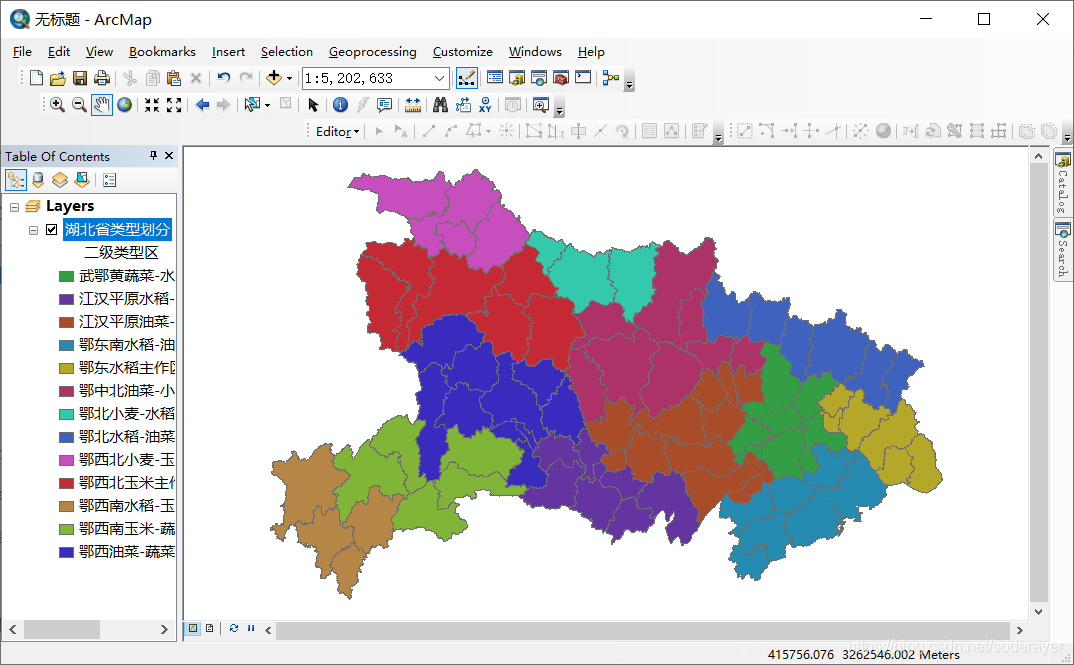

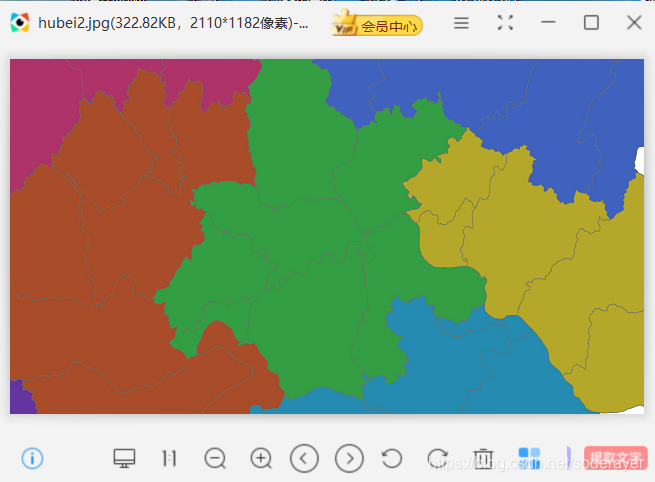

1）DataView下显示什么范围，输出的图就是什么范围：

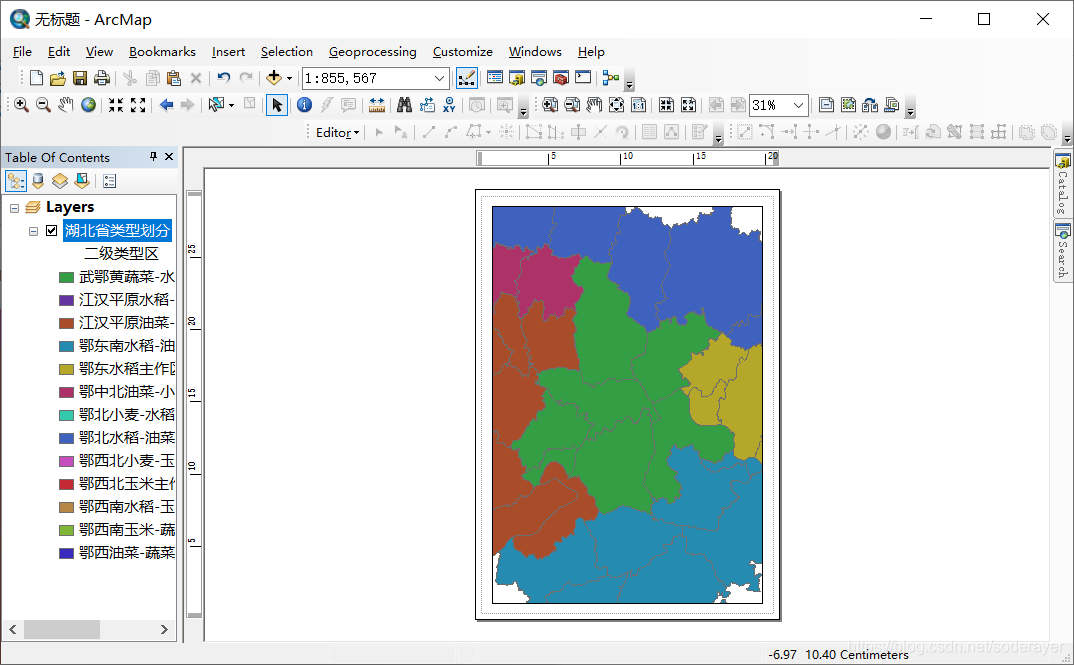

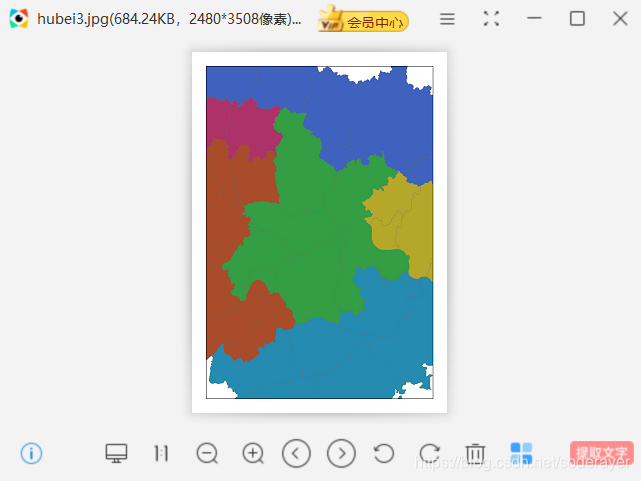

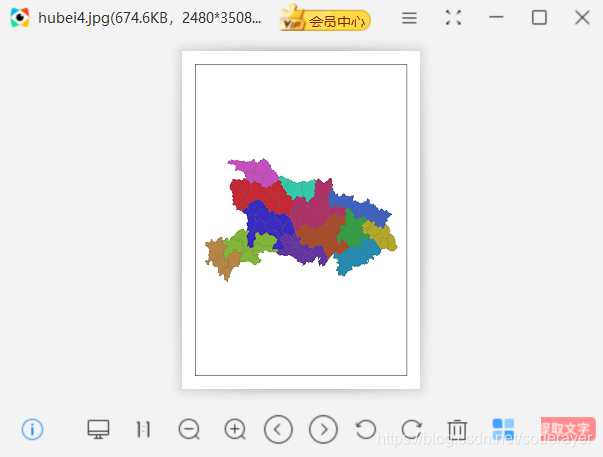

2）LayoutView下，只输出页面范围内的地图视图

具体页面大小、符号样式后面再做具体介绍了。
