Arcgis使用教程（十）ARCGIS地图制图之地图整饰要素及使用方法

1.地图三要素

 构成地图的基本内容,叫做地图要素。它包括数学要素、地理要素和整饰要素(亦称辅助要素),所以又通称地图“三要素”。

(l)数学要素,指构成地图的数学基础。例如地图投影、比例尺、控制点、坐标网、高程系、地图分幅等。这些内容是决定地图图幅范围、位置,以及控制其它内容的基础。它保证地图的精确性,作为在图上量取点位、高程、长度、面积的可靠依据,在大范围内保证多幅图的拼接使用。数学要素,对军事和经济建设都是不可缺少的内容。

(2)地理要素,是指地图上表示的具有地理位置、分布特点的自然现象和社会现象。因此,又可分为自然要素(如水文、地貌、土质、植被)和社会经济要素(如居民地、交通线、行政境界等)。

(3)整饰要素,主要指便于读图和用图的某些内容。例如：图名、图号、图例和地图资料说明,以及图内各种文字、数字注记等。

2.地图整饰要素

地图的整饰要素有多种，包括图例、图名、注记、指北针、比例尺、经纬网等。

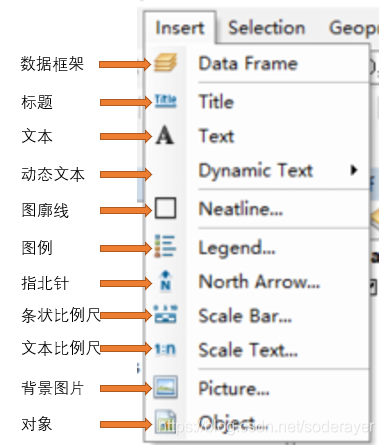

使用Insert菜单中的工具插入不同地图要素：

2.1图例

地图图例实际上是对地图符号、色彩进行设计的结果展示。

Arcgis中图例添加过程图下：

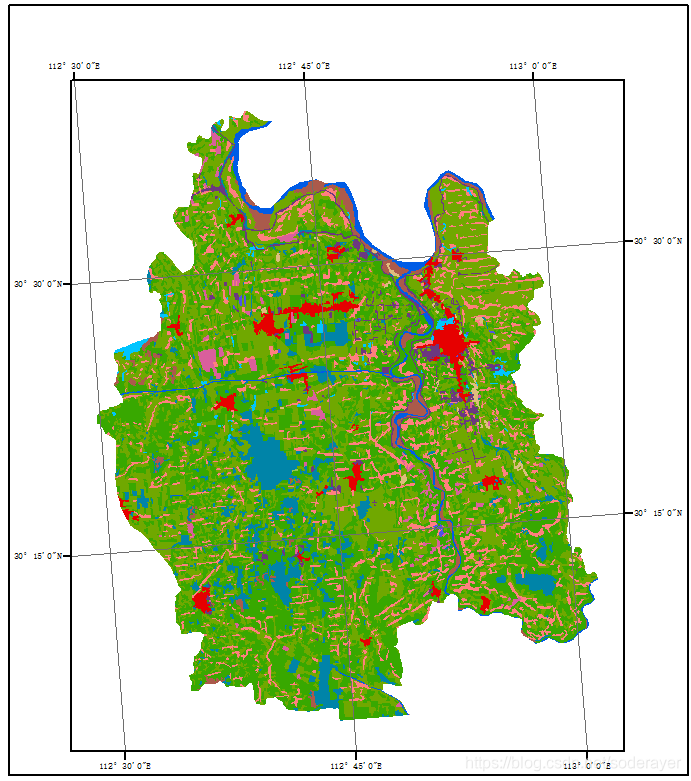

首先是已经对地图的符号色彩已经进行设计，

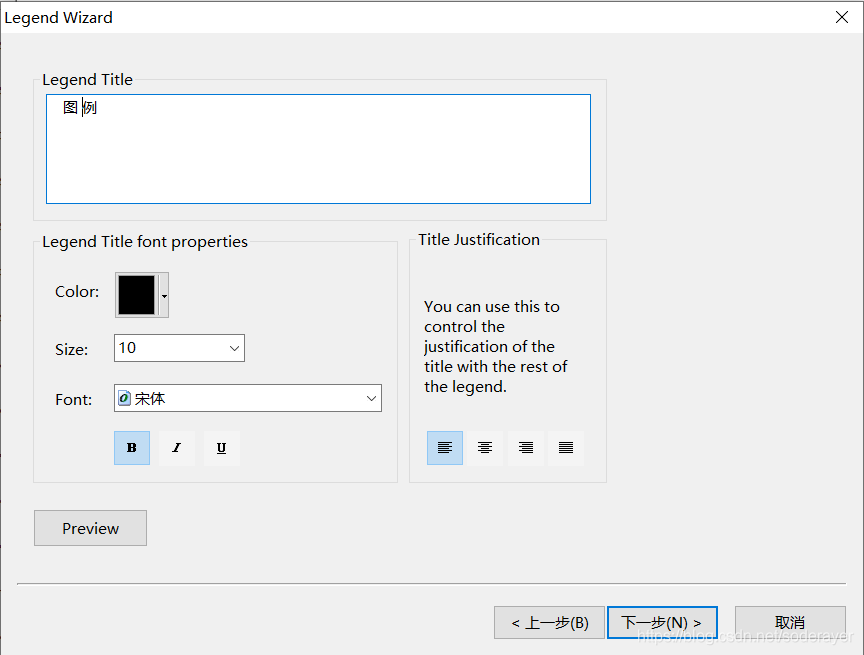

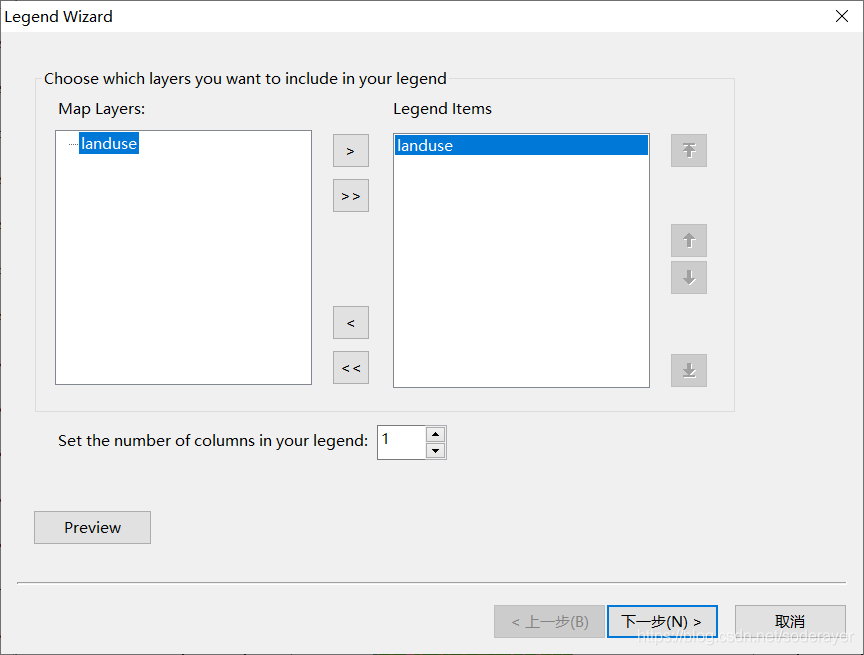

点击插入Legend，点击Legend菜单，下一步

相关属性可以后期统一调整：点击下一步

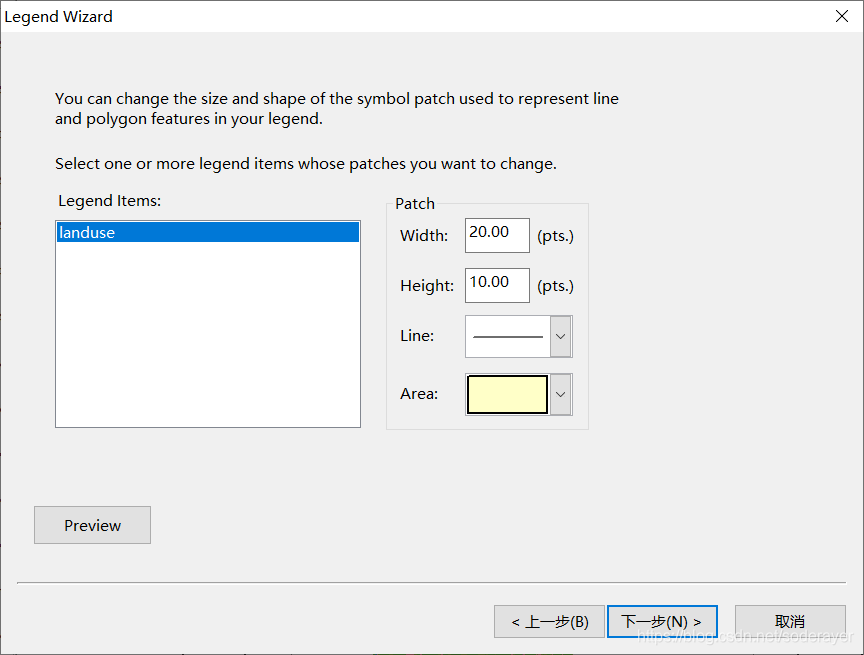

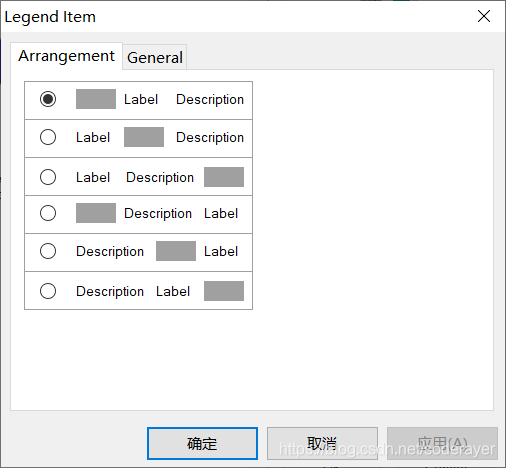

采用默认参数：下一步

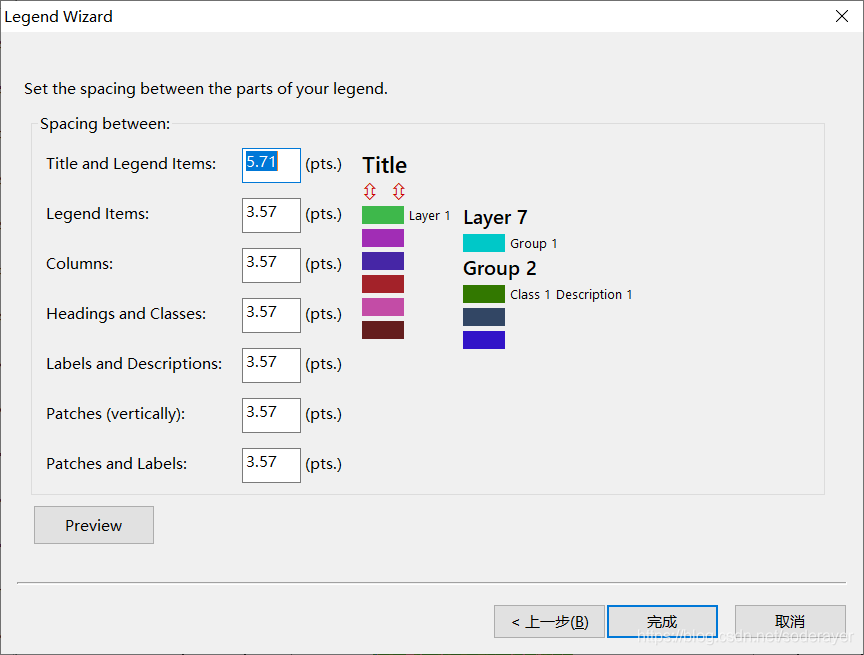

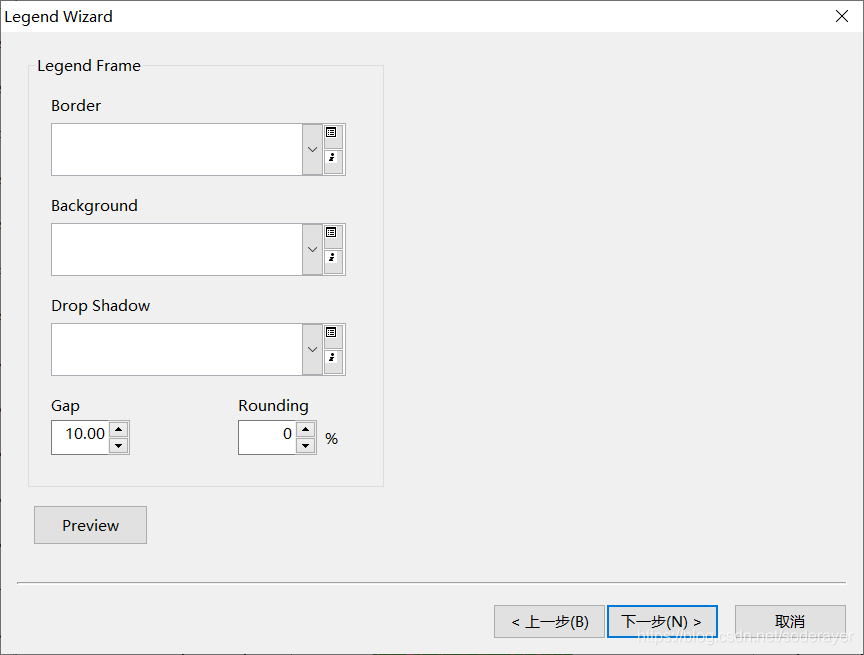

下一步：

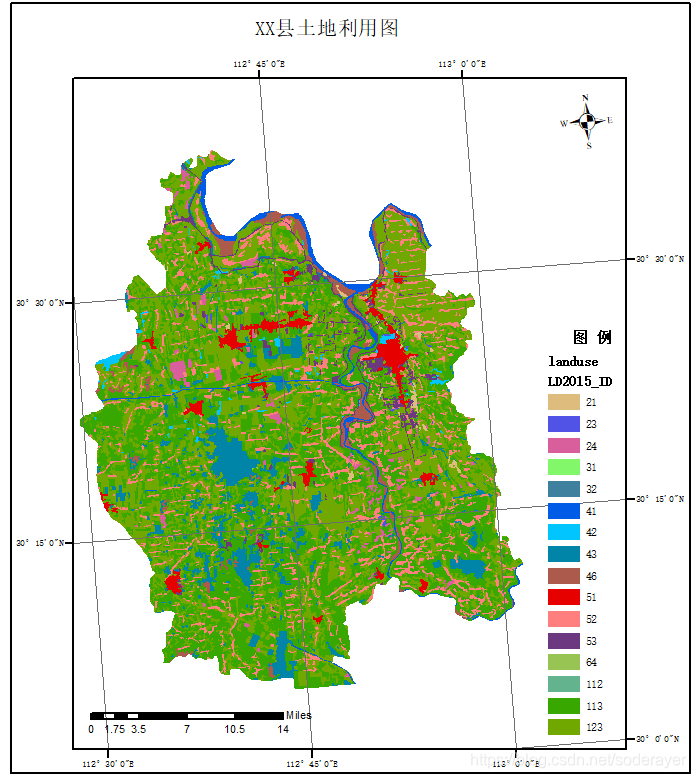

点击完成。调整一下摆放位置，同时调整一下地图显示范围。

这里图例使用的是代码，实际上应该使用文字类型，更为直观。

2.2 图名

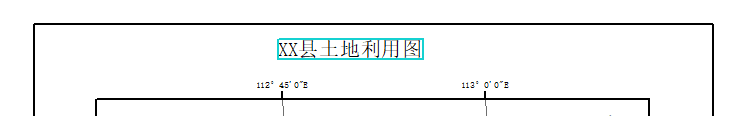

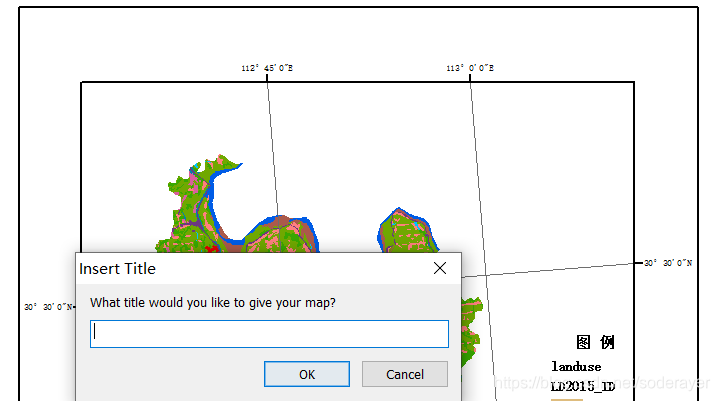

使用Title菜单插入图名：

至于文字大小样式可以双击标题进行字体属性大小颜色样式设计

2.3指北针

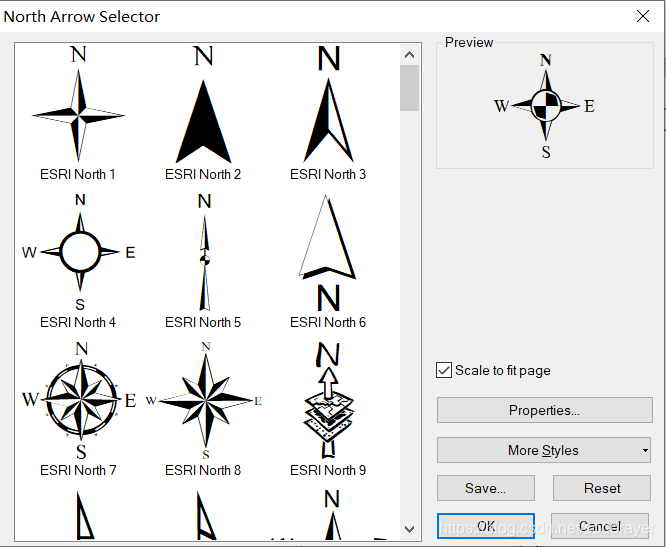

使用North Arrow插入指北针：

点击ok，移动指北针位置，就放在右上角：

2.4添加比例尺

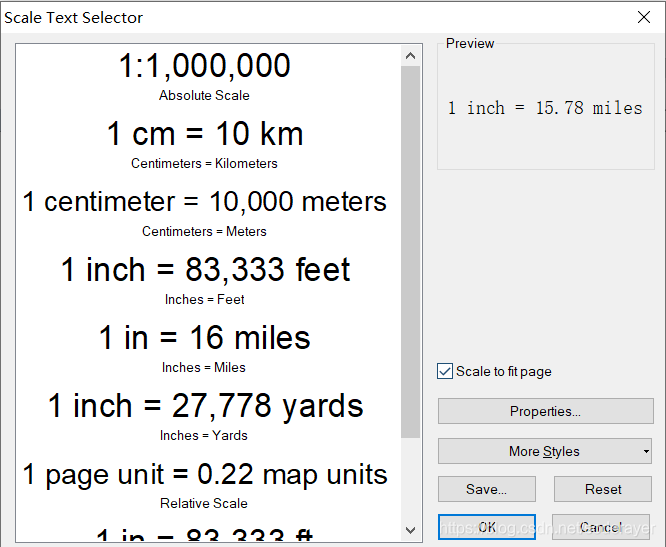

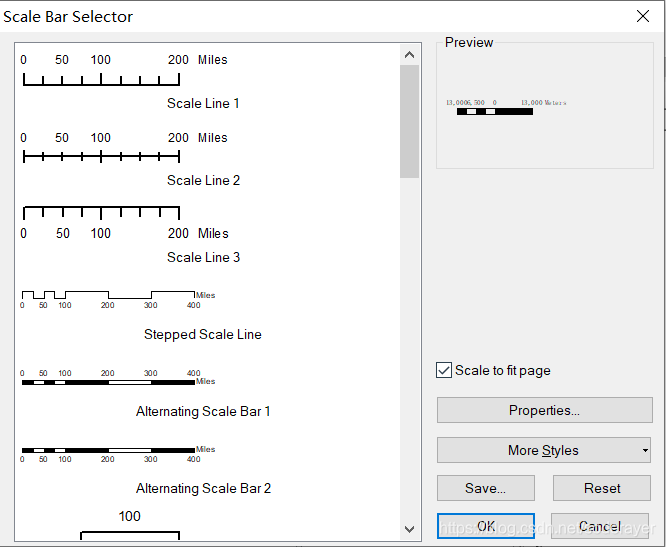

Scale Bar 和Scale Text均可

选择样式点击ok直接插入。

至此，大部分要素已经添加，后续需要修改每种要素的显示样式，包括字体大小、字体类型、颜色等样式。

3.图例要素细节设置

3.1 图例样式调整

选中图例后双击图例，打开图里设计属性窗口进行图例细节设置

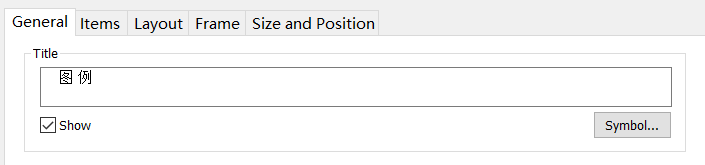

1）标题调整

标题可以根据空格来调整居中

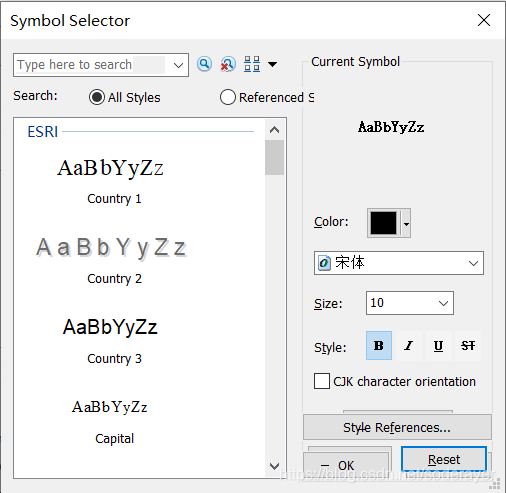

Symbol设置字体大小样式颜色：

2）图例行列数调整

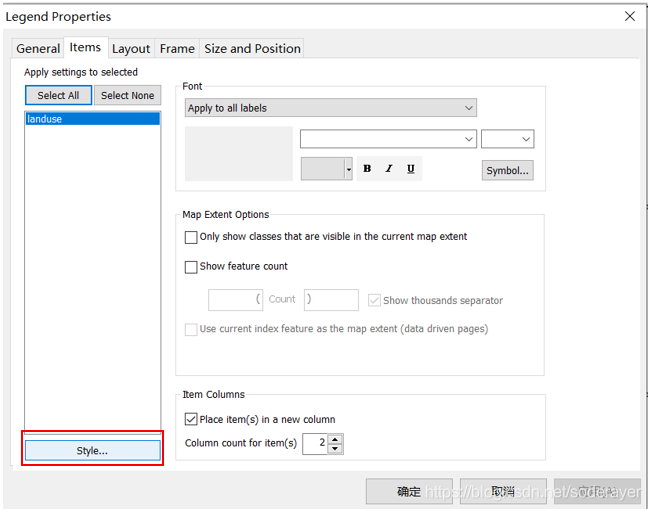

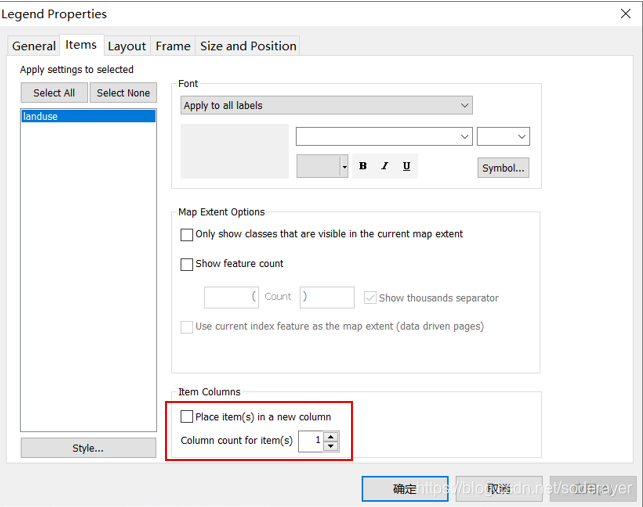

Column count for Item属性调整图例列数，设置为2看下效果：

图层样式设计：

点击Style按钮：

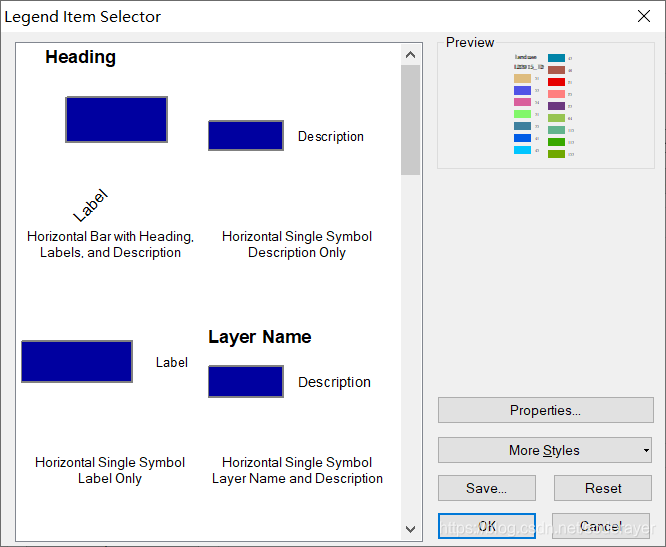

点击Propoties或者More Styles进行属性设计：

Propoties属性

设定图例样式中标签类型显示的位置

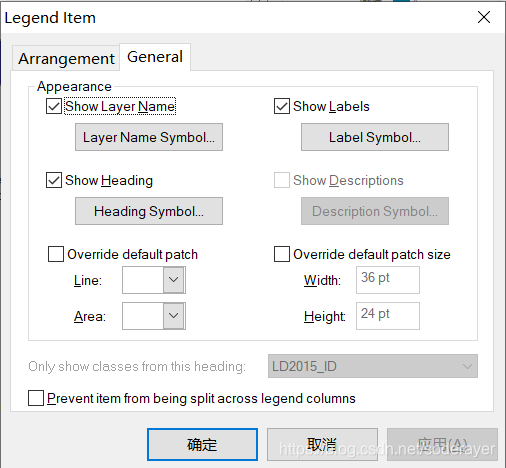

设置是否显示Layer Name、 Labels、Heading等要素以及字体大小颜色样式

More Styles可以选择更多其它图例样式

3）布局属性样式设计

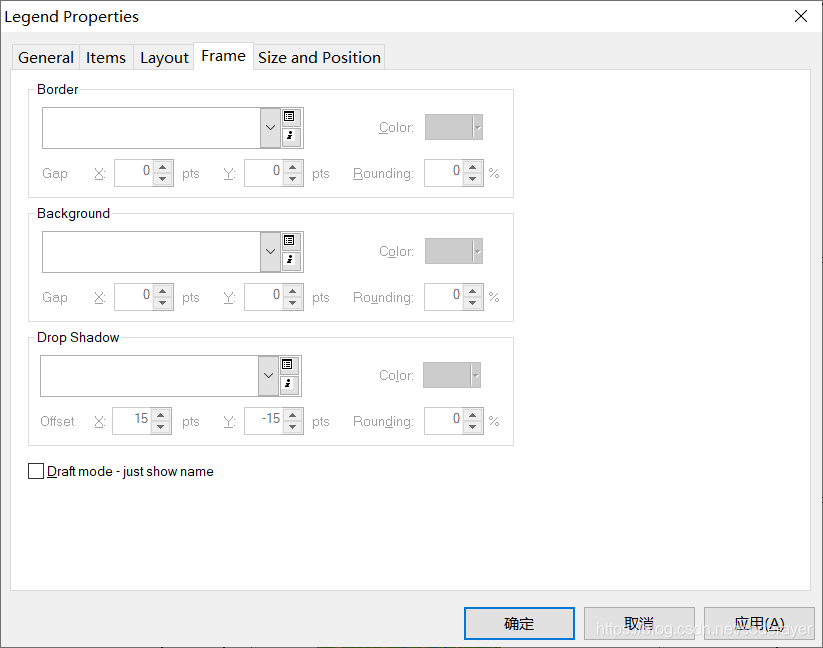

4）Frame框架属性

包括地图边框、背景、阴影等设置

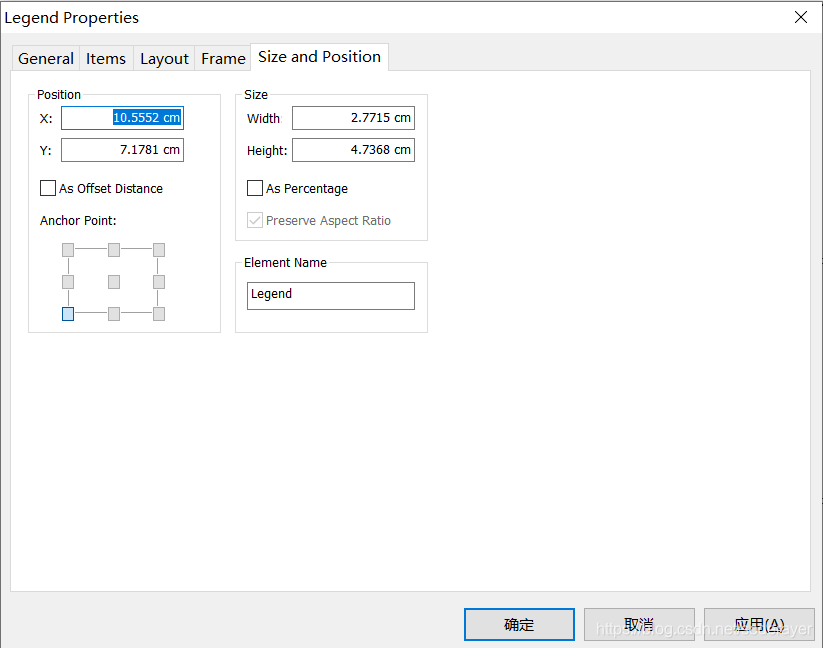

5）尺寸和位置设置

可根据数值对要素进行精确布局定位
