ArcGIS点线面要素的绘制和修改

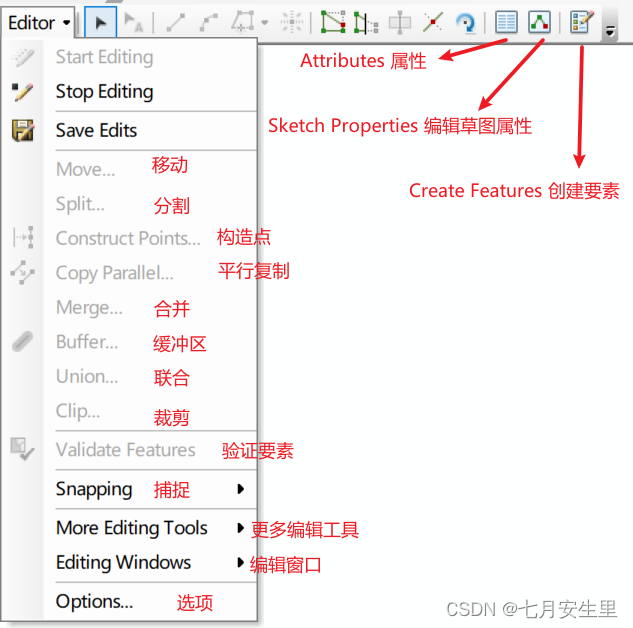

一、编辑器

编辑器工具条负责矢量图层要素的编辑，可在自定义中勾选添加编辑器工具条。

菜单栏→Customize（自定义）→Toolbars（工具栏）→Editor（编辑器）

编辑器编辑工具：

• 草图工具（Sketch Tool）：使用草图工具来创建点要素或是线或面要素的节 点。双击或是 F2 键结束草图状态，转化为要素。
• 中点（Midpoint Tool）：自动计算鼠标点击的两点的中点，自动创建节点。
• 短点弧线（End point Arc Tool）：创建指定半径的弧段。操作办法：点击 两点分别作为起止点，按 R 键输入半径
• 追踪（Trace Tool）：跟踪已有的要素，按照设置的偏移量画出新的要素。 操作办法：选中已有要素，使用 Trace 工具，按 O 键设置偏移量（前加空格表示 负偏移量），然后在地图上任意单击一点开始跟踪。
• 整形要素（Reshape Feature）：选中要素，使用 sketch 工具画线，该任务 会自动根据闭合的图形整形要素。
• 裁切面工具（Cut Polygon Feature）：对多边形要素进行内部分割，选中多 边形，使用 sketch 工具在多边形内部进行分割，则在当前图层生成新的图形。
• 镜像要素（Mirror Features）：选中要素，使用 sketch 工具画线，则以该线 为对称轴复制该要素。
• 延伸/切割线要素（Extend/Trim Features）：选中下图中左边的两条线，使用 sketch 工具画线（从上至下）,则生成右边的图形，上面一条线被延伸，下面 一条线被切掉左边的部分。

编辑器下拉框工具：

• 移动（move）：选中某要素，输入 X、Y 的偏移量，移动该要素。
• 分割（split）：打断线，与目标图层无关。可以按照长度、比例和 m 度量 值三种方式打断线。
• 构造点（divide）：与目标图层有关。如果选择的目标图层是线图层，可以 打断
