ENVI制作三维立体影像图

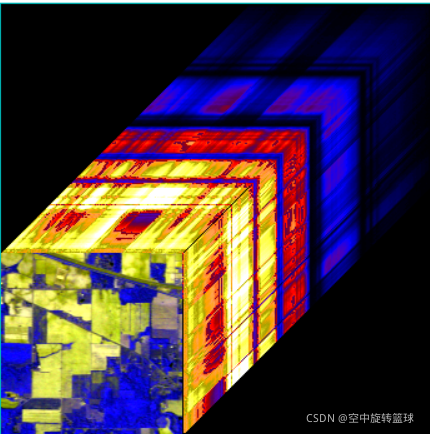

1.效果图

ENVI中的图谱立方体( Build 3D Cube)工具可以把多波谱或高光谱数据，在通常显示二维图像的基础上添加一个波谱维，实现视觉上的三位效果。首先将数据的每个波段看成个层面，并采用密度分割的方法，应用个颜色表，最终合成-一幅“三维”RGB彩色合成图像立方体。用这种图谱立方体可以很直观地表达多波谱或者高光谱数据的整体。如下图：



2.制作过程

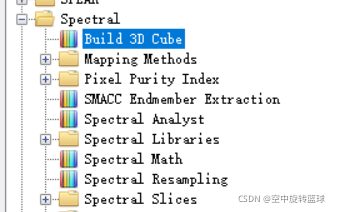

打开ENVI,在该软件中打开高光谱数据，如这里打开“indians-pines”数据。然后在工具箱中找到Spectral工具。

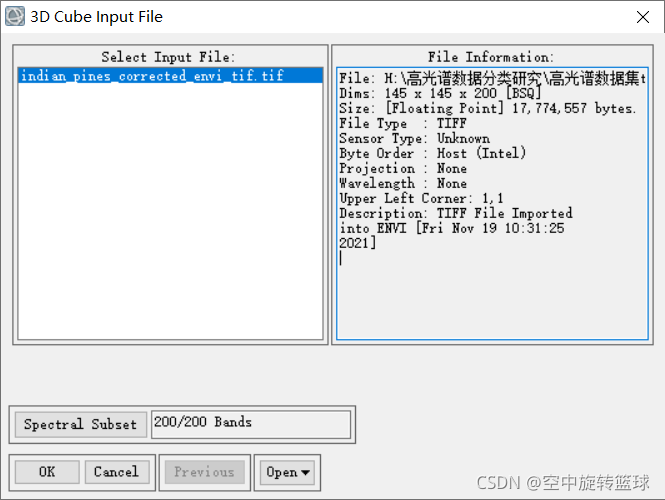

 打开Build 3D Cube工具，设置参数：

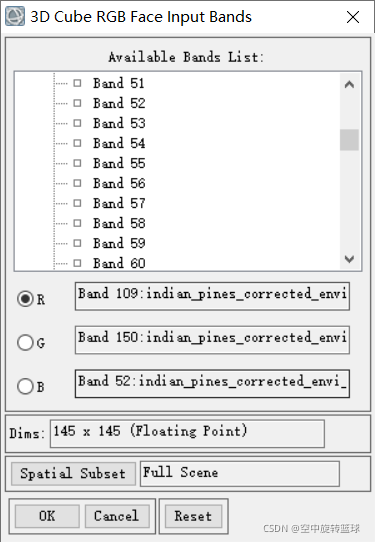

 点击OK.打开3D Cube RGB Face Input Bands参数设置界面，这里随意选择几个波段。

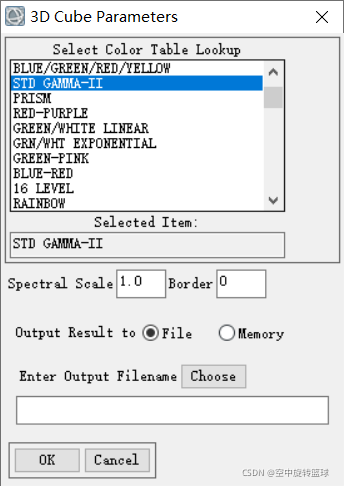

 点击OK.在打开的3D Cube Parameters对话框中，设置以下参数:

(1)选择颜色表(Select Color Table Lookup):选择标准ENVI/IDL颜色表用于密度分割。

(2)波谱缩放系数( Spectral Scale):波谱维放大系数，对于多波谱等波段数较少的数

据，可以适当的设置这个系数。

(3)边框宽度( Border):波谱维的边框宽度，默认为无边框(0)。

选择输出路径及文件名，单击OK按钮执行,就计算出结果了。
