Multisim 14.0 蒙特卡洛分析

参考文献：

https://blog.csdn.net/mndlgzzd/article/details/104328572

https://blog.csdn.net/qq_39300235/article/details/104565901

https://www.jianshu.com/p/cb44f4b457c3

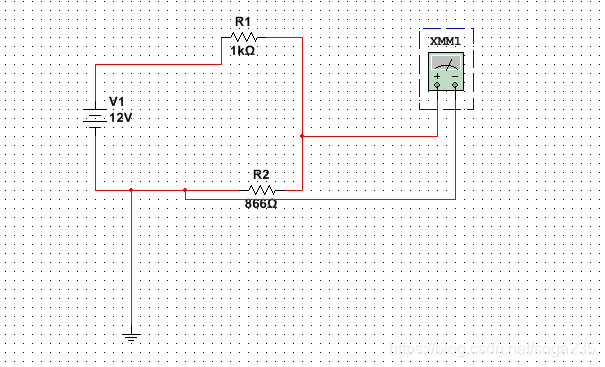

操作步骤：首先打开Multisim，构建电路：

如图1：

注意：Ground必须添加上，不然先报错没接地

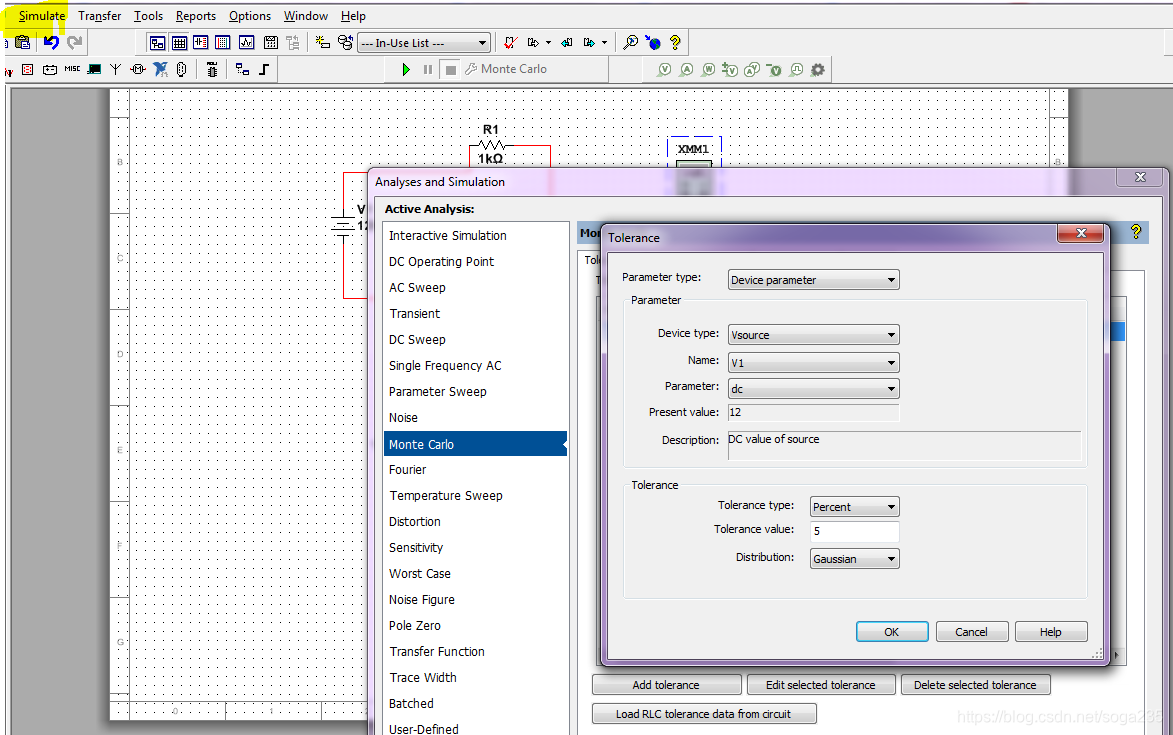

打开simulink菜单里的simulink and analysis,然后选择Monte carlo(蒙特卡洛），如图2

 然后选择其子选项里的tolerance，然后设置相应的Device parameter，如该试验中为V1，12V，误差为5%

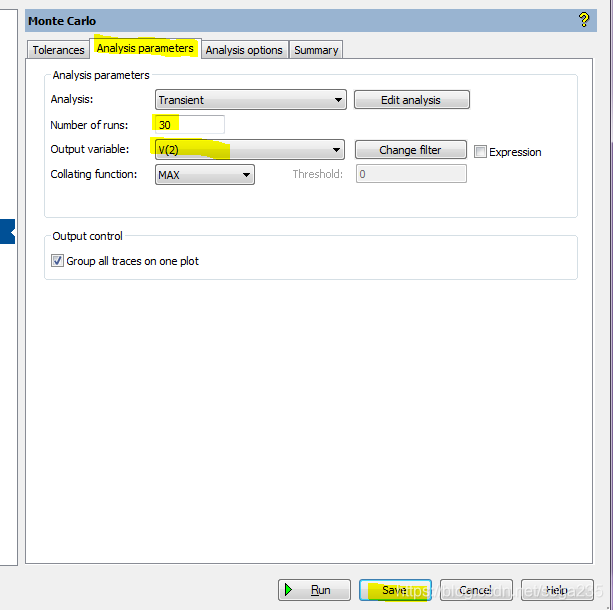

接着选择analysis parameter 如图3的参数设定，V2为图中示波器的显示值，运行步数为30步。

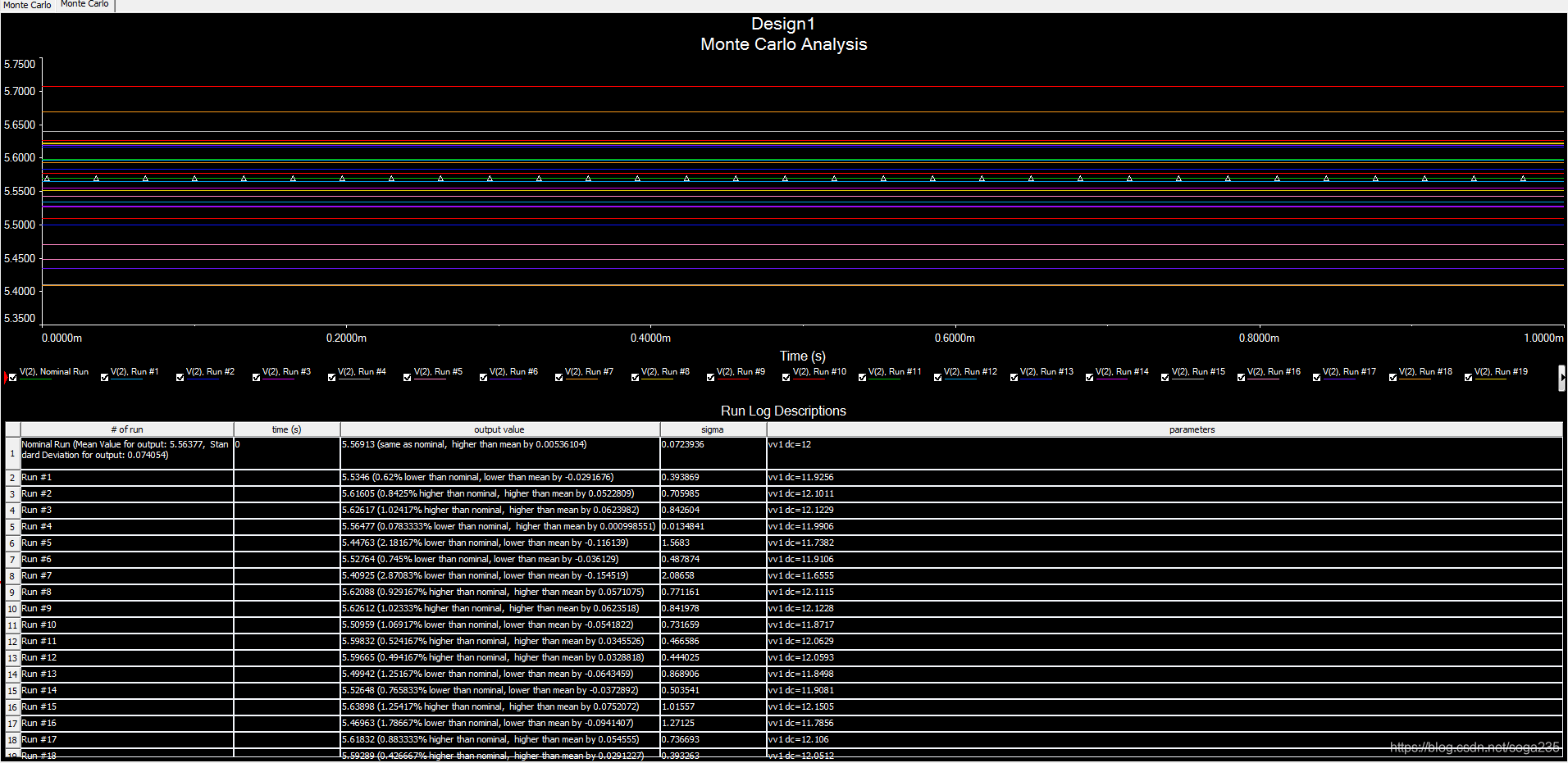

保存之后，RUN一下，即可得到：

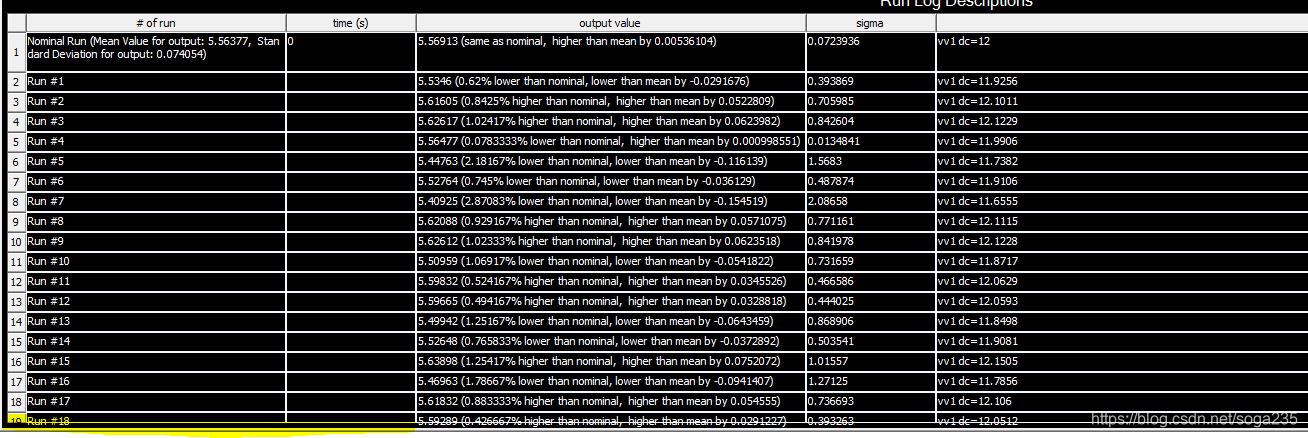

其中具体每次的运行值为如下表：

当你在图中选中某一次结果的线时，会在runlog里有删除线表示（图中黄色部分） ，该表中也可以看出输出的Mean 和deviation。

蒙特卡洛分析通常也用于Worst case 分析系统的稳定性。

其他的系统多个电阻电容操作类似。

欢迎补充！
