QEMU软件虚拟化-TCG源码分析

0x10 相关代码及调用栈

0x11 QEMU 软件虚拟化核心思想

早在 QEMU 0.10.0 时代，TCG(Tiny Code Generator) 就已成为 QEMU 的翻译引擎。TCG 起源于 C 编译器后端，后来被简化为 QEMU 的动态代码生成器。实际上，TCG 和一个真实的编译器后端一样，负责分析、优化已经生成 Host 代码。

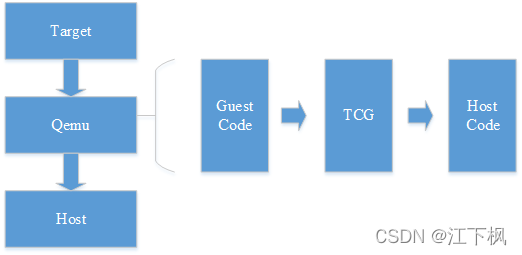

QEMU 软件虚拟化采用的思路是二进制指令翻译技术，这里 Target 表示我们要运行目标架构代码，而 Host 表示我们拥有的真实 CPU 架构，通常是 x86。QEMU 通过 TCG，提取 Target（实际上就是我们在 QEMU 所说的 Guest 虚拟机），将其翻译成 TCG 中间代码，最后再将中间代码翻译成 Host（搭载 QEMU 的真实物理机平台）架构指令。

动态翻译的基本思想就是把每一条 Target 指令切分成为若干条微操作，每条微操作由一段简单的 C 代码来实现，运行时通过一个动态代码生成器（TCG）把这些微操作组合成一个函数，最后执行这个函数，就相当于执行了一条 Target 指令。

0x12 整体代码流程

整体流程

target instruction -> micro-op -> tcg-> host instruction

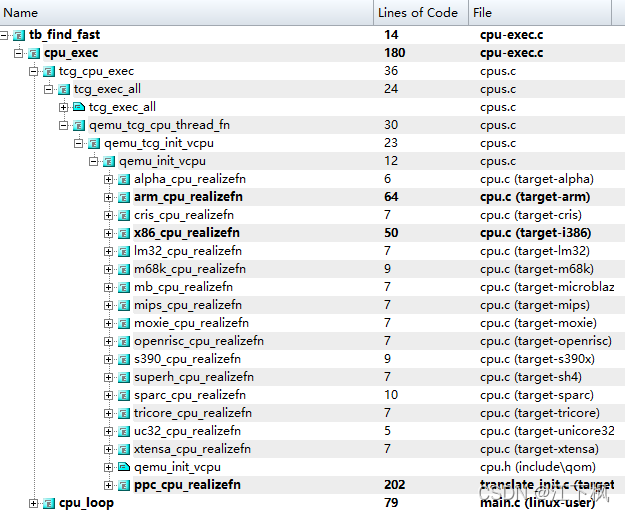

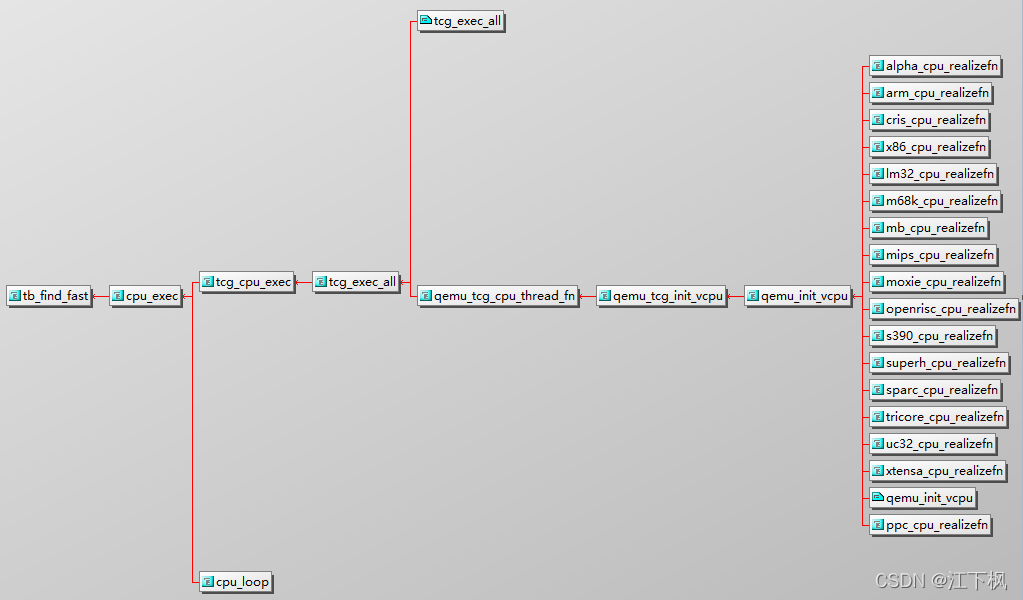

函数调用栈

linux-user/main.c -> main ->target_xxx/cpu.h -> cpu_init -> xxx_cpu_realizefn -> …

代码结构如下

相应的函数主要位于根目录下的cpu-exec.c cpus.c 以及各个架构独立的 target-xxx/cpu.c

cpu-exec.c 代码中的cpu_exec() 函数作为 TCG 执行主函数，主要负责中断异常处理、找到代码翻译块、执行

for(;;) {
    process interruptrequest;

    tb_find_fast();

    tcg_qemu_tb_exec(tc_ptr);
}

TCG 在翻译过程中，会将翻译好的代码缓存起来。因此在翻译 TB 的过程中，首先会判断 pc 对应的 TB 是否存在缓存中。如果存在，则直接取出。如果不存在，则调用 tb_find_slow() 函数，进行翻译工作。

static inline TranslationBlock *tb_find_fast(CPUArchState *env)
{
    CPUState *cpu = ENV_GET_CPU(env);
    TranslationBlock *tb;
    target_ulong cs_base, pc;
    int flags;

    /* we record a subset of the CPU state. It will
       always be the same before a given translated block
       is executed. */
    cpu_get_tb_cpu_state(env, &pc, &cs_base, &flags);
    tb = cpu->tb_jmp_cache[tb_jmp_cache_hash_func(pc)];
    if (unlikely(!tb || tb->pc != pc || tb->cs_base != cs_base ||
                 tb->flags != flags)) {
        tb = tb_find_slow(env, pc, cs_base, flags);
    }
    return tb;
}

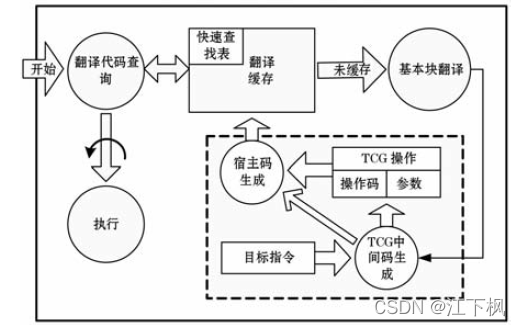

整体翻译流程如下

这张图结合后面实际的源码，会有更好的效果。

0x20 指令翻译核心步骤

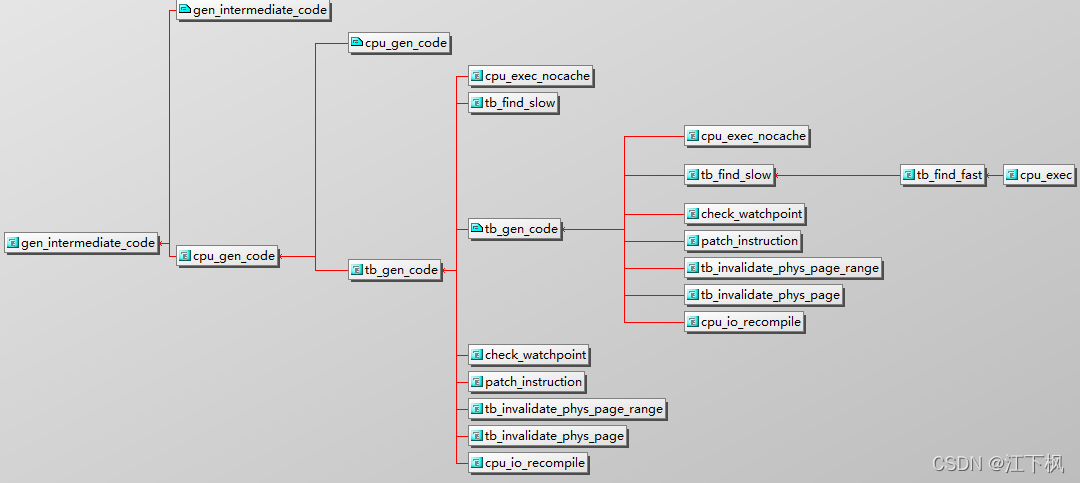

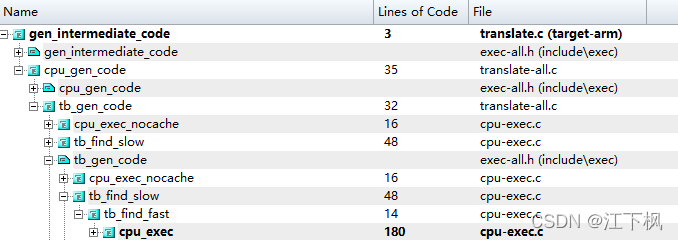

TCG 一些核心翻译函数

上述流程图是从 CPU 初始化到生成 TCG 中间代码的过程，部分代码与 Target 强相关，从如下 References 可以看出

0x21 节可以忽略，只是所做的额外分析，不影响 TCG 代码流程分析。

0x21 可以忽略的 pc

pc 实际上就是 env->pc，env 是在哪里赋值的呢？经过检查，函数 tcg_exec_all() 的 1385 行对其进行了赋值

static void tcg_exec_all(void)
{
    int r;

    /* Account partial waits to QEMU_CLOCK_VIRTUAL.  */
    qemu_clock_warp(QEMU_CLOCK_VIRTUAL);

    if (next_cpu == NULL) {
        next_cpu = first_cpu;
    }
    for (; next_cpu != NULL && !exit_request; next_cpu = CPU_NEXT(next_cpu)) {
        CPUState *cpu = next_cpu;
        CPUArchState *env = cpu->env_ptr;	// 赋值

        qemu_clock_enable(QEMU_CLOCK_VIRTUAL,
                          (cpu->singlestep_enabled & SSTEP_NOTIMER) == 0);

        if (cpu_can_run(cpu)) {
            r = tcg_cpu_exec(env);
            if (r == EXCP_DEBUG) {
                cpu_handle_guest_debug(cpu);
                break;
            }
        } else if (cpu->stop || cpu->stopped) {
            break;
        }
    }
    exit_request = 0;
}

这里可以看到，每个 CPU 是用 tail queue 数据结构进行管理的。暂时没有发现这个 pc 到底是怎么得到的。

0x22 追踪 tb_find_slow 翻译

如果没有可供翻译的代码，就使用 tb_gen_code() 完成代码的翻译工作

 not_found:
   /* if no translated code available, then translate it now */
    tb = tb_gen_code(cpu, pc, cs_base, flags, 0);

 found:
    /* Move the last found TB to the head of the list */
    if (likely(*ptb1)) {
        *ptb1 = tb->phys_hash_next;
        tb->phys_hash_next = tcg_ctx.tb_ctx.tb_phys_hash[h];
        tcg_ctx.tb_ctx.tb_phys_hash[h] = tb;
    }
    /* we add the TB in the virtual pc hash table */
    cpu->tb_jmp_cache[tb_jmp_cache_hash_func(pc)] = tb;
    return tb;

tb_gen_code()定义在文件 translate-all.c

• 使用 tb_alloc() 分配一个新的翻译块 tb，用于记录将要翻译的 pc 等信息。如果翻译块太多或者生成的代码太多，则清空翻译缓存 TBs。
• 使用 cpu_gen_code() 翻译 tb，并将翻译好的代码存在一个缓冲区中（gen_code_buf）

TranslationBlock *tb_gen_code(CPUState *cpu,
                              target_ulong pc, target_ulong cs_base,
                              int flags, int cflags)
{
    CPUArchState *env = cpu->env_ptr;
    TranslationBlock *tb;		// 分配 TB 对象
    tb_page_addr_t phys_pc, phys_page2;
    target_ulong virt_page2;
    int code_gen_size;

    phys_pc = get_page_addr_code(env, pc);
    tb = tb_alloc(pc);			// 分配一个新的 TB，如果 TBs 太多，或者太多的生成代码，则清空
    if (!tb) {
        /* flush must be done */
        tb_flush(env);
        /* cannot fail at this point */
        tb = tb_alloc(pc);
        /* Don't forget to invalidate previous TB info.  */
        tcg_ctx.tb_ctx.tb_invalidated_flag = 1;
    }
    tb->tc_ptr = tcg_ctx.code_gen_ptr;
    tb->cs_base = cs_base;
    tb->flags = flags;
    tb->cflags = cflags;
    cpu_gen_code(env, tb, &code_gen_size);
    tcg_ctx.code_gen_ptr = (void *)(((uintptr_t)tcg_ctx.code_gen_ptr +
            code_gen_size + CODE_GEN_ALIGN - 1) & ~(CODE_GEN_ALIGN - 1));

    /* check next page if needed */
    virt_page2 = (pc + tb->size - 1) & TARGET_PAGE_MASK;
    phys_page2 = -1;
    if ((pc & TARGET_PAGE_MASK) != virt_page2) {
        phys_page2 = get_page_addr_code(env, virt_page2);
    }
    tb_link_page(tb, phys_pc, phys_page2);
    return tb;
}

继续分析 cpu_gen_code() ，如果首条指令是无效的，则函数返回非零值。虚拟 CPU 能够基于此触发一个异常。gen_code_size_ptr 包括了生成代码（host code）的长度。

0x23 指令翻译核心函数 cpu_gen_code

变量 s 作为 TCG 上下文

TCGContext 的定义（部分代码）

struct TCGContext {
    uint8_t *pool_cur, *pool_end;
    TCGPool *pool_first, *pool_current;
    TCGLabel *labels;
    int nb_labels;
    TCGTemp *temps; /* globals first, temps after */
    int nb_globals;
    int nb_temps;
    /* index of free temps, -1 if none */
    int first_free_temp[TCG_TYPE_COUNT * 2];

    /* goto_tb support */
    uint8_t *code_buf;
    unsigned long *tb_next;
    uint16_t *tb_next_offset;
    uint16_t *tb_jmp_offset; /* != NULL if USE_DIRECT_JUMP */

    /* liveness analysis */
    uint16_t *op_dead_args; /* for each operation, each bit tells if the
                               corresponding argument is dead */

    /* tells in which temporary a given register is. It does not take
       into account fixed registers */
    int reg_to_temp[TCG_TARGET_NB_REGS];
    TCGRegSet reserved_regs;
    tcg_target_long current_frame_offset;
    tcg_target_long frame_start;
    tcg_target_long frame_end;
    int frame_reg;

    uint8_t *code_ptr;
    TCGTemp static_temps[TCG_MAX_TEMPS];

    TCGHelperInfo *helpers;
    int nb_helpers;
    int allocated_helpers;
    int helpers_sorted;
};

在对一个翻译块进行二进制翻译时，TCG 需要维护一些信息完成动态翻译，即 TCGContext，TCG 上下文包含三类信息：内存池、标号和变量¹。

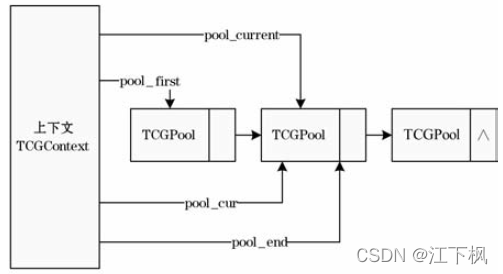

• TCGPool：内存池，用于二进制转换期间的内存管理。为了提高性能，TCG 在初始化期间分配了较大的存储空间（32K）。TCG 需要内存时，直接从中获取，当内存池剩余空间不满足申请需求，再申请新内存。内存池之间通过链表维护。

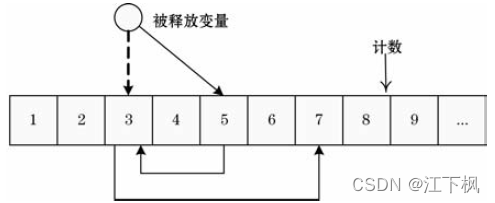

• TCG 变量：临时、局部和全局变量。在 TCG 上下文中，所有变量存放在一个静态分配的数组中。不再使用的变量，使用链表链接。先从被释放链表中分配，后从静态数组中分配。

具体翻译代码如下

int cpu_gen_code(CPUArchState *env, TranslationBlock *tb, int *gen_code_size_ptr)
{
    TCGContext *s = &tcg_ctx;
    tcg_insn_unit *gen_code_buf;
    int gen_code_size;
#ifdef CONFIG_PROFILER
    int64_t ti;
#endif

#ifdef CONFIG_PROFILER
    s->tb_count1++; /* includes aborted translations because of
                       exceptions */
    ti = profile_getclock();
#endif
    tcg_func_start(s);

    gen_intermediate_code(env, tb);

    trace_translate_block(tb, tb->pc, tb->tc_ptr);

    /* generate machine code */
    gen_code_buf = tb->tc_ptr;
    tb->tb_next_offset[0] = 0xffff;
    tb->tb_next_offset[1] = 0xffff;
    s->tb_next_offset = tb->tb_next_offset;
#ifdef USE_DIRECT_JUMP
    s->tb_jmp_offset = tb->tb_jmp_offset;
    s->tb_next = NULL;
#else
    s->tb_jmp_offset = NULL;
    s->tb_next = tb->tb_next;
#endif

#ifdef CONFIG_PROFILER
    s->tb_count++;
    s->interm_time += profile_getclock() - ti;
    s->code_time -= profile_getclock();
#endif
    gen_code_size = tcg_gen_code(s, gen_code_buf);
    *gen_code_size_ptr = gen_code_size;
#ifdef CONFIG_PROFILER
    s->code_time += profile_getclock();
    s->code_in_len += tb->size;
    s->code_out_len += gen_code_size;
#endif

    return 0;
}

目标指令翻译成 TCG 中间码

gen_intermediate_code() 函数定义在不同架构的 target-xxx/translate.c 文件中。该函数将 target 指令翻译成中间码。操作码和操作数分开存储。操作码存放在 gen_opc_buf变量，操作数存放在 gen_opparam_buf变量。翻译过程就是不断向上述两个缓冲区填充操作码和操作数。

TARGET 与平台有很强相关性，因此，上述函数在不同架构的文件代码中都会有单独定义，并且代码差距比较大。我们以摩托罗拉的 m68k 为例，看看 m68k 架构是怎么翻译成 TCG 中间代码的。

void gen_intermediate_code(CPUM68KState *env, TranslationBlock *tb)
{
    gen_intermediate_code_internal(m68k_env_get_cpu(env), tb, false);
}

Guest code 翻译步骤都在函数 gen_intermediate_code_internal() ，将基本块（basic block, tb） 翻译成 TCG 中间代码（intermediate code）。

gen_intermediate_code_internal(M68kCPU *cpu, TranslationBlock *tb,
                               bool search_pc)
{
	CPUState *cs = CPU(cpu);		// CPU状态
    CPUM68KState *env = &cpu->env;	// 模拟器CPU状态
    DisasContext dc1, *dc = &dc1;	// 反汇编代码上下文
    uint16_t *gen_opc_end;			//
    CPUBreakpoint *bp;				//
    int j, lj;
    target_ulong pc_start;
    int pc_offset;
    int num_insns;
    int max_insns;
    /* ... */

    /* generate intermediate code */
    pc_start = tb->pc;				// tb翻译块的开始

    dc->tb = tb;

    gen_opc_end = tcg_ctx.gen_opc_buf + OPC_MAX_SIZE;
	// 将基本快上下文拷贝到反汇编代码上下文
    dc->env = env;
    dc->is_jmp = DISAS_NEXT;		// 接下来要反汇编的指令类型
    dc->pc = pc_start;				// 将要翻译的指令
    dc->cc_op = CC_OP_DYNAMIC;
    dc->singlestep_enabled = cs->singlestep_enabled;
    dc->fpcr = env->fpcr;
    dc->user = (env->sr & SR_S) == 0;
    dc->is_mem = 0;
    dc->done_mac = 0;
    lj = -1;
    num_insns = 0;					// 已经翻译的指令数
    max_insns = tb->cflags & CF_COUNT_MASK;
    if (max_insns == 0)
        max_insns = CF_COUNT_MASK;

    gen_tb_start();
}

gen_tb_start() 函数定义在头文件 include/exec/gen-icount.h 中，与架构无关，Unicorn 在移植的 QEMU 的过程中，已经进行了修改

static inline void gen_tb_start(void)
{
    TCGv_i32 count;
    TCGv_i32 flag;

    exitreq_label = gen_new_label();
    flag = tcg_temp_new_i32();
    tcg_gen_ld_i32(flag, cpu_env,
                   offsetof(CPUState, tcg_exit_req) - ENV_OFFSET);
    tcg_gen_brcondi_i32(TCG_COND_NE, flag, 0, exitreq_label);
    tcg_temp_free_i32(flag);

    if (!use_icount)
        return;

    icount_label = gen_new_label();
    count = tcg_temp_local_new_i32();
    tcg_gen_ld_i32(count, cpu_env,
                   -ENV_OFFSET + offsetof(CPUState, icount_decr.u32));
    /* This is a horrid hack to allow fixing up the value later.  */
    icount_arg = tcg_ctx.gen_opparam_ptr + 1;
    tcg_gen_subi_i32(count, count, 0xdeadbeef);

    tcg_gen_brcondi_i32(TCG_COND_LT, count, 0, icount_label);
    tcg_gen_st16_i32(count, cpu_env,
                     -ENV_OFFSET + offsetof(CPUState, icount_decr.u16.low));
    tcg_temp_free_i32(count);
}

开始翻译

    gen_tb_start();
    do {
        pc_offset = dc->pc - pc_start;
        gen_throws_exception = NULL;		// 翻译未出现异常
        // 遍历每个断点
        if (unlikely(!QTAILQ_EMPTY(&cs->breakpoints))) {
            QTAILQ_FOREACH(bp, &cs->breakpoints, entry) {
                if (bp->pc == dc->pc) {
                    gen_exception(dc, dc->pc, EXCP_DEBUG);
                    dc->is_jmp = DISAS_JUMP;
                    break;
                }
            }
            if (dc->is_jmp)
                break;
        }
        if (search_pc) {
            j = tcg_ctx.gen_opc_ptr - tcg_ctx.gen_opc_buf;
            if (lj < j) {
                lj++;
                while (lj < j)
                    tcg_ctx.gen_opc_instr_start[lj++] = 0;
            }
            tcg_ctx.gen_opc_pc[lj] = dc->pc;
            tcg_ctx.gen_opc_instr_start[lj] = 1;
            tcg_ctx.gen_opc_icount[lj] = num_insns;
        }
        if (num_insns + 1 == max_insns && (tb->cflags & CF_LAST_IO))
            gen_io_start();
        dc->insn_pc = dc->pc;
	disas_m68k_insn(env, dc);	// m68k instruction -> TCG IR
        num_insns++;
    } while (!dc->is_jmp && tcg_ctx.gen_opc_ptr < gen_opc_end &&
             !cs->singlestep_enabled &&
             !singlestep &&
             (pc_offset) < (TARGET_PAGE_SIZE - 32) &&
             num_insns < max_insns);

    if (tb->cflags & CF_LAST_IO)
        gen_io_end();
    if (unlikely(cs->singlestep_enabled)) {
        /* Make sure the pc is updated, and raise a debug exception.  */
        if (!dc->is_jmp) {
            gen_flush_cc_op(dc);
            tcg_gen_movi_i32(QREG_PC, dc->pc);
        }
        gen_helper_raise_exception(cpu_env, tcg_const_i32(EXCP_DEBUG));
    } else {
        switch(dc->is_jmp) {
        case DISAS_NEXT:
            gen_flush_cc_op(dc);
            gen_jmp_tb(dc, 0, dc->pc);
            break;
        default:
        case DISAS_JUMP:
        case DISAS_UPDATE:
            gen_flush_cc_op(dc);
            /* indicate that the hash table must be used to find the next TB */
            tcg_gen_exit_tb(0);
            break;
        case DISAS_TB_JUMP:
            /* nothing more to generate */
            break;
        }
    }
    gen_tb_end(tb, num_insns);

调用 disas_m68k_insn() 将 m68k 指令翻译成 TCG IR（TCG 中间代码）。 TCG 的所有微操作，都在文件./tcg/tcg-op.h中

TCG 中间码翻译成宿主机指令

tcg_gen_code() 函数定义在 tcg.c 文件中。该函数将中间代码翻译成 host code。

int tcg_gen_code(TCGContext *s, tcg_insn_unit *gen_code_buf)
{
#ifdef CONFIG_PROFILER
    {
        int n;
        n = (s->gen_opc_ptr - s->gen_opc_buf);
        s->op_count += n;
        if (n > s->op_count_max)
            s->op_count_max = n;

        s->temp_count += s->nb_temps;
        if (s->nb_temps > s->temp_count_max)
            s->temp_count_max = s->nb_temps;
    }
#endif

    tcg_gen_code_common(s, gen_code_buf, -1);

    /* flush instruction cache */
    flush_icache_range((uintptr_t)s->code_buf, (uintptr_t)s->code_ptr);

    return tcg_current_code_size(s);
}

将 TCG 中间码翻译成 host 机器码的函数是 tcg_gen_code_common 。主要过程如下

• 从缓存中找到 TCG 操作码和相应参数；
• 为输入参数分配 host 平台的寄存器；
• 为输出参数分配 host 平台的寄存器；
• 输出翻译好的二进制指令到翻译缓存中。

从代码层面分析，tcg_reg_alloc_op主要是分析该指令的输入、输出约束，根据这些约束分配寄存器等，然后调用tcg_out_op将该中间码翻译成host机器码。

0x30 总结

0x31 CPU 初始化

main_loop(…){/vl.c} :

函数 main_loop 初始化 qemu_main_loop_start() 然后进入无限循环 cpu_exec_all() ， 这个是 QEMU 的一个主要循环，在里面会不断的判断一些条件，如虚拟机的关机断电之类的。²

qemu_main_loop_start(…){/cpus.c} :

函数设置系统变量 qemu_system_ready = 1 并且重启所有的线程并且等待一个条件变量。

cpu_exec_all(…){/cpus.c} :

它是 cpu 循环，QEMU 能够启动 256 个 cpu 核，但是这些核将会分时运行，然后执行 qemu_cpu_exec() 。

struct CPUState{/target-xyz/cpu.h} :

它是 cpu 状态结构体，关于 cpu 的各种状态，不同架构下面还有不同。

cpu_exec(…){/cpu-exec.c}:

这个函数是主要的执行循环，这里第一次翻译之前说 TB，TB 被初始化为 TranslationBlock *tb)，然后不停的执行异常处理。其中嵌套了两个无限循环 find tb_find_fast() 和 tcg_qemu_tb_exec().

cantb_find_fast() 为客户机初始化查询下一个 TB，并且生成主机代码。

tcg_qemu_tb_exec() 执行生成的主机代码

0x32 TB 初始化

struct TranslationBlock {/exec-all.h}:

结构体 TranslationBlock 包含下面的成员：PC, CS_BASE, Flags （表明TB）, tc_ptr (指向这个TB翻译代码的指针), tb_next_offset[2], tb_jmp_offset[2] (接下去的Tb), *jmp_next[2], *jmp_first (之前的TB).

tb_find_fast(…){/cpu-exec.c} :

函数通过调用获得程序指针计数器，然后传到一个哈希函数从 tb_jmp_cache[] （一个哈希表）得到TB的所以，所以使用 tb_jmp_cache 可以找到下一个TB。如果没有找到下一个 TB，则使用tb_find_slow。

tb_find_slow(…){/cpu-exec.c}:

这个是在快速查找失败以后试图去访问物理内存，寻找 TB。

0x33 指令翻译

tb_gen_code(…){/exec.c}:

开始分配一个新的 TB，TB 的 PC 是刚刚从 CPUstate 里面通过 using get_page_addr_code() 找到的

phys_pc = get_page_addr_code(env, pc);
tb = tb_alloc(pc);

ph 当调用 cpu_gen_code() 以后，接着会调用 tb_link_page() ，它将增加一个新的 TB，并且指向它的物理页表。

cpu_gen_code(…){translate-all.c}:

函数初始化真正的代码生成，在这个函数里面有下面的函数调用：

gen_intermediate_code(){/target-arch/translate.c}->gen_intermediate_code_internal(){/target-arch/translate.c }->disas_insn(){/target-arch/translate.c}

disas_insn(){/target-arch/translate.c}：

函数 disas_insn() 真正的实现将客户机代码翻译成 TCG 代码，它通过一长串的switch case，将不同的指令做不同的翻译，最后调用 tcg_gen_code。

tcg_gen_code(…){/tcg/tcg.c}:

这个函数将 TCG 的代码转化成主机代码，这个就不细细说明了，和前面类似。

#define tcg_qemu_tb_exec(…){/tcg/tcg.g}:

通过上面的步骤，当 TB 生成以后就通过这个函数进行执行

next_tb = tcg_qemu_tb_exec(tc_ptr) :

extern uint8_t code_gen_prologue[];

#define tcg_qemu_tb_exec(tb_ptr) ((long REGPARM(*)(void *)) code_gen_prologue)(tb_ptr)

术语说明

• TB: TranslationBlock, 翻译块

• TCG: Tiny Code Generator, 微型代码生成器

• IR: Intermediate Representation

• Backend Ops: 前端翻译器

• Frontend Ops: 后端生成器

---

1. TCG动态二进制翻译技术研究.pdf ↩︎

2. KVM虚拟机代码揭秘——QEMU代码结构分析 ↩︎
