使用STM32CubeMX进行时钟源RCC配置的时候，可以选择使用内部时钟或外部时钟。当程序对时钟精度要求较高时，通常使用外部时钟。

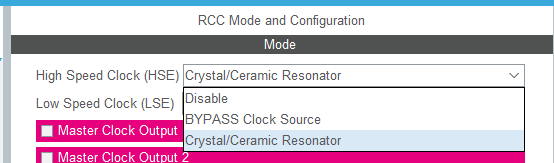

下拉选框如下图：
请添加图片描述

Disable：禁用外部时钟
BYPASS Clock Resource：外部有源晶振（旁路时钟源）
Crystal/Ceramic Resonator:外部无源晶振（陶瓷晶振）

无源晶振应用场景比较多，无需外部供电。有源晶振顾名思义，需要外部供电，由一个引脚输出固定频率波形。
这两种晶振的接法参照手册如下图：
请添加图片描述
