大疆M30T 与 御2行业进阶版的热红外图像合成正射影像

已于 2023-07-14 08:29:13 修改
阅读量3.9k 收藏 35
点赞数 10
分类专栏： 图像 文章标签： python
于 2022-07-21 12:26:58 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/sqwev/article/details/125877486
版权

文章目录

DJI M30T 与 御2行业进阶版的热红外jpg转tiff脚本使用方法

20230714更新：已将脚本上传Github

使用环境

测试环境为Windows10 64位

依赖包

python==3.7

numpy==1.17.0

piexif==1.1.3

pillow==9.1.1

使用方法

    # 输入和输出目录
    input_dir = "input_dir"
    temp_dtr = "temp_dir"
    output_dir = 'out_dir'

input_dir为拍摄的红外相片的文件夹

temp_dtr为存储数据用的临时文件夹

output_dir为保存tiff图像结果的文件夹

先将要合成的图像复制进input_dir文件夹，然后运行main.py即可。

使用效果

采集图像

我这里使用的御2行业进阶版基于航线规划拍摄的热红外图像

在这里插入图片描述

将jpg图像转化为tiff格式

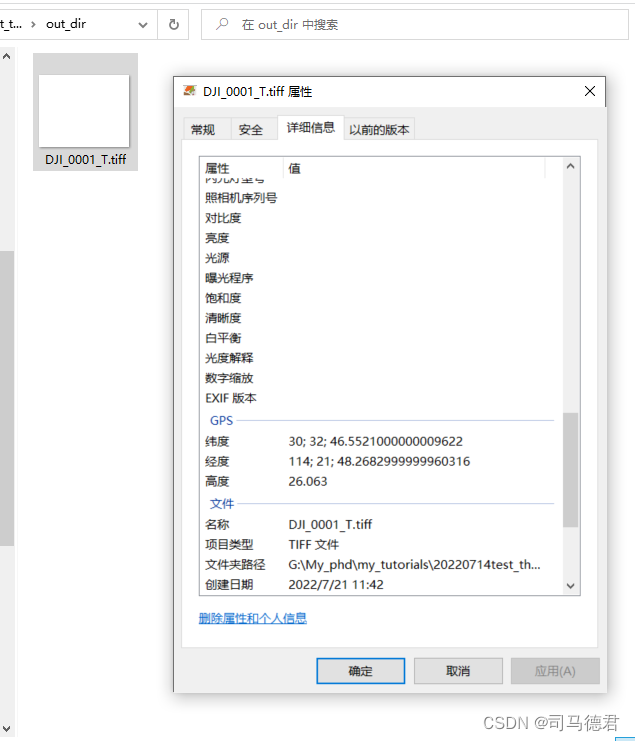

转化完成后，可以发现图像的位置信息能够得以保留

在这里插入图片描述

使用pix4D对tiff图像进行合成

pix4D下载链接

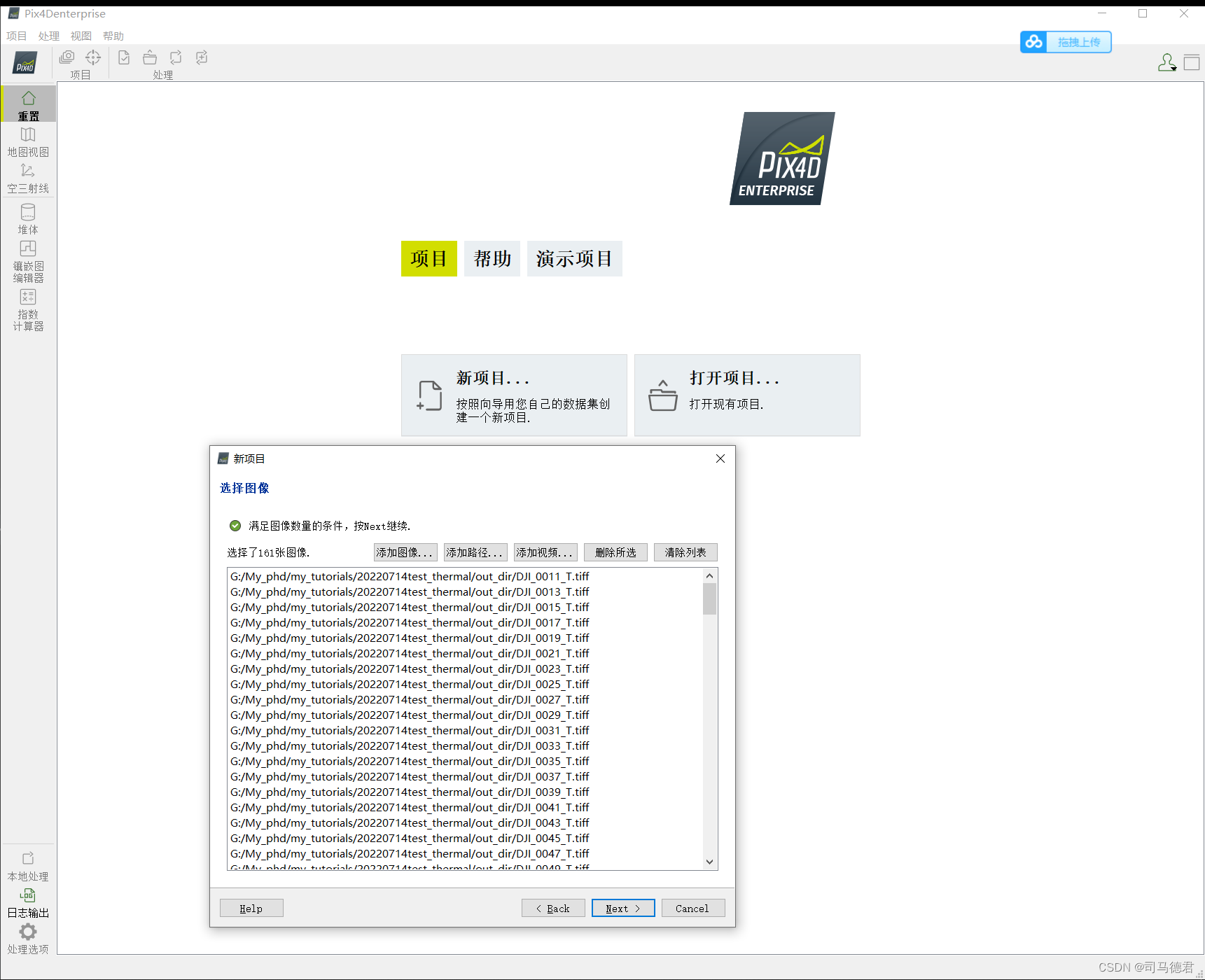

添加图像

在这里插入图片描述

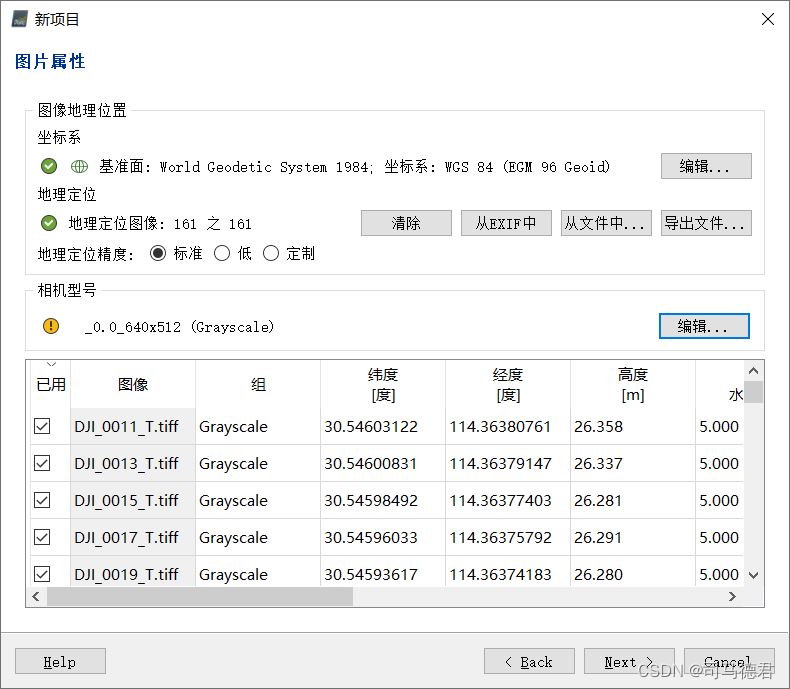

可以看到，导入的图像有位置信息，但是没有相机型号（一个小缺点）

在这里插入图片描述

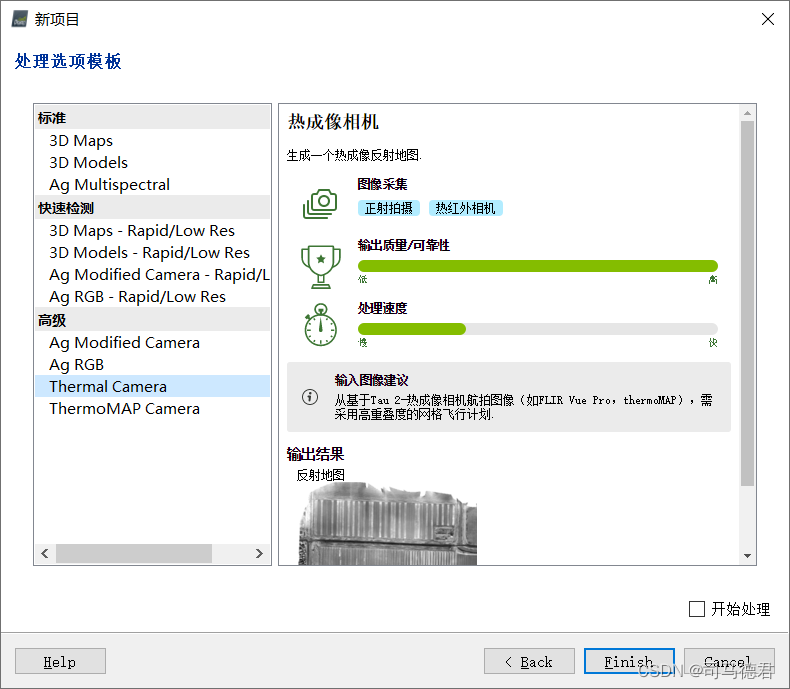

选择thermal camera

在这里插入图片描述

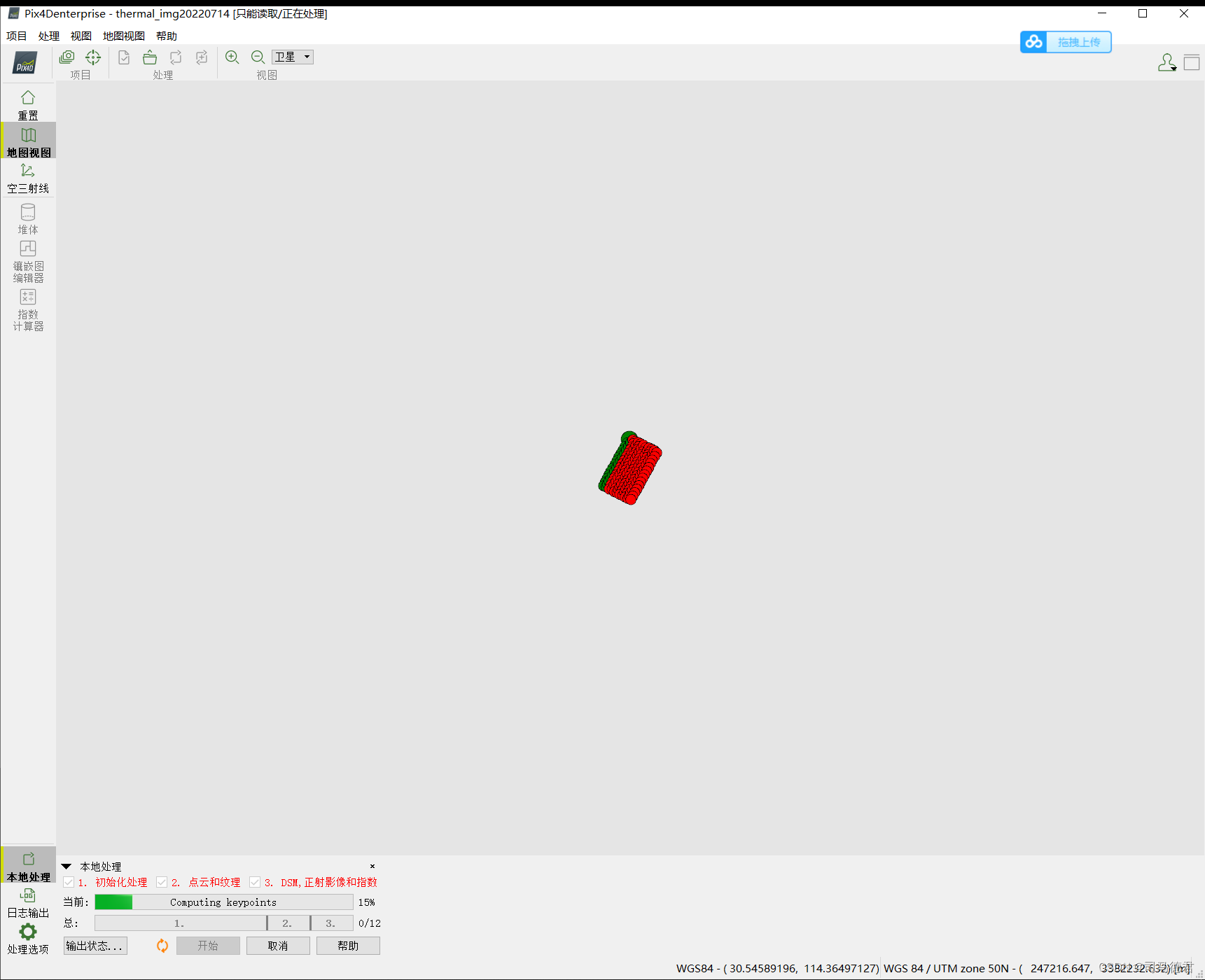

开始处理

在这里插入图片描述

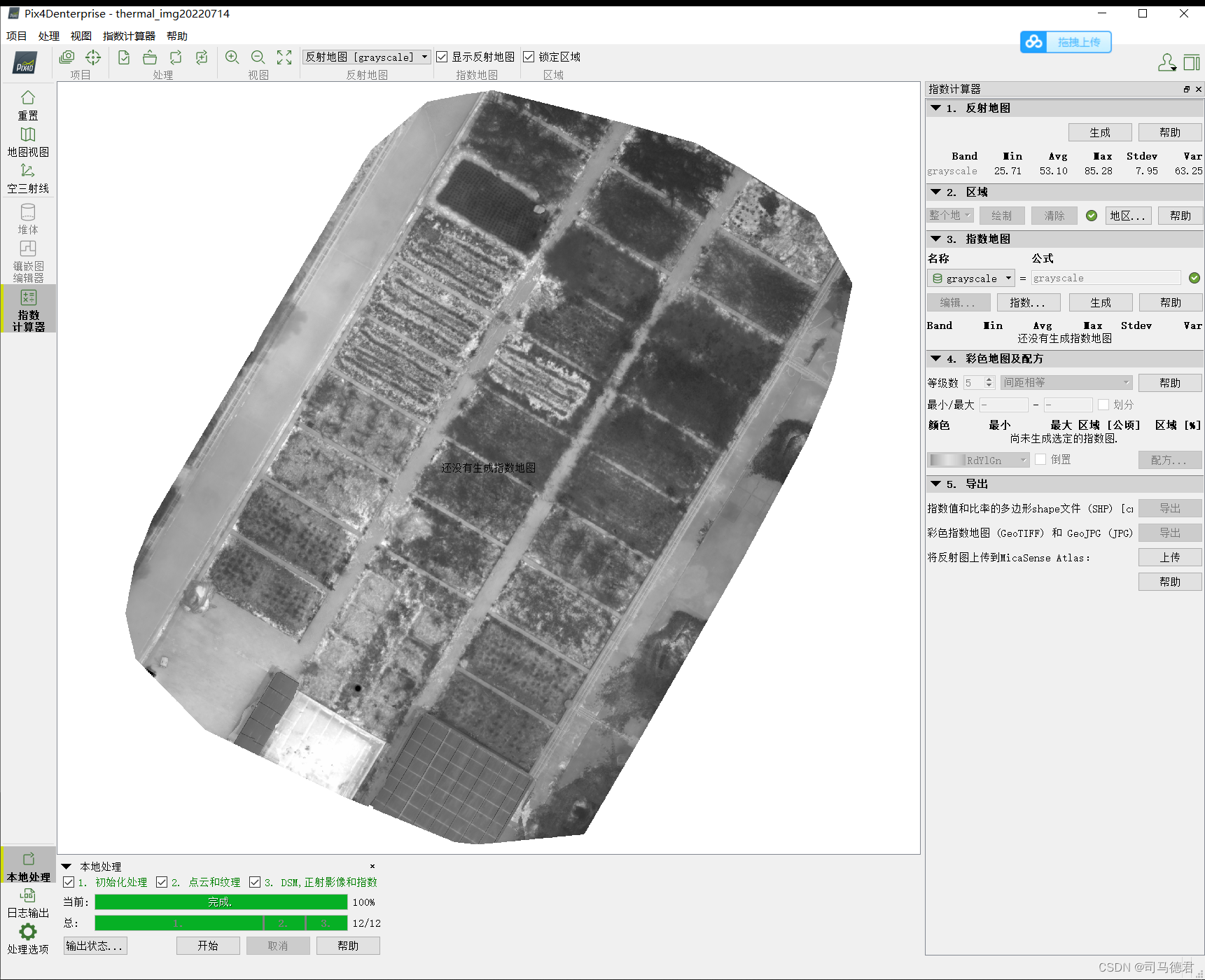

最后即可得到温度值的图

在这里插入图片描述

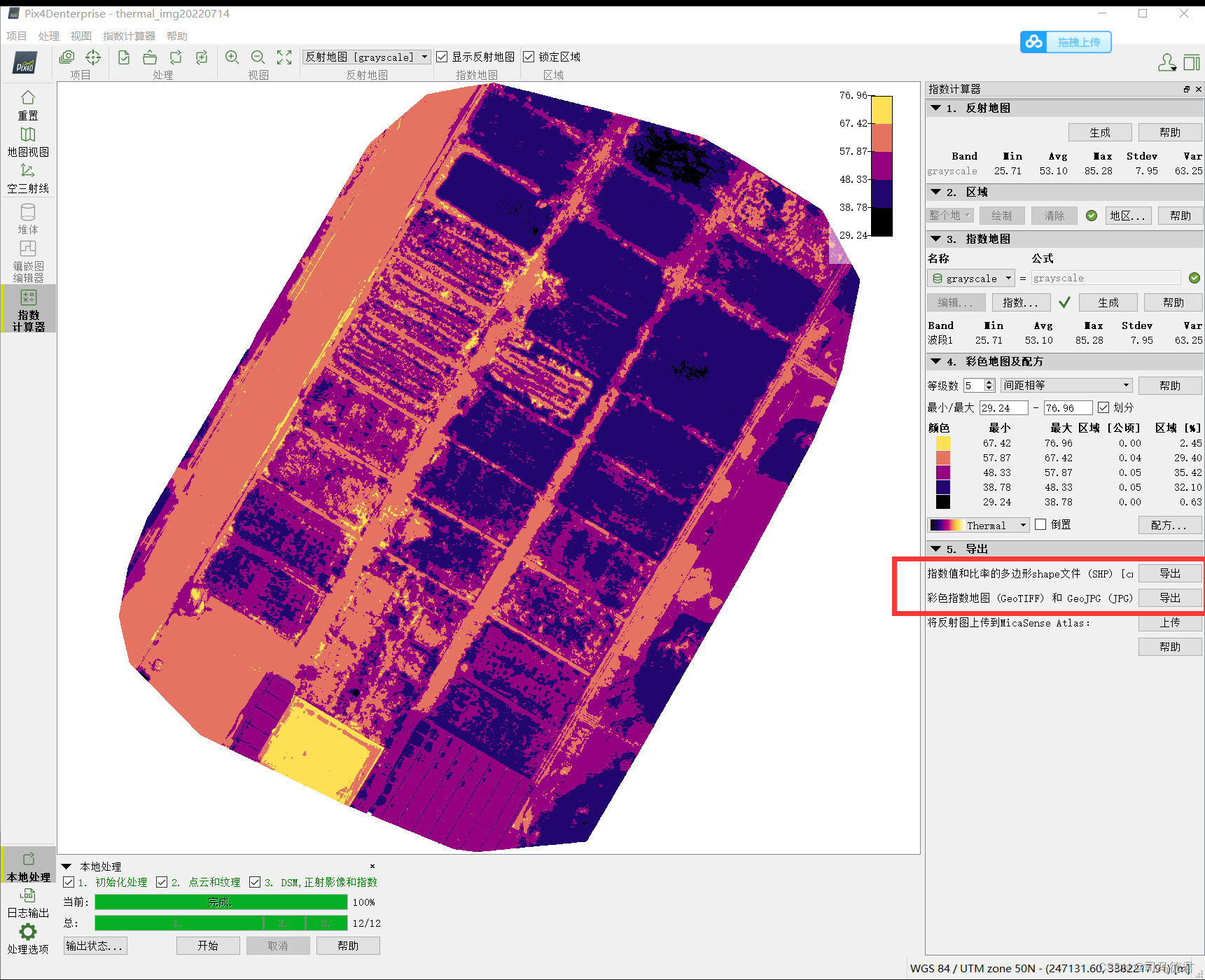

也可生成指数图，根据需要生成相应的shp文件或Geotiff文件

在这里插入图片描述
