简介

分布式异步对象存储（DAOS，Distributed Asynchronous Object Storage）是一个开源的可扩展存储系统，从根本上设计用于在用户空间支持SCM和NVMe存储。DAOS在IO500基准测试中展现出领先的性能

DAOS从头开始设计，以利用现代化存储硬件（SCM、NVMe和CXL SSD）。其先进的低级键值API使其具有比传统基于POSIX的并行文件系统更高的IOPS和可扩展性，DAOS的IO500结果 [2] 也证实了这一点。需要注意的是，虽然DAOS提供了POSIX抽象层，但它也可以直接与自定义I/O中间件（如MPI-IO、HDF和几个AI/分析框架）集成，以提供比POSIX更多的功能。本研究仅在DAOS POSIX容器之上使用DAOS DFS API

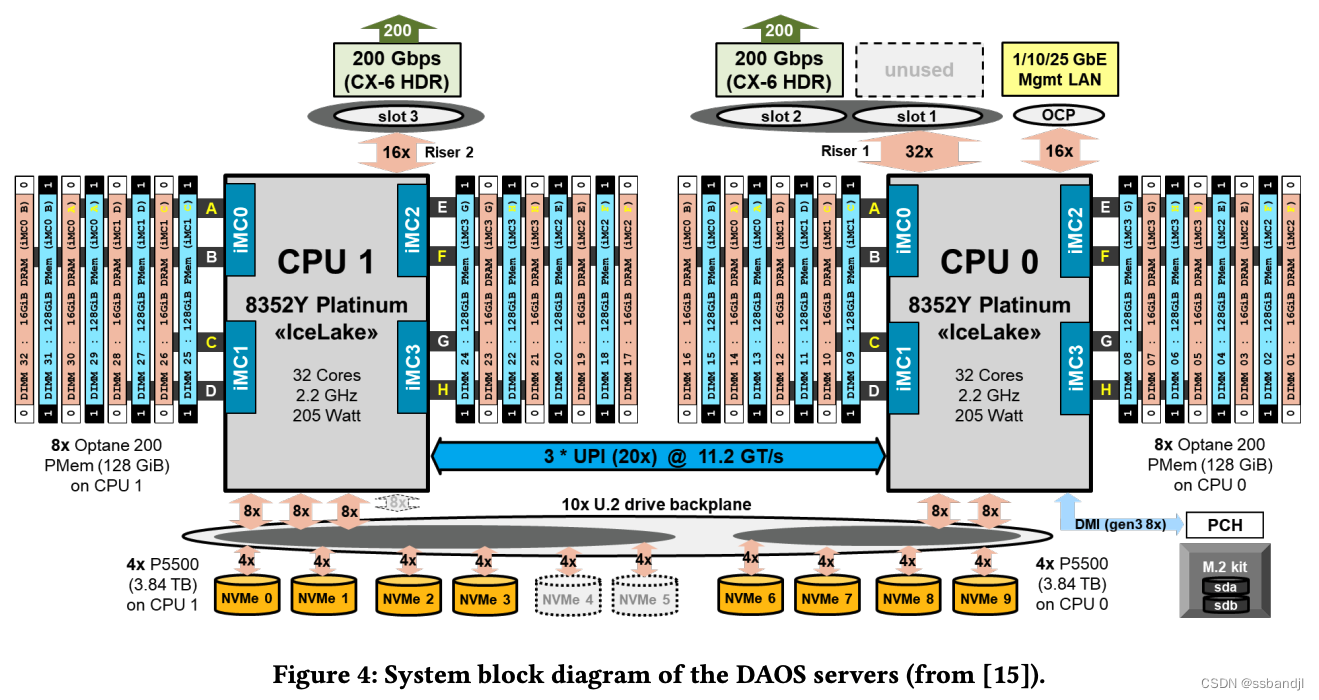

DAOS架构:

在这里插入图片描述

用户态文件系统IO路径

前置条件: 创建存储池, 容器, 以及通过dfuse挂载容器到文件系统分区, 如/tmp/sxb/

#创建池, 查池
dmg pool create sxb -z 4g; dmg pool list --verbose

#创建容器, 查容器
daos container create sxb --type POSIX sxb; daos container query sxb sxb --verbose; daos cont get-prop sxb sxb

#挂载容器到/tmp/sxb分区
mkdir -p /tmp/sxb; dfuse --mountpoint=/tmp/sxb --pool=sxb --cont=sxb; df -h

#写文件
cd /tmp/sxb
for i in {0..5};do
  echo "$i, `date`"
  dd if=/dev/zero of=$i bs=1M count=100 oflag=direct
  sleep 3
done

IO路径

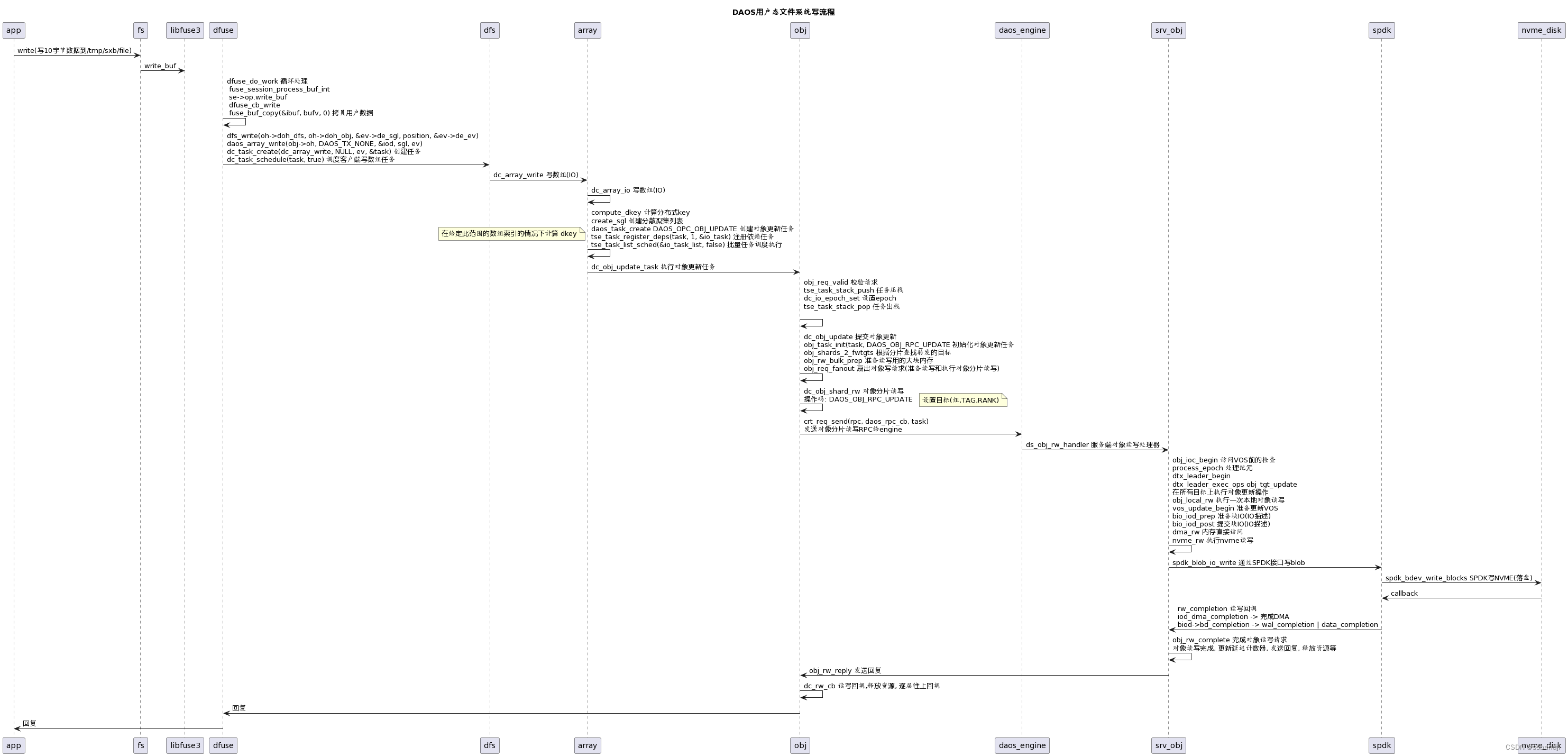

时序图

在这里插入图片描述

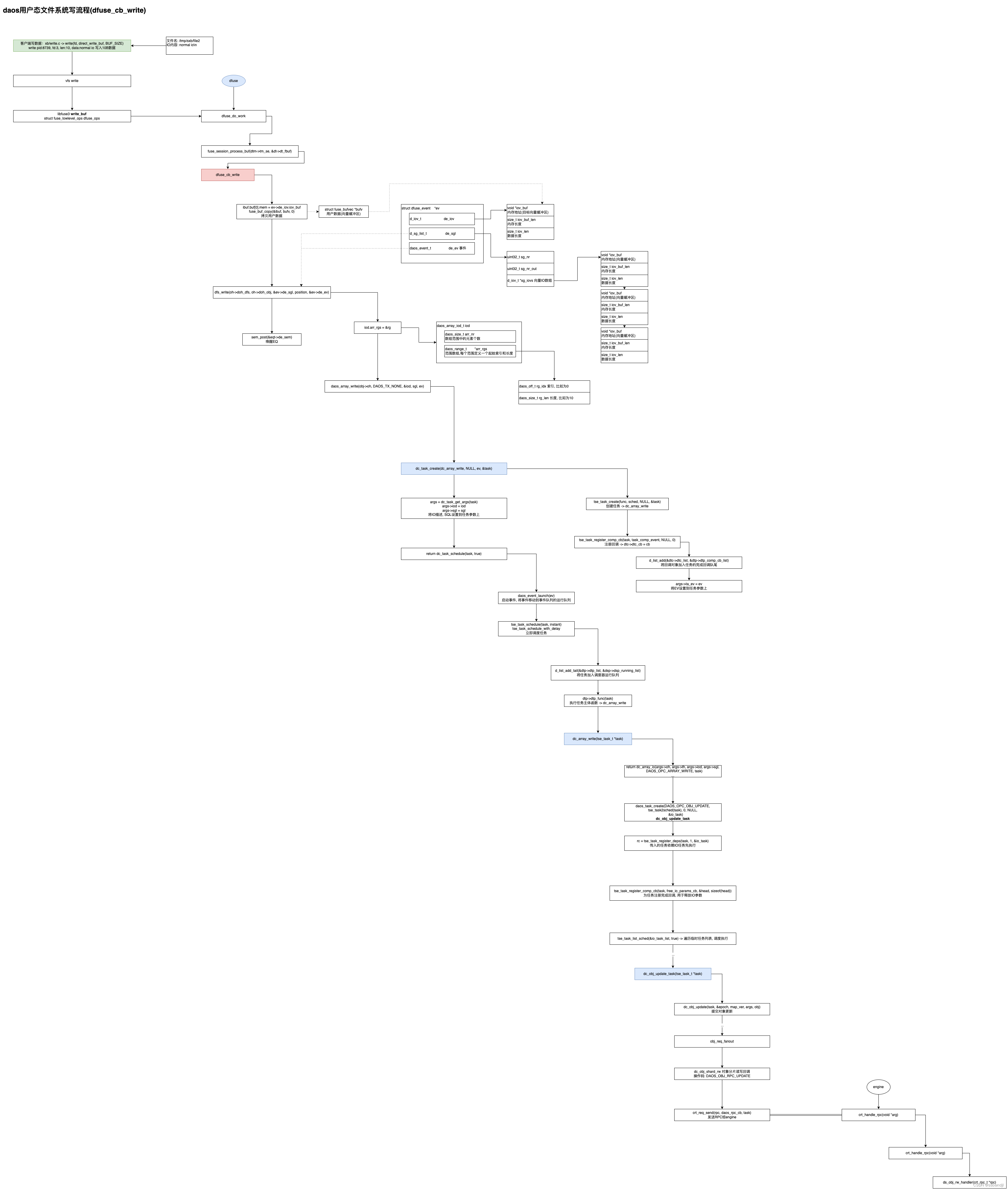

流程简图

在这里插入图片描述

流程说明

客户端写数据：xb/write.c -> write(fd, direct_write_buf, BUF_SIZE)
write -> dfuse_cb_write 回调写 src/client/dfuse/fuse3
  fuse_req_userdata
  fuse_req_ctx
  fuse_buf_size(bufv)
  ibuf = FUSE_BUFVEC_INIT(len) 分配本地缓冲区
  DFUSE_TRA_DEBUG 调试
  dfuse_mcache_evict -> 清除此处的元数据缓存，以便查找不会返回过时的大小/时间信息
  fuse_buf_copy(&ibuf, bufv, 0)
  dfuse_cache_evict
  d_slab_acquire 以高效的方式分配数据
  fuse_buf_copy libfuse
  daos_event_init 线程事件初始化
    evx->evx_status	= DAOS_EVS_READY
    D_INIT_LIST_HEAD(&evx->evx_child) 初始化链表
    daos_eq_putref 从事件队列继承传输上下文
  ev->de_complete_cb = dfuse_cb_write_complete -> 设置回调
  d_iov_set(&ev->de_iov, ibuf.buf[0].mem, len)  # 设置io向量， 将第二参数的地址和长度赋值给第一个参数
  ev->de_sgl.sg_iovs = &ev->de_iov   sgl分散聚集列表
  readahead ie_truncated 预读和截断
  dfs_write (文件系统， 对象，sgl列表，文件(对象)偏移，事件) 将数据写到文件对象
    事件为空
      daos_event_launch
      daos_event_complete
    daos_event_errno_rc(ev) 将错误码转正
      daos_ev2evx(ev)
    daos_array_write 写数组对象: daos_array_write(obj->oh, DAOS_TX_NONE, &iod, sgl, ev)
      dc_task_create(dc_array_write, NULL, ev, &task) -> 创建任务
      args = dc_task_get_args(task)
      dc_task_schedule(task, true)  task与args做转换: dc_task_get_args 调度任务
    return daos_der2errno(rc)
  sem_post(&fs_handle->dpi_sem)   解锁信号量(+1,如果大于0,其他线程将被唤醒执行),唤醒线程（线程同步）: dfuse_progress_thread sem_wait(&fs_handle->dpi_sem)

客户端写数组

dc_array_write
  daos_task_get_args task和args可互转
  dc_array_io opc = DAOS_OPC_ARRAY_WRITE 操作码是写数组  读:DAOS_OPC_ARRAY_READ
    array_hdl2ptr
    io_extent_same
    D_INIT_LIST_HEAD(&io_task_list)
    daos_task_create(DAOS_OPC_ARRAY_GET_SIZE 短读任务 DAOS_OPC_ARRAY_READ
    while (u < rg_iod->arr_nr) 遍历每个范围，但同时组合属于同一 dkey 的连续范围。 如果用户给出的范围不增加偏移量，则它们可能不会合并，除非分隔范围也属于同一个 dkey
      compute_dkey 计算分布式key 在给定此范围的数组索引的情况下计算 dkey。 还计算从我们开始的索引开始，dkey 可以保存的记录数写作。 相对于 dkey 的记录索引, 比如10B, dkey_val=1
      struct io_params *prev, *current 如果有多个dkey io, 则通过链表连接起来
      num_ios++
      d_iov_set(dkey, &params->dkey_val, sizeof(uint64_t));
      d_iov_set(&iod->iod_name, &params->akey_val, 1);
      compute_dkey 再次计算dkey
      create_sgl 创建分散聚集列表
      daos_task_create(DAOS_OPC_OBJ_FETCH 读: DAOS_OPC_ARRAY_READ 按索引号 -> dc_obj_fetch_task
      daos_task_create(DAOS_OPC_OBJ_UPDATE 写 或 DAOS_OPC_ARRAY_PUNCH truncate dc_funcs[opc].task_func 客户端方法数组
      daos_task_get_args
      tse_task_register_deps 注册在计划任务之前需要完成的依赖任务。 依赖任务无法进行, 如果一个任务依赖于其他任务，只有依赖的任务完成了，才可以将任务添加到调度器列表中
      tse_task_list_add(io_task, &io_task_list)  d_list_add_tail(&dtp->dtp_task_list, head); 添加任务到链表
    tse_task_register_comp_cb(task, free_io_params_cb, &head, sizeof(head))  为任务注册完成回调
    if (op_type == DAOS_OPC_ARRAY_READ && array->byte_array) 短读
      tse_task_register_deps(task, 1, &stask) 注册依赖任务, 最终是子减父引用
      tse_task_list_add(stask, &io_task_list) 加到io任务列表
    tse_task_list_sched(&io_task_list, false); 批量任务调度执行 -> dc_obj_update_task

客户端对象更新

dc_obj_update_task(tse_task_t *task) DAOS_OPC_OBJ_UPDATE 写
  obj_req_valid(task, args, DAOS_OBJ_RPC_UPDATE
    obj_auxi = tse_task_stack_push(task, sizeof(*obj_auxi)) -> 将任务压栈
      pushed_ptr = dtp->dtp_buf + sizeof(dtp->dtp_buf) - dtp->dtp_stack_top
    ...
    dc_io_epoch_set(epoch, opc)
    tse_task_stack_pop -> 将任务从栈上弹出来
      poped_ptr = dtp->dtp_buf + sizeof(dtp->dtp_buf) - dtp->dtp_stack_top
  dc_tx_attach(args->th, obj, DAOS_OBJ_RPC_UPDATE, task) 如果事务有效(hdl.cookie == 1), 则走dtx
  return dc_obj_update(task, &epoch, map_ver, args, obj) -> 提交对象更新
    obj_task_init(task, DAOS_OBJ_RPC_UPDATE, map_ver, args->th, &obj_auxi, obj)
      obj_task_init_common(task, opc, map_ver, th, auxi, obj)
        tse_task_stack_push
        shard_task_list_init(obj_auxi)
        obj_auxi->is_ec_obj = obj_is_ec(obj) -> 设置EC对象标志
      tse_task_register_comp_cb(task, obj_comp_cb, NULL, 0) -> 为任务注册对象完成回调, 弹出任务, 重试, 错误处理等
      ----------------------
    obj_update_sgls_dup(obj_auxi, args) -> 用户可能提供 iov_len < iov_buf_len 的 sql，这可能会给内部处理带来一些麻烦，例如 crt_bulk_create/daos_iov_left() 总是使用 iov_buf_len。 对于这种情况，我们复制 sql 并使其 iov_buf_len = iov_len
    obj_auxi->dkey_hash = obj_dkey2hash(obj->cob_md.omd_id, args->dkey) -> 比如为1
    if (obj_is_ec(obj))
      obj_rw_req_reassemb(obj, args, NULL, obj_auxi) -> EC对象需要, 重新组装对象读写请求
    obj_update_shards_get
    obj_shards_2_fwtgts -> 根据分片查找转发的目标
      req_tgts->ort_shard_tgts = req_tgts->ort_tgts_inline -> 分片目标数组，包含 (ort_grp_nr * ort_grp_size) 个目标。 如果#targets <= OBJ_TGT_INLINE_NR 那么它指向ort_tgts_inline。 在数组中，[0, ort_grp_size - 1] 表示第一组，[ort_grp_size, ort_grp_size * 2 - 1] 表示第二组，依此类推。 如果 (ort_srv_disp == 1)，则在每个组中，第一个目标是领导分片，后面的 (ort_grp_size - 1) 目标是前向非领导分片。 现在只有一种情况 (ort_grp_nr > 1) 用于对象打孔，所有其他情况均为 (ort_grp_nr == 1)
      obj_shard_tgts_query -> 分片目标查询
    obj_csum_update
    -------------------
    obj_req_get_tgts 获取对象对应的目标
      obj_dkey2grpmemb
        obj_dkey2grpidx
          pool_map_ver = pool_map_get_version(pool->dp_map)
          grp_size = obj_get_grp_size(obj)
          grp_idx = d_hash_jump(hash, obj->cob_shards_nr / grp_size) how hash generate? obj with pool
      obj_shards_2_fwtgts
        obj_shard_tgts_query 分片目标查询
          obj_shard_open
            dc_obj_shard_open
              pool_map_find_target 二分查找
                comp_sorter_find_target(sorter, id)
                  daos_array_find
                    array_bin_search
          obj_shard2tgtid
            *tgt_id = obj->cob_shards->do_shards[shard].do_target_id -> dc_obj_layout 客户端对象布局
          obj_shard_close(obj_shard)
        obj_auxi->flags |= ORF_CONTAIN_LEADER -> 要求转发给容器leader
        obj_grp_leader_get
          pl_select_leader obj_get_shard
            array_bin_search 二分查找 daos_obj_classes
    tse_task_register_comp_cb(task, obj_comp_cb, NULL, 0)
    obj_csum_update(obj, args, obj_auxi)
    obj_rw_bulk_prep(obj, args->iods, args->sgls, args->nr, true, obj_auxi->req_tgts.ort_srv_disp, task, obj_auxi) -> 准备读写大块数据
      daos_sgls_packed_size -> 内联提取需要将 sqls 缓冲区打包到 RPC 中，因此使用它来检查是否需要批量传输
      obj_bulk_prep
        crt_bulk_create
        crt_bulk_bind
    obj_req_fanout(obj, obj_auxi, dkey_hash, map_ver, epoch, shard_rw_prep, dc_obj_shard_rw, task) -> 扇出 shard_io_cb = io_cb = dc_obj_shard_rw

客户端对象分片读写(读写对象分片)

dc_obj_shard_rw 客户端对象分片读写(读写对象分片)
  dc_cont2uuid(shard->do_co, &cont_hdl_uuid, &cont_uuid) -> 设置容器uuid
  obj_shard_ptr2pool(shard) 根据分片获取池
  tgt_ep.ep_grp = pool->dp_sys->sy_group
  tgt_ep.ep_tag = shard->do_target_idx
  tgt_ep.ep_rank = shard->do_target_rank -> 设置cart端点(目标组,tag,rank)
  obj_req_create opc = DAOS_OBJ_RPC_UPDATE -> ds_obj_rw_handler
    crt_req_create(crt_ctx, tgt_ep, opcode, req)
  uuid_copy
  daos_dti_copy 拷贝dtx_id
  orw... > 填充容器读写结构体
  跳过ec逻辑
  tse_task_register_comp_cb(task, dc_rw_cb -> 注册容器读写任务回调
  daos_rpc_send
    crt_req_send(rpc, daos_rpc_cb, task) -> engine收到后处理 -> ds_obj_rw_handler -> tse_task_complete 发送完成回调流程:hg -> crt_hg_req_send_cb -> crp_complete_cb -> -> daos_rpc_cb -> dc_rw_cb

服务端对象读写处理器(DAOS_OBJ_RPC_UPDATE)

ds_obj_rw_handler(crt_rpc_t *rpc) -> 服务端对象读写处理器(DAOS_OBJ_RPC_UPDATE)
  obj_ioc_begin 访问VOS前的各种检查
  obj_rpc_is_fetch
  process_epoch
  obj_rpc_is_fetch
  rc = dtx_begin 返回超时?
    dtx_handle_init
      dtx_shares_init(dth) 初始化以下链表, 提交,中断,活动,检查
      dtx_epoch_bound
      vos_dtx_rsrvd_init(dth)
  obj_local_rw 本地读写

更新目标，落盘

更新目标， 落盘
ds_obj_tgt_update_handler
    obj_ioc_begin 访问vos前的各种检查
        obj_ioc_begin_lite -> 设置lite IO上下文，到目前为止仅适用于复合RPC，1.还没有关联对象，2.权限检查（不确定它是读/写）
          obj_ioc_init -> 查找并返回容器句柄，如果是重建句柄，永远不会关联特定容器，则容器结构将返回给ioc::ioc_coc
            ds_cont_csummer_init(coc) -> 如果尚未加载，则按需加载 csummer 进行重建
          dss_rpc_cntr_enter(DSS_RC_OBJ) -> 增加 RPC 类型的活动计数器和总计数器
          tls = obj_tls_get()
          ioc->ioc_start_time = daos_get_ntime() -> IO开始时间
        obj_inflight_io_check
          如果传入 I/O 处于集成期间(integration)，则需要等待 vos 丢弃完成，否则可能会丢弃这些新的正在进行的 I/O 更新
          重建过程中的所有I/O，都需要等待重建栅栏生成（参见rebuild_prepare_one()），这将为重建创建一个边界，因此不应重建boundary(epoch)之后的数据，否则可能会被写入 重复，这可能会导致 VOS 失败
        obj_capa_check -> DAOS-7235 obj：当 cont_rf 损坏时关闭读/写权限，(#5822) 对于活动打开的容器句柄，DAOS 将在内部 - 1. 当 cont_rf 损坏时关闭读/写权限 2. 当 cont_rf 损坏时打开读/写权限 通过以下方式恢复 - 重新集成故障设备，或通过清除 UNCLEAN 容器状态 - “daos cont set-prop --properties=status:healthy ...” 将测试用例添加到 co_rf_simple()。 现在DAOS_PROP_CO_STATUS仅用于存储cont_create的pm_ver，以及当用户清除UNCLEAN状态时。 并且不要将 UNCLEAN 状态设置为 RDB 以避免在检查活动容器句柄时出现歧义
        obj_ioc_init_oca
    process_epoch -> 处理传入操作的纪元状态。 一旦该函数返回，纪元状态将包含选定的纪元。 另外，如果返回值为PE_OK_LOCAL，则该纪元可以毫无不确定性地用于本地RDG操作
    dtx_leader_begin
      dtx_handle_init
      vos_dtx_attach
    dtx_leader_exec_ops(dlh, obj_tgt_update, NULL, 0, &exec_arg) -> 在所有目标上执行对象更新操作
    dtx_leader_end(dlh, ioc.ioc_coh, rc)
      local_rc = func(dlh, func_arg, -1, NULL) -> obj_tgt_update -> 本地仅执行一次对象读写 -> obj_local_rw(exec_arg->rpc, exec_arg->ioc, &dlh->dlh_handle)
--------------------------
XXX：对于非单独DTX，领导者和非领导者将并行地进行各自的局部修改。 如果非领导者的速度太快，以至于非领导者可能已经开始处理下一个 RPC，但领导者还没有真正开始当前的修改，例如在批量数据传输阶段被阻止。 在这种情况下，有可能当non-leader处理下一个请求时，它命中了本地刚刚准备好的DTX，那么non-leader就会向leader检查这样的DTX状态。 但此时，Leader 上的 DTX 条目不存在，这会误导非 Leader 错过中止此类 DTX。 为了避免这种糟糕的情况，领导者需要在将当前请求分派给非领导者之前在 DRAM 中构建其 DTX 条目。 另一方面，即使对于单独的DTX，由于服务器端负载过重，PRC也可能被延迟处理。 如果是大数据传输的更新RPC，那么客户端有可能认为更新RPC超时，在原来的RPC批量数据传输期间重新发送RPC，这会导致CPU消耗，然后服务器上的重发逻辑将找不到相关的 DTX 条目，因为原始 RPC 的 DTX 尚未“准备好”。 在这种情况下，更新请求将在服务器上双重执行。 应该避免这种情况。 因此，在批量数据传输之前预分配 DTX 条目是必要的
obj_local_rw
  obj_get_iods_offs
  obj_local_rw_internal
    csum_verify_keys
    obj_singv_ec_rw_filter
    vos_update_begin
      vos_check_akeys
      vos_ioc_create
      vos_space_hold
      dkey_update_begin
    bio_iod_prep CRT_BULK_RW
      iod_map_iovs(biod, arg)
    bio_iod_copy(biod, orw->orw_sgls.ca_arrays, iods_nr)
    vos_dedup_verify
    obj_verify_bio_csum
    bio_iod_post_async(biod, rc)
    obj_bulk_transfer
    bio_iod_post
      写入时将数据从缓冲区转移到介质
      dma_rw
        nvme_rw
          xs_ctxt = biod->bd_ctxt->bic_xs_ctxt
          ...
          drain_inflight_ios(xs_ctxt, bxb)
            spdk_thread_poll(ctxt->bxc_thread, 0, 0)
          if (biod->bd_type == BIO_IOD_TYPE_UPDATE)
            spdk_blob_io_write(blob, channel, payload,
              page2io_unit(biod->bd_ctxt, pg_idx, BIO_DMA_PAGE_SZ),
              page2io_unit(biod->bd_ctxt, rw_cnt, BIO_DMA_PAGE_SZ),
              rw_completion, biod); -> 完成回调 rw_completion
                blob_request_submit_op
                    blob_request_submit_op_single
                    bs_batch_write_dev
                        blob_bdev->bs_dev.write
                        bdev_blob_write
                        spdk_bdev_write_blocks

对象读写完成

obj_rw_complete(crt_rpc_t *rpc, struct obj_io_context *ioc,
		daos_handle_t ioh, int status, struct dtx_handle *dth)  -> 对象读写完成, 更新延迟计数器, 发送回复, 释放资源等
obj_update_latency
obj_rw_reply(rpc, rc, epoch.oe_value, &ioc)
  crt_reply_send(rpc)
obj_ioc_end(&ioc, rc)
  dss_rpc_cntr_exit
  obj_update_sensors
obj_ioc_fini

SPDK写完成回调

rw_completion(void *cb_arg, int err)
  biod = cb_arg -> 拿到BIO描述
  spdk_thread_send_msg bio_media_error -> 如果有错误,则通知错误处理线程
  iod_dma_completion -> 完成DMA
    biod->bd_completion(biod->bd_comp_arg, err) -> wal_completion | data_completion
    ...
