数据结构之图（C语言）

图的概念

图是由节点（也称为顶点）和边（也称为边缘）组成的非线性数据结构。节点是图的基本单元，边则用于连接节点之间的关系。图可以用于许多不同的应用程序，包括社交网络、网络拓扑、地图和生物学。

在图中，节点和边可以具有不同的属性。例如，一个社交网络图可能具有节点属性表示用户的姓名和年龄，边属性可能表示用户之间的关系，如朋友或家庭关系。图可以是有向或无向的，也可以是加权或未加权的。有向图具有指向边的方向，而无向图则没有。加权图则对边进行加权，这些权重可以表示距离、成本或其他数据。

图的定义：图G由顶点集V和边集E组成，G = (V,E)；

有向图与无向图

如果给图的每条边规定一个方向，那么该图称为有向图。在有向图中，从一个顶点出发的边数称为该点的出度，而指向一个顶点的边数称为该点的入度。相反，边没有方向的图称为无向图。

在有向图中，边指向的结点是唯一的，而无向图的边所连接的结点相互连通；

有权图与无权图

如果图中的边都有各自的权重，则称该图为有权图。反之，如果图中的边无权重（各边的权重相同），则该图为无权图；

图的存储

常用的存储方式有两种：邻接矩阵和邻接表。得分

邻接矩阵：

图的邻接矩阵是一个二维矩阵，矩阵的行和列分别对应图中的顶点。如果两个顶点之间有边，则矩阵中对应的元素为1；否则为0。对于无向图来说，邻接矩阵是对称的。而对于有向图来说，邻接矩阵则不一定对称。因此邻接矩阵的表示相当的直观，而且对于查找某一条边是否存在、权重多少非常快。但其比较浪费空间，对稠密图来说，会比较适合。

代码实现步骤：

1、构建图的基本元素与图的初始化

#define Maxcount 100

struct Node{        //图
	int Nv; //顶点数
	int Ne; //边数
	int data[Maxcount];  //顶点数据
	int wight[Maxcount][Maxcount];  //边的权重
};


struct Nodes //边
{
	int V1, V2; //边所连接的顶点
	int wight;  //边的权重
};


void initialize(struct Node *graph ,int Vexcount)  //初始化图
{
	graph->Nv = Vexcount;   //顶点数
	graph->Ne = 0;         //边数置零
	for (int i = 0; i <= Vexcount; i++)
	{
		for (int j = 0; j <= Vexcount; j++)
		{
			graph->wight[i][j] = 0;  //初始化每条边的比重
		}
	}
}

2、插入边的权重

void insertedge(struct Node* graph, struct Nodes* edge) //插入边的权重（无向图）
{
	graph->wight[edge->V1][edge->V2] = edge->wight;
	graph->wight[edge->V2][edge->V1] = edge->wight;
}

3、主函数

int main()
{
	printf("邻接矩阵实现图！\n");
	int count;
	printf("图的顶点数：");
	scanf_s("%d/n", &count);
	struct Node* graph = (struct Node*)malloc(sizeof(struct Node));
	initialize(graph, count);
	int edgecount;
	printf("图的边数：");
	scanf_s("%d", &edgecount);
	if (edgecount != 0)
	{
		printf("请依次输入顶点与权重：\n");
		for (int i = 0; i < edgecount; i++)
		{
			struct Nodes* edge = (struct Nodes*)malloc(sizeof(struct Nodes));
			scanf_s("%d %d %d", &edge->V1, &edge->V2, &edge->wight);
			insertedge(graph, edge);
		}
		printf("请输入顶点的数据：\n");
		for (int j = 1; j <= count; j++)
			scanf_s("%d", &graph->data[j]);
	}

	printf("打印邻接矩阵图！\n");
	for (int i = 1; i <= count; i++) //从1开始遍历
	{
		for (int j = 1; j <= count; j++)
		{
			printf("%5d ", graph->wight[i][j]);
		}
		printf("\n");
	}
	printf("打印图中各点数据！\n");
	for (int i = 1; i <= count; i++)
		printf("%3d ", graph->data[i]);
	printf("\n");
    return 0;
}

注意：以上代码创建的是无向图；

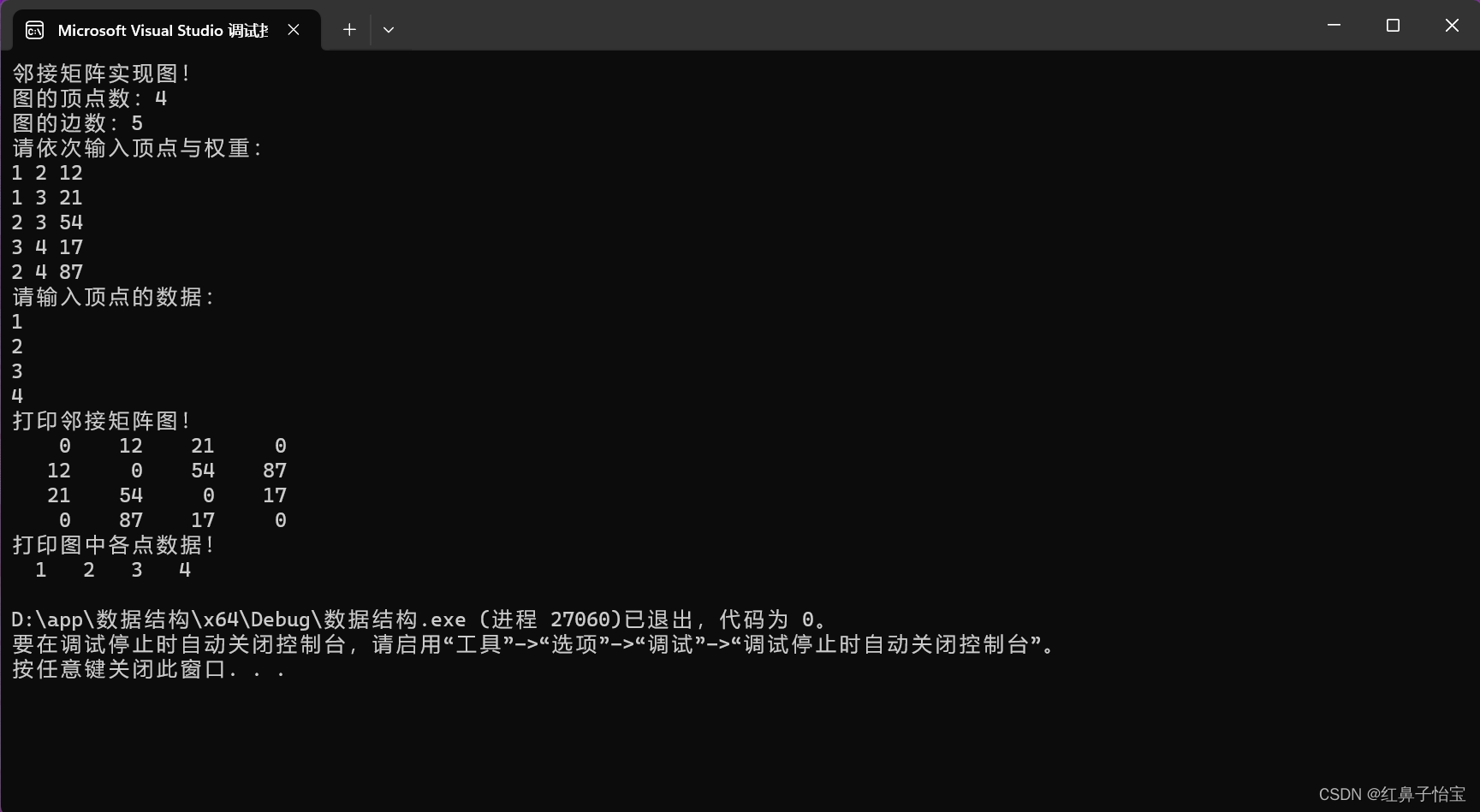

代码执行后，结果如下图：

邻接表

图的邻接表是一种表示图的数据结构，它使用一个一维数组来存储顶点，使用链表的形式来存储该顶点与其他顶点的链接，链表内存储着顶点的数组下标，因此，邻接表比较适合稀疏图；

代码实现步骤：
1、基本元素的构建与图的初始化

#define Maxcount 100

struct edgeNode {   //边结点
	int wight;  //权重
	struct edgeNode* next;   //指向下一结点的指针
	int local;   //边结点本身数值
};

struct VNode {   //顶点
	int data;  //顶点数据
	struct edgeNode* firstnext;  //指向边结点的指针
};

struct Adjgarph {  //图
	int Nv;  //顶点个数
	int Ne;  //边数
	struct VNode List[Maxcount];  //顶点数组

};

void initialize(struct Adjgarph* G) //图的初始化
{
	printf("请输入顶点数：");
	scanf_s("%d", &G->Nv);
	printf("请输入边数：");
	scanf_s("%d", &G->Ne);
	printf("请依次输入顶点数据：\n");
	for (int i = 1; i <= G->Nv; i++) //写入顶点数据
	{
		scanf_s("%d/n", &G->List[i].data);
		G->List[i].firstnext = NULL;  //指针指向空
	}
}

2、插入边的权重

void creatgraph(struct Adjgarph *G) //权重插入
{
	printf("请输入顶点与权重：\n");
	for (int i = 1; i <= G->Ne; i++) //每次插入边的数据
	{
		struct edgeNode* p = (struct edgeNode*)malloc(sizeof(struct edgeNode)); //边的创建
		int W; //边结点的父节点
		scanf_s("%d %d %d", &W, &p->local, &p->wight);
		p->next = G->List[W].firstnext; //p结点的指针指向顶点的指向
		G->List[W].firstnext = p; //顶点指针指向p
		 //该图为无向图，因此要p指向q，q也指向p，要插入两次；
		struct edgeNode* q = (struct edgeNode*)malloc(sizeof(struct edgeNode));
		q->local = W;
		q->wight = p->wight;
		q->next = G->List[p->local].firstnext;
		G->List[p->local].firstnext = q;
	}
}

3、主函数

int main()
{
	printf("邻接表实现图！\n");
	struct Adjgarph* graph = (struct Adjgraph*)malloc(sizeof( struct Adjgarph)); //给图创建空间
	initialize(graph); //初始化图
	creatgraph(graph); //权重插入
	printf("打印邻接表的示意图！\n");
	for (int i = 1; i <= graph->Nv; i++)
	{
		printf("%d->", i); //打印顶点数据
		struct VNode* p = graph->List[i].firstnext;  //保存最初结点位置
		while (graph->List[i].firstnext != NULL)
		{
			printf("%d -- wight:%d ->", graph->List[i].firstnext->local, graph->List[i].firstnext->wight); //打印i顶点的边结点与权重
			graph->List[i].firstnext = graph->List[i].firstnext->next; // i顶点指针指向下一个边结点
		}
		if (graph->List[i].firstnext == NULL)
			printf("NULL");
		printf("\n");
		graph->List[i].firstnext = p; //赋回原来位置
	}
  return 0;
}

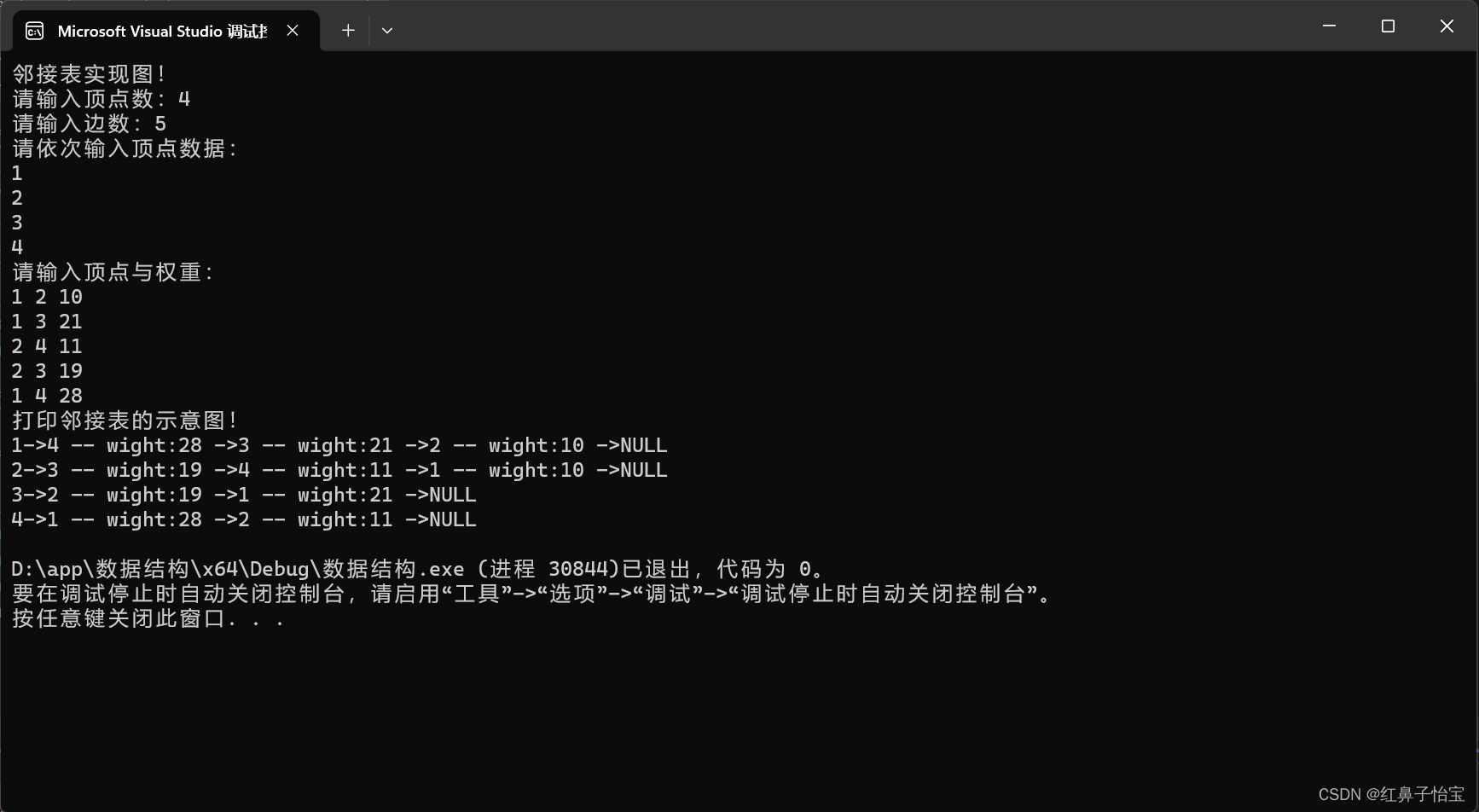

代码执行后，结果如下图：

图的遍历

图的遍历最常用的有两种：深度优先搜索（Depth-first Search, DFS）和广度优先搜索（Breadth-First Search, BFS）。

深度优先遍历

深度优先遍历(DFS)：类似于树的先序遍历，尽可能深的搜索图，从某个顶点出发，沿着一条边走到底，直到不能走为止，然后返回上一层，再走其他的路径，直到遍历完整个图。DFS通常使用递归来实现。

代码实现：

1、邻接矩阵实现的图：

//深度遍历（邻接矩阵实现图）
void depthsearch(struct Node* graph, int V, int visit[]) //V为起始点，visit数组为标记数组
{
	int i;
	visit[V] = 1;  //标记被遍历过的元素
	printf("%d ", graph->data[V]); //打印
	for (i = 1; i <= graph->Nv; i++) //遍历V行的每一列
	{
		if (graph->wight[V][i] != 0 && visit[i] != 1) //权重不为0 且 i元素未被遍历过
			depthsearch(graph, i, visit); //将i元素传入并递归
	}
}

主函数变化：

	//深度遍历
	int vin; //初始点
	int *visit = (int*)malloc(sizeof(int) * (graph->Nv)); // 建立标记数组
	printf("请输入深度遍历的初始点：");
	scanf_s("%d/n", &vin);
	depthsearch(graph, vin, visit); //传入数据

2、 邻接表实现的图：

//深度遍历（邻接表实现图）
void depthsearch(struct Adjgarph* graph, int V, int* visit)
{
	visit[V] = 1; //标记
	printf("%d ", graph->List[V].data);
	struct edgeNode* p = graph->List[V].firstnext; //代替指针移动
	while (p != NULL) //指针指向不为NULL
	{
		if (visit[p->local] == 0) //未被遍历过
			depthsearch(graph, p->local, visit);
		p = p->next;
	}
}

int locatvex(struct VNode* arr, int vex) //查找顶点在数组中的下标
{
	for (int i = 0; i < Maxcount; i++)
	{
		if (arr[i].data == vex)
			return i;
	}
	return -1;
}

主函数变化：

//深度遍历
	int vin;
	int* visit = (int*)malloc(sizeof(int) * ((graph->Nv)+1)); //创建下标数组
	for (int t = 0; t <= graph->Nv; t++) //置零
		visit[t] = 0;
	printf("请输入初始点：");
	scanf_s("%d/n", &vin);
	depthsearch(graph, locatvex(graph->List,vin), visit);

广度优先遍历

广度优先遍历(BFS)：类似于树的层序遍历，一层一层的遍历，依次访问它的所有邻接点，再依次访问邻接点的所有未访问过的邻接点，直到遍历完整个图。为实现逐层遍历，BFS通常借用队列来实现。

代码实现：

1、邻接矩阵实现图：

//广度遍历
void breadsearch(struct Node* graph, int V, int visit[])
{
	int que[Maxcount]; //数组实现队
	int front = 1;
	int rear = 1;
	que[rear++] = V;
	while (front < rear)  //终止条件
	{
		printf("%d ", que[front++]);
		visit[V] = 1;
		for (int j = 1; j <= graph->Nv; j++)
		{
			if (visit[j] == 0 && graph->wight[front][j] != 0) //结点未被遍历 且 权重不为零
			{
				printf("%d ", graph->data[j]);
				visit[j] = 1;
				que[rear++] = j; //rear向后移
			}
		}
	}
}

主函数变化：

//广度遍历
	int vin;
	int* visit = (int*)malloc(sizeof(int) * (graph->Nv));
	for (int i = 0; i <= graph->Nv; i++)
		visit[i] = 0;
	printf("请输入广度遍历的初始点：");
	scanf_s("%d/n", &vin);
	breadsearch(graph, vin, visit);

2、邻接表实现图：

//链表建立队列
struct Node {
	int data;
	struct Node* next;
};

struct Node* front = NULL;
struct Node* rear = NULL;
int target = 0;

void push(int vin) //入队
{
	struct Node* temp = (struct Node*)malloc(sizeof(struct Node));
	temp->data = vin;
	temp->next = NULL;
	if (front == NULL && rear == NULL)
	{
		front = temp;
		rear = temp;
		target = 1;  //用来避免指针同指首元素

	}
	else
	{
		rear->next = temp;
		rear = temp;
	}
}

void pop() //出队
{
	if (front == NULL && rear == NULL)
	{
		printf("error!");
		return;
	}
	struct Node* temp = front;
	front = front->next;
	free(temp);
}

//广度遍历（邻接表实现图）
void breadthsearch(struct Adjgarph* graph, int V, int* visit)
{
	visit[V] = 1;
	push(V); //将顶点数据传入队
	while (front !=	NULL || target == 1) //队列不为空 （front和rear都指向首元素）
	{
		printf("%d ", graph->List[front->data].data); //打印顶点数据
		target = 0; //赋零
		struct edgeNode* p = graph->List[front->data].firstnext;
		while (p) //边结点不为空
		{
			if (!visit[p->local]) //该结点未被遍历过
				push(p->local); //结点入队
			visit[p->local] = 1;
			p = p->next; //向下移动
		}
		pop(); //首元素出队
	}
}

主函数变化：

	//广度遍历
	int vin;
	int* visit = (int*)malloc(sizeof(int) * ((graph->Nv) + 1));
	for (int t = 0; t <= graph->Nv; t++)
		visit[t] = 0;
	printf("请输入初始点：");
	scanf_s("%d/n", &vin);
	breadthsearch(graph, vin, visit);
