解决echarts配置滚动(dataZoom)后导出图片数据不全问题

最新推荐文章于 2023-11-09 16:15:35 发布
最新推荐文章于 2023-11-09 16:15:35 发布
阅读量1.9k 收藏 5
点赞数 3
文章标签： echarts javascript vue3
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/sslcsq/article/details/133798769
版权

先展现一个echarts，并配置dataZoom，每页最多10条数据，超出滚动

<div class="echartsBox" id="echartsBox"></div>

onMounted(() => {
    nextTick(() => {
        var chartDom = document.getElementById('echartsBox');
        myChart = echarts.init(chartDom);
        option = {
            grid: {
                left: '0px',    // 图表左边距
                right: '50px',   // 图表右边距
                top: '50px',     // 图表上边距
                bottom: '0px',  // 图表下边距
                containLabel: true // 包含坐标轴标签在内
            },
            graphic: [{
                type: 'text',
                left: '15',  // 根据需要调整位置
                top: '20',   // 根据需要调整位置
                z: 100,      // 设置 z 轴数值较高，确保文本显示在最前面
                style: {
                    text: '课程内容',  // 指定要显示的文本
                    fill: '#666666',     // 文本颜色
                    fontSize: '14px',
                }
            }],
            yAxis: {
                // name: '课程内容',
                type: 'category',
                data: ['A1', 'A2', 'A3', 'A4', 'A5', 'A6', 'A7', 'A8', 'A9', 'A10', 'A11', 'A12', 'A13', 'A14', 'A15', 'A16', 'A17', 'A18', 'A19', 'A20', 'A21', 'A22', 'A23', 'A24', 'A25'],
                inverse: true,
            },
            xAxis: {
                name: '得分',
                type: 'value',
                min: 5,
                max: 0,
                axisLabel: {
                    formatter: function (value: any) {
                        return Math.floor(value); // 取整数部分
                    }
                },
            },
            dataZoom: [
                {
                    type: "slider",
                    realtime: true, // 拖动时，是否实时更新系列的视图
                    // show:false,  // 是否展示滚动条根据数据判断
                    startValue: 0,
                    endValue: 9, // 最多10条 超出滚动
                    width: 5,
                    height: "75%",
                    top: "12.5%",
                    right: 0,
                    brushSelect: false,
                    yAxisIndex: [0, 1], // 控制y轴滚动
                    fillerColor: "#0093ff", // 滚动条颜色
                    borderColor: "rgba(17, 100, 210, 0.12)",
                    backgroundColor: "#cfcfcf", //两边未选中的滑动条区域的颜色
                    handleSize: 0, // 两边手柄尺寸
                    showDataShadow: false, //是否显示数据阴影 默认auto
                    showDetail: false, // 拖拽时是否展示滚动条两侧的文字
                    zoomLock: true,
                    moveHandleStyle: {
                        opacity: 0,
                    },
                },
                {
                    type: "inside",
                    startValue: 0,
                    endValue: 10,
                    minValueSpan: 10,
                    yAxisIndex: [0],
                    zoomOnMouseWheel: false, // 关闭滚轮缩放
                    moveOnMouseWheel: true, // 开启滚轮平移
                    moveOnMouseMove: true, // 鼠标移动能触发数据窗口平移
                },
            ],
            series: [
                {
                    data: [5, 0, 3, 2, 1, 5, 4, 3, 2, 1, 5, 4, 3, 2, 1, 5, 4, 3, 2, 1, 5, 4, 3, 2, 1],
                    type: 'bar',
                    label: {
                        show: true,
                        position: 'right',
                        formatter: '{c}分', // 显示数值
                        textStyle: {
                            color: '#333',
                            fontSize: 14
                        }
                    },
                    itemStyle: {
                        color: function (params: any) {
                            // 根据数据值取整后选择颜色
                            var value = Math.round(params.data);
                            var colors = ['#A6A6A6', '#FF7F2D', '#FCC946', '#A2C081', '#619C8A', '#016B25'];
                            return colors[value];
                        }
                    },
                }
            ]
        };

        option && myChart.setOption(option);
    })
})

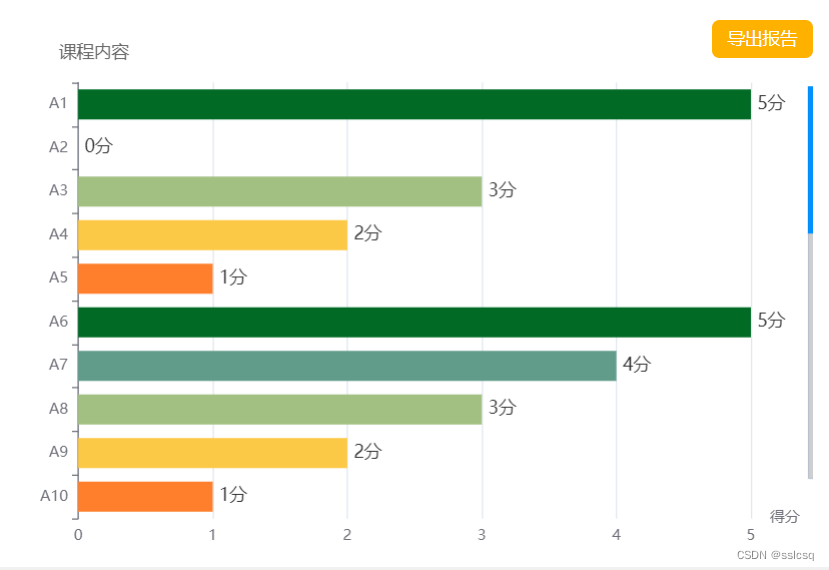

效果：在这里插入图片描述
调用echarts中getDataURL获取图表的数据 URL

// 下载echarts
const downloadBtn = (() => {
    nextTick(() => {
        const loading = ElLoading.service({
            lock: true,
            text: '图表生成中',
            background: 'rgba(0, 0, 0, 0.7)',
        })
        // 需要3s左右生成
        setTimeout(() => {
            loading.close()
            // 获取图表的数据 URL
            var dataURL = myChart.getDataURL({
                type: 'png',  // 可以根据需要修改为其他格式，如 'jpeg'
                pixelRatio: 2,  // 图片分辨率，根据需要进行调整
                backgroundColor: '#fff'  // 图片背景色，根据需要进行调整
            });

            // 创建一个虚拟的下载链接并模拟点击下载
            var link = document.createElement('a');
            link.href = dataURL;
            link.download = 'echarts_image.png';  // 下载的文件名，可以根据需要修改
            link.style.display = 'none';
            document.body.appendChild(link);
            link.click();
            document.body.removeChild(link);
        }, 3000)
    })
})

问题来了：如数据不分页则可以下载全数据，如数据分页了则只能下载出可视区内容，如何解决？

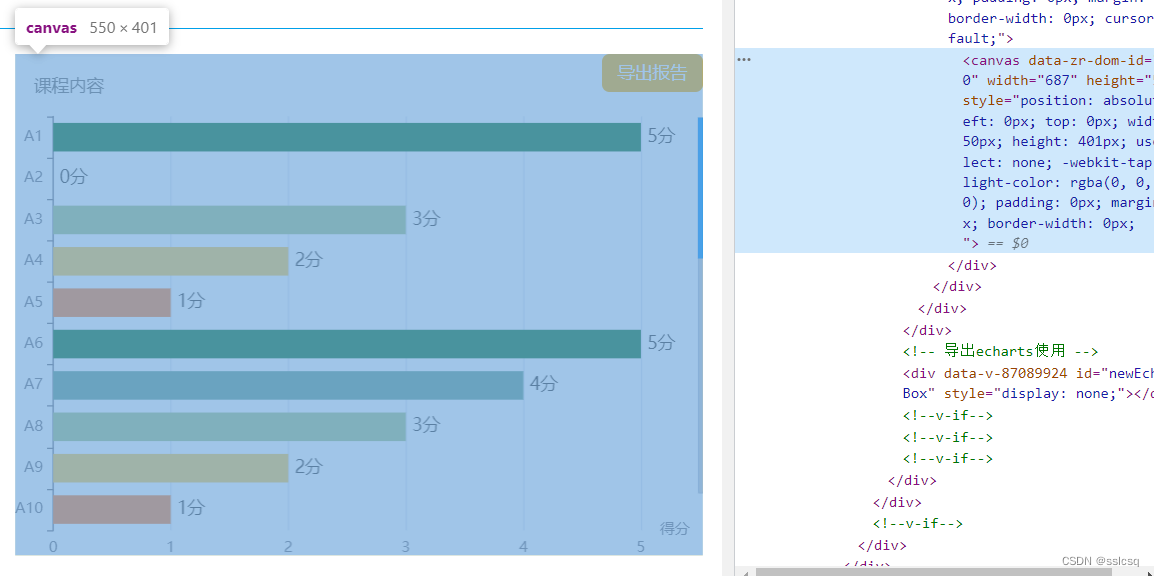

在这里插入图片描述
解决思路：echarts最终生成了canvas，canvas的宽高就是当前可视区的宽高，那么是否可以动态计算高度？？？

解决：
新增一个容器，这个容器为动态计算高度后导出使用

<!-- 导出echarts使用 -->
    <div id="newEchartsBox" style="display:none;"></div>

// 下载echarts
const downloadBtn = (() => {
    // 获取完整的数据
    const fullData = myChart.getOption();
    let newOption = fullData
    newOption.dataZoom = []
    //
    var chartDom: any = document.getElementById('newEchartsBox');
    chartDom.style.width = '600px'
    chartDom.style.height = 50 * fullData.series[0].data.length + 'px'
    //
    newMyChart = echarts.init(chartDom);
    //
    newOption && newMyChart.setOption(newOption);
    //
    nextTick(() => {
        const loading = ElLoading.service({
            lock: true,
            text: '图表生成中',
            background: 'rgba(0, 0, 0, 0.7)',
        })
        // 需要3s左右生成
        setTimeout(() => {
            loading.close()
            // 获取图表的数据 URL
            var dataURL = newMyChart.getDataURL({
                type: 'png',  // 可以根据需要修改为其他格式，如 'jpeg'
                pixelRatio: 2,  // 图片分辨率，根据需要进行调整
                backgroundColor: '#fff'  // 图片背景色，根据需要进行调整
            });

            // 创建一个虚拟的下载链接并模拟点击下载
            var link = document.createElement('a');
            link.href = dataURL;
            link.download = 'echarts_image.png';  // 下载的文件名，可以根据需要修改
            link.style.display = 'none';
            document.body.appendChild(link);
            link.click();
            document.body.removeChild(link);
        }, 3000)
    })
});

通过getOption获取echarts数据，根据数据长度动态设置新容器的高度，并赋值，赋值时把dataZoom清空，这里就不需要分页了，因为不做回显。
然后通过新容器调用echarts导出图片，问题完美解决。

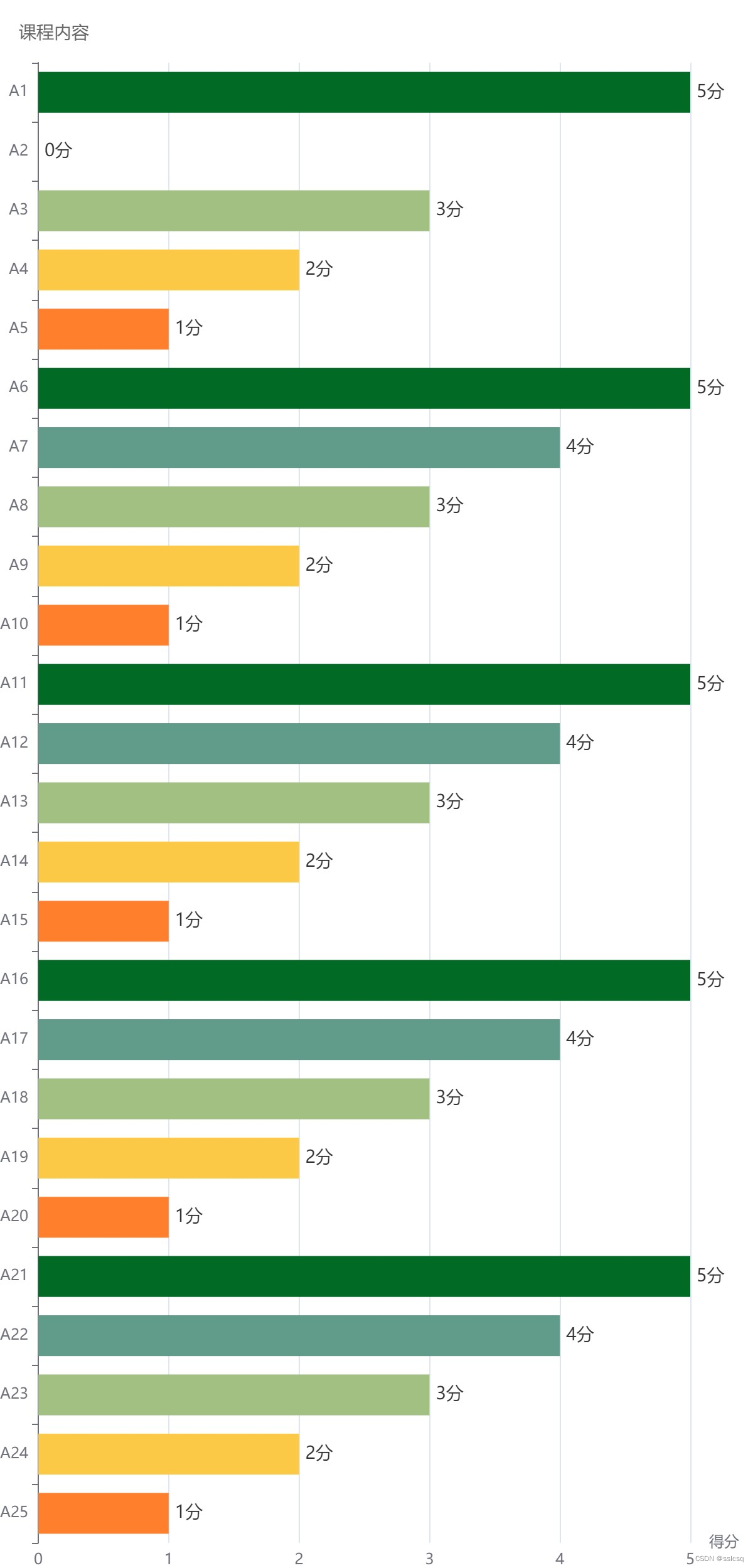

在这里插入图片描述
源码如下：

<template>
    <div class="kcnrzt">
        <div class="left">
            <div class="l">
                已选<br />课程内容
            </div>
            <div class="r">
                <el-scrollbar>
                    <div class="list">
                        <div class="item">11111111111111111111111111111111111111111111111111111111111111111</div>
                        <div class="item">11111111111111111111111111111111111111111111111111111111111111111</div>
                        <div class="item">11111111111111111111111111111111111111111111111111111111111111111</div>
                        <div class="item">11111111111111111111111111111111111111111111111111111111111111111</div>
                        <div class="item">11111111111111111111111111111111111111111111111111111111111111111</div>
                        <div class="item">11111111111111111111111111111111111111111111111111111111111111111</div>
                    </div>
                </el-scrollbar>
            </div>
        </div>
        <div class="right">
            <div class="exportBtn" @click="downloadBtn">导出报告</div>
            <div class="echartsBox" id="echartsBox"></div>
        </div>
    </div>
    <!-- 导出echarts使用 -->
    <div id="newEchartsBox" style="display:none;"></div>
</template>

<script setup lang="ts">
import { ElLoading } from 'element-plus'
import { watch, onMounted, onBeforeUnmount, nextTick } from 'vue'
import { dataStore } from '@/store'
let store = dataStore()
import * as echarts from 'echarts';

//
var myChart: any = null
var option: any = null
// 导出专用
var newMyChart: any = null

onMounted(() => {
    nextTick(() => {
        var chartDom = document.getElementById('echartsBox');
        myChart = echarts.init(chartDom);
        option = {
            grid: {
                left: '0px',    // 图表左边距
                right: '50px',   // 图表右边距
                top: '50px',     // 图表上边距
                bottom: '0px',  // 图表下边距
                containLabel: true // 包含坐标轴标签在内
            },
            graphic: [{
                type: 'text',
                left: '15',  // 根据需要调整位置
                top: '20',   // 根据需要调整位置
                z: 100,      // 设置 z 轴数值较高，确保文本显示在最前面
                style: {
                    text: '课程内容',  // 指定要显示的文本
                    fill: '#666666',     // 文本颜色
                    fontSize: '14px',
                }
            }],
            yAxis: {
                // name: '课程内容',
                type: 'category',
                data: ['A1', 'A2', 'A3', 'A4', 'A5', 'A6', 'A7', 'A8', 'A9', 'A10', 'A11', 'A12', 'A13', 'A14', 'A15', 'A16', 'A17', 'A18', 'A19', 'A20', 'A21', 'A22', 'A23', 'A24', 'A25'],
                inverse: true,
            },
            xAxis: {
                name: '得分',
                type: 'value',
                min: 5,
                max: 0,
                axisLabel: {
                    formatter: function (value: any) {
                        return Math.floor(value); // 取整数部分
                    }
                },
            },
            dataZoom: [
                {
                    type: "slider",
                    realtime: true, // 拖动时，是否实时更新系列的视图
                    // show:false,  // 是否展示滚动条根据数据判断
                    startValue: 0,
                    endValue: 9, // 最多10条 超出滚动
                    width: 5,
                    height: "75%",
                    top: "12.5%",
                    right: 0,
                    brushSelect: false,
                    yAxisIndex: [0, 1], // 控制y轴滚动
                    fillerColor: "#0093ff", // 滚动条颜色
                    borderColor: "rgba(17, 100, 210, 0.12)",
                    backgroundColor: "#cfcfcf", //两边未选中的滑动条区域的颜色
                    handleSize: 0, // 两边手柄尺寸
                    showDataShadow: false, //是否显示数据阴影 默认auto
                    showDetail: false, // 拖拽时是否展示滚动条两侧的文字
                    zoomLock: true,
                    moveHandleStyle: {
                        opacity: 0,
                    },
                },
                {
                    type: "inside",
                    startValue: 0,
                    endValue: 10,
                    minValueSpan: 10,
                    yAxisIndex: [0],
                    zoomOnMouseWheel: false, // 关闭滚轮缩放
                    moveOnMouseWheel: true, // 开启滚轮平移
                    moveOnMouseMove: true, // 鼠标移动能触发数据窗口平移
                },
            ],
            series: [
                {
                    data: [5, 0, 3, 2, 1, 5, 4, 3, 2, 1, 5, 4, 3, 2, 1, 5, 4, 3, 2, 1, 5, 4, 3, 2, 1],
                    type: 'bar',
                    label: {
                        show: true,
                        position: 'right',
                        formatter: '{c}分', // 显示数值
                        textStyle: {
                            color: '#333',
                            fontSize: 14
                        }
                    },
                    itemStyle: {
                        color: function (params: any) {
                            // 根据数据值取整后选择颜色
                            var value = Math.round(params.data);
                            var colors = ['#A6A6A6', '#FF7F2D', '#FCC946', '#A2C081', '#619C8A', '#016B25'];
                            return colors[value];
                        }
                    },
                }
            ]
        };

        option && myChart.setOption(option);
    })
    //
    window.addEventListener('resize', updateEcharts);
})
//
onBeforeUnmount(() => {
    myChart.dispose();
    //
    window.removeEventListener('resize', updateEcharts);
})
//
const updateEcharts = (() => {
    nextTick(() => {
        myChart.resize();
    })
})
//
watch(
    () => store.isCollapse,
    () => {
        setTimeout(() => { updateEcharts() }, 300);
    },
    {
        immediate: false,  // 是否初始化立即执行一次, 默认是false
        deep: true // 是否是深度监视, 默认是false
    }
)

// 下载echarts
const downloadBtn = (() => {
    // 获取完整的数据
    const fullData = myChart.getOption();
    let newOption = fullData
    newOption.dataZoom = []
    //
    var chartDom: any = document.getElementById('newEchartsBox');
    chartDom.style.width = '600px'
    chartDom.style.height = 50 * fullData.series[0].data.length + 'px'
    //
    newMyChart = echarts.init(chartDom);
    //
    newOption && newMyChart.setOption(newOption);
    //
    nextTick(() => {
        const loading = ElLoading.service({
            lock: true,
            text: '图表生成中',
            background: 'rgba(0, 0, 0, 0.7)',
        })
        // 需要3s左右生成
        setTimeout(() => {
            loading.close()
            // 获取图表的数据 URL
            var dataURL = newMyChart.getDataURL({
                type: 'png',  // 可以根据需要修改为其他格式，如 'jpeg'
                pixelRatio: 2,  // 图片分辨率，根据需要进行调整
                backgroundColor: '#fff'  // 图片背景色，根据需要进行调整
            });

            // 创建一个虚拟的下载链接并模拟点击下载
            var link = document.createElement('a');
            link.href = dataURL;
            link.download = 'echarts_image.png';  // 下载的文件名，可以根据需要修改
            link.style.display = 'none';
            document.body.appendChild(link);
            link.click();
            document.body.removeChild(link);
        }, 3000)
    })
});
</script>

<style scoped lang="scss">
.kcnrzt {
    flex: 1;
    display: flex;
    justify-content: space-between;
    overflow: hidden;
    margin: 20px 15px;

    .left {
        width: 50%;
        height: 100%;
        border: 1px solid #DEDEDE;
        display: flex;
        overflow: hidden;
        margin-right: 20px;

        .l {
            width: 87px;
            border-right: 1px solid #DEDEDE;
            display: flex;
            align-items: center;
            justify-content: center;
            text-align: center;
            overflow: hidden;
        }

        .r {
            flex: 1;
            overflow: hidden;

            .list {
                .item {
                    padding: 10px;
                    font-size: 14px;
                    font-family: Microsoft YaHei;
                    font-weight: 400;
                    color: #333333;
                    line-height: 22px;
                    border-bottom: 1px solid #DEDEDE;
                }
            }
        }
    }

    .right {
        width: 50%;
        height: 100%;
        position: relative;
        margin-left: 20px;

        .exportBtn {
            width: 81px;
            height: 30px;
            background: #FFB100;
            border-radius: 6px;
            font-size: 14px;
            font-family: Microsoft YaHei;
            font-weight: 400;
            color: #FFFFFF;
            line-height: 30px;
            text-align: center;
            cursor: pointer;
            position: absolute;
            top: 0;
            right: 0;
            z-index: 999;
        }

        .echartsBox {
            width: 100%;
            height: 100%;
        }
    }
}
</style>
sslcsq
关注
  • 3
    点赞
  • 踩
  • 5
    收藏
    觉得还不错? 一键收藏
  • 3
    评论
解决Echarts2竖直datazoom滑动后显示数据不全的问题
10-15
主要介绍了解决Echarts2竖直datazoom滑动后显示数据不全的问题，具有很好的参考价值，希望对大家有所帮助。一起跟随小编过来看看吧
echarts实现获取datazoom的起始值(包括x轴和y轴)
10-15
主要介绍了echarts实现获取datazoom的起始值(包括x轴和y轴)，具有很好的参考价值，希望对大家有所帮助。一起跟随小编过来看看吧
vue使用echarts导出动态生成图片信息缺失
山海一哥的博客
01-09 3629
const img = this.charts.getConnectedDataURL() 获取的base64丢失部分图片可以设置animation属性为false 如下图所示
解决echarts echarts数据动态更新和dataZoom被重置问题
10-15
主要介绍了解决echarts echarts数据动态更新和dataZoom被重置问题，具有很好的参考价值，希望对大家有所帮助。一起跟随小编过来看看吧
Echarts框选型dataZoom配置项
qq_41720578的博客
02-08 1980
dataZoom配置项主要用来对坐标轴的数据区域进行缩放，分为内置型、滑条型以及框选型。框选型区域缩放功能支持用户通过框选坐标轴的区域，来控制数轴的显示范围。(官网实例传送门)
ECHARTS学习之dataZoom组件详解
热门推荐
qq_44610701的博客
11-18 4万+
ECHARTS学习之dataZoom组件dataZoomdataZoomInside功能快捷键合理的创建标题，有助于目录的生成如何改变文本的样式插入链接与图片如何插入一段漂亮的代码片生成一个适合你的列表创建一个表格设定内容居中、居左、居右SmartyPants创建一个自定义列表如何创建一个注脚注释也是必不可少的KaTeX数学公式新的甘特图功能，丰富你的文章UML 图表FLowchart流程图导出与导入导出导入 dataZoom dataZoom 组件用于区域缩放，从而能自由关注细节的数据信息，或者概览数据整
echarts实现横向和纵向滚动条、dataZoom及其滚动条设置
細水、長流√的专栏
09-10 1万+
echart没有滚动条概念，有配置选项类似滚动条，通过手段模拟滚动条效果....省略很多字（难）
十、Echart图表 之 dataZoom区域缩放 基本使用与配置大全
weixin_55181759的博客
11-02 9438
✨参照官网，dataZoom中有两个对象如下，这样写是因为type分为与两种缩放方式，当type类型不同时，里面配置的属性略有不同，请根据实际需求使用✨其他属性请参考一下内容💕解释xAxisIndex、yAxisIndex、、的含义及用法，以xAxisIndex为例filter。
echarts中datazoom使用总结-拖拉条位置调整以及缩放最大值设置
qq_44774831的博客
05-05 2万+
datazoom基本结构分析简单代码调整与x轴的上下位置限制拖动的最大值 基本结构 与 xAxis和 yAxis是同一级目录下的 Option = { xAxis: { type: 'category', }, yAxis: { type: 'value', }, dataZoom: [{ type: 'inside', start: 0,
Echart dataZoom 属性大全
weixin_51237264的博客
05-24 1681
echart dataZoom 属性大全
Echarts多个图表dataZoom联动
ZionHH的博客
12-05 4231
Echarts多个图表dataZoom联动
Echarts图表显示不完全（多种图表解决方案）
Junehhhhh的博客
04-17 1万+
Echarts图表显示不完全（多种图表解决方案）
ECharts从零开始（五）—— dataZoom & tooltip
邱邱邱的博客
09-06 1340
这篇博文主要介绍dataZoom以及tooltip。 一、dataZoom dataZoom组件用于区域缩放，从而能自由关注细节的数据信息，或者概览数据整体，或者去除离群点的影响。现在的dataZoom支持dataZoomInside和dataZoomSlider两种，前者是内置型数据区域缩放组件，内置于坐标系中的；后者是滑动条型数据区域缩放组件，有单独的滑动条，可在滑动条上进行缩放或漫游。 ...
Echarts学习（1） dataZoom
wxy15650598003的博客
07-17 571
今天开始学习Echarts，作为一个O js 基础的人，我想着就以博客的形式记录我了解了的内容，也给同样境况的人提供一点帮助。官网的实例有很高的参考价值，我这里也算是对官网的实例做得有自己经验的小笔记吧！ dataZoom是用来给图表提供放大缩小和位置移动功能的，这个功能可以通过滚动鼠标滚轮实现，也可以通过拉Echarts提供的滑块实现。 dataZoom: [//对于dataZoom组件，若未设...
在ECharts中加入数据区域缩放组建（dataZoom）
qq_45021462的博客
02-18 4157
在ECharts中加入数据区域缩放组建（dataZoom） 查看官网在图表中加入交互组件 dataZoom组建是对数轴进行【数据窗口缩放】【数据窗口平移】操作。 可以通过 dataZoom.xAxisIndex 或 dataZoom.yAxisIndex 来指定 dataZoom 控制哪个或哪些数轴。 dataZoom 组件可同时存在多个，起到共同控制的作用。控制同一个数轴的组件，会自动联动。 dataZoom 的数据窗口范围的设置，目前支持两种形式： 百分比形式：参见 dataZoom.st
Echarts数据可视化dataZoom详解
dff407787736的专栏
02-08 1908
dataZoom=[//区域缩放 { id:'dataZoomX', show:true,//是否显示组件。如果设置为false，不会显示，但是数据过滤的功能还存在。 ...
08-Echarts配置系列之：dataZoom 区域缩放组件
最新发布
youyudehan的博客
11-09 3600
简单快速了解 Echarts 中 dataZoom 区域缩放组件配置，并提供简单的示例代码参考
echarts的dataZoom详解及用法
qq_42038997的博客
02-03 1388
echarts的dataZoom详解及用法
ECharts学习四 --- 数据区域缩放组件（dataZoom）
树洞树洞-单纯记录
10-11 1万+
除了图表外， ECharts 中提供了很多交互组件。例如： 图例组件 legend、标题组件 title、视觉映射组件 visualMap、数据区域缩放组件 dataZoom、时间线组件 timeline   数据区域缩放组件 dataZoom介绍 dataZoom 组件是对 数轴（axis） 进行『数据窗口缩放』『数据窗口平移』操作。        可以通过 dataZoom.xAxis...
echarts折线图dataZoom
08-13
根据引用，echarts折线图中的dataZoom是通过监听来实现的。通常的做法是使用echarts的on方法，将监听函数绑定到dataZoom事件上。在监听函数中可以编写逻辑代码来处理dataZoom的变化。 根据引用，在实现拖拽的核心部分中，使用了echarts的graphic组件来实现拖拽功能。通过设置type为circle和draggable属性为'vertical'，可以让图形元素变为可拖拽的圆形。通过ondrag事件处理函数可以监听到拖拽的过程，进行相应的处理。 而根据引用，可以根据缩放的end-start值来判断dataZoom的缩放程度。如果缩放程度小于40，可以通过修改option中的axisLabel.rotate属性来调整字体的倾斜角度。当缩放程度大于等于40时，可以通过修改axisLabel.rotate属性来让字体开始倾斜。 因此，echarts折线图的dataZoom功能可以通过监听dataZoom事件来实现，同时可以根据缩放程度来调整字体的倾斜角度。<span class="em">1</span><span class="em">2</span><span class="em">3</span> #### 引用[.reference_title] - *1* *3* [echarts折线图监听缩放事件回调](https://blog.csdn.net/HeXinT/article/details/124857556)[target="_blank" data-report-click={"spm":"1018.2226.3001.9630","extra":{"utm_source":"vip_chatgpt_common_search_pc_result","utm_medium":"distribute.pc_search_result.none-task-cask-2~all~insert_cask~default-1-null.142^v92^chatsearchT0_1"}}] [.reference_item style="max-width: 50%"] - *2* [【Echarts折线图拐点拖拽功能实现+解决datazoom设置startValue,endValue引发的拖拽点位置不对问题】](https://blog.csdn.net/qq_35703552/article/details/131916694)[target="_blank" data-report-click={"spm":"1018.2226.3001.9630","extra":{"utm_source":"vip_chatgpt_common_search_pc_result","utm_medium":"distribute.pc_search_result.none-task-cask-2~all~insert_cask~default-1-null.142^v92^chatsearchT0_1"}}] [.reference_item style="max-width: 50%"] [ .reference_list ]

“相关推荐”对你有帮助么？

  • 非常没帮助
  • 没帮助
  • 一般
  • 有帮助
  • 非常有帮助
提交
评论 3
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
