作       者：武力戡乱

修改日期：2017-09-07

备       注：

1、总备注信息

2、联系方式

3、其它博文链接：武力戡乱博客目录总表

4、本文根据官网资料UM10120翻译而得

内       容：

1、概述

    LPC213x 和 LPC213x/01是基于32/16位ARM7TDMICPU的微控制器，支持实时模拟和嵌入式跟踪，并嵌入32kB到512kB的高速Flash存储器。有一个128位宽的内存接口和独特的加速结构，使32位代码能够在最快时钟速率下运行。对控制代码大小方面，可使用16位Thumb®模式，将代码规模降低30%多，而性能的损失却很小。

    由于小尺寸和低功耗,这些处理器可以应用小型控制系统中，如接入控制和POS机。通用的串行通信接口和8/16/32 kB的片上存储器,他们非常适合通信网关和协议转换器、软调制解调器,语音识别和低端成像,提供大型缓冲区和高处理能力。灵活多变的32位定时器,一个或两个10位ADC且有路8通道,10位DAC,PWM通道和47个快速GPIO，九个外部边沿检测中断引脚，使这些微控制器特别适合工业控制和医疗系统。

2、性能介绍

1、小型 LQFP64 封装的 16/32 位 ARM7TDMI-S 微控制器。
2、8/16/32kB 片内静态 RAM。
3、片内 Boot 装载软件实现在系统/在应用中编程（ISP/IAP）。扇区擦除或整片擦除的时间为 400ms，1ms 可编程 256 字节。
4、EmbeddedICE ® RT和嵌入式跟踪接口可实时调试（利用片内RealMonitor软件）和高速跟踪执行代码。
5、1 个（LPC2132/2132）或 2 个（LPC2138）8 路 10 位 A/D 转换器共包含 16 个模拟输入，每个通道的转换时间低至 2.44us。
6、1 个 10 位 D/A 转换器，可提供不同的模拟输出（LPC2132/2138）。
7、2 个 32 位定时器/计数器（带 4 路捕获和 4 路比较通道）、PWM 单元（6 路输出）和看门狗。
8、实时时钟具有独立的电源和时钟源，在节电模式下极大地降低了功耗。
9、多个串行接口，包括 2 个 16C550 工业标准UART、2 个高速I 2 C接口（400 kbit/s）、SPI TM 和SSP（具有缓冲功能，数据长度可变）。
10、向量中断控制器。可配置优先级和向量地址。
11、多达 47 个 5V 的通用 I/O 口（LQFP64 封装）。
12、9 个边沿或电平触发的外部中断引脚。
13、通过片内 PLL 可实现最大为 60MHz 的 CPU 操作频率，PLL 的稳定时间为 100us。
14、片内晶振频率范围：1~30 MHz。
15、2 个低功耗模式：空闲和掉电。
16、可通过个别使能/禁止外部功能和降低外部时钟来优化功耗。
17、通过外部中断将处理器从掉电模式中唤醒。
18、单个电源供电，含有上电复位（POR）和掉电检测（BOD）电路：
－CPU 操作电压范围：3.0~3.6 V (3.3 V+/－ 10%)，I/O 口可承受 5V 的最大电压。

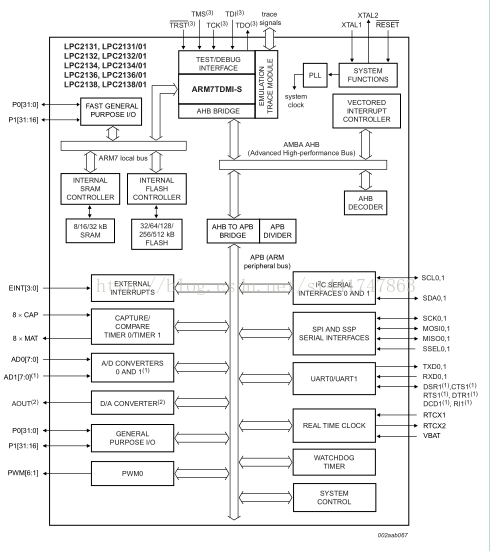

3、系统结构框图
