BOSS：白茶，能不能做个柱形图带折线的？

白茶：可以啊，老板！

BOSS：（看来这个比较简单）能不能做出环比增长和下降的折线标识？

白茶：可以啊，老板！

BOSS：（…）那，增长和下降的标识能不能定在顶栏不动？不然和柱子混合我看着有点晕。

白茶：这个有点难啊，老板。

BOSS：（(p≧w≦q)）就要这个！

在项目实施的过程中，柱形折线图可以说是我们使用频率较高的可视化图形之一，默认的呈现效果如下图：

很多用户和白茶反映过，能不能让折线的标签固定在上方？也不要折线，有每个月的节点就可以，这样看起来能更直观一些。

用户的这个需求是很合理的，毕竟BI可视化的根本，是能将重要信息简洁明了的呈现给用户。

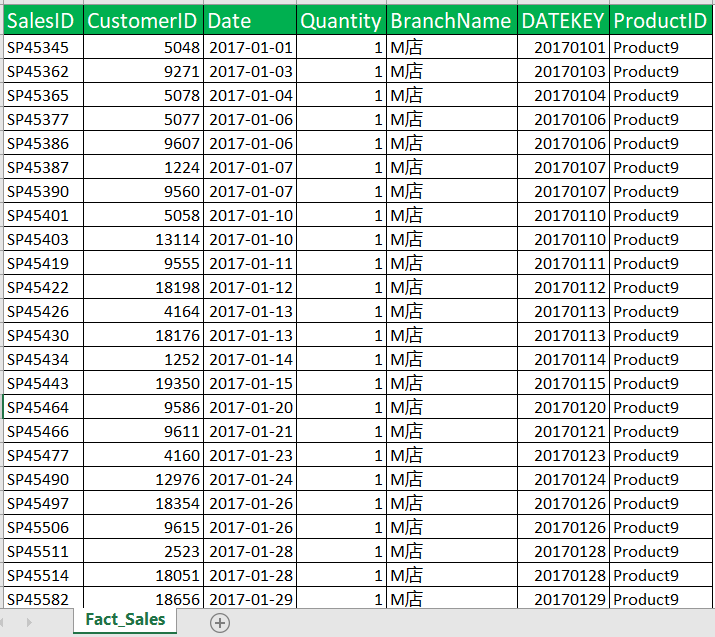

先来看看本期的案例数据：

一张销售事实表，案例数据比较简单，导入到PowerBI中，添加日期表。

Dim_Data =
GENERATE (
    CALENDAR ( MIN ( 'Fact_Sales'[DATE] ), MAX ( 'Fact_Sales'[DATE] ) ),
    VAR DA = [Date]
    VAR YEAR =
        YEAR ( DA )
    VAR QUARTER =
        "Q" & FORMAT ( DA, "Q" )
    VAR MONTE =
        FORMAT ( DA, "MM" )
    VAR DAY =
        DAY ( DA )
    VAR WEEKID =
        WEEKDAY ( DA, 2 )
    RETURN
        ROW (
            "年度", YEAR,
            "季度", QUARTER,
            "月份", MONTE,
            "日", DAY,
            "年度季度", YEAR & QUARTER,
            "年度月份",
                YEAR & "." & MONTE
        )
)

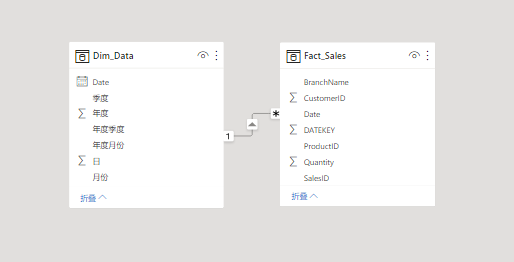

建立模型关系如下：

添加如下基础度量值。

销售数量：

A.销售数量 =
SUM ( Fact_Sales[Quantity] )

上月销售数量：

B.上月销售数量 =
CALCULATE ( [A.销售数量], DATEADD ( 'Dim_Data'[Date], -1, MONTH ) )

环比：

C.环比 =
DIVIDE ( [A.销售数量] - [B.上月销售数量], [A.销售数量] )

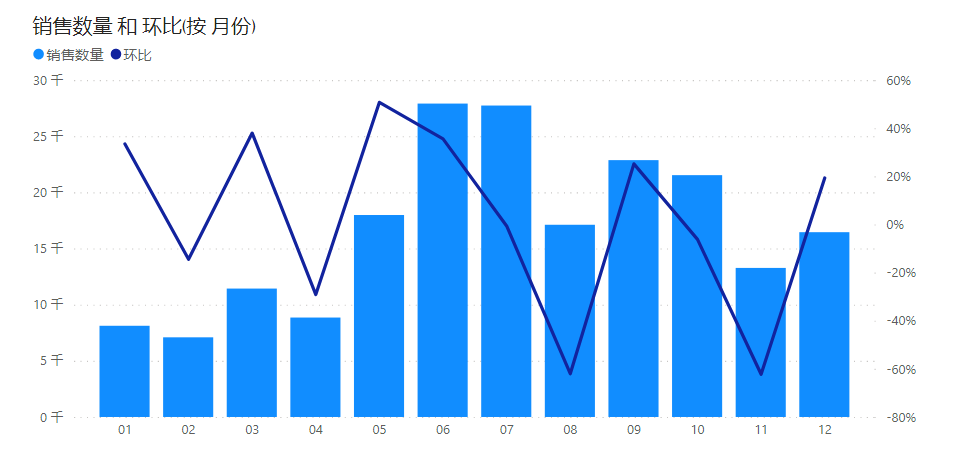

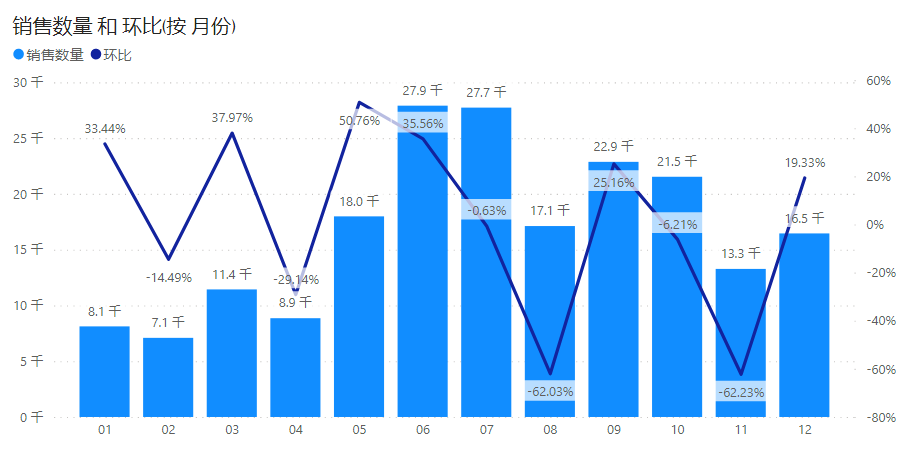

如果直接将这三个度量值放入到柱形折线图中，效果如下：

很明显没有满足我们的需求。

用户需要的是既体现增长下降情况，并将折线转化为散点，固定在柱子上方。

那么该如何实现呢？

思考一下
1
2
3
…

其实，我们可以将环比度量值进行拆分。

正环比：

D.正环比 =
IF ( [C.环比] >= 0, [C.环比], BLANK () )

负环比：

E.负环比 =
IF ( [C.环比] < 0, [C.环比], BLANK () )

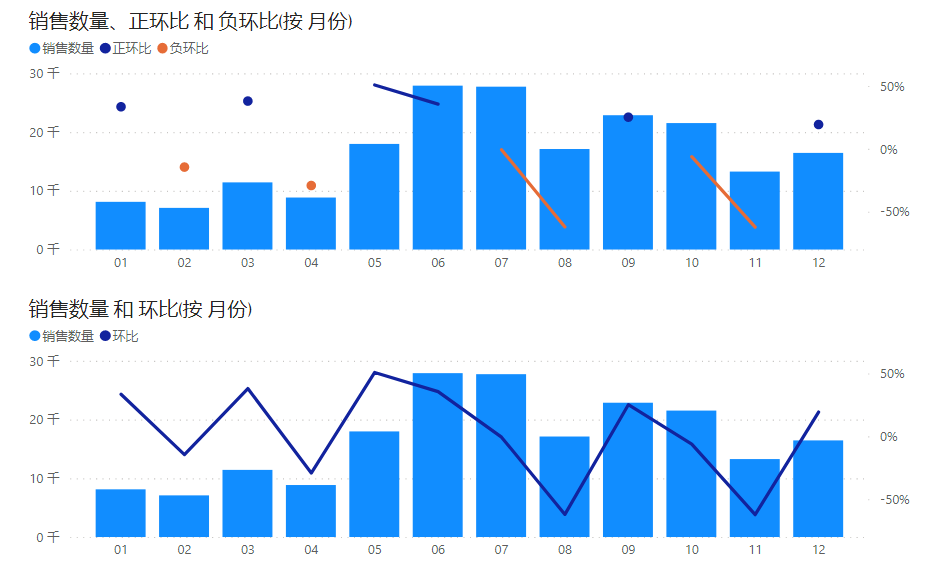

将其放入到柱形折线图中效果如下：

因为拆分出两个度量值，所以我们可以对正环比和负环比进行单独配色区分，以及样式调整。

注：柱形折线图默认只支持对柱子进行fx配色。

我们从上图中可以看出，增长和下降的问题已经解决了，但是固定顶层这个问题依然存在。

别急，我们添加两个度量值：

上限高度：

F.次级坐标轴上限 =
500000000000

下限高度：

G.次级坐标轴下限 =
-10000000000000

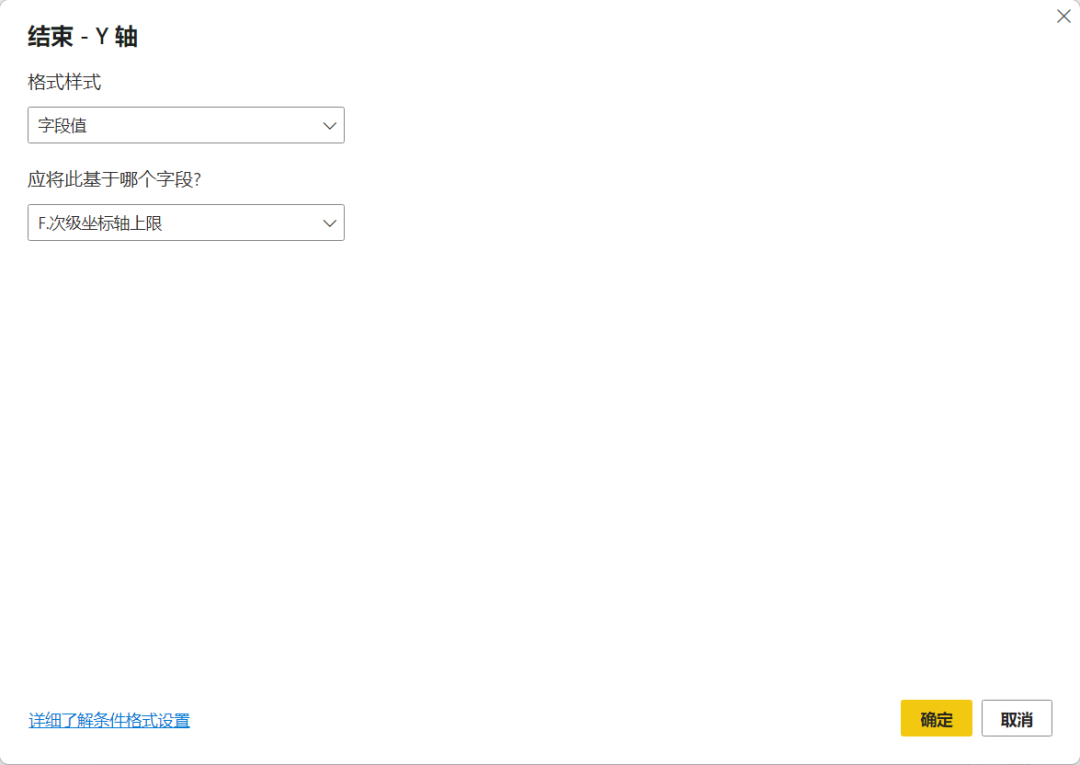

将上述两个度量值，依次添加到Y轴→次级坐标轴→开始值、结束值。

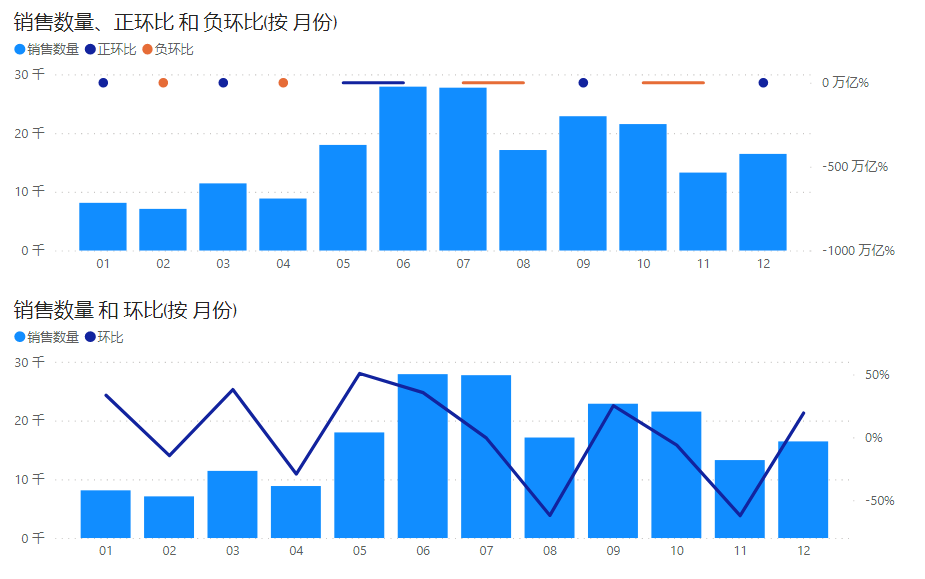

结果如下：

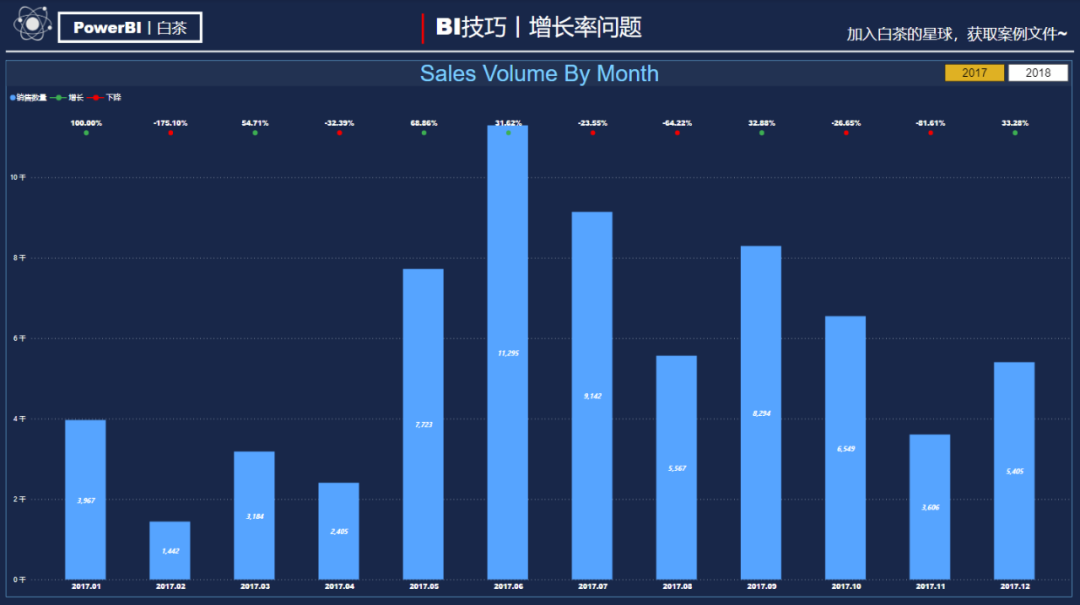

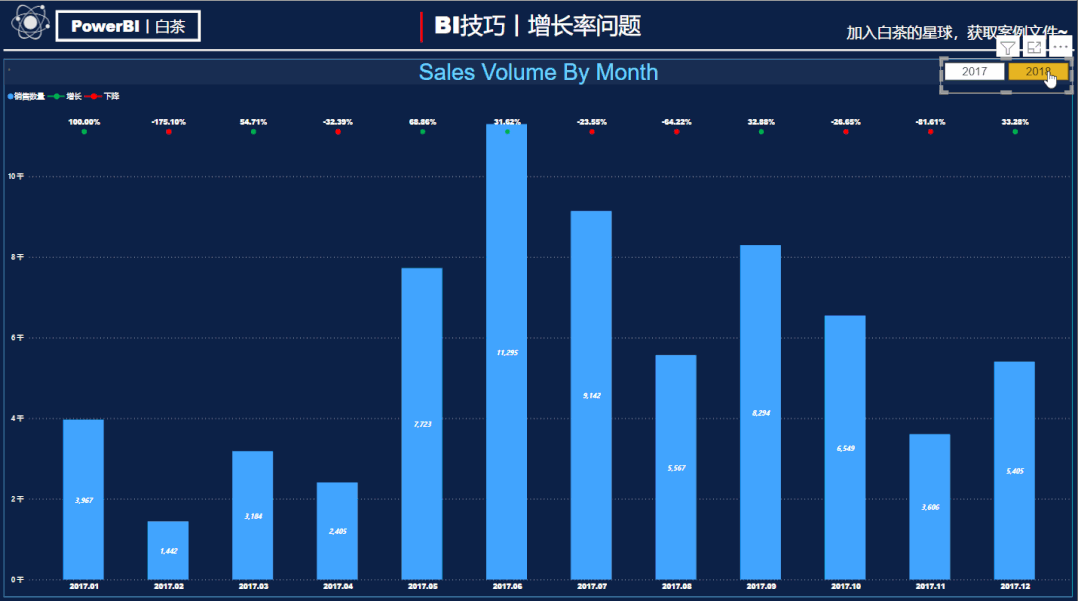

基本的效果雏形已经有了，我们美化一下，最终效果如下：

（BOSS：介个真的可以！）

Demo文件在知识星球。
