文章讲述了如何在PowerBI中利用DAX公式和自定义日期表来创建甘特图，以展示项目进度。通过构建日期表、条件判断和度量值，实现了矩阵形式的甘特图，并展示了如何添加额外的判断元素如当前日期，以增强可视化效果。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

BOSS：白茶，我们最近有很多项目，能不能做个甘特图？
白茶：没问题！（应用市场上随便找个甘特图就OK了嘛！）
BOSS：对了，不要那种点进来会有点卡，等半天的那种，要保持速度！
白茶：（#￥%@！&）没问题！

日常分析时，当我们需要针对某一个连续事件进行进度更新的时候，往往会采用甘特图来进行展示，这样肉眼看起来直观，方便一眼定位到目前的项目节点。

在应用市场中，有两个应用可以帮助大家满足制作甘特图的需求：
Gantt和Gantt Chart By MAQSoftware。

除了使用应用市场的应用以外，还可以通过内置的矩阵，来实现甘特图的制作。对比市场的应用，内置的图表无论是性能上还是兼容性上都会更优一些。

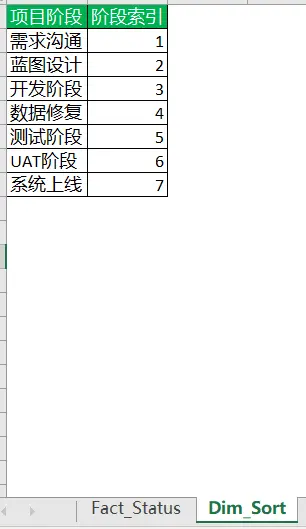

案例数据：

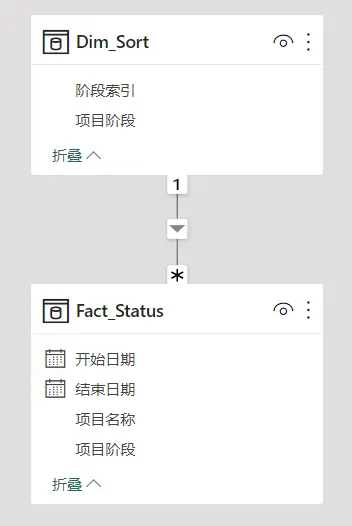

案例数据只有两张表，一张维度表，索引使用，一张项目状态表。将数据导入到PowerBI中，模型关系如下：

白茶模拟的数据比较简单，但实际应用中，会存在项目中断重启的情况，因此为了能够在完整的维度下展示，我们需要构建一张日期表。

Dim_Data =
VAR MaxxData =
    MAX (
        MAXX ( ALL ( 'Fact_Status' ), [开始日期] ),
        MAXX ( ALL ( 'Fact_Status' ), [结束日期] )
    )
VAR MinxData =
    MIN (
        MINX ( ALL ( 'Fact_Status' ), [开始日期] ),
        MINX ( ALL ( 'Fact_Status' ), [结束日期] )
    )
VAR Result =
    GENERATE (
        CALENDAR ( MinxData, MaxxData ),
        VAR DA = [Date]
        VAR FactYear =
            YEAR ( DA )
        VAR FactQuarter =
            "Q" & FORMAT ( DA, "Q" )
        VAR FactMonth =
            FORMAT ( DA, "M" )
        VAR FactDAY =
            DAY ( DA )
        RETURN
            ROW (
                "年度", FactYear,
                "季度", FactQuarter,
                "月份索引", VALUE ( FactMonth ),
                "月份", FactMonth & "月",
                "日", FactDAY
            )
    )
RETURN
    Result

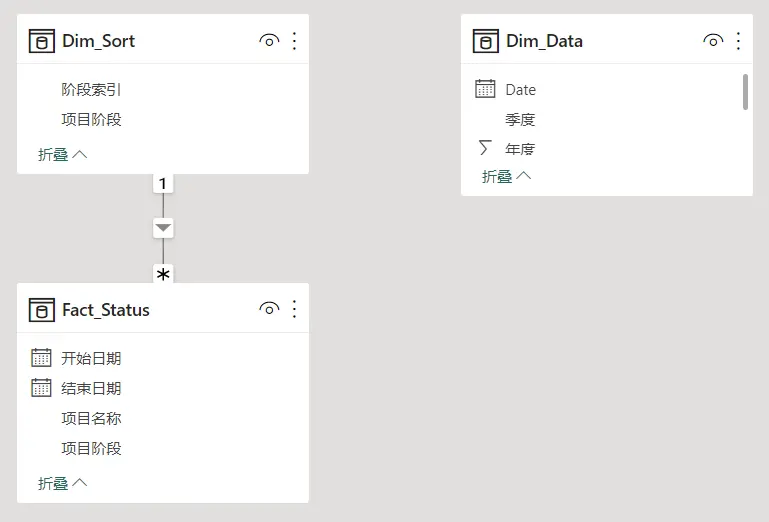

模型关系更新如下：

注：新生成的日期表，不需要和原本的模型建立关系。

思考一下
接下来需要做什么？
1
2
3
获取事实表的开始日期和结束日期，再根据维度表进行条件判断即可。
编写如下DAX：
开始日期：

001.StartData =
MONTH ( SELECTEDVALUE ( 'Fact_Status'[开始日期] ) )

结束日期：

002.EndData =
MONTH ( SELECTEDVALUE ( 'Fact_Status'[结束日期] ) )

维度日期：

003.ConditionData =
SELECTEDVALUE ( 'Dim_Data'[月份索引] )

条件判断：

004.ProjectStatus =
VAR ConditionStatus =
    IF (
        AND (
            [003.ConditionData] >= [001.StartData],
            [003.ConditionData] <= [002.EndData]
        ),
        1,
        0
    )
VAR Result =
    IF (
        AND ( HASONEFILTER ( 'Dim_Sort'[项目阶段] ), ConditionStatus = 1 ),
        1,
        BLANK ()
    )
RETURN
    Result

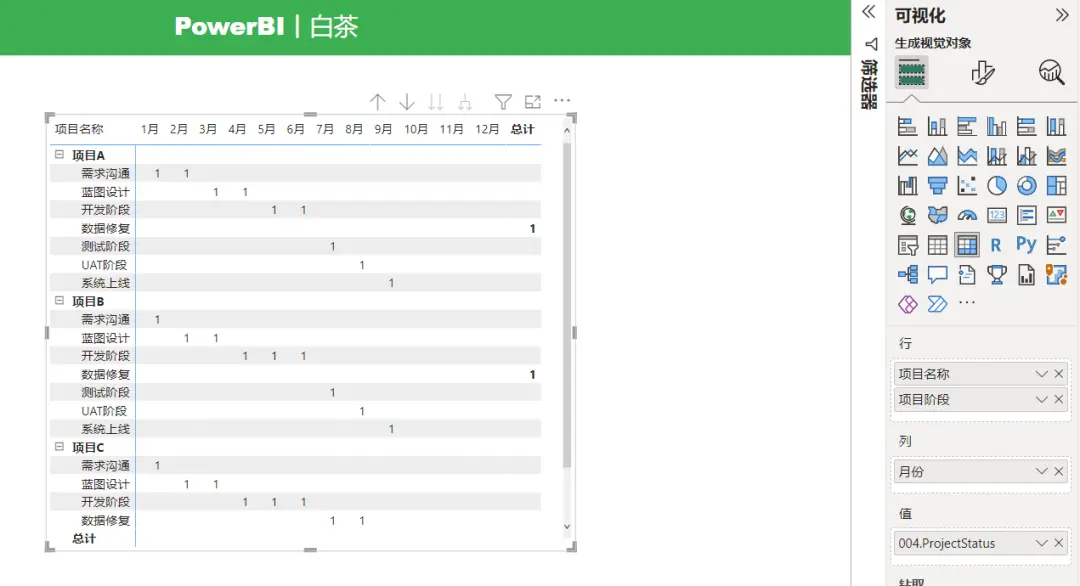

将度量值拉到矩阵中进行展示如下：

看起来矩阵已经有甘特图的样子了，我们继续编写如下代码：
配色：

005.FillColor =
IF ( [004.ProjectStatus] = 1, "#00B050", "#FFFFFF" )

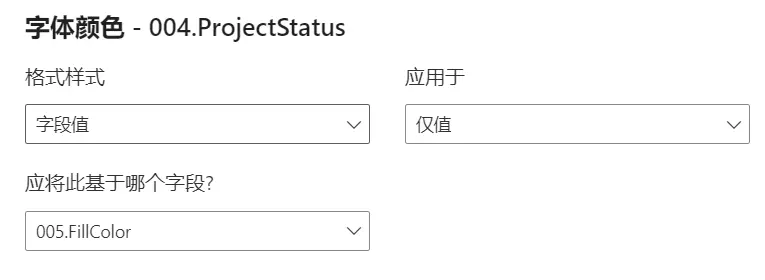

将上述度量值，设置为矩阵值的背景和字体颜色：

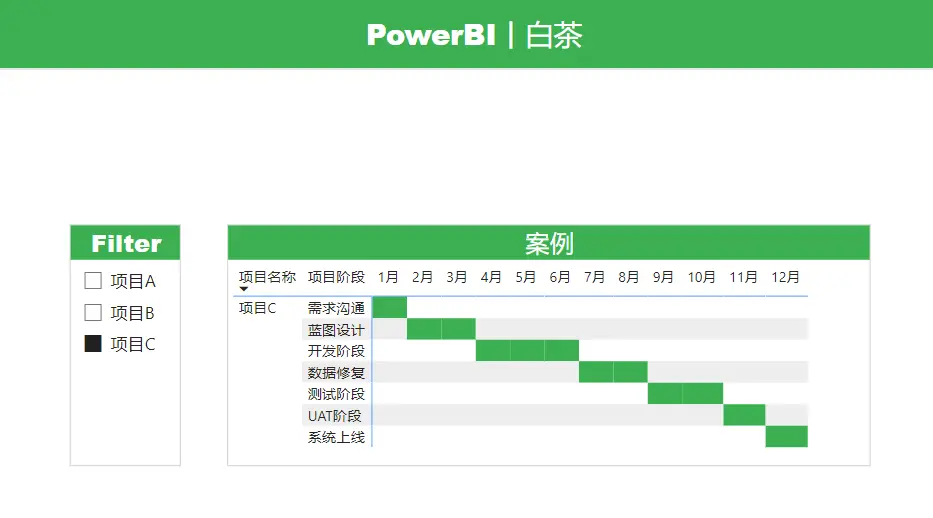

再对矩阵一些细节进行调整，展示效果如下：

可以看到，已经将甘特图的样式，在矩阵中复现。除了根据日期节点进行判断以外，我们也可以加一些其他元素做判断，例如：项目的状态、当前日期节点等。
这里我们用当前日期节点判断标识一下：

006.FillColorToday =
VAR TodayMonth =
    MONTH ( TODAY () )
VAR Result =
    IF (
        [004.ProjectStatus] = 1,
        IF ( [003.ConditionData] = TodayMonth, "#FF0000", "#00B050" ),
        "#FFFFFF"
    )
RETURN
    Result

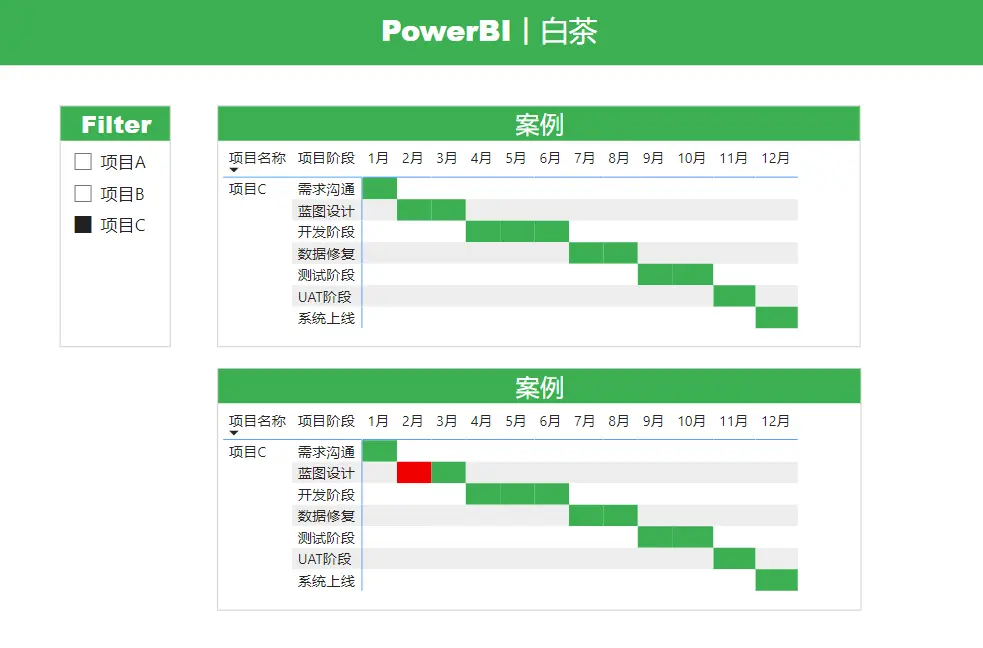

展示效果如下：
