SSH tunneling 简明示例

基本概念

SSH tunneling又称为SSH port forwarding。

如果想快速了解其应用场景,这篇文章A short guide to SSH port forwarding 很不错。其详细解释了Client to Server的Local Forwarding。虽然没有涉及Server to Client的Remote Forwarding,但他也指出:

Even though our examples above only discuss client-to-server port forwarding rules, the concept of server-to-client port forwarding is entirely symmetric. Only the roles are reversed: with S2C forwarding, the listening address is relative to the SSH server, and the destination host address is relative to the SSH client.

如果想了解概念和示例,官方的指南就很不错。概念看SSH Tunneling,示例看SSH Tunneling: Examples, Command, Server Config

Local Forwarding示例

实验的拓扑如下图:
在这里插入图片描述

  • SSH client就是我的笔记本电脑, Windows操作系统。
  • SSH Server和Target Server都在公有云上
    • SSH Server的IP地址或主机名为$SSH_SERVER
    • Target Server的IP地址或主机名为$TARGET_SERVER
  • $L表示本地端口,本例中使用15211
  • $R表示需要连接的目标端口(也就是对外提供服务的端口),本例中使用1521,即Oracle数据库的监听。
  • SSH私钥存放在我笔记本上,文件名为pkey.pem

几个重要的概念:

  • SSH Tunnel只建立在SSH Client和SSH Server间,他们之间配置SSH即可(公钥,私钥,SSH端口)。
  • SSH Server和Target Server间无需配置SSH,只需网络连通并开放必要的端口即可
  • SSH Client和Target Server之间的网络可以不通
  • Target Server只需开放必要的端口(本例为1521)给SSH Server,和SSH Client可以没有任何关系
  • Target Server的IP地址或主机名是给SSH Server用的,和SSH Client没有任何关系。例如当Target Server和SSH Server是同一台主机时,这个地址可以是私网地址。

在我笔记本上执行以下命令,创建SSH Tunnel:

ssh -i pkey.pem ${SSH_USER}@${SSH_SERVER} -L 15211:${TARGET_SERVER}:1521

然后,在我的笔记本(就是Local端),就可以看到在15211端口启动了监听:

$ netstat -an|grep 15211
  TCP    127.0.0.1:15211        0.0.0.0:0              LISTENING
  TCP    [::1]:15211            [::]:0                 LISTENING

此时,可以通过笔记本上的客户端工具(如SQL Developer)测试到目标数据库服务器的连通性,指定:

  • 主机:127.0.0.1
  • 端口:15211

SQL Developer连通数据库后,可以在我的笔记本(Local端)看到建立的连接:

$ netstat -an|grep 15211
  TCP    127.0.0.1:15211        0.0.0.0:0              LISTENING
  TCP    127.0.0.1:15211        127.0.0.1:60878        ESTABLISHED
  TCP    127.0.0.1:60878        127.0.0.1:15211        ESTABLISHED
  TCP    [::1]:15211            [::]:0                 LISTENING

同时,在目标服务器上,也可以看到来自SSH服务器的连接:

$ netstat -an|grep 1521
tcp        0      0 10.0.0.233:1521         0.0.0.0:*               LISTEN
...
tcp        0      0 10.0.0.233:1521         13x.1xx.5x.8x:28658     ESTABLISHED
...

其中10.0.0.233为目标服务器的私网地址,13x.1xx.5x.8x为SSH服务器的公网地址。

Remote Forwarding 示例

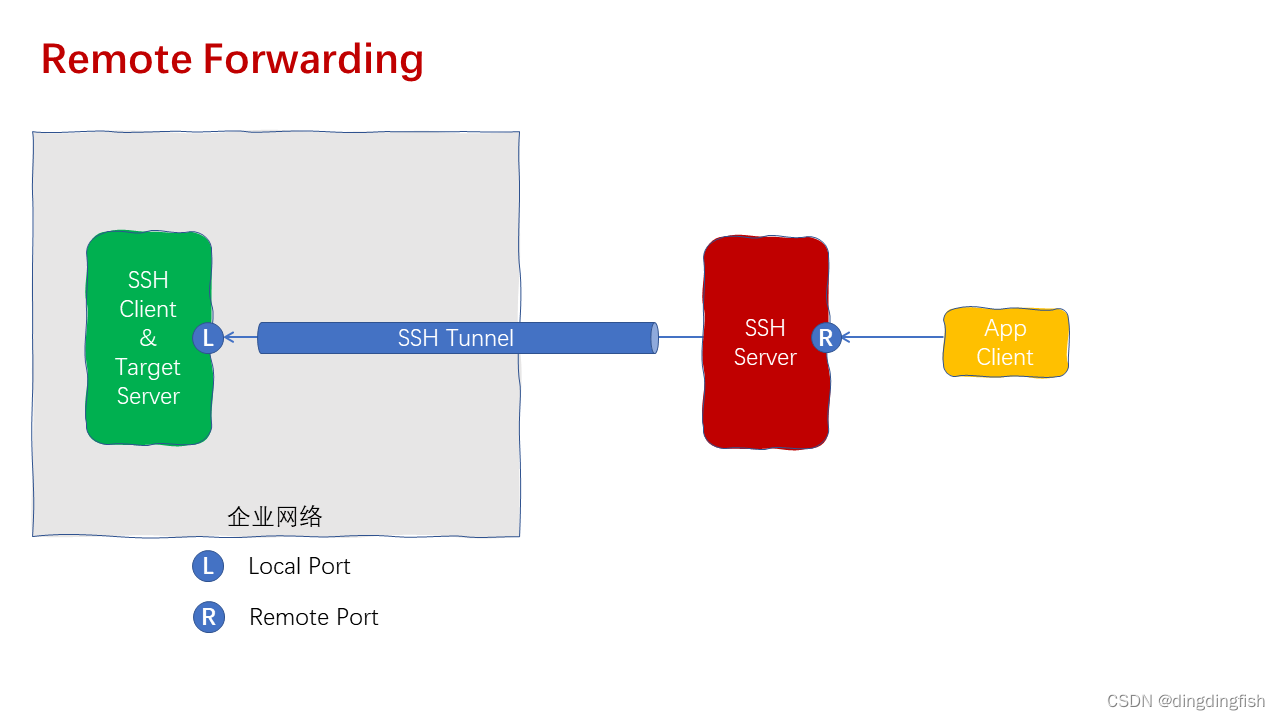

实验的拓扑如下图:
在这里插入图片描述
在这个图中,SSH Client就是我的笔记本电脑,同时也是提供服务的Target Server。

SSH Server仍然存在,但和上例不同,Target Server没有了,因为和SSH Client重合了。在我的笔记本上,我装了一个Oracle数据库,端口1521。

在SSH Client上创建反向的SSH Tunnel,其中15211为SSH Server上的监听端口:

$ ssh -i opcbook.pem ${SSH_USER}@${SSH_SERVER} -R 15211:localhost:1521

在SSH Server上,可以看到已经启动了监听。

$ netstat -an|grep 15211
tcp        0      0 127.0.0.1:15211         0.0.0.0:*               LISTEN
tcp6       0      0 ::1:15211               :::*                    LISTEN

这里有一个问题,就是绑定的地址是127.0.0.1。这意味着只能使用SSH Server充当App Client。在其上的tnsnames.ora文件中配置网络服务名vagrant:

vagrant =
  (DESCRIPTION =
    (ADDRESS = (PROTOCOL = TCP)(HOST = 127.0.0.1)(PORT = 15211))
    (CONNECT_DATA =
      (SERVER = DEDICATED)
      (SERVICE_NAME = orclpdb1)
    )
  )

然后就可以使用sqlplus连回我本地的数据库了:

$ sqlplus ssb@vagrant

SQL*Plus: Release 19.0.0.0.0 - Production on Tue Feb 20 05:46:01 2024
Version 19.16.0.0.0

Copyright (c) 1982, 2022, Oracle.  All rights reserved.

Last Successful login time: Fri Feb 09 2024 08:46:35 +00:00

Connected to:
Oracle Database 19c Enterprise Edition Release 19.0.0.0.0 - Production
Version 19.3.0.0.0

SQL>

查看ssh的帮助,关于-R选项,有句话很关键:

By default, TCP listening sockets on the server will be bound to the loopback interface only. This may be overridden by specifying a bind_address. An empty bind_address, or the address ‘*’, indicates that the remote socket should listen on all interfaces. Specifying a remote bind_address will only succeed if the server’s GatewayPorts option is enabled (see sshd_config(5)).

来试一下。

修改"/etc/ssh/sshd_config",修改GatewayPorts为yes。重启sshd。确认已修改:

# sshd -T|grep -i gateway
gatewayports yes

然后使用之前相同的命令建立反向SSH Tunnel,这一回,监听主机不同了:

$ netstat -an|grep 15211
tcp        0      0 0.0.0.0:15211           0.0.0.0:*               LISTEN
tcp6       0      0 :::15211                :::*                    LISTEN

此时,任何客户端都可以来连这个15211端口了。我用笔记本上的SQL Developer试了下,成功了。

注意,由于我的SSH Server是在云上,因此云上的防火墙和其操作系统的防火墙都需开放15211端口。
