整理。。。
![](https://img-blog.csdn.net/20170401154710874?watermark/2/text/aHR0cDovL2Jsb2cuY3Nkbi5uZXQvc3RydWdnbGVsZw==/font/5a6L5L2T/fontsize/400/fill/I0JBQkFCMA==/dissolve/70/gravity/Center)
![](https://img-blog.csdn.net/20170401154927266?watermark/2/text/aHR0cDovL2Jsb2cuY3Nkbi5uZXQvc3RydWdnbGVsZw==/font/5a6L5L2T/fontsize/400/fill/I0JBQkFCMA==/dissolve/70/gravity/Center)
![](https://img-blog.csdn.net/20170401154946766?watermark/2/text/aHR0cDovL2Jsb2cuY3Nkbi5uZXQvc3RydWdnbGVsZw==/font/5a6L5L2T/fontsize/400/fill/I0JBQkFCMA==/dissolve/70/gravity/Center)
![](https://img-blog.csdn.net/20170401155101794?watermark/2/text/aHR0cDovL2Jsb2cuY3Nkbi5uZXQvc3RydWdnbGVsZw==/font/5a6L5L2T/fontsize/400/fill/I0JBQkFCMA==/dissolve/70/gravity/Center)
br0桥接口 = eth1 + eth0.0

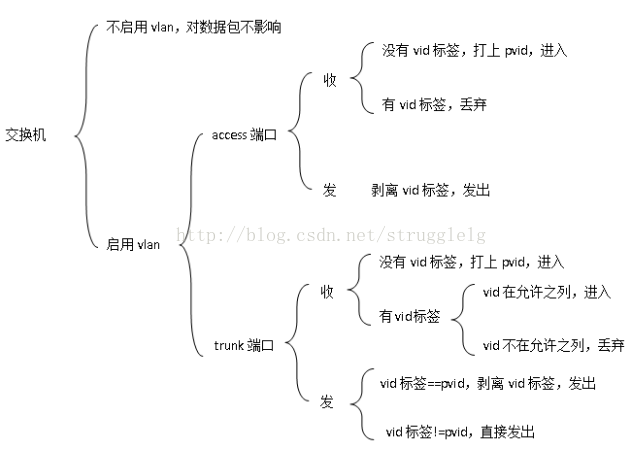

Trunk口
Trunk口上可以同时传送多个VLAN的包,一般用于交换机之间的链接。
Access口
Access口只能属于1个VLAN,一般用于连接计算机的端口。
pvid
即端口vlan id号,是非标记端口的vlan id 设定,当非标记数据包进入交换机,交换机将检查vlan设定并决定是否进行转发。一个ip包进入交换机端口的时候,如果没有带tag头,且该端口上配置了pvid,那么,该数据包就会被打上相应的tag头!如果进入的ip包已经带有tag头(vlan数据)的话,那么交换机一般不会再增加tag头,即使是端口上配置了pvid号;当非标记数据包进入交换机。
vid 即vlan id; 1:vlan1(eth0.1); 2:vlan2(eth0.2);
http://blog. csdn.net/shi enquan/artic le/details/5 2077846
http://blog.

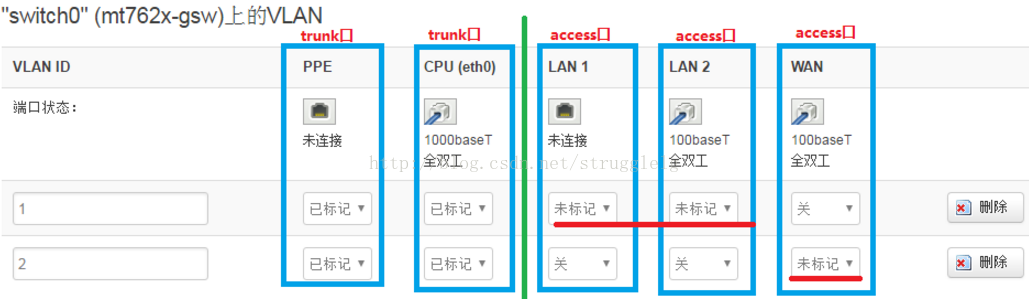

以mt7621为例:
这里说的 (已标记/未标记) tag / untag,都是说 Tx出去的包
pvid
{
Port0的pvid是0;
Port0的pvid是0;
Port1的pvid是1;
Port2的pvid是2;
Port3的pvid是3;
Port4的pvid是4;
Port5的pvid是5;
}

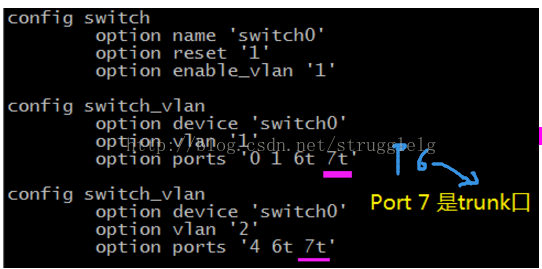

vid
{
vid=1:成员有 Port0 Port1 Port6 Port7;
vid=2:成员有 Port4 Port6 Port7;
}

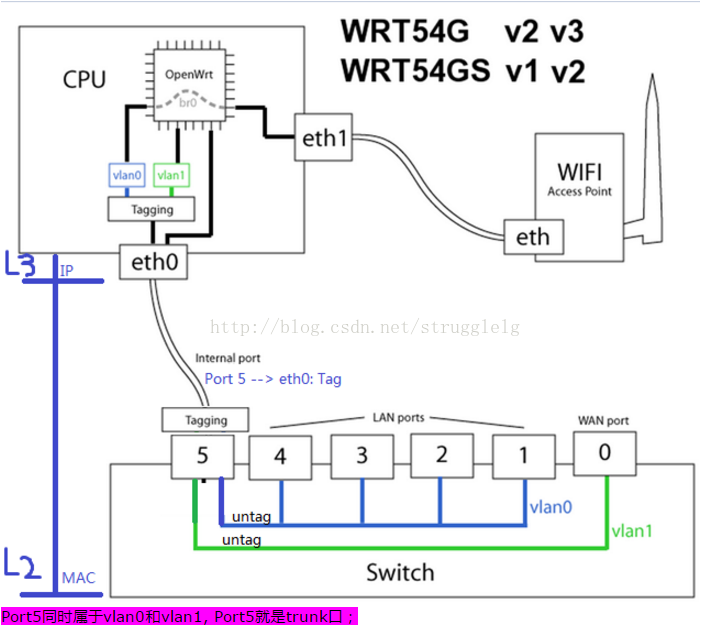

有线网卡eth0; 划分了vlan0即lan口, vlan1即wan口
无线网卡 eth1;
br0桥接口 = eth1 + eth0.0
