变压器基本知识

1、高频变压器是工作频率超过中频（10kHz）的电源变压器，主要用于高频开关电源中，常用的工作频率是50K，65K。
变压器是变换交流电压、电流和阻抗的器件，当初级线圈中通有交流电流时，铁芯（或磁芯）中便产生交流磁通使次级线圈中感应出电压(或电流)。我们用的市电都是交流220V，就是要用变压器把它变成负载工作需要的电压。

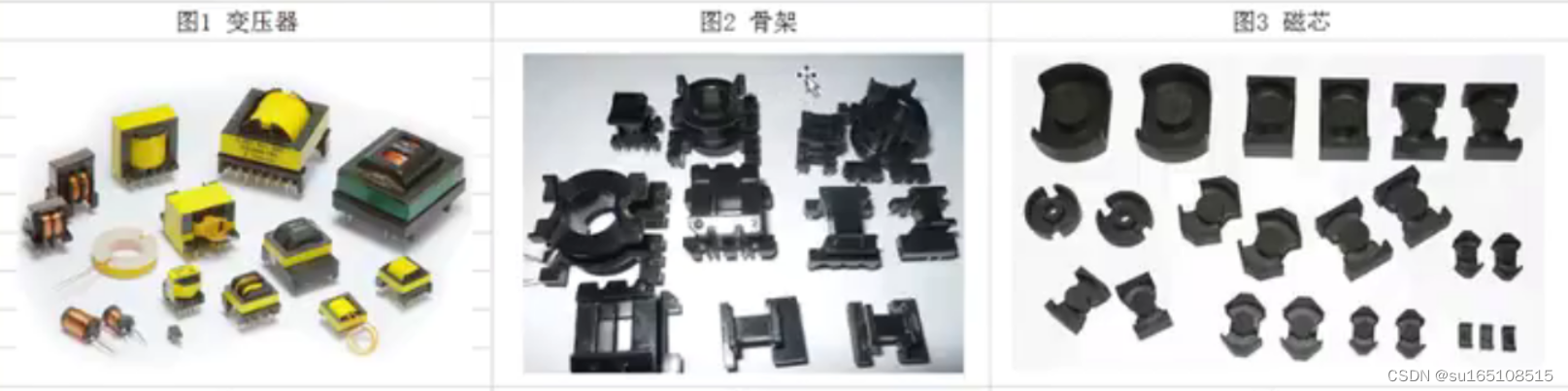

2、高频变压器主要由骨架、磁芯、线圈等组成。
        2.1常用的骨架有:有EE、EF、RM、PQ、ER、POT等系列，材质主要以电木为主，还有少量的PBT，PET，尼龙材质。
        2.2磁芯是和骨架是一起配套的。同样有EE、EF、RM、PO、ER、POT等系列。主要成分是锰锌铁氧体。常用的材质型号是PCA0、PC44(日本TDK)
磁芯很重要的一个参数是Ae(磁芯截面积)，电源输出功率确定后，选变压器，很重要的一个参数。
        2.3线圈一般有三个或三个以上的绕组，其中接电源输入部分的晓组叫初级绕组，接输出部分的绕组叫次级绕组，还有给IC供电的VCC绕组，以及减少EMI干扰的屏蔽绕组。

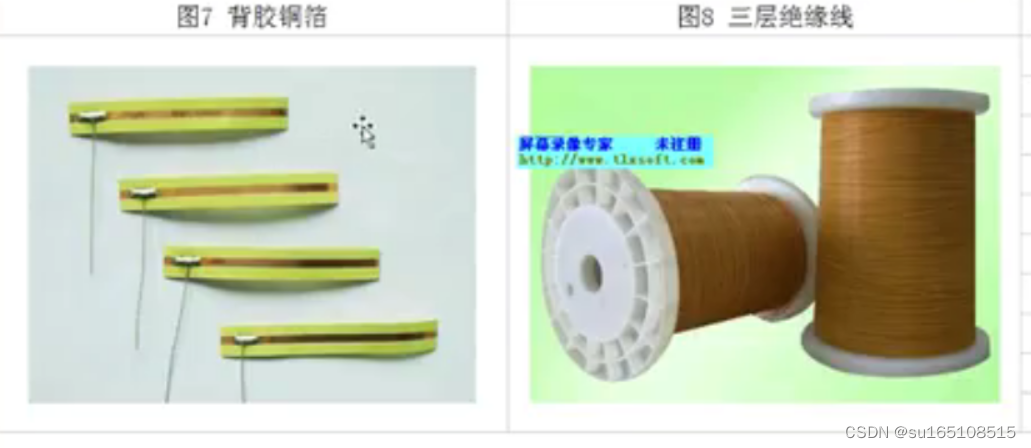

        2.4一般初级绕组，VCC绕组用漆包线，次级绕组用三层绝缘线。屏蔽绕组有的用漆包线
有的用铜箔。

 背胶铜箔：屏蔽绕组使用的，屏蔽EMI干扰

 3、在实际电源设计中，选哪个变压器，要根据性能、成本、结构等综合因素来定。
