stm32+lcd显示汉字之DIY图形及导入字库

一、建立自己的点阵集

上一篇博客，给大家介绍了在LCD上显示汉字/特殊图形需要知道对应的显示编码（GBK码/ASCII码），显示编码对应着每个图形的点阵集（数组），我们可以通过这个点阵集，将自己DIY的图形显示在LCD上面。现在先说一下怎么做一个自己的点阵集。一般情况下，用PCtoLCD2002这个软件，可以自动帮我们生成每个图形对应着的点阵集。
​​​​
​​​​​​​​​​​​​​​​​​

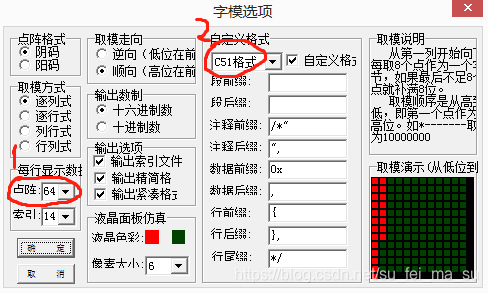

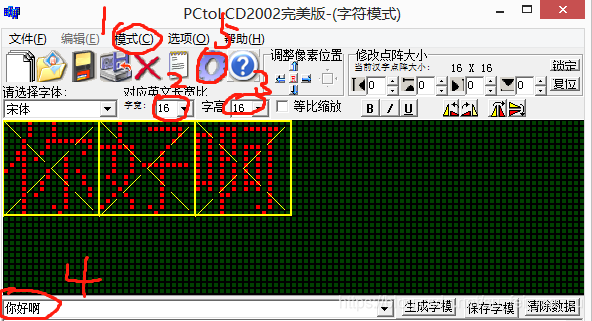

打开这个软件先点1选择字符模式，再点2，3设置每个图形的大小，然后从4处在这里插入图片描述写入我们的要显示的图形。生成字模之前点击齿轮（设置）来设置我们生成字模的格式。

一般的我们选择默认就好了，更改一下点阵大小和显示格式就行。到这一步，我们就可以生成自己的图形的点阵集了。

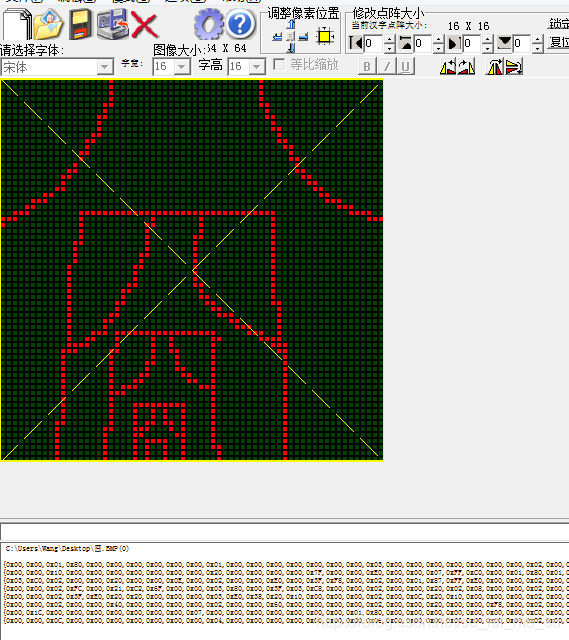

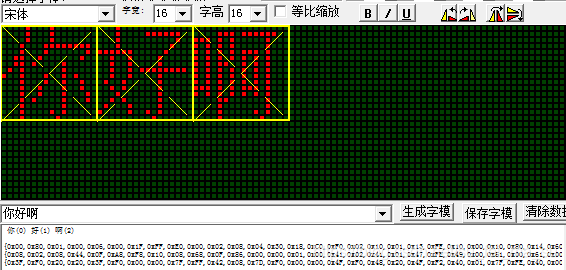

点击生成字模后，我们便得到了这三个汉字的字模了。返回最开始，我们选择模式时更改为图形模式，便可以DIY自己想要显示的图形，自己可以选择图形的大小，这里我选择64*64大小的点阵集来DIY。

至此，我们就得到了4个数组，每个数组显示一个图形。

二、将自定义图形显示在LCD上

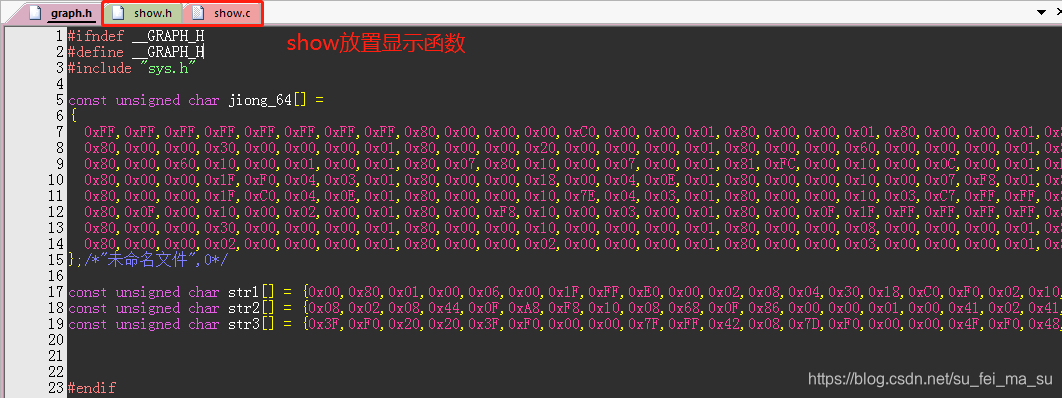

我们先定义3个文件，show.c show.h graph.h，并且将上面的4个数组放在graph.h里。

因为特殊字符囧并没有自己的显示编码，所以我们不采用显示编码方式显示图形，而是直接通过数组名来显示。我们直接上函数：

//显示一个DIY图形
//x,y:图形显示的坐标
//num:第几个图形
//size:图形大小
//mode:0,正常显示,1,叠加显示
void Show_Graph(u16 x,u16 y,u8 *num,u8 size,u8 mode)
{
	u8 temp;
	u16 t,t1;
	u16 y0 = y;
	u16 x0 = x;
	u16 csize=(size/8+((size%8)?1:0))*(size);//得到字体一个字符对应点阵集所占的字节数
	for(t = 0;t < csize;t++)
	{
		temp = num[t];
		for(t1 = 0;t1 < 8;t1++)
		{
			if(temp&0x80)LCD_Fast_DrawPoint(x,y,POINT_COLOR);
			else if(mode==0)LCD_Fast_DrawPoint(x,y,BACK_COLOR);
			temp<<=1;
			y++;
			if((y-y0) == size)
			{
				y=y0;
				x++;
				break;
			}
			if((x-x0) == size)
				{
					x = x0;
					break;
				}
		}
	}
}

这个函数是把原子的Show_Font（）显示汉字函数改了改，其实本质就是取得字模的差别，Show_Font（）里通过读取W25Q128的相应地址来取得字模，这里我们自己建立了字模，直接显示即可。下面上主函数：

#include "sys.h"
#include "delay.h"
#include "usart.h"
#include "led.h"
#include "lcd.h"
#include "show.h"
#include "graph.h"


int main(void)
{
	NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);//设置系统中断优先级分组2
	delay_init(168);      //初始化延时函数
	uart_init(115200);		//初始化串口波特率为115200

	LED_Init();					  //初始化LED
 	LCD_Init();           //初始化LCD FSMC接口
	POINT_COLOR=RED;      //画笔颜色：红色

	Show_Graph(100,100,(u8*)jiong_64,64,0);
	Show_Graph(25,200,(u8*)str1,16,0);
	Show_Graph(75,200,(u8*)str2,16,0);
	Show_Graph(125,200,(u8*)str3,16,0);

  while(1);
}

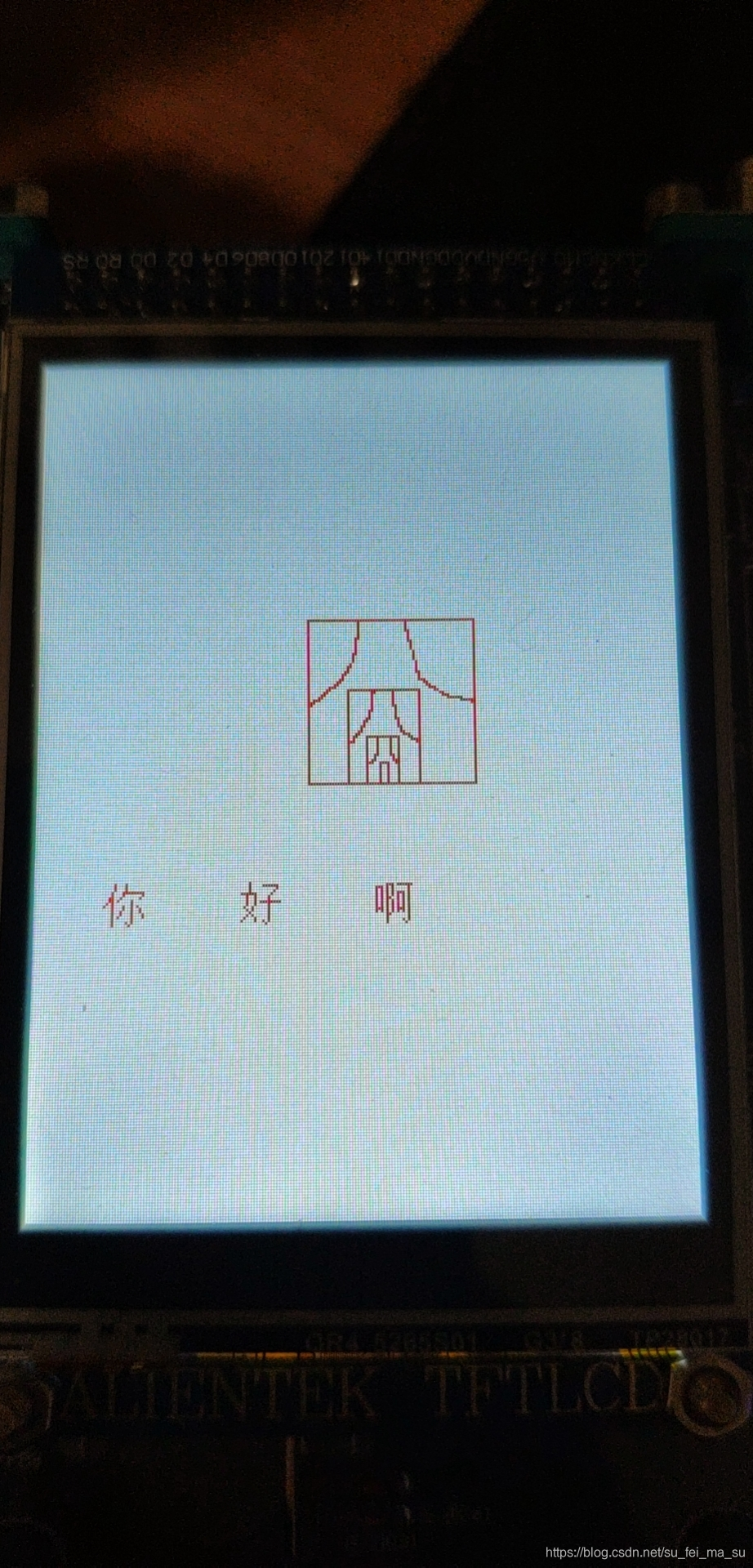

通过图片，我们可以看到，原来建立好的点阵集（数组），都已经显示在了LCD上面。

三、通过GBK码寻址显示汉字

上面我们是通过自己建立字模，来显示特定的几个汉字，但是在一个完整的系统里，可能需要大量的汉字来供我们使用。这里就要用到我们的GBK库了，通过对应汉字在这个库的偏移量，找到相应汉字的字模，并且显示出来。

大体的思路是，我打算用EEPROM存储GBK库，GBK库我们可以从网上随便找一个都行，这里我还是用原子的SYSTEM文件夹下面自带的GBK16这个库来做。因为探索者板载的24C02大小为2K字节，不足以存储常用的三种大小的库，所以选择一个中间大小。我们这里找到SD卡根目录下SYSTEM/FONT文件夹里的字库：

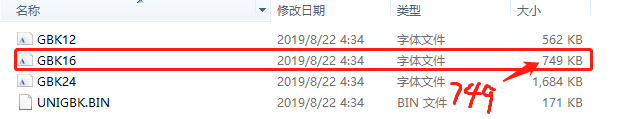

我们可以看到3个不同大小的GBK字库，和一个UNIGBK.BIN，这个文件一般用在FATFS文件系统时支持中文路径来使用的。如果不需要支持中文路径的话可以不加。GBK16的大小为749k字节，大于24C02的2K字节。！！！！方案错误，24C02大小不足以存储字库！

我们这里只能说一下步骤了（虽然实现不了，但是我想看看结果会是什么样。。）：
1、基于FATFS文件系统，通过SD卡把GBK16这个库的文件读取出来，然后写入到EEROM里面。
2、编写显示汉字函数，其入口参数为每个汉字字符的GBK码。
3、调用显示函数，将要显示的汉字显示在LCD上面。

理论上讲，这三部有关文件的操作只在SD卡上运行，所以EEPROM可以不用移植到FATFS文件系统里面，我们读取SD卡上的数据，然后存入EEPROM当中即可。

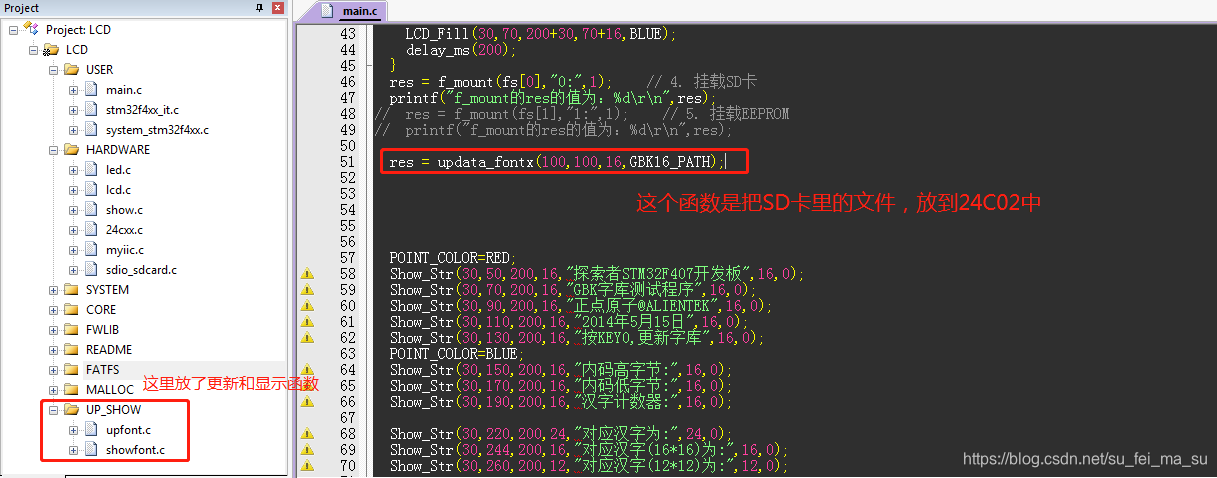

首先FATFS文件管理，把SD卡里的文件读取出来，然后写入到24C02中，文件路径为：
u8*const GBK16_PATH="/SYSTEM/FONT/GBK16.FON";
这里上一下相关程序：

u8 updata_fontx(u16 x,u16 y,u8 size,u8 *fxpath)
{
	u8 res,rval = 0;
	u16 bread;
	u32 flashaddr = 0,offset = 0;
	FIL* ftemp;
	u8* tempbuf;
	fupfont.upfont_OK = 0xFF;
	tempbuf = (u8*)mymalloc(SRAMIN,4096);
	if(tempbuf == NULL) rval = 1;
	ftemp = (FIL*)mymalloc(SRAMIN,sizeof(FIL));
	if(ftemp == NULL) rval = 1;
	res = f_open(ftemp,(const TCHAR*)fxpath,FA_READ);
	if(res) rval = 2;
	printf("f_open的res的值为：%d\r\n",res);
	if(rval == 0)
	{
		fupfont.gbk16_addr = EERPOM_ADDR + sizeof(fupfont); //字库开始地址
		fupfont.gbk16_size = ftemp->fsize; //字库大小
		flashaddr = fupfont.gbk16_addr ;//GBK16字库起始地址
		while(res == FR_OK)
		{
			res = f_read(ftemp,tempbuf,4096,(UINT*)&bread);
			printf("bread的值为：%d\r\n",bread);
			if(res != FR_OK) break;
			AT24CXX_Write(flashaddr + offset,tempbuf,4096);
			offset += bread;
			fupd_prog(x,y,size,ftemp->fsize,offset);	 			//进度显示 fftemp->fsize具体每个文件的大小，我们可以掌握
			if(bread != 4096)break;
		}
		f_close(ftemp);
		fupfont.upfont_OK = 0xAA;
		AT24CXX_Write(EERPOM_ADDR,(u8*)&fupfont,sizeof(fupfont));
	}
	myfree(SRAMIN,ftemp);	//释放内存
	myfree(SRAMIN,tempbuf);	//释放内存
	return res;
}

这里要说一下这个结构体，_up_font fupfont ：

//这个结构体使用关键字__packed取消了编译器自动优化结构体地址，所以这个结构体总共9字节大小！
//我们把这个结构体存储到EEPROM中，即可知道字库是否更新，和存储字库地址
__packed typedef struct
{
	u8 upfont_OK;   // 设定这个值为0xAA时，更新字库成功！否则为0xFF
	u32 gbk16_addr; // GBK16字库的地址
	u32 gbk16_size; // GBK16字库的大小
}_up_font;

这个结构体标注了字库地址，字库大小和是否更新标志位，因为我们加了__packed关键字，所以我们结构体变量占用了9字节空间。我们把这9字节空间放进24C02的首地址中，帮助我们标识字库基本信息。那么我们的字库数据就要放在这9字节数据后面，AT24CXX_Write(flashaddr + offset,tempbuf,4096);//flashaddr 即为9字节大小

至此，我们通过SD卡根据文件路径读取文件信息，并将信息写入24C02中，然后我们根据入口参数（一般为字符串）GBK码的大小，算出其偏移，根据偏移在GBK库中找到相应的字模读取出来，然后通过将其打印在LCD屏幕上。通过入口参数（字符串等）得到GBK码的方法可以参照我的上一篇博客，里面有很详细的演示：
stm32+lcd显示汉字（一）

因为打印字模数组的方法我们上面演示过了，所以我们直接上从24C02中，取出字模的函数：

//这个函数其实就是读取到字符后，取出其GBK码，然后通过GBK码，找到其对应的字模数组。
//code:输入的字符，通过*运算，可以取其GBK码
//mat:通过GBK码，判断每个汉字的字模数据
void Get_Font_Mat(unsigned char* code,unsigned char* mat,u8 size)
{
	unsigned char qh,ql;
	unsigned char i;
	unsigned long foffset;
	u8 csize=(size/8+((size%8)?1:0))*(size);//得到字体一个字符对应点阵集所占的字节数
	qh = *code;
	ql = *(code+1);
	if(qh<0x81||ql<0x40||ql==0xff||qh==0xff)//非 常用汉字
	{
	    for(i=0;i<csize;i++)*mat++=0x00;//填充满格
	    return; //结束访问
	}
	if(ql<0x7f)ql-=0x40;//注意!
	else ql-=0x41;
	qh-=0x81;
	foffset=((unsigned long)190*qh+ql)*csize;	//得到字库中的字节偏移量

	AT24CXX_Read(foffset+fupfont.gbk16_addr,mat,csize);
}

fupfont.gbk16_addr 就是刚才说的结构体大小，字模存储在这个大小后面，我们通过入口参数，算出偏移，然后用偏移+fupfont.gbk16_addr得到一个地址，从这个地址开始取出csize大小的字模，把它放到mat中去。至此，通过GBK寻址显示汉字的方法我们已经说完了。

实验的结果如下：

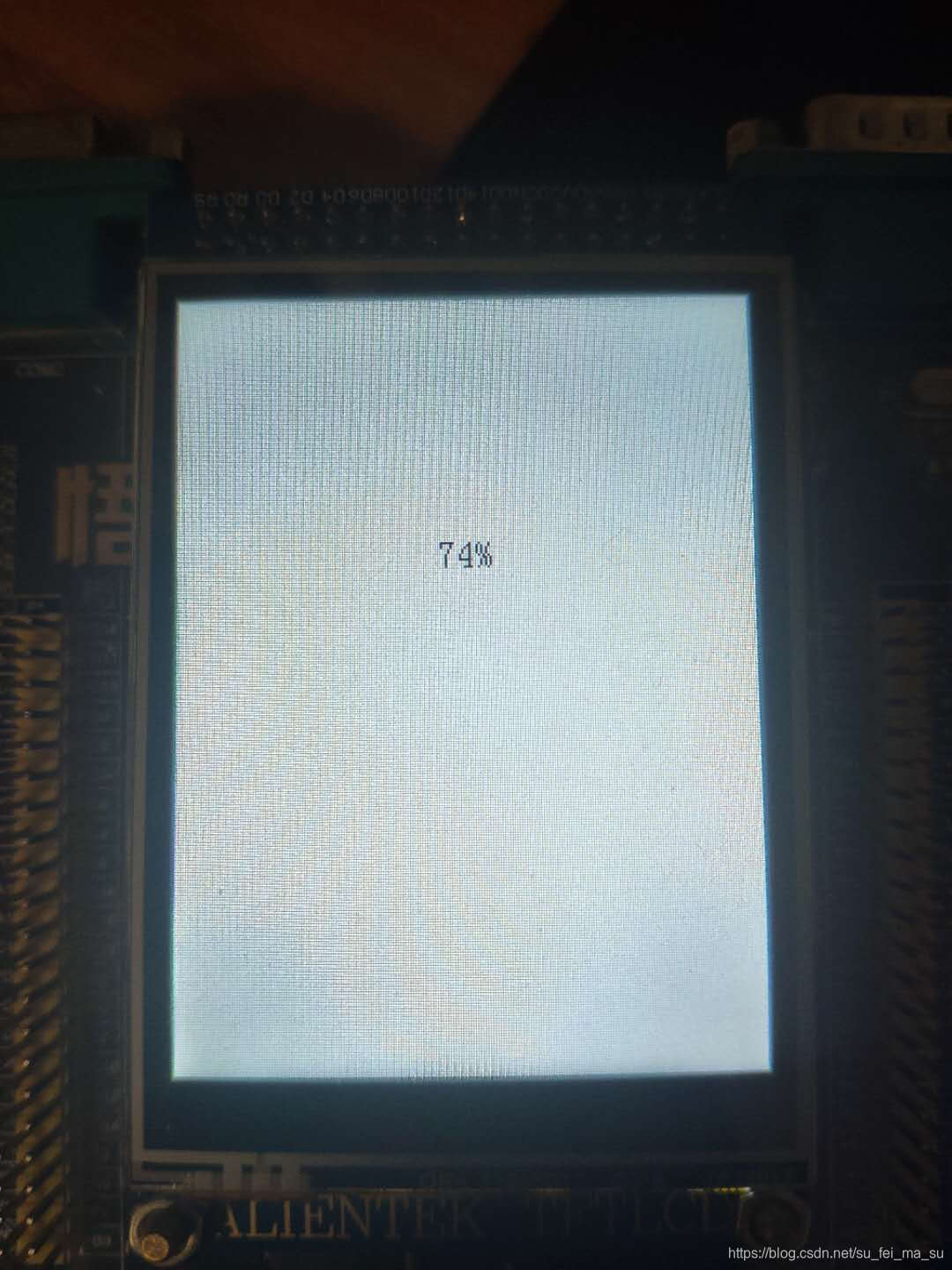

第一幅图是在更新字库，第二幅图即为将对应字符显示在LCD上面，因为24C02的大小限制，导致我白忙活了一下午加一晚上，这也是粗心导致把。正常的显示如下：
