一、车牌识别概述
什么是车牌识别?
车牌识别(License Plate Recognition, LPR)是通过计算机视觉技术自动检测和识别车辆牌照上的字符的技术。这一技术广泛应用于交通管理、停车场管理系统、车辆追踪等领域。
为什么需要车牌识别?
车牌识别可以自动化车辆的进出记录,提高效率,并为城市交通管理和安全提供支持。

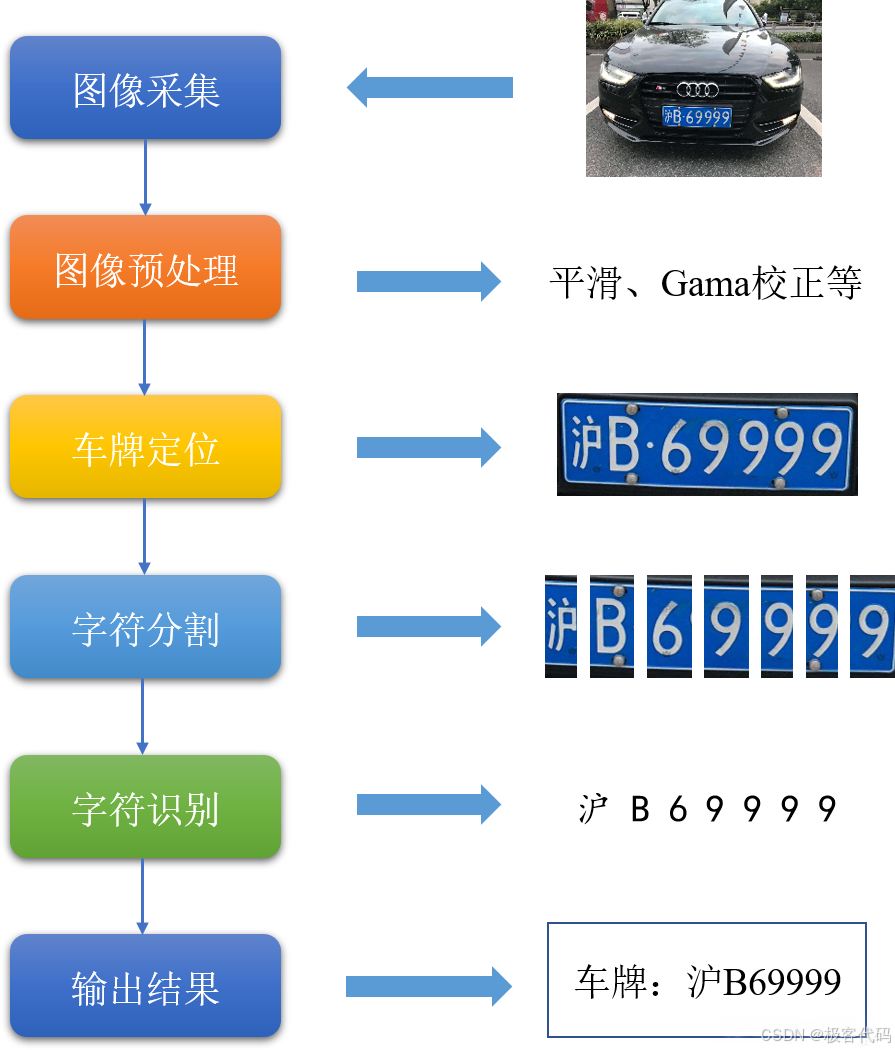

车牌识别的主要步骤:
- 车牌定位:在图像中找到车牌的位置。
- 字符分割:将车牌中的字符分离出来。
- 字符识别:识别每个字符的内容。
二、基础知识准备
1. 了解必要的概念
- 卷积神经网络(CNN):一种深度学习模型,常用于图像识别任务。
- 区域提议(Region Proposal):用于初步定位车牌的候选区域。
- 字符分割算法:如连通组件分析(Connected Component Analysis)。
- 光学字符识别(OCR):用于识别文字的技术。
2. 准备工具
- Python:编程语言,易于编写和调试代码。
- TensorFlow/Keras:深度学习框架,用于构建和训练模型。
- OpenCV:用于图像处理的库,如图像读取和显示。
- Numpy:用于数值运算的库。
三、数据准备
1. 选择数据集
- ALPR-UniDPR:一个包含多种语言车牌的公开数据集。
- IIIT5K:虽然主要用于手写文本识别,但也可用于车牌字符识别。
- Carvana Image Masking Challenge:虽然主要针对汽车分割,但可以从中提取车牌数据。
2. 数据预处理
- 图像标准化:将图像调整为统一的大小,如224x224像素。
- 数据增强:通过旋转、缩放、翻转等操作增加数据的多样性。
示例代码:数据预处理
import os
import numpy as np
import cv2
from sklearn.model_selection import train_test_split
from tensorflow.keras.preprocessing.image import ImageDataGenerator
def preprocess_data(dataset_path):
images = []
labels = []
for label in os.listdir(dataset_path):
for img_file in os.listdir(os.path.join(dataset_path, label)):
img_path = os.path.join(dataset_path, label, img_file)
img = cv2.imread(img_path)
img = cv2.resize(img, (224, 224))
images.append(img)
labels.append(label)
images = np.array(images)
labels = np.array(labels)
# 划分训练集和测试集
X_train, X_test, y_train, y_test = train_test_split(images, labels, test_size=0.2, random_state=42)
# 数据增强
datagen = ImageDataGenerator(
rotation_range=20,
width_shift_range=0.1,
height_shift_range=0.1,
horizontal_flip=True
)
return X_train, X_test, y_train, y_test, datagen
dataset_path = 'path/to/dataset'
X_train, X_test, y_train, y_test, datagen = preprocess_data(dataset_path)
四、车牌定位
1. 区域提议
- 使用基于滑动窗口的方法或者深度学习的方法(如RPN)来生成可能包含车牌的候选区域。
2. 区域筛选
- 对候选区域进行筛选,只保留最有可能包含车牌的区域。
示例代码:车牌定位
import cv2
import numpy as np
def detect_license_plate(image):
# 转换为灰度图
gray = cv2.cvtColor(image, cv2.COLOR_BGR2GRAY)
# 高斯模糊去除噪声
blurred = cv2.GaussianBlur(gray, (5, 5), 0)
# 边缘检测
edges = cv2.Canny(blurred, 50, 150)
# 寻找轮廓
contours, _ = cv2.findContours(edges.copy(), cv2.RETR_EXTERNAL, cv2.CHAIN_APPROX_SIMPLE)
# 过滤轮廓
license_plates = []
for contour in contours:
peri = cv2.arcLength(contour, True)
approx = cv2.approxPolyDP(contour, 0.02 * peri, True)
if len(approx) == 4 and cv2.contourArea(contour) > 1000:
x, y, w, h = cv2.boundingRect(contour)
aspect_ratio = w / float(h)
if 2.5 > aspect_ratio > 1.5:
license_plates.append((x, y, w, h))
return license_plates
image = cv2.imread('path/to/image.jpg')
plates = detect_license_plate(image)
for (x, y, w, h) in plates:
cv2.rectangle(image, (x, y), (x+w, y+h), (0, 255, 0), 2)
cv2.imshow('Detected Plates', image)
cv2.waitKey(0)
cv2.destroyAllWindows()
五、字符分割
1. 分割算法
- 使用连通组件分析(Connected Component Analysis, CCA)来分割车牌中的字符。
2. 字符预处理
- 对分割得到的字符进行进一步的预处理,如二值化、降噪等。
示例代码:字符分割
def segment_characters(image):
# 转换为灰度图
gray = cv2.cvtColor(image, cv2.COLOR_BGR2GRAY)
# 二值化
_, binary = cv2.threshold(gray, 0, 255, cv2.THRESH_BINARY_INV + cv2.THRESH_OTSU)
# 连通组件分析
num_labels, labels, stats, centroids = cv2.connectedComponentsWithStats(binary)
# 过滤字符
characters = []
for i in range(1, num_labels):
x, y, w, h, area = stats[i]
if 20 < w < 100 and 20 < h < 100:
characters.append((x, y, w, h))
return characters
plate_image = cv2.imread('path/to/license_plate.jpg')
characters = segment_characters(plate_image)
for (x, y, w, h) in characters:
cv2.rectangle(plate_image, (x, y), (x+w, y+h), (0, 255, 0), 2)
cv2.imshow('Segmented Characters', plate_image)
cv2.waitKey(0)
cv2.destroyAllWindows()
六、字符识别
1. 构建字符识别模型
- 使用卷积神经网络(CNN)或其他深度学习模型来识别字符。
2. 训练模型
- 使用标注好的字符数据集来训练模型。
示例代码:构建字符识别模型
from tensorflow.keras.models import Sequential
from tensorflow.keras.layers import Conv2D, MaxPooling2D, Flatten, Dense, Dropout
def build_character_recognition_model(input_shape, num_classes):
model = Sequential([
Conv2D(32, (3, 3), activation='relu', input_shape=input_shape),
MaxPooling2D(pool_size=(2, 2)),
Conv2D(64, (3, 3), activation='relu'),
MaxPooling2D(pool_size=(2, 2)),
Flatten(),
Dense(128, activation='relu'),
Dropout(0.5),
Dense(num_classes, activation='softmax')
])
model.compile(optimizer='adam', loss='categorical_crossentropy', metrics=['accuracy'])
return model
input_shape = (32, 32, 1) # 假设字符图像大小为32x32像素,灰度图
num_classes = 36 # 假设有10个数字和26个字母
character_model = build_character_recognition_model(input_shape, num_classes)
3. 训练字符识别模型
- 使用训练集数据训练模型。
- 使用验证集数据评估模型性能。
示例代码:训练字符识别模型
from tensorflow.keras.utils import to_categorical
# 假设已经准备好字符图像和对应的标签
X_train_chars, X_test_chars, y_train_chars, y_test_chars = preprocess_character_data('path/to/character_dataset')
# 将标签转换为one-hot编码
y_train_encoded = to_categorical(y_train_chars)
y_test_encoded = to_categorical(y_test_chars)
# 训练模型
history = character_model.fit(X_train_chars, y_train_encoded,
batch_size=32,
epochs=20,
validation_data=(X_test_chars, y_test_encoded))
七、系统集成与部署
1. 实时车牌检测
- 使用OpenCV的级联分类器或其他方法检测车牌。
- 从视频流中实时检测车牌。
2. 实时车牌识别
- 结合车牌定位、字符分割和字符识别的功能。
- 实现完整的车牌识别系统。
示例代码:实时车牌识别系统
import cv2
def recognize_license_plate(image, character_model):
plates = detect_license_plate(image)
for (x, y, w, h) in plates:
roi = image[y:y+h, x:x+w]
roi_gray = cv2.cvtColor(roi, cv2.COLOR_BGR2GRAY)
characters = segment_characters(roi_gray)
plate_text = ""
for (x_char, y_char, w_char, h_char) in characters:
char_roi = roi_gray[y_char:y_char+h_char, x_char:x_char+w_char]
char_roi = cv2.resize(char_roi, (32, 32))
char_roi = char_roi / 255.0
char_roi = np.expand_dims(char_roi, axis=0)
char_roi = np.expand_dims(char_roi, axis=-1)
predicted_label = np.argmax(character_model.predict(char_roi))
plate_text += str(predicted_label)
print(f"Detected License Plate: {plate_text}")
video_capture = cv2.VideoCapture(0)
while True:
ret, frame = video_capture.read()
if not ret:
break
recognize_license_plate(frame, character_model)
cv2.imshow('Video', frame)
if cv2.waitKey(1) & 0xFF == ord('q'):
break
video_capture.release()
cv2.destroyAllWindows()
八、性能评估与优化
1. 评估指标
- 准确率(Accuracy):正确识别的比例。
- 召回率(Recall):正确识别的正样本比例。
- F1分数(F1 Score):综合考虑准确率和召回率。
2. 模型优化
- 超参数调整:调整学习率、批次大小等参数。
- 早停法(Early Stopping):当验证集性能不再提升时停止训练。
- 剪枝与量化:减少模型大小,加速推理速度。
示例代码:超参数调整
from tensorflow.keras.wrappers.scikit_learn import KerasClassifier
from sklearn.model_selection import GridSearchCV
def build_classifier(optimizer='adam'):
model = build_character_recognition_model(input_shape, num_classes)
model.compile(optimizer=optimizer, loss='categorical_crossentropy', metrics=['accuracy'])
return model
classifier = KerasClassifier(build_fn=build_classifier, verbose=0)
parameters = {'batch_size': [25, 32],
'epochs': [50, 100],
'optimizer': ['adam', 'rmsprop']}
grid_search = GridSearchCV(estimator=classifier,
param_grid=parameters,
scoring='accuracy',
cv=10)
grid_search = grid_search.fit(X_train_chars, y_train_encoded)
best_parameters = grid_search.best_params_
best_accuracy = grid_search.best_score_
print(f"Best parameters: {best_parameters}")
print(f"Best accuracy: {best_accuracy}")
九、安全与伦理考量
1. 数据隐私保护
- 数据加密:对存储和传输的数据进行加密处理。
- 匿名化处理:去除图像中的个人信息。
2. 法律与道德规范
- 知情同意:获得用户许可后使用数据。
- 公平性考量:确保模型在不同情况下的一致性。
示例代码:数据加密
import base64
from cryptography.fernet import Fernet
key = Fernet.generate_key()
cipher_suite = Fernet(key)
def encrypt_data(data):
cipher_text = cipher_suite.encrypt(data.encode())
return base64.urlsafe_b64encode(cipher_text).decode()
def decrypt_data(encrypted_data):
decrypted_data = cipher_suite.decrypt(base64.urlsafe_b64decode(encrypted_data.encode()))
return decrypted_data.decode()
encrypted_data = encrypt_data("Sensitive Data")
decrypted_data = decrypt_data(encrypted_data)
print(f"Encrypted data: {encrypted_data}")
print(f"Decrypted data: {decrypted_data}")
十、实战案例分析
1. 交通管理系统中的应用
在交通管理系统中,车牌识别技术可以用于记录车辆进出城市的时间、位置等信息。通过实时监控摄像头捕捉的图像,可以迅速识别出车辆信息,并根据预设规则做出相应的记录。
示例代码:基于车牌识别的交通管理系统
import cv2
def log_vehicle_entry(image, vehicle_id):
plate_text = recognize_license_plate(image)
if plate_text:
print(f"Vehicle {vehicle_id} with plate {plate_text} entered the system.")
video_capture = cv2.VideoCapture(0)
while True:
ret, frame = video_capture.read()
if not ret:
break
log_vehicle_entry(frame, "123456")
cv2.imshow('Traffic System', frame)
if cv2.waitKey(1) & 0xFF == ord('q'):
break
video_capture.release()
cv2.destroyAllWindows()
2. 停车场管理系统中的应用
在停车场管理系统中,车牌识别技术可以用于自动记录车辆进入和离开停车场的时间,从而计算停车费用。
示例代码:基于车牌识别的停车场管理系统
import cv2
import datetime
def manage_parking(image, vehicle_id):
plate_text = recognize_license_plate(image)
if plate_text:
entry_time = datetime.datetime.now()
print(f"Vehicle {vehicle_id} with plate {plate_text} entered at {entry_time}.")
# 这里可以添加逻辑来计算停车费等
video_capture = cv2.VideoCapture(0)
while True:
ret, frame = video_capture.read()
if not ret:
break
manage_parking(frame, "123456")
cv2.imshow('Parking System', frame)
if cv2.waitKey(1) & 0xFF == ord('q'):
break
video_capture.release()
cv2.destroyAllWindows()
十一、总结
通过以上步骤,你可以从零开始构建一个完整的车牌识别系统。从理论到实践,每个环节都有详细的解释和示例代码,希望这些信息能帮助你建立起对车牌识别技术的理解,并激发你的兴趣。未来,车牌识别技术将在更多领域发挥重要作用,期待你的探索与发展!
敬请关注后续文章,我们将继续深入探讨更多人工智能领域的前沿课题和技术实践。
