[RK3568 Android12] 信利800*480 屏幕调试 ST7262

已于 2023-01-31 19:33:18 修改
阅读量1.1k 收藏 3
点赞数 1
分类专栏： RK3568 Android12 文章标签： RK3568 MIPI
于 2022-12-15 16:09:04 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/suiyuan19840208/article/details/128330220
版权

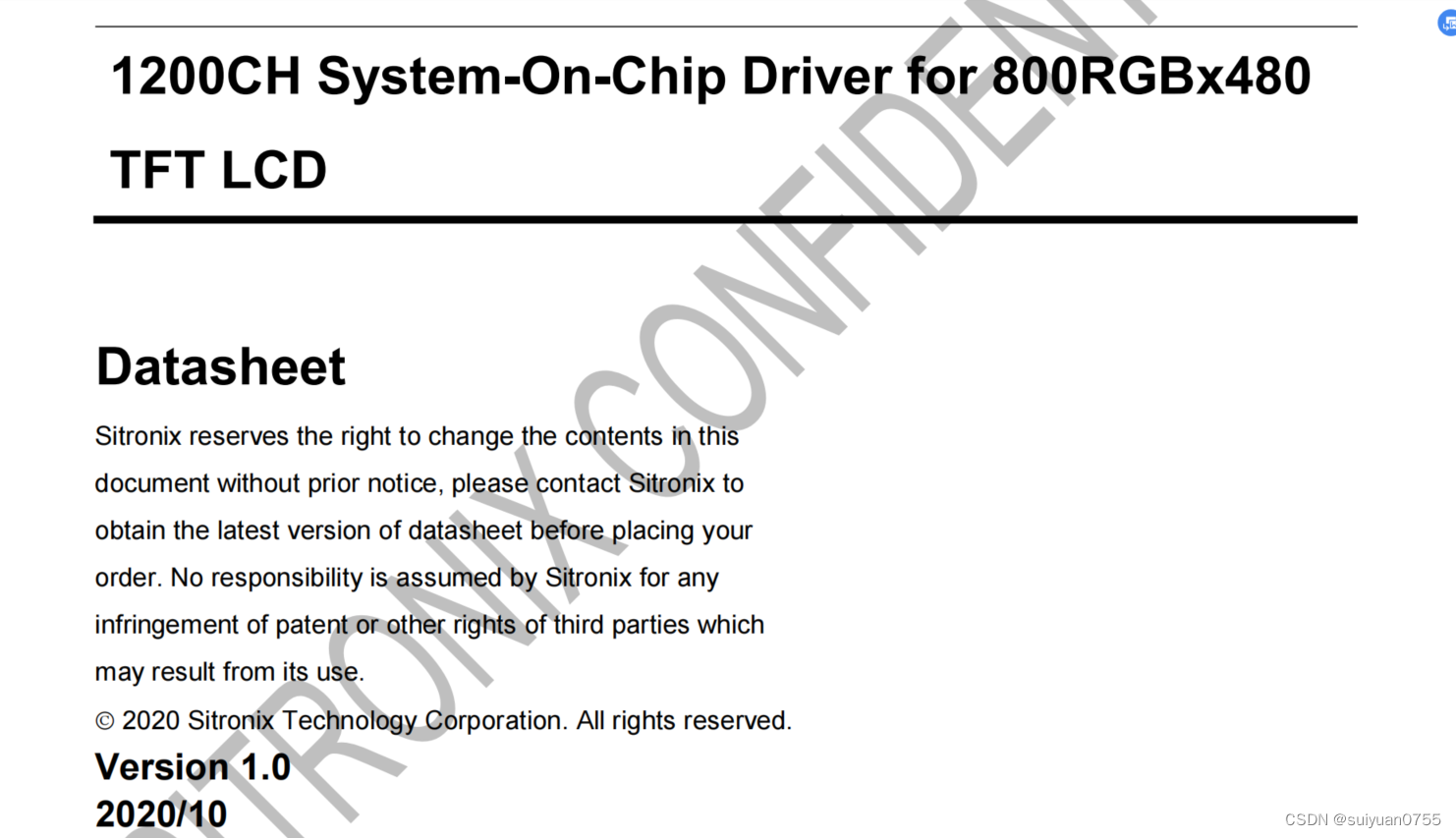

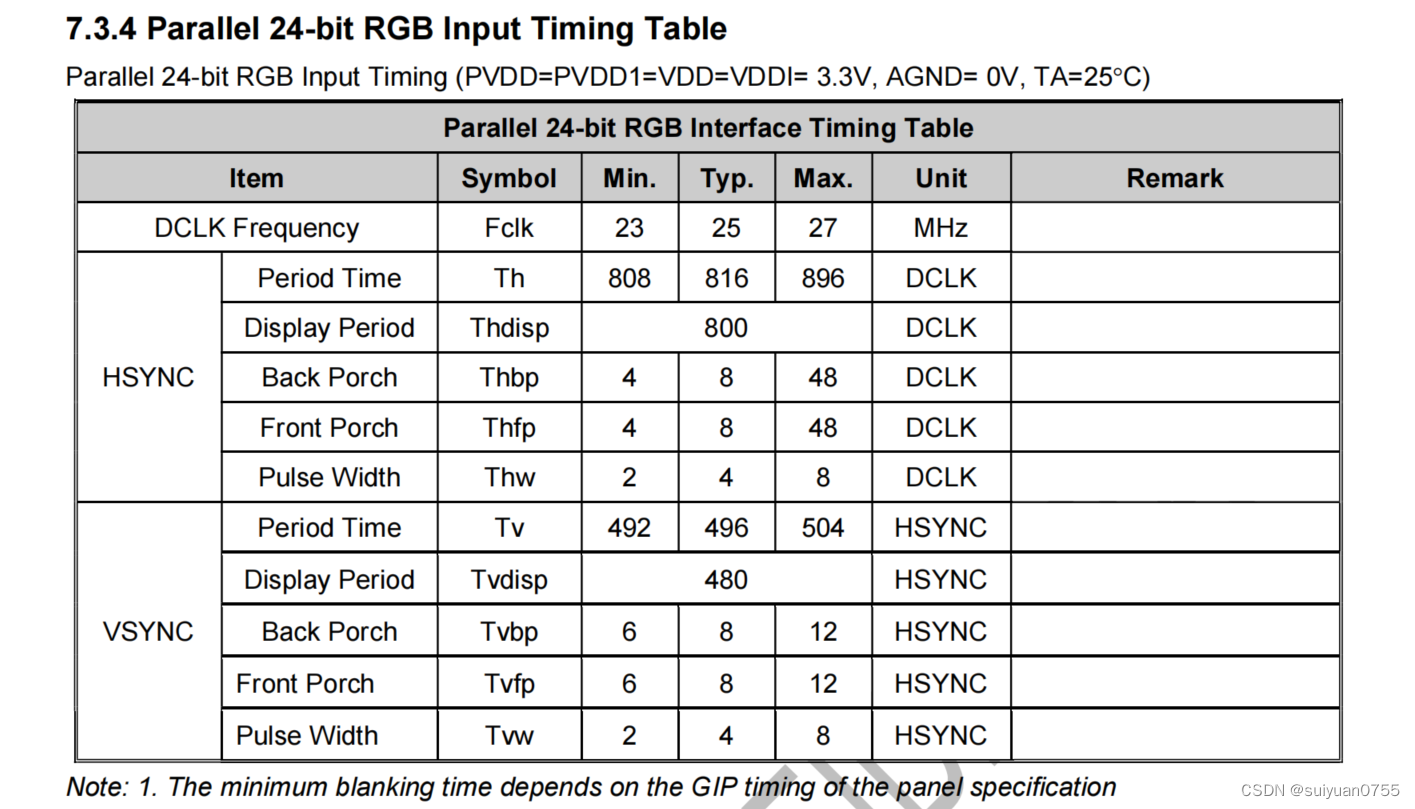

规格书

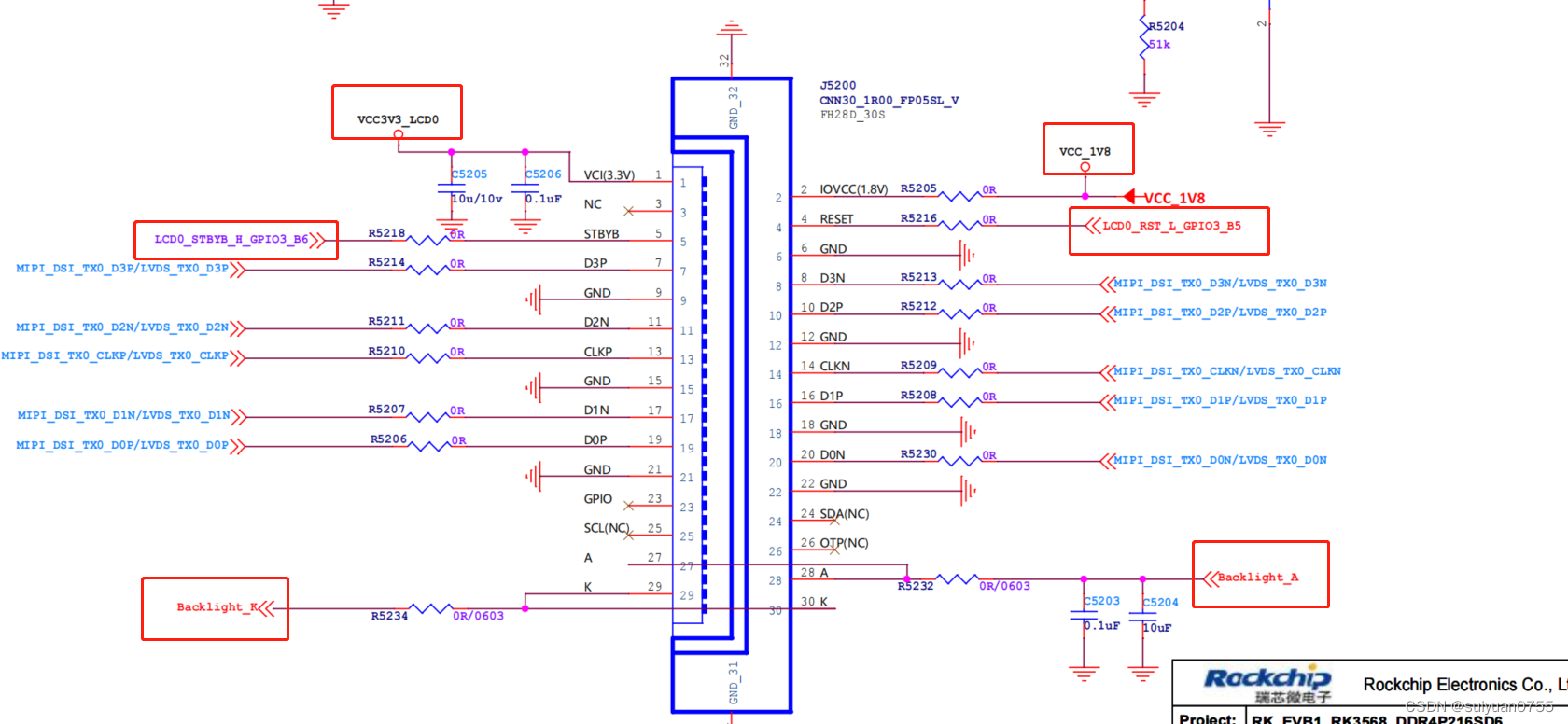

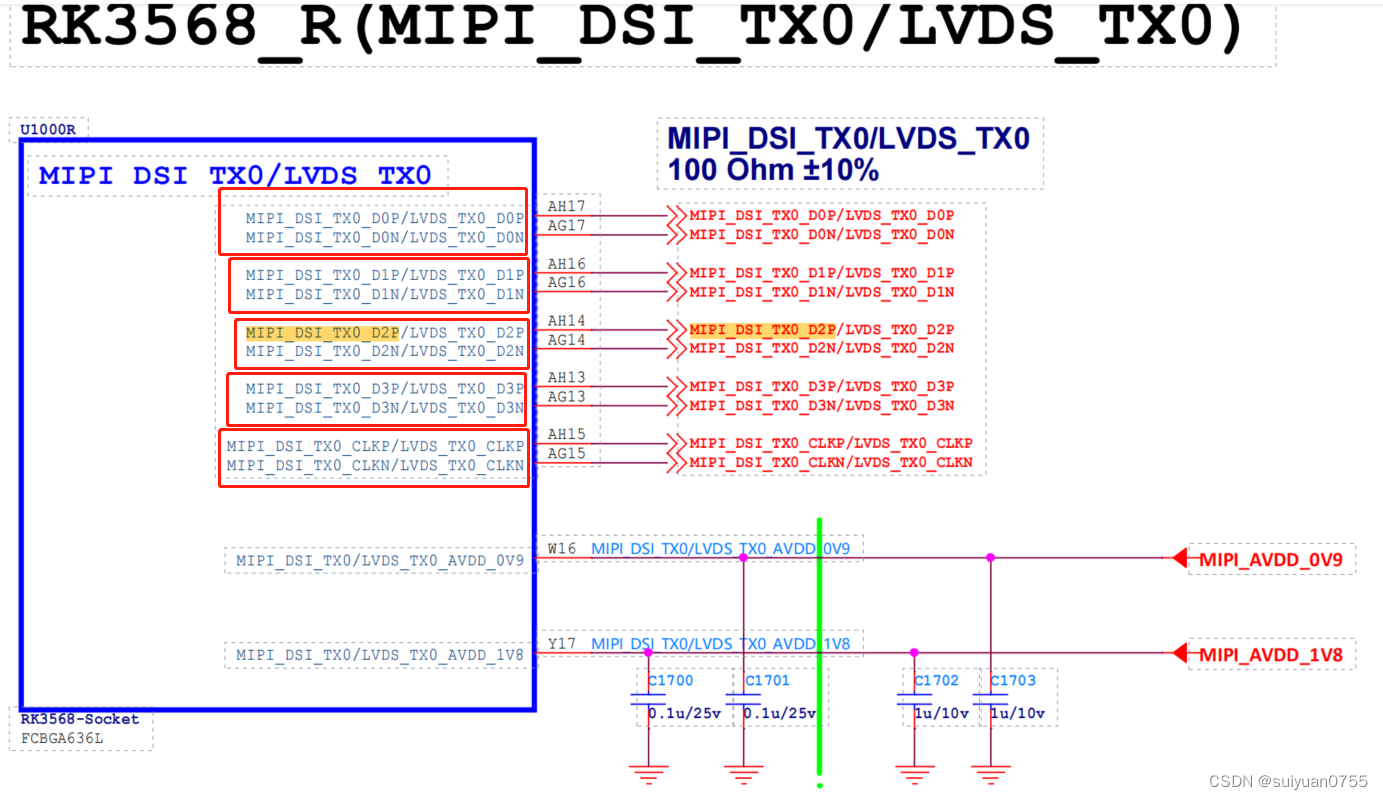

 RK3568对应的原理图

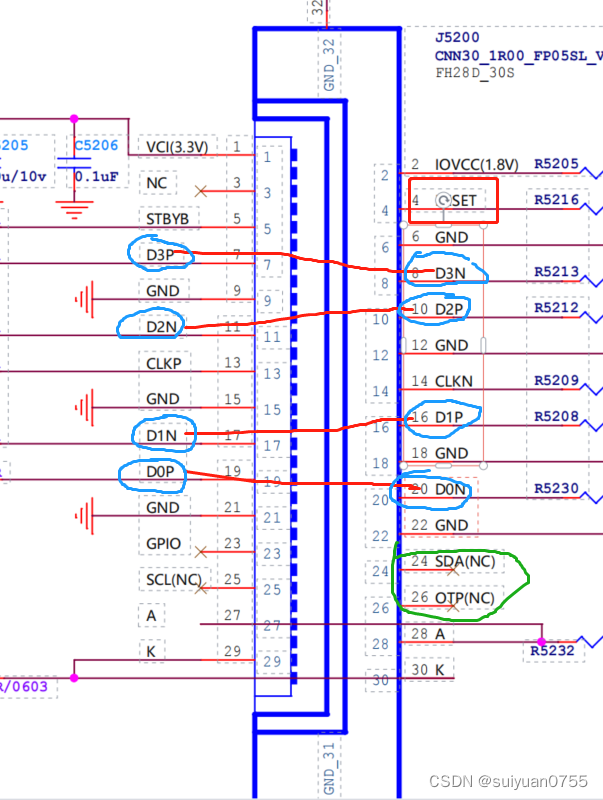

 MIPI和LVDS公用差分接口

 有上可以知道，当前使用硬件接口为DSI0，从而可以修改DTS中的dis0

&dsi0 {
	status = "disabled";
	rockchip,lane-rate = <400>;
	dsi0_panel: panel@0 {
		status = "okay";
		compatible = "simple-panel-dsi";
		reg = <0>;
		backlight = <&backlight>;
		reset-gpios = <
