这个学期学习了通信工程施工与管理这门课,我深深的被任课老师的一股很负责的劲感动了,越来越喜欢上这门课。在课程快结束了的时候我有许多想法和收获。
学习这个通信工程管理施工,感觉是比较简单的,因为心里面觉得就几根网线,馈线,实操应该就不是很难。

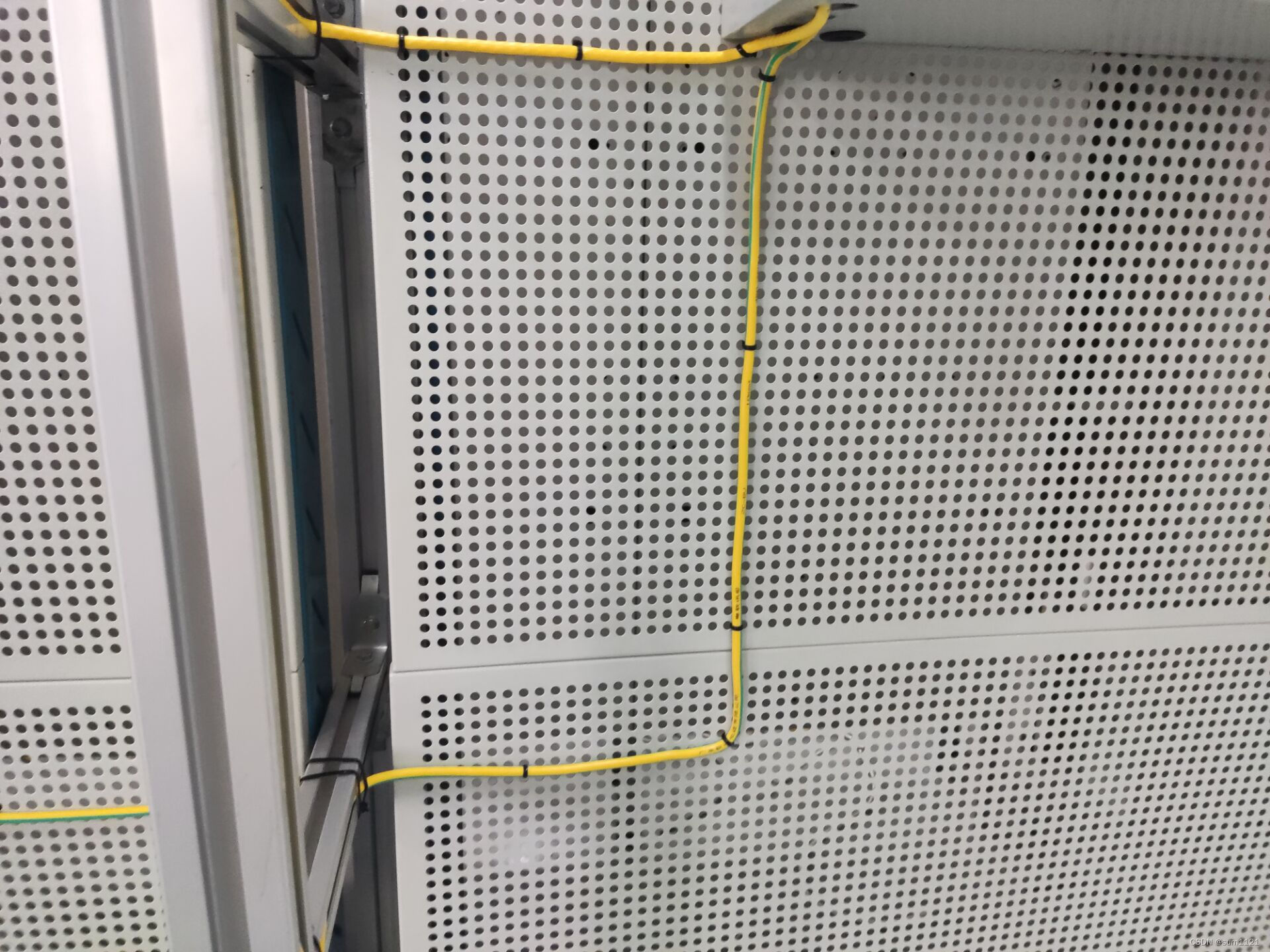

一开始要学接地线啊,这个地线一开始这个就感觉地线也就那样啊,就是一根那个电线,把它接到这个设备上和这个螺丝上面,走线架上面就行了。没想到学到后面就发现一根小小的地线,不仅仅只是连个设备和走线架这么简单啊,地线的质量直接关系到人身的安全问题,还有就是这个地线的一个工艺啊,一开始我们这个做地线的接头是比较粗糙的,第一次做的这个线质量不是很好。
老师看了我们的问题,马上教会了我们。安全性能达到了要求。
二、敷设架空光缆的质量标准
(1)架空光缆线路与其他建筑物的距离应符合规定,详情见附录1。
(2)根据设计要求选用光缆附挂方式,如选用挂钩时,光缆挂钩的间距应为50±3cm,电杆两侧的第一只挂钩应距电杆100±2cm。
(3)按设计要求的光缆端别敷设,其曲率半径应大于光缆外径的20倍。光缆敷设后应平直、无扭转、无机械损伤。
在制作网线上第一次接触水晶头这个东西,网线有八根芯线,但是要把它塞进一个小小的水晶头里,就是做了很好几次啊,这个网线的这个连接性啊,都不过关。可能是心急吃不了热豆腐,静下心来,我们做好一个达标的水晶头的时候已经满头大汗了。
馈线的制作是最头疼的,因为馈线非常的硬啊,馈线接头呢,他比较的需要这个力气,而且做的两次手都受伤了啊,没有学习的这个,没有老师轻车熟路的感觉,自己做起来还是比较吃力的。但是在一次又一次的这个制作的过程中啊,学习到了,获得了非常多。
防水胶是一个很粘的,黑乎乎的,但不是很好上手的一个东西,它需要熟能生巧啊,慢慢的学会这个怎么去就快速的就流畅的去使用这个防水胶。
老师说含金量比较高的是立杆的建设,立杆是光缆敷设的多种方式之一,架设一条线路需要大量电杆,在山区,平均每公里需20根左右,在整个线路器材投资中,电杆所占的比重最大。因此,对电杆的第二个要求是:应具有较长的使用年限。
就机械强度而言 ,木杆的抗弯强度极限为500~ 600Kg/cm2 ,水泥杆的强度主要依赖于钢筋的机械强度。9m以下电杆的容许弯矩在1200 ~ 200Kg. m之间,依电杆长度、稍径大小、力臂和支点高度而定。
使用年展面言,本杆最容易受到腐蚀,使用年限较短,般使用寿命是5-10年,经江防职所处理的本杆使用有命可达20 年左右。水泥电样的使用寿命在50年左右。
在通信工程施工的过程中有许许多多的安全方面,造价方面的管理与控制。
项目名称 | |||||||||||||||||||
主材编号 | 材料名称 | 规格程式 | 单位 | 数量 | 预算单价 | 单位/元 | |||||||||||||
GL24 | 光缆 | GYTS-24B1 | 米 | 340 | 3 | 340*3=1020 | |||||||||||||
GLZDH-24 | 光缆终端盒 | 24芯 | 个 | 1 | 31 | 31 | |||||||||||||
GLJIHH-24 | 光缆接头盒 | 24芯2进2出 | 套 | 1 | 32 | 32 | |||||||||||||
SLFB | 塑料覆板 | 个 | 20 | 28 | 560 | ||||||||||||||
PVCGLH | PVC过路盒 | 个 | 10 | 2 | 20 | ||||||||||||||
PVCG-20 | PVC 管 | 020 | 米 | 40 | 1.5 | 60 | |||||||||||||
PVCJZI | PVC管接头 | 020 | 个 | 25 | 1.5 | 37.5 | |||||||||||||
PVCGWI | PVC管弯头 | 020 | 个 | 15 | 0.2 | 3 | |||||||||||||
PVCXC | PVC管卡 | 020 | 个 | 30 | 0.5 | 15 | |||||||||||||
ZS | 胀塞 | 个 | 10 | 0.3 | 3 | ||||||||||||||
ZYG-40 | 自由管 | 40*350 | 套 | 20 | 18 | 160 | |||||||||||||
MFJXIG-100 | 密封接续套管 | 100对 | 套 | 2 | 440 | 880 | |||||||||||||
HBZRSPG | 厚壁阻燃蛇皮 | 6分 | 米 | 100 | 2.6 | 260 | |||||||||||||
SBBWG | 双波雯管 | 0100/110 | 米 | 100 | 6.5 | 650 | |||||||||||||
SLXK-4 | 塑料线卡 | 4#(盒装) | 盒 | 20 | 1.6 | 160 | |||||||||||||
PESSZG-32 | PE三色子管 | 028/32 | 米 | 50 | 2.2 | 110 | |||||||||||||
SXJCBHG | 三叉交叉保护管 | 米 | 60 | 2.6 | 156 | ||||||||||||||
PEZG | PE子管 | 028/32 | 米 | 60 | 1.7 | 102 | |||||||||||||
接地线 | 米 | 15 | 1 | 15 | |||||||||||||||
WLJG-1 | 网络机箱 | 800*600*600 | 个 | 1 | 950 | 950 | |||||||||||||
尾纤 | 米 | 10 | 3 | 30 | |||||||||||||||
预算总费:4462.5 |
施工规范及控制
1、施工过程控制是本工程项目实施质量保证重点,所有涉及的各项工作将依据我公司的《工程管理条例》和施工组织方案的办理,得到认可并执行。
2、本工程项目的施工依据工程项目进度计划开展,贯彻落实施工组织方案,确保工程项目的质量。
3、为全面策划、合理部署工程项目的实施,保证工程项目实施的工艺、安全和过程合理有序,由工地技术负责人根据设计文件要求负责组织编制详细具体的工程施工组织设计,严格控制每道工序的施工环节。
-
- 施工标准
- 严格按照客户制定各种设备的安装规范进行安装
- 严格按照各种设备、材料的安装说明进行安装
- 严格按照工器具操作说明进行操作
- 严格遵守安全文明施工各项有关规定进行施工
- 严格遵守现场管理相关管理办法进行现场施工管理
- 特殊情况处理措施及流程
图纸与现场不符合要求需要更改图纸
- 现场施工人员初步判定产生不符的原因或不充分了解要求。
- 通知监理并向站点设计负责人详细汇报现场情况(必要时需要选点人员共同协商)。
- 与监理、设计单位三方现场确定站点更改内容,更改内容记录在站点设计更改确认书中,并三方签字。
- 根据更改确认书中更改内容进行施工,并督促设计单位尽快更改图纸。
- 设计会审中针对站点进行审核是否完成图纸更改。

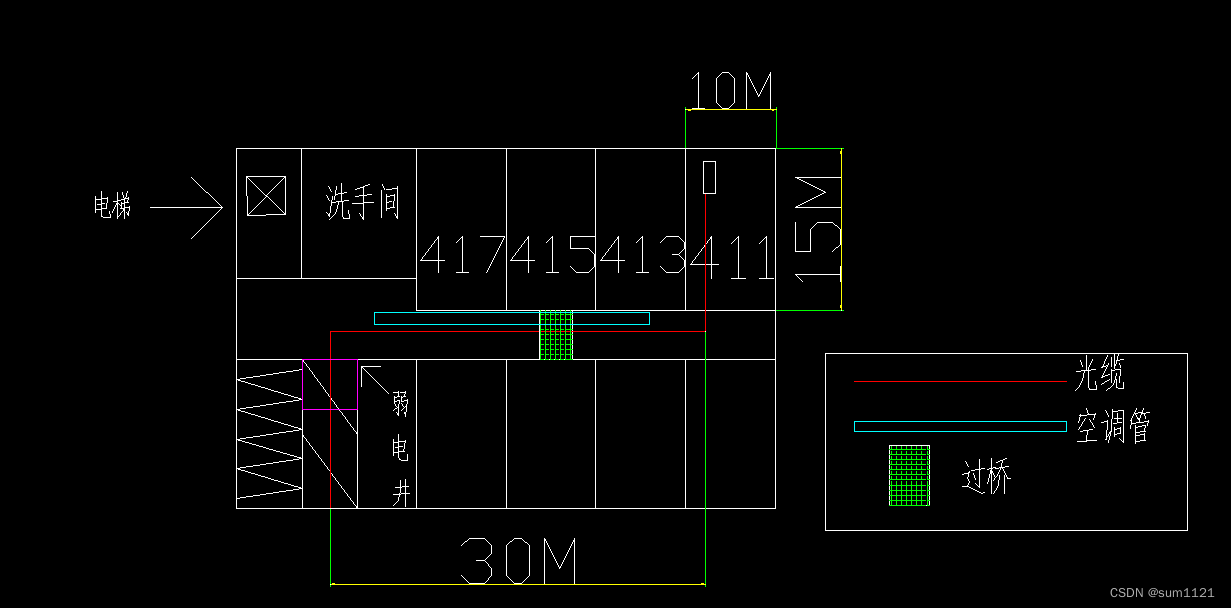

本项目属于国家鼓励支持发展项目,符合国家大力发展产业链的战略部署,项目具备国家对此相应政策。对当地社会、经济发展的积极影响包括增加税收,提高就业率等。团队为此做足了准备,有决心、有担当、有能力、有毅力势必要将T2C411教室光缆接入项目稳扎稳打的落实下去,不断挑战自我,化解难题将学校网络环境打开新局面。
