[ERDAS] 模型Modeler

模型

介绍

工具位置：Modeler–>Model Marker

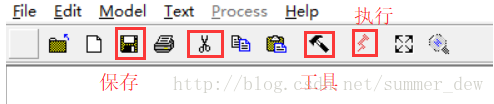

工具栏：Edit–>Tools

逻辑处理常用Functions：

声明	说明
CONDITIONAL { (<test1>) <arg1> , (<test2>) <arg2> , ... }	条件<test1>正确则赋予<arg1>的值 条件<test2>正确则赋予<arg2>的值
EITHER <arg1> IF ( <test> ) OR <arg2> OTHERWISE	test条件成立，则赋予arg1的值 失败则赋予arg2的值

例子：

1. 分离出像素为1的地方
   $n1_20071129class2 == 5
   说明：$n1_20071129class2为图层变量，一定要带有$，不然它不认识
2. 取DEM（高程）<100，SLOPE（坡度）<12°且是林地的地方

   • EITHER 1 IF ( $n6_dem < 100 or $n7_slope < 12 or $n3_plowland ) OR 0 OTHERWISE
   • EITHER $n3_plowland IF ( $n6_dem < 100 or $n7_slope < 12 ) OR 0 OTHERWISE
     说明：$n3_plowland为林地的二值图（有值为1，无值为0），$n6_dem 为DEM数据，$n7_slope为坡度数据
3. 合并两个图像
   $n1_img_1 or $n2_img_2
   说明：$n1_img_1，$n1_img_2为两张二值化的专题图
4. 去除两个图像公共部分
   $n1_img_1 - $n2_img_2
5. 将6个种类数据合成一个图像
   CONDITIONAL { ( $n8_plowland_real ) 1 , ( $n22_construction_real ) 2 , ( $n27_intertidal_zone_real ) 3 ,( $n31_forest_real ) 4 ,( $n33_unused_real ) 5 ,( $n34_water_real ) 6 }

例 从监督分类后的图像中分离出水体

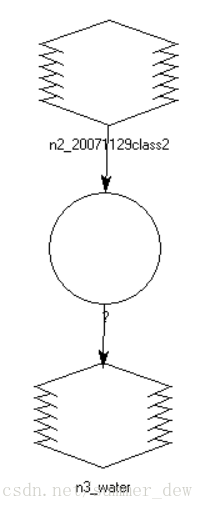

模型

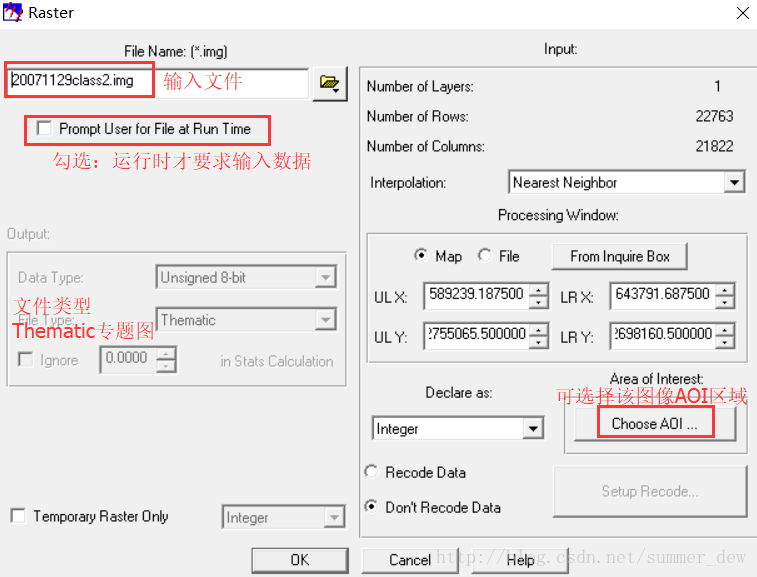

输入图像

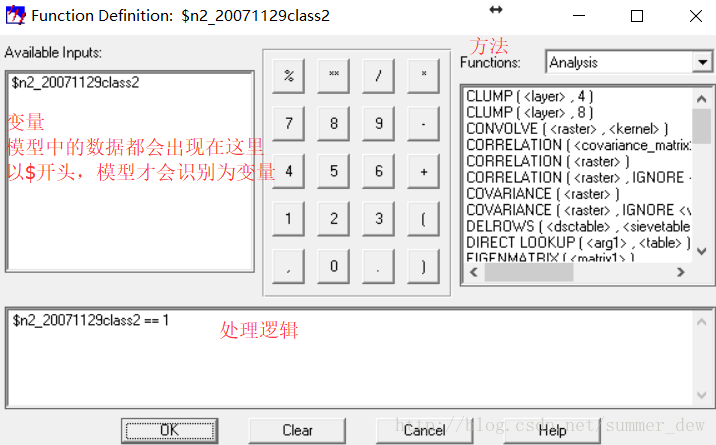

处理逻辑

水体在图像中的值为1（查看方法：打开图像，菜单栏–>Raster–>Attributes）

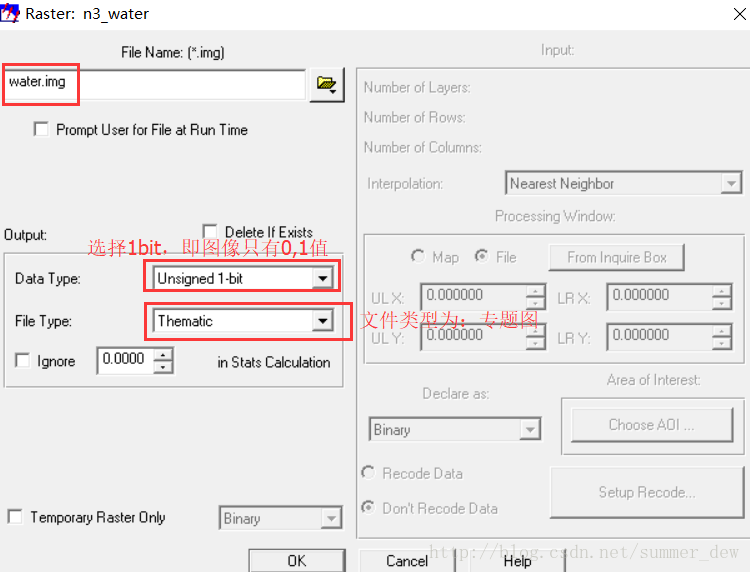

输出图像

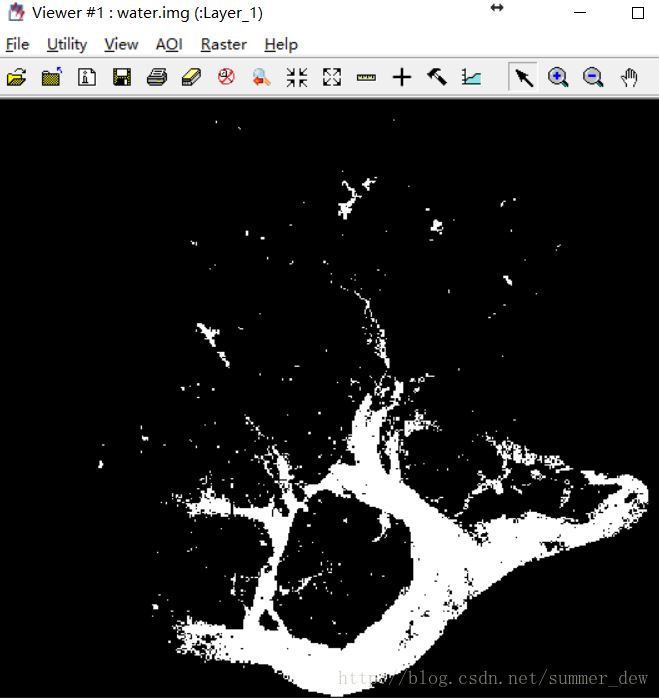

处理结果

水的区域才有值（value=1）
