第1部分 SHT31传感器介绍

1.1芯片简介

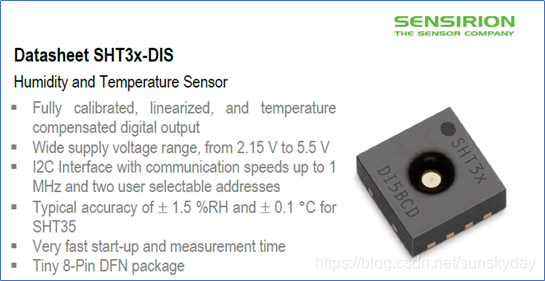

SHT3X系列是由瑞士Sensirion生产的高精度温湿度传感器，也是Sensirion公司目前主打的温湿度传感器系列。现在网上常见的相关资料调试的基本上以SHT30为主，SHT31则较少。本次开发用的是更高级的SHT35系列。

这次采用的SHT35传感器允许宽电压输入，支持2.15V~5.5V。采用IIC总线通信，最高可达1MHz的通信速度。并根据ADDR引脚的接法，提供两个可选的地址：0x44,0x45。传感器的精度为1.5%RH和0.1℃。传感器最大工作范围-40-125℃，0-100%RH。原装芯片有8个引脚。

还有一点要注意的是SHT3x推荐的的最佳工作环境是5℃-60℃，20%RH-80%RH。当传感器暴露在>80%RH的工作环境下超过60小时后，会出现+3%RH的偏差。

SHT3x系列提供数字接口和模拟接口两种规格。

相关资料在文末给出。

1.2 引脚介绍

芯片总共有8个引脚

（1）SDA :IIC数据线引脚

（2）ADDR :地址引脚，可连接VSS或VDD，分别会有不同的地址。不能浮空。

（3）ALERT :报警引脚，如果使用，建议接到单片机的外部中断。不用的话建议浮空。

（4）SCL :IIC时钟线引脚

（5）VDD :电压输入引脚

（6）nRESET :复位引脚，低电平有效。如果不用，建议接到VDD。

（7）R :没有电气作用的“没卵用“”引脚，连接到VSS

（8） VSS :接地

（附上官方推荐的典型应用电路）

1.3命令和模式介绍

首先看一下地址

很明显，当传感器ADDR引脚接VSS时，采用地址A；当传感器ADDR引脚接VDD时，采用地址B。本次开发的传感器 Address=0x44.

传感器支持单次数据采集模式和周期性数据采集模式。其实单次数据采集模式下，可选时钟延伸，而周期性数据采集默认开始数据延伸。这里我们默认采用周期性数据采集模式。

SHT3X支持12种工作模式，分别有高，中，低三档可选刷新率。mps=0.5,1,2…时，分别代表每两秒采集一次数据，每秒采集一次数据，每秒采集两次数据…

如希望设定高刷新率，每秒采集一次。那么向传感器写命令0x2130即可。注意当采用mps=10时，会导致传感器自发热，影响测量。

工作顺序为：先发送IIC通信开始标志Start后，写入左移一位的地址，并将空出来的位写0表示写数据。当收到传感器应答后，即可发送命令的高八位，再次等待应答，再发送余下的低八位。然后等待ACK应答即可。

其他命令同理，大部分都是同样的写入模式。

1.4 重要命令及其工作流程

那么我们看几条重要的命令及其工作流程。

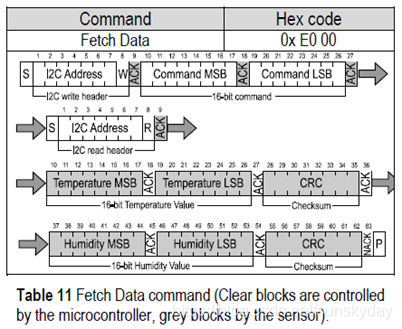

设置好工作模式后写入此命令，可以准备好接受数据。先发送IIC通信开始标志Start后，写入左移一位的地址，并将空出来的位写1表示读数据。然后等待ACK应答即可接受数据。注意数据传输顺序是先温度后湿度。并且都是十六位数据。并且每个数据后都附8位的CRC校验。在完成湿度的CRC校验后，即可回复NACK，传感器将停止发送数据，释放SDA线，以便于MCU发送Stop标志，结束通信。

第2部分 SHT3x官方参考代码简介

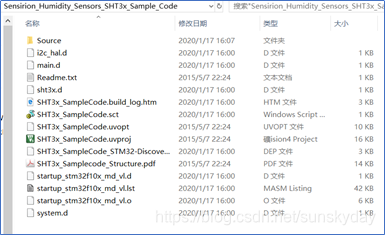

2.1.官方给的参考code是基于STM32平台的。文末有资料获取方式。

由于Nordic蓝牙芯片的I2C接口与STM32有稍微不同。本文将基于该参考code，通过修改，移植到nRF52832蓝牙芯片上。

2.2 参考I2C 代码详解

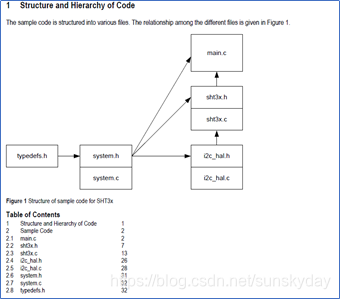

本文档包含C语言的示例代码，用于通过与SHT3x湿度和温度传感器通信

I2C接口。代码的目的是在实现SHT3x传感器时简化用户的软件编程。除了

简单的测量湿度和温度，代码包含计算CRC校验和和计算物理湿度和温度值。这个示例代码是为STM32-Discovery板编写和优化的，但它可以很容易地应用于其他微控制器而做稍微改变。

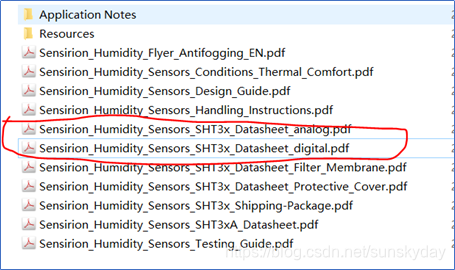

至于更详细的官方参考code和说明，不是本文的重点，系列资料在文末有获取方式。

第3部分 Nordic蓝牙芯片 I2C(TWI)软件设计介绍：

关于nRF52832蓝牙芯片的I2C(TWI)串行总线的原理，之前的文章已有介绍。以下主要介绍软件设计部分。

nRF52832 片内集成的 TWI（两线串行总线）兼容 I2C 总线，带有 EasyDMA，可与连接到同一总线的多个从机设备通讯，主要特点如下：

（1）兼容 I2C。

（2）速率：100 kbps、250 kbps 或 400 kbps。

（3）支持时钟延伸。

（4）带 EasyDMA。

（5）TWI 的 SCL 和 SDA 信号可以通过配置寄存器连接到任何一个GPIO，这样可以灵活地实现器件引脚排列，并有效利用电路板空间和信号路由。

nRF52832 的 TWI 的原理框图如下图所示，TWI 主机通过触发STARTTX 或STARTRX 任务启动TWI 传输，通过触发 STOP 任务停止 TWI 传输。TWI 主机在挂起时无法停止，因此必须在 TWI 主机恢复后触发 STOP 任务停止 TWI。启动 TWI 主机后，在TWI 主机停止之前，即在 LASTRX，LASTTX 或 STOPPED 事件之后，不应再次触发 STARTTX 任务或STARTRX 任务。如果从机产生 NACK 输入，那么 TWI 主机将产生ERROR 事件。

3.1．nRF的I2C 函数库应用

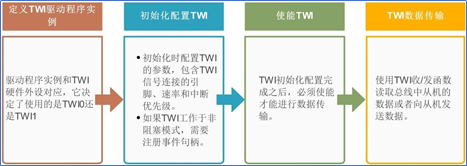

TWI 的应用步骤如下图所示，首先要定义 TWI 驱动程序实例，驱动程序实例对应具体的硬件 TWI 外设（TWI0 和 TWI1），驱动程序实例决定了我们使用的是 TWI0 还是 TWI1。接着初始化配置TWI 连接的引脚和速率等参数，注册事件句柄（非堵塞模式下），初始化后使能TWI，之后就可以使用 TWI 进行传输数据。

3.2定义TWI 驱动程序实例

TWI 驱动程序实例使用 nrf_drv_twi_t 结构体定义，该结构体描述了具体的 TWI 外设，当我们定义了nrf_drv_twi_t 类型的变量并对其赋值后，该变量就对应了一个具体的硬件 TWI 外设。

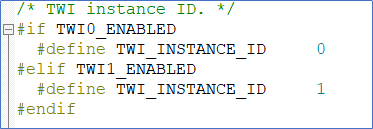

定义驱动程序实例代码如下，初始化宏 NRF_DRV_TWI_INSTANCE 的输入参数对应TWI 外设的编号，即如果我们定义 TWI0 的驱动程序实例，TWI_INSTANCE_ID 的值设置为 0，定义 TWI1 的驱动程序实例，TWI_INSTANCE_ID 的值设置为 1。驱动程序实例定义后，我们即可通过该驱动程序实例访问对应的 TWI。

3.3 初始化TWI（I2C）

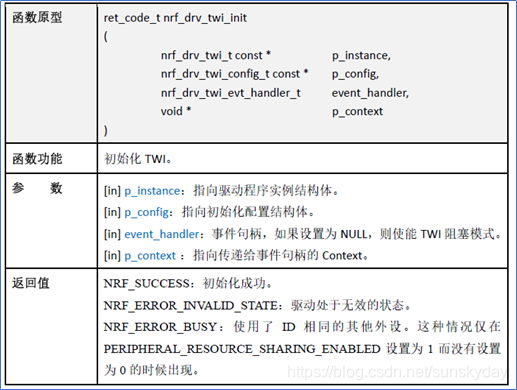

TWI 初始化的库函数是 nrf_drv_twi_init ()函数，该函数同时也配置了 TWI 是否使用阻塞模式。

 （1）应用程序提供事件句柄：TWI 工作于非阻塞模式。

 （2）应用程序不提供事件句柄（event_handler 设置为 NULL）：TWI 工作于阻塞模式。建议使用阻塞模式。

/** TWI初始化

 * @brief TWI initialization.

 */

//I2C引脚

#define TWI_SCL_M           26         //I2C SCL

#define TWI_SDA_M           25         //I2C SDA

/* TWI instance. */

static const nrf_drv_twi_t m_twi = NRF_DRV_TWI_INSTANCE(TWI_INSTANCE_ID);
void twi_init (void)
{
    ret_code_t err_code;

    const nrf_drv_twi_config_t twi_config = {
       .scl                = TWI_SCL_M,
       .sda                = TWI_SDA_M,
       .frequency          = NRF_DRV_TWI_FREQ_100K,
       .interrupt_priority = APP_IRQ_PRIORITY_HIGH,
       .clear_bus_init     = false
    };

    err_code = nrf_drv_twi_init(&m_twi, &twi_config, NULL, NULL);
    APP_ERROR_CHECK(err_code);

    nrf_drv_twi_enable(&m_twi);
		NRF_LOG_INFO("twi_master_init ok.");
		NRF_LOG_FLUSH();
		nrf_gpio_pin_clear(20); //ledµÆÁÁ
}

3.5 TWI数据传输函数

TWI 驱动程序提供了两个单独的函数nrf_drv_twi_tx() 函数和 nrf_drv_twi_ rx() 函数，分别用于完成数据的发送和接收，函原型如下表所示。使tx 和 rx 函数时，尤其要注意从机地址 address，函数接收的是 7位地址，函数内部会自己加上读写位。因此如果某个 I2C 接口设备提供的是 8位地址，我们需要提取出 7位地址赋值给address，也就是去掉 8位地址的最低（R/W位）。

nRF52832蓝牙芯片的所有I2C 通信都是通过这两个函数接口。不需要自己去重写I2C驱动函数。

3.5.1 TWI发送函数模型：nrf_drv_twi_tx()

函数原型	STATIC_INLINE ret_code_t nrf_drv_twi_tx (nrf_drv_twi_t const * p_instance, uint8_t address, uint8_t const * p_data, uint8_t length, bool no_stop)
函数功能	向 TWI 从机发送数据，发生错误时将停止传输。如果传输正在进行，则该函数返回错误代码 NRF_ERROR_BUSY。
参数	[in] p_instance：指向 TWI 驱动程序实例结构体。 [in] address：指定的从机地址（7 位 LSB）。 [in] p_data：指向传输数据缓存。 [in] length：发送的字节数。 [in] no_stop：如果置位，成功传输后总线上不会生成停止条件（允许在下一次传输中重复启动）。
返回值	NRF_SUCCESS：发送成功。 NRF_ERROR_BUSY：驱动程序尚未准备好进行新的传输。NRF_ERROR_INTERNAL：硬件检测到错误。NRF_ERROR_INVALID_ADDR：使用了 EasyDMA，但是缓存地址没有位于RAM 空间。 NRF_ERROR_DRV_TWI_ERR_ANACK：在轮询模式下发送地址后收到NAC。 NRF_ERROR_DRV_TWI_ERR_DNACK：在轮询模式下发送数据后收到 NACK。

3.5.2 TWI接收函数模型：nrf_drv_twi_rx()

函数原型

STATIC_INLINE ret_code_t nrf_drv_twi_rx (

nrf_drv_twi_t const * p_instance, uint8_t address,

uint8_t * p_data,

uint8_t length

)

函数功能

从 TWI 从机读取数据，发生错误时将停止传输。如果传输正在进行，则该函数返回错误代码 NRF_ERROR_BUSY。

参数

[in] p_instance：指向 TWI 驱动程序实例结构体。

返回值

[in] address：指定的从机地址（7 位 LSB）。 [in] p_data：指向接收数据缓存。

[in] length：读取的字节数。

返回值

NRF_SUCCESS：发送成功。

NRF_ERROR_BUSY：驱动程序尚未准备好进行新的传输。NRF_ERROR_INTERNAL：硬件检测到错误。NRF_ERROR_DRV_TWI_ERR_OVERRUN：接收数据未及时读取，被新接收的数据覆盖。

NRF_ERROR_DRV_TWI_ERR_ANACK：在轮询模式下发送地址后收到NAC。

NRF_ERROR_DRV_TWI_ERR_DNACK：在轮询模式下发送数据后收到

NACK。

3.5 I2C 设备扫描

为什么要扫描设备？通过扫描I2C 设备，可以确认设备是否正常工作，以及设备接入是否正常等，还可以通过打印信息，确认设备的 I2C 地址。

/* Number of possible TWI addresses. */

#define TWI_ADDRESSES      127



void iic_scan_address(void)

{

    ret_code_t err_code;

    uint8_t address;

    uint8_t sample_data;

bool detected_device = false;



    NRF_LOG_INFO("TWI scanner started.");

    NRF_LOG_FLUSH();

    twi_init();//twi init



    for (address = 1; address <= TWI_ADDRESSES; address++)

    {

        err_code = nrf_drv_twi_rx(&m_twi, address, &sample_data, sizeof(sample_data));

        if (err_code == NRF_SUCCESS)

        {

            detected_device = true;

            NRF_LOG_INFO("TWI-i2c device detected at address 0x%x.", address);

        }

        NRF_LOG_FLUSH();

    }



    if (!detected_device)

    {

        NRF_LOG_INFO("No device was found.");

        //NRF_LOG_FLUSH();

    }

        NRF_LOG_INFO("TWI device scan ended.");

        NRF_LOG_FLUSH();



}

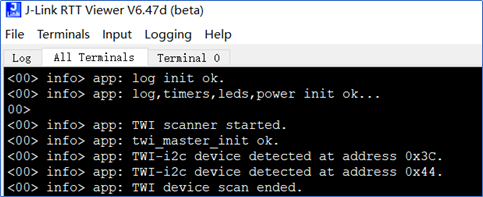

I2C设备扫描的Log信息：

由于我的I2C 总线上挂了两个设备：

0x3C为 0.96寸oled屏幕的I2C地址，

0x44为，SHT35温湿度传感器的I2C地址。

第4部分 SHT3x代码移植到Nordic蓝牙芯片：

由于Nordic蓝牙芯片的I2C接口与STM32有稍微不同。本文将基于官方给的STM32代码，通过修改，移植到nRF52832蓝牙芯片上。

通过扫描，我知道我的SHT35温湿度传感器的I2C地址为0x44。当然也可以通过手册得知。扫描只是为了确认没错。

4.1 写SHT35寄存器函数

这个函数非常重要，由于SHT35的命令都是16位，而nrf_drv_twi_tx()函数中，数据定义的是8位。所以关键点就在code中。

static uint8_t tx_buf[2];

tx_buf[0] = (uint8_t)(cmd>>8); //低8位放在buf0

tx_buf[1] = (uint8_t)(cmd & 0xFF); //高8位放在buf1

static etError SHT3x_WriteCommand(uint16_t cmd)

{

ret_code_t err_code;

static uint8_t tx_buf[2];

tx_buf[0] = (uint8_t)(cmd>>8); //低8位

tx_buf[1] = (uint8_t)(cmd & 0xFF); //高8位

//TWI传输完成标志设置为false

//m_xfer_done = false;

uint8_t retry_num = 20;

do{

err_code = nrf_drv_twi_tx(&m_twi, SHT35_ADDRESS, tx_buf, 2, false);

APP_ERROR_CHECK(err_code);

retry_num--;

//等待TWI总线应答

//UNUSED_VARIABLE(err_code);

}

while((NRF_SUCCESS != err_code) && (0 < retry_num));

//返回写入成功

return NO_ERROR;

}

4.2 周期测量模式

//发送命令，周期测量模式，测量频率1Hz

void SHT3X_SetPeriodicMeasurement(void)

{

SHT3x_WriteCommand(CMD_MEAS_PERI_2_H);

NRF_LOG_INFO("cmd_meas_peri_2_h");

NRF_LOG_FLUSH();

}

4.3 读取温湿度数据

//读取温湿度数据，函数中会校验数据

etError SHX3X_ReadMeasurementBuffer(float* temperature, float* humidity)

{

etError error;

ret_code_t err_code;

static uint8_t bytes[6];

//写入命令

SHT3x_WriteCommand(CMD_FETCH_DATA); //0xE000,readout measurements for periodic mode

//读出温湿度数据

//m_xfer_done = false;

//尝试20次

uint8_t retry_num = 20;

do{

err_code = nrf_drv_twi_rx(&m_twi, SHT35_ADDRESS, bytes, 6);

APP_ERROR_CHECK(err_code);

retry_num--;

//等待TWI总线应答

//UNUSED_VARIABLE(err_code);

}

while((NRF_SUCCESS != err_code) && (0 < retry_num));

//while (m_xfer_done == false){};

//校验温湿度数据

error = SHT3X_CheckCrc(bytes, 2, bytes[2]);

if(error == NO_ERROR)

{

*temperature = SHT3X_CalcTemperature((bytes[0] << 8) | bytes[1]);

*humidity = SHT3X_CalcHumidity((bytes[3] << 8) | bytes[4]);

}

return NO_ERROR;

}

4.4 CRC校验

//------------------------------CRC校验和验证------------------------

// Generator polynomial for CRC

#define POLYNOMIAL 0x131 // P(x) = x^8 + x^5 + x^4 + 1 = 100110001

//CRC校验

static uint8_t SHT3X_CalcCrc(uint8_t data[], uint8_t nbrOfBytes)

{

uint8_t bit; // bit mask

uint8_t crc = 0xFF; // calculated checksum

uint8_t byteCtr; // byte counter

//用给定的多项式计算8位校验和

for(byteCtr = 0; byteCtr < nbrOfBytes; byteCtr++)

{

crc ^= (data[byteCtr]);

for(bit = 8; bit > 0; --bit)

{

if(crc & 0x80) crc = (crc << 1) ^ POLYNOMIAL;

else crc = (crc << 1);

}

return crc;

}

//检验校验是否正确

static etError SHT3X_CheckCrc(uint8_t data[], uint8_t nbrOfBytes, uint8_t checksum)

{

uint8_t crc; // calculated checksum

//计算8位校验和

crc = SHT3X_CalcCrc(data, nbrOfBytes);

//验证校验

if(crc != checksum)

return CHECKSUM_ERROR;

else

return NO_ERROR;

}

4.5 温湿度计算

//------------------------计算温湿度---------------------------------

/**

* 描述 : 计算温度

* 入参: rawValue:读取的温度信息

* 返回值 : 计算出的温度

**/

static float SHT3X_CalcTemperature(uint16_t rawValue)

{

//T = -45 + 175 * rawValue / (2^16-1)

float temperature = 175.0f * (float)rawValue / 65535.0f - 45.0f;

return temperature;

}

/**

* 描述 : 计算湿度[%RH]

* 入参: dat :读取的湿度信息

* 返回值 : 计算出的湿度值

***/

static float SHT3X_CalcHumidity(uint16_t rawValue)

{

// 计算相对湿度[%RH]

// RH = rawValue / (2^16-1) * 100

float huminity = 100.0f * (float)rawValue / 65535.0f;

return huminity;

}

4.6 测试温湿度

先设置测量模式，再读取数据。

//-----------------------温湿度测试程序---------------------------------------

void sht35_c_test(void){

NRF_LOG_INFO("sht35_c_test start..,measure the temperature and humidity");

NRF_LOG_FLUSH();

float temperature; // ??

float humidity; // ?? [%RH]

//周期测量模式1HZ

SHT3X_SetPeriodicMeasurement();

nrf_delay_ms(50);

//while(true)

// {

SHX3X_ReadMeasurementBuffer(&temperature, &humidity);

NRF_LOG_INFO("temperature:%d `C",temperature);

NRF_LOG_INFO("humidity :%d RH",humidity);

NRF_LOG_FLUSH();

//测量频率设置1Hz，因此读取间隔不能小于1s

nrf_delay_ms(1200);

// }

}

测试结果：

用4pin的I2C OLED屏幕显示温湿度：

5.结语

下一章，介绍nRF52832上点亮4pin 0.96寸I2C的OLED屏幕。
