引言

本博文主要介绍了MATLAB中多种绘图相关函数的使用，包括绘制正整数频率表（tabulate函数）、经验累积分布函数图形（cdfplot函数）、正态分布概率图形（normplot函数）、样本数据的盒图（boxplot函数）、增加参考线（refline函数）、增加多项式曲线（refcurve函数）、附加有正态密度曲线的直方图（histfit函数）以及在指定界线之间画正态密度曲线（normspec函数）。每种函数都详细阐述了其调用格式，并给出了相应的示例及运行结果图形，为读者提供了MATLAB在数据可视化绘图方面丰富且实用的操作指南，有助于读者快速掌握这些绘图功能并应用于实际数据处理与分析中。

1. 正整数的频率表

绘制正整数频率表的函数是tabulate，其调用格式如下所示:
table=tabulate(X)———X为正整数构成的向量，返回3列。第1列中包含X的值，第2列为这些值的个数，第3列为这些值的频率。
在MATLAB中，绘制正整数的频率表的示例如下所示:

 A= [2 3 7 6 2 3 4 5 2 3 8 9]
 tabulate(A)


运行结果如下

  Value    Count   Percent
      1        0      0.00%
      2        3     25.00%
      3        3     25.00%
      4        1      8.33%
      5        1      8.33%
      6        1      8.33%
      7        1      8.33%
      8        1      8.33%
      9        1      8.33%

2. 经验累积分布函数图形

绘制经验累积分布函数图形的函数是cdfplot，其调用格式如下所示:

■cdfplot(X)———作样本X(向量)的累积分布函数图形。

■h=cdfplot(X)———h表示曲线的环柄。

■[h，stats]=cdfplot(X)stats———表示样本的一些特征。

在MATLAB中，绘制经验累积分布函数图形的示例如下所示:

clear all
clc

X= normrnd (0,1,50,1);
[h stats] = cdfplot(X)

经验累积分布函数图形如图1所示。

图1 经验累积分布函数图形

3. 绘制正态分布概率图形

绘制正态分布概率图形的函数是normplot，其调用格式如下所示:

■normplot(X)———若X为向量，则显示正态分布概率图形;若X为矩阵，则显示每一列的正态分布概率图形。

■h=normplot(X)———返回绘图直线的句柄。

在MATLAB中，绘制正态分布概率图形的示例如下所示：

 clear all;
 close all
 clc


X= normrnd (0,1,50,1);
h = normplot(X);

运行后得到正态分布概率图形如图2所示。

图2 正态分布概率图形

4. 样本数据的盒图

绘制样本数据的盒图的函数是boxplot，其调用格式如下所示:

■boxplot(X)———产生矩阵X的每一列的盒图和“须”图，“须”是从盒的尾部延伸出来，并表示盒外数据长度的线，如果“须”的外面没有数据，则在“须”的底部有一个点。

■boxplot(X，notch)———当notch=1时，产生一凹盒图;当notch=0时，产生一矩箱图。

■boxplot(X，notch，‘sym’)———sym表示图形符号，默认值为“+”。

■boxplot(X，notch，‘sym’，vert)———当vert=0时，生成水平盒图;当vert=1时，生成竖直盒图(默认值vert=1)。

■boxplot(X，notch，‘sym’，vert，whis)———whis定义“须”图的长度，默认值为1.5，若whis=0，则boxplot函数通过绘制sym符号图来显示盒外的所有数据值。

在MATLAB中，绘制样本数据的盒图的示例如下所示:

 clear all;
 close all
 clc


x1= normrnd (5,1,100,1);
x2= normrnd (6,1,100,1);
x=[x1 x2];

boxplot(x,1,'g--',1,0)

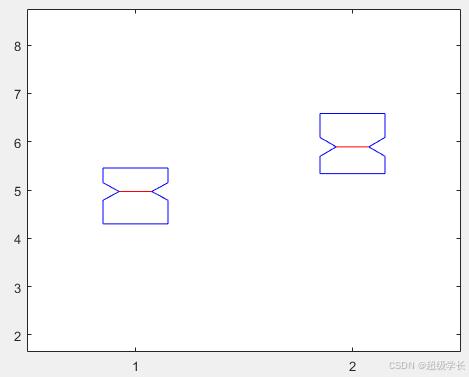

运行后得到样本数据的盒图如图3所示。

图3 样本数据的盒图

5 增加参考线

给当前图形加一条参考线的函数是refline，其调用格式如下所示:

■refline(slope，intercept)———slope表示直线斜率，intercept表示截距。

■refline(slope)———slope=[ab]，图中加一条直线y=b+ax。

在MATLAB中，给当前图形加一条参考线的示例如下所示:

 clear all;
 close all
 clc



y = [4.2 3.6 3.1 4.4 2.4 3.9 3.0 3.4 3.3 2.2 2.7]';
figure
plot( y, '+')
refline(0,4)

运行后得到给当前图形加一条参考线的图形如图4所示。

图4 增加参考线图形

6. 增加多项式曲线

在当前图形中加入一条多项式曲线的函数是refcurve，其调用格式如下所示:

h=refcurve§———在图中加入一条多项式曲线，h为曲线的环柄，p为多项式系数向量，p=[p1，p2，p3，…，pn]，其中p1为最高幂项系数。

在MATLAB中，绘制增加多项式曲线的示例如下所示:

 clear all;
 close all
 clc


h = [95 172 220 269 349 281 423 437 432 478 556 430 410 356]
figure,plot (h, ' -- ')
refcurve( [-5.9 120 0])

运行后得到增加多项式曲线的图形如图5所示。

图5 增加多项式曲线图形

7. 附加有正态密度曲线的直方图

绘制附加有正态密度曲线的直方图的函数是histfit, 其调用格式如下所示:

■ histfit(data) ———data 为向量, 返回直方图和正态曲线。

■ histfit(data,nbins) ———nbins 指定bar 的个数。

在 MATLAB 中, 绘制附加有正态密度曲线的直方图的示例如下所示:

 clear all;
 close all
 clc


r= normrnd (10,1,100,1);

histfit(r);

运行后得到附加有正态密度曲线的直方图如图6所示。

图6 附加有正态密度曲线的直方图

8. 在指定的界线之间画正态密度曲线

在指定的界线之间画正态密度曲线的函数是normspec, 其调用格式如下所示:

p = normspec(specs, mu,sigma) ———specs 指定界线, mu、sigma 为正态分布的参数,p 为样本落在上、 下界之间的概率。

在 MATLAB 中, 在指定的界线之间画正态密度曲线的示例如下所示:

 clear all;
 close all
 clc

normspec([10 Inf], 11, 1.2)

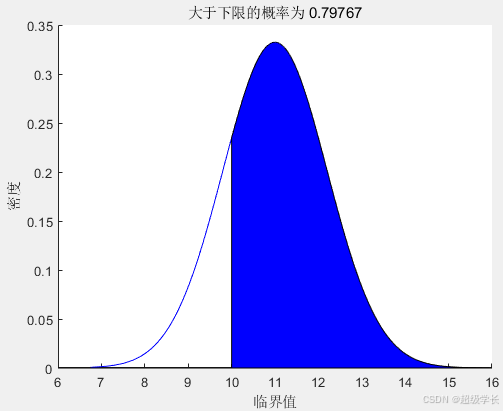

运行后得到在指定的界线之间画正态密度曲线如图7所示。

图7 在指定的界线之间画正态密度曲线

---
