SuperMap iObjects JAVA实现获取模型体剖切截面

作者：超图-于丁1

SuperMap IObjects JAVA实现获取模型体剖切截面

一、背景

GIS行业中，获取模型体的剖切截面（俗称剖面）具有广泛的用处，比如地形分析中， 通过获取地形模型的剖切面，可以直观地展示地表高程沿某条线的变化情况，评估地形起伏、坡度、坡向等特征；工程规划与设计中，获取模型的剖切面可以帮助工程师更好地了解地形地貌，从而进行道路、桥梁、隧道等基础设施建设的合理规划与设计；资源勘探与开发中，获取地质模型的剖切面有助于识别矿体形态、产状和规模，为矿产资源的开发提供依据；在油气勘探中，剖面分析还可以帮助确定油气藏的位置和分布特征；环境监测与保护，通过获取地形或地质模型的剖切面，可以监测和分析地表形态的变化，如水土流失、滑坡、泥石流等自然灾害的发生情况。

传统的模型剖面只能获取一个平面图，随着三维运用的日益增长，今天就教大家一种获取带正确地理坐标位置的三维剖面。

二、使用工具及环境

Windows 11 专业版23H2

IntelliJ IDEA 2023.2.4 (Ultimate Edition)（以下简称IDEA）

SuperMap iObject .jAVA 11i(2024)V11.3.0及以上版本。（以下简称iObject或JAVA组件）

三、使用数据

精模模型数据一份

四、实现详解

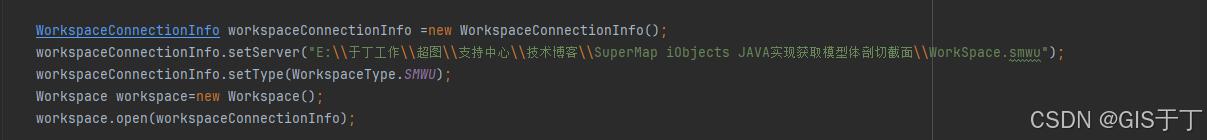

1.打开工作空间

2.获取数据集

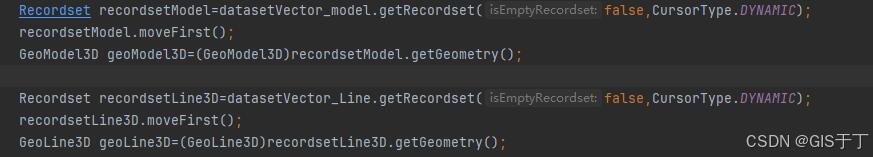

3.通过记录集获取模型对象和剖切线对象

注意：因获取剖切截面需在平面投影坐标系下进行，因此获取过程中数据统一投影为3857坐标系！

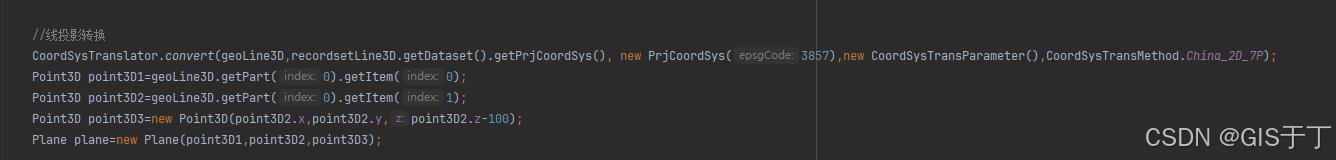

4.线对象直接投影转换

5.模型对象投影转换

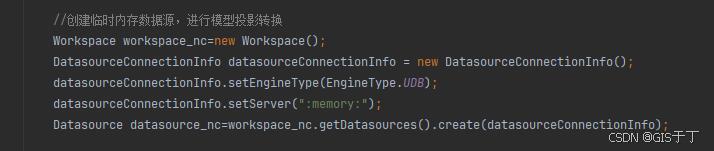

5.1创建内存数据源

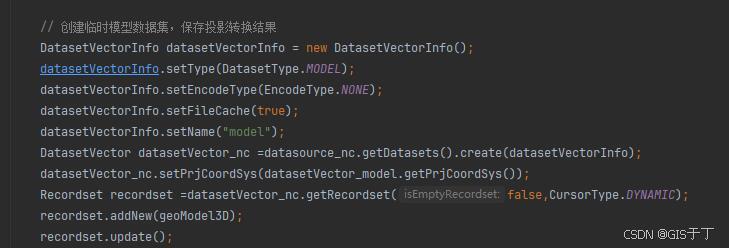

5.2创建临时模型数据集

5.3模型对象数据集投影转换并获取结果

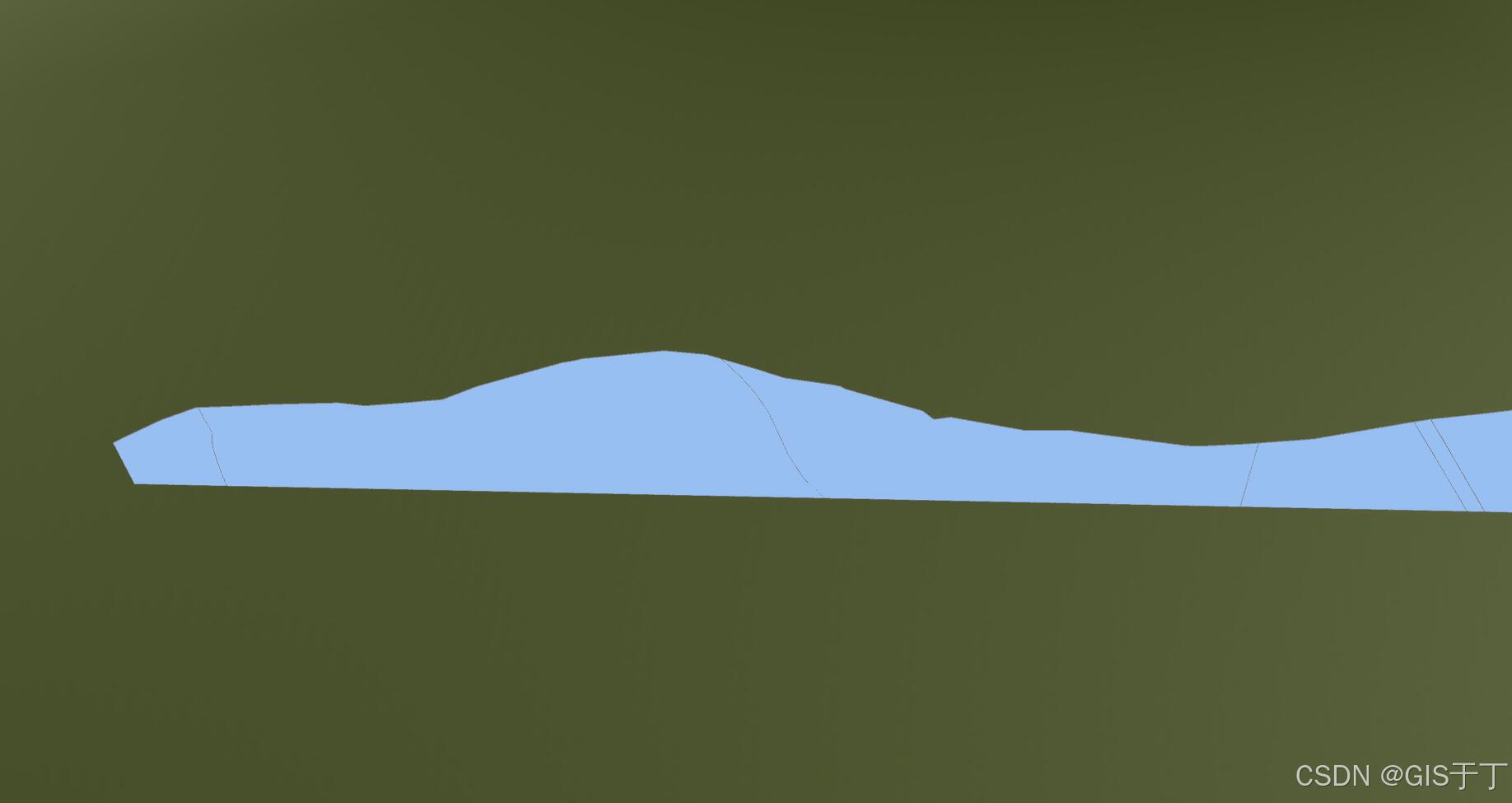

6.获取模型体剖切截面

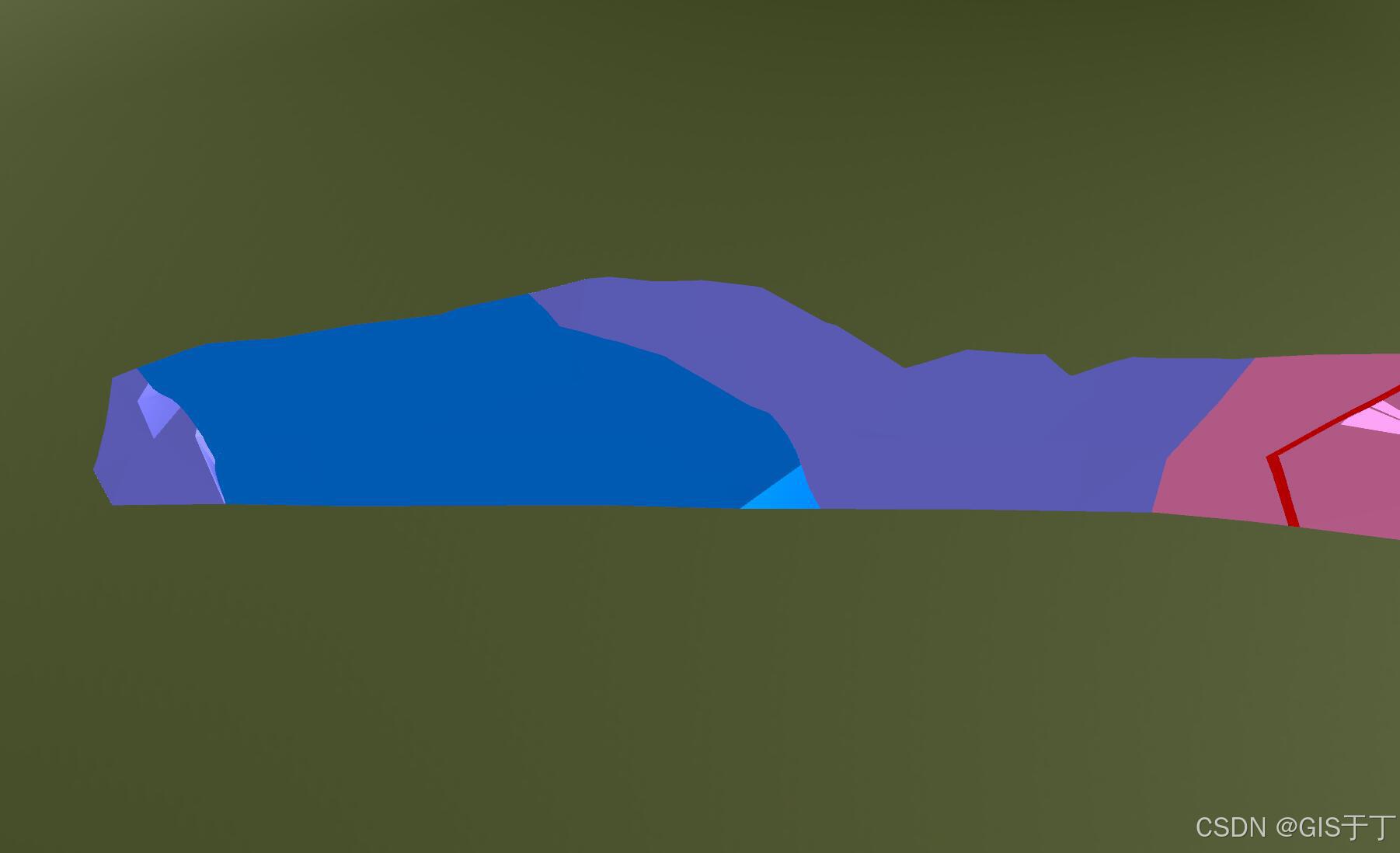

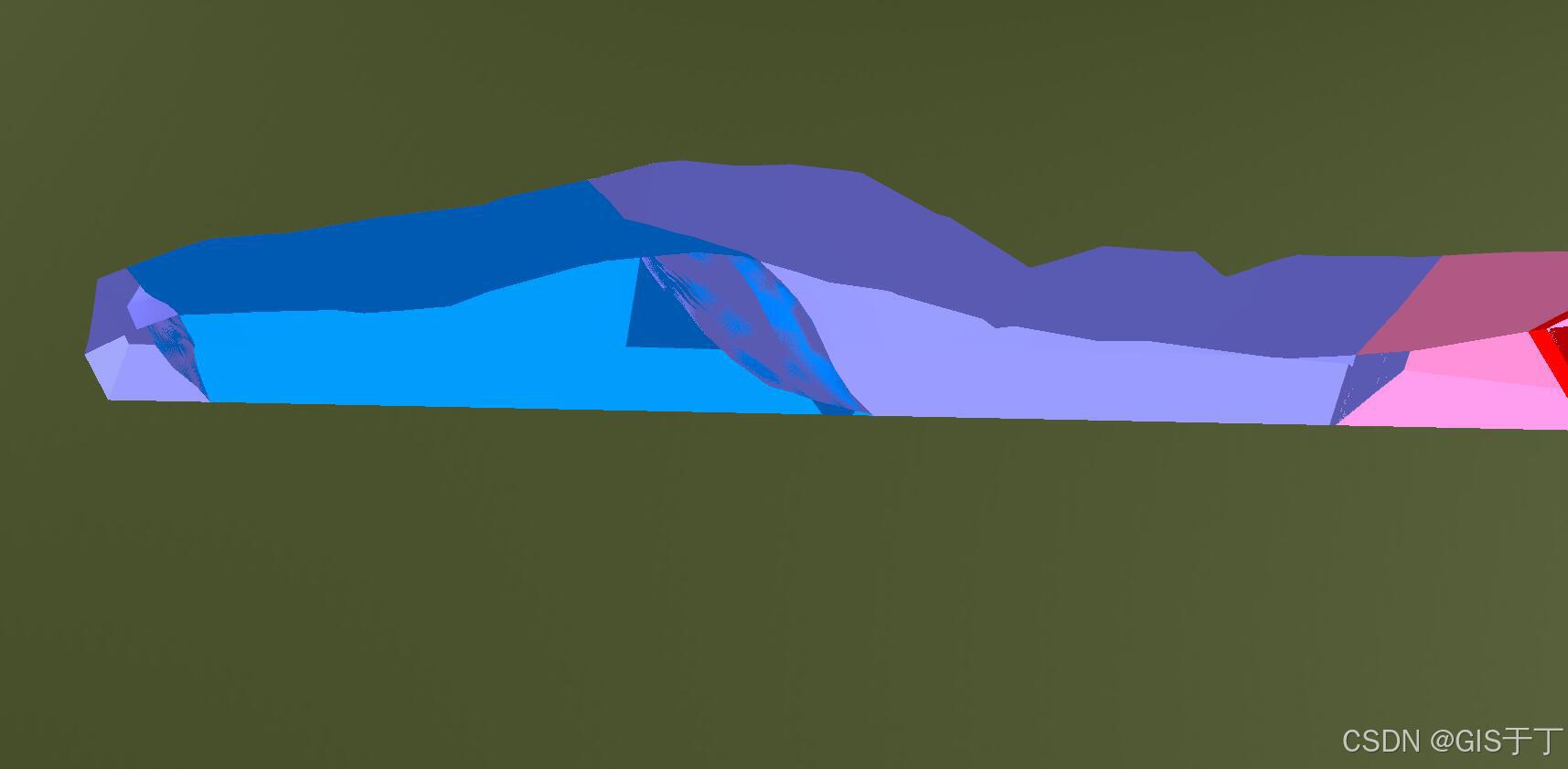

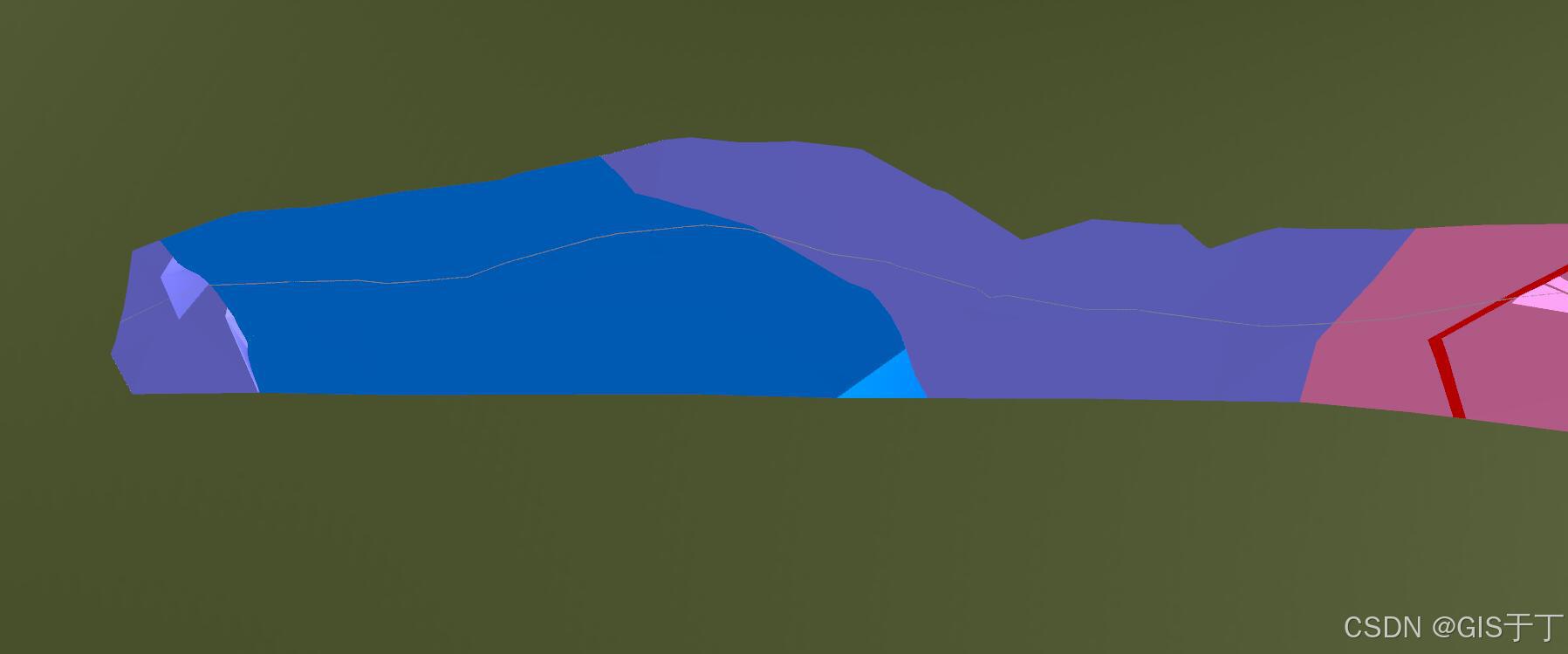

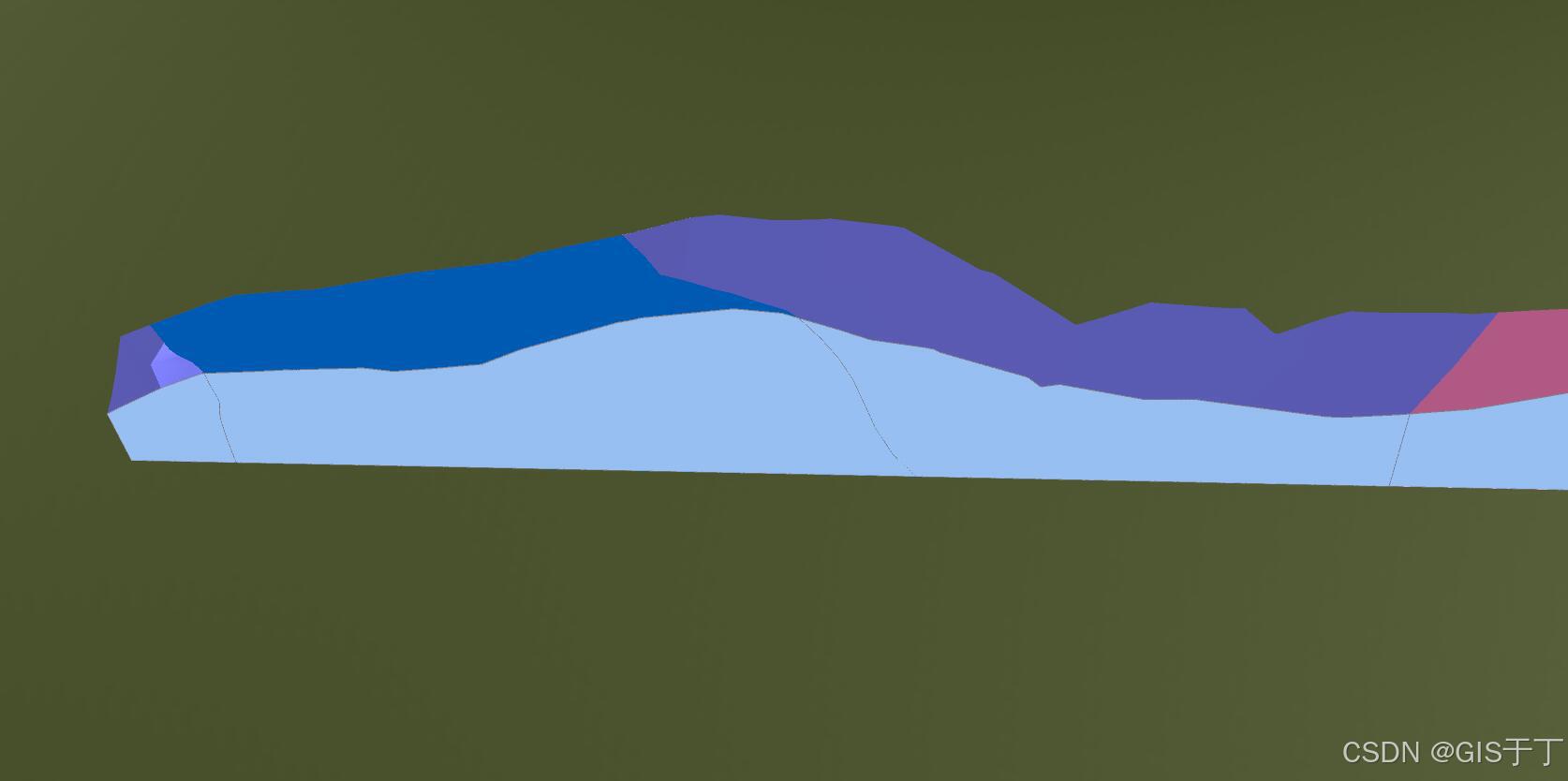

7.结果保存到矢量数据集中或直接展示到场景中
