三维分析之生成立面图

作者: 小诗

立面图反映了建筑的外貌和立面装修的效果。在三维建筑场景中，借助生成的立面图来直观地评价建筑群的美观性，并且方便地获得影响立面图美观的建筑物。
“生成立面图”功能支持生成对应的矢量面数据，支持预览结果，为建筑规划等行业带来了便利，提供决策支持。
下面就具体说一下操作步骤：
1、 加载包含三维场景的数据源，把三维场景添加到新球面场景。
2、 在“三维分析”选项卡上的“模型出图”组中，单击“生成立面图”按钮，弹出“生成立面图”面板，如下图所示：

3、 在工具栏中，单击“绘制线”按钮，鼠标变为“+”号。在场景中绘制一条线，绘制方向的左侧即为要生成的立面图的建筑物。
4、 设置分辨率、底部高程、最大高度、最远距离、文件名称、是否生成2.5维矢量面这6个参数值：
 分辨率：默认为0.5，单位为米/像素，可通过分辨率右侧的上下箭头进行调整数值，支持直接输入数值，数值越小，分辨率越高。
 底部高程：默认为0，单位为米，表示从地平面开始向上进行立面图出图。可通过底部高程右侧的上下箭头进行调整数值，支持直接输入数值。
 最大高度：默认为100，单位为米，表示从底部高程向上100米为出图的高度范围。可通过最大高度右侧的上下箭头进行调整数值，支持直接输入数值。
 最远距离：默认为500，单位为米，表示离绘制线的最远距离，确定了出图的距离范围。可通过最远距离右侧的上下箭头进行调整数值，支持直接输入数值。
 文件名称：默认存储在C盘，出图格式为tiff。直接输入出图路径或单击右侧“文件浏览”按钮选择路径。
 当勾选“生成2.5维矢量面”，确定矢量面存储的数据集和数据集所在的数据源。

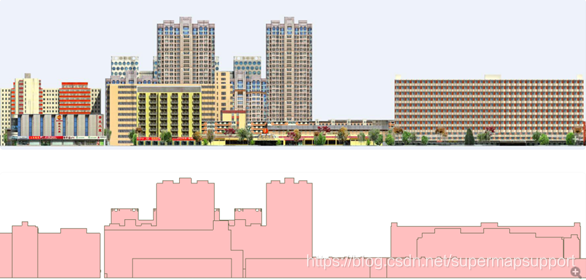

5、 单击“确定”按钮，进行立面图生成。示范数据生成结果如下：

注意：
1、该功能支持球面场景，暂不支持平面场景。
2、该功能只支持模型数据集。
