简介

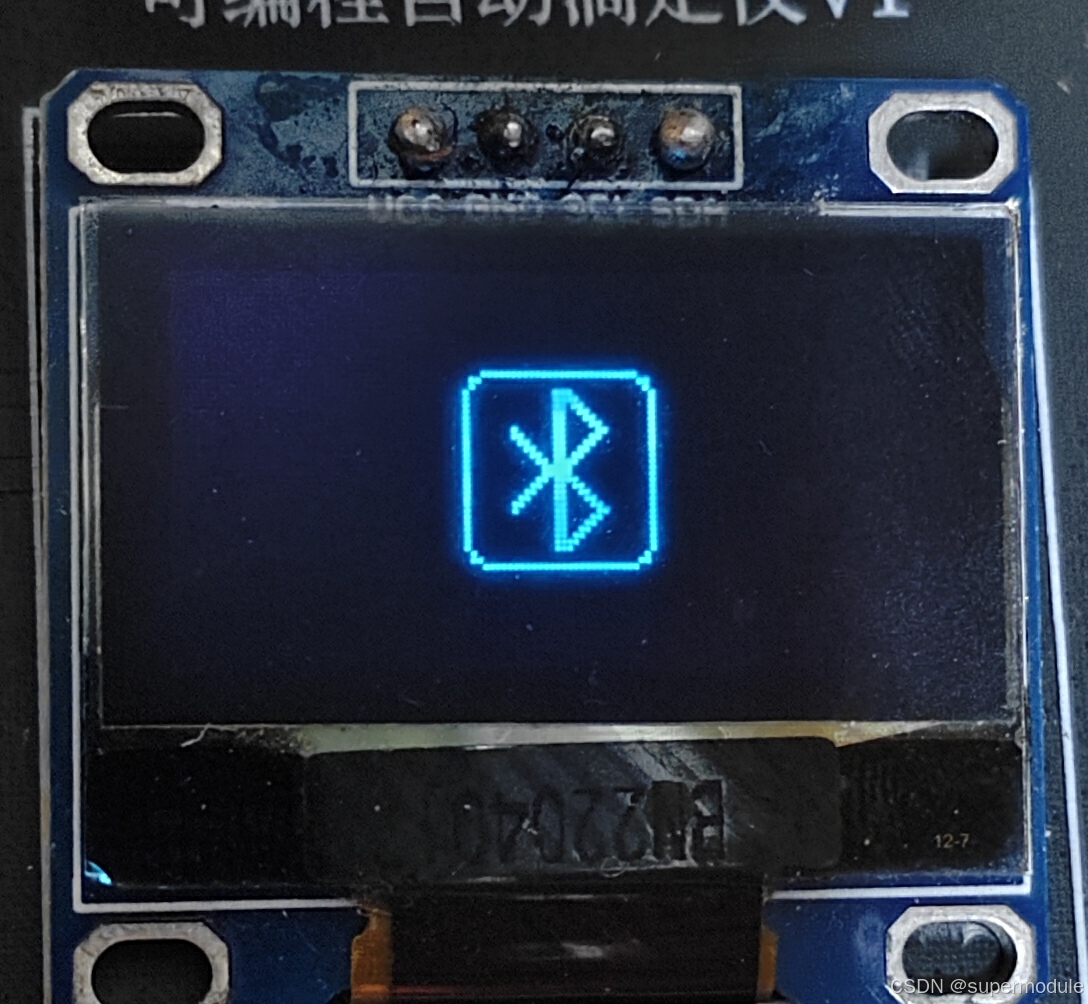

我重新写了一个驱动，增加了一些功能，由于我的硬件是128*64oled单色I2C，我只适配了我的硬件。如果你的硬件和我相同，你可以使用我的ssd1306驱动.

我的oled似乎不是ssd1306驱动芯片，而是ssd1315驱动芯片，不过两者差别很小，仅在滚动那块有些许出入

更新时间：2024年12月18日

代码

import framebuf
class SSD1306():
    def __init__(self,i2c, addr=0x3c, external_vcc=False):
        self.external_vcc = external_vcc
        self.i2c = i2c
        self.addr = addr
        self.temp = bytearray(2)
        # buffer需要8 * 128的显示字节加1字节命令
        self.buffer = bytearray(8 * 128 + 1)
        self.buffer[0] = 0x40  # Co=0, D/C=1
        self.framebuf = framebuf.FrameBuffer1(memoryview(self.buffer)[1:], 128, 64)
        self.init_display()
    def init_display(self):
        for cmd in (
            0xae,        # 熄屏
            0x20, 0x00,  # 水平寻址
            0x40,        # 显示起始行地址
            0xa1,        # 正常列扫描
            0xa8, 63,    # 复用率
            0xc8,        # 正常行扫描
            0xd3, 0x00,  #设置COM偏移量，即屏幕像上偏移的行数
            0xda, 0x12,  #使用备选引脚配置，并禁用左右反置
            0xd5, 0x80,  # 设置分频因子与振荡频率
            0xd9, 0x22 if self.external_vcc else 0xf1,
            0xdb, 0x30,  # 设置vcomh电压为0.83*Vcc
            0x81, 0xff,  # 亮度最大
            0xa4,        # 使用GDDRAM中的数据显示
            0xa6,        # 设置GDDRAM中的0对应于像素点的暗
            # 关闭电荷泵
            0x8d, 0x10 if self.external_vcc else 0x14,
            0x2e,        # 禁止滚动
            0xaf):       #开屏
            self.write_cmd(cmd)
        self.fill(0)
        self.show()
    # 中文到字节的转化函数
    def cn_to_byte(self,cn:str)->bytearray:
        cn_to_byte_dict={
            '蓝':bytearray(b'\x04\x04\xe4\x04\x0f\xf4\x04\x04\xf4\x44\xcf\x44\x44\x44\x04\x00\x40\x40\x7d\x44\x44\x7d\x44\x45\x44\x7c\x44\x45\x7c\x40\x40\x00'),
            '牙':bytearray(b'\x00\x00\xc2\xb2\x82\x82\x82\x82\x82\xfe\x82\x82\x82\x82\x80\x00\x00\x20\x20\x10\x08\x04\x02\x41\x80\x7f\x00\x00\x00\x00\x00\x00'),
            '模':bytearray(b'\x10\x10\xd0\xff\x90\x14\xe4\xaf\xa4\xa4\xa4\xaf\xe4\x04\x00\x00\x04\x03\x00\xff\x00\x89\x4b\x2a\x1a\x0e\x1a\x2a\x4b\x88\x80\x00'),
            '式':bytearray(b'\x10\x10\x90\x90\x90\x90\x90\x10\x10\xff\x10\x10\x11\x16\x10\x00\x00\x20\x60\x20\x3f\x10\x10\x10\x00\x03\x0c\x10\x20\x40\xf8\x00'),
            '离':bytearray(b'\x04\x04\x04\xf4\x84\xd4\xa5\xa6\xa4\xd4\x84\xf4\x04\x04\x04\x00\x00\xfe\x02\x02\x12\x3a\x16\x13\x12\x1a\x32\x42\x82\x7e\x00\x00'),
            '线':bytearray(b'\x20\x30\xac\x63\x20\x18\x80\x90\x90\xff\x90\x49\x4a\x48\x40\x00\x22\x67\x22\x12\x12\x12\x40\x40\x20\x13\x0c\x14\x22\x41\xf8\x00'),
            '设':bytearray(b'\x40\x40\x42\xcc\x00\x40\xa0\x9e\x82\x82\x82\x9e\xa0\x20\x20\x00\x00\x00\x00\x3f\x90\x88\x40\x43\x2c\x10\x28\x46\x41\x80\x80\x00'),
            '置':bytearray(b'\x00\x17\x15\xd5\x55\x57\x55\x7d\x55\x57\x55\xd5\x15\x17\x00\x00\x40\x40\x40\x7f\x55\x55\x55\x55\x55\x55\x55\x7f\x40\x40\x40\x00'),
            '版':bytearray(b'\x00\xfe\x20\x20\x3f\x20\x00\xfc\x24\xe4\x24\x22\x23\xe2\x00\x00\x80\x7f\x01\x01\xff\x80\x60\x1f\x80\x41\x26\x18\x26\x41\x80\x00'),
            '本':bytearray(b'\x00\x10\x10\x10\x10\xd0\x30\xff\x30\xd0\x10\x10\x10\x10\x00\x00\x10\x08\x04\x02\x09\x08\x08\xff\x08\x08\x09\x02\x04\x08\x10\x00'),
            '连':bytearray(b'\x40\x40\x42\xcc\x00\x04\x44\x64\x5c\x47\xf4\x44\x44\x44\x04\x00\x00\x40\x20\x1f\x20\x44\x44\x44\x44\x44\x7f\x44\x44\x44\x44\x00'),
            '接':bytearray(b'\x10\x10\x10\xff\x10\x50\x44\x54\x65\xc6\x44\x64\x54\x44\x40\x00\x04\x44\x82\x7f\x01\x82\x82\x4a\x56\x23\x22\x52\x4e\x82\x02\x00'),
            '使':bytearray(b'\x80\x60\xf8\x07\x04\xe4\x24\x24\x24\xff\x24\x24\x24\xe4\x04\x00\x00\x00\xff\x00\x80\x81\x45\x29\x11\x2f\x41\x41\x81\x81\x80\x00'),
            '用':bytearray(b'\x00\x00\xfe\x22\x22\x22\x22\xfe\x22\x22\x22\x22\xfe\x00\x00\x00\x80\x60\x1f\x02\x02\x02\x02\x7f\x02\x02\x42\x82\x7f\x00\x00\x00'),
            '说':bytearray(b'\x40\x40\x42\xcc\x00\x00\xf1\x16\x10\x10\x18\x14\xf3\x00\x00\x00\x00\x00\x00\x3f\x90\x48\x21\x19\x07\x01\x3f\x41\x41\x40\x70\x00'),
            '明':bytearray(b'\x00\xfc\x44\x44\x44\xfc\x00\x00\xfe\x22\x22\x22\x22\xfe\x00\x00\x00\x0f\x04\x04\x04\x8f\x40\x30\x0f\x02\x02\x42\x82\x7f\x00\x00'),
            '开':bytearray(b'\x80\x82\x82\x82\xfe\x82\x82\x82\x82\x82\xfe\x82\x82\x82\x80\x00\x00\x80\x40\x30\x0f\x00\x00\x00\x00\x00\xff\x00\x00\x00\x00\x00'),
            '始':bytearray(b'\x10\x10\xf0\x1f\x10\xf0\x00\x40\xe0\x58\x47\x40\x50\x60\xc0\x00\x40\x22\x15\x08\x16\x21\x00\x00\xfe\x42\x42\x42\x42\xfe\x00\x00'),
            '校':bytearray(b'\x10\x10\xd0\xff\x90\x10\x80\x48\x28\x09\x0e\x08\x28\x48\x88\x00\x04\x03\x00\xff\x00\x01\x80\x80\x43\x2c\x10\x2c\x43\x80\x80\x00'),
            '准':bytearray(b'\x00\x02\x0c\xe0\x40\x20\xf8\x4f\x48\x49\xfe\x48\x48\x48\x08\x00\x04\x04\x7f\x00\x00\x00\xff\x22\x22\x22\x3f\x22\x22\x22\x20\x00'),
            '滴':bytearray(b'\x10\x60\x02\x8c\x00\xe4\x24\xac\xb5\xe6\xb4\xac\x24\xe4\x00\x00\x04\x04\x7e\x01\x00\xff\x00\x1e\x12\x13\x12\x5e\x80\x7f\x00\x00'),
            '定':bytearray(b'\x10\x0c\x44\x44\x44\x44\x45\xc6\x44\x44\x44\x44\x44\x14\x0c\x00\x80\x40\x20\x1e\x20\x40\x40\x7f\x44\x44\x44\x44\x44\x40\x40\x00'),
            '检':bytearray(b'\x10\x10\xd0\xff\x90\x50\x20\x50\x4c\x43\x4c\x50\x20\x40\x40\x00\x04\x03\x00\xff\x00\x41\x44\x58\x41\x4e\x60\x58\x47\x40\x40\x00'),
            '查':bytearray(b'\x40\x44\x24\xa4\x94\x8c\x84\xff\x84\x8c\x94\xa4\x24\x44\x40\x00\x40\x40\x40\x5f\x4a\x4a\x4a\x4a\x4a\x4a\x4a\x5f\x40\x40\x40\x00'),
            '更':bytearray(b'\x02\x02\xf2\x92\x92\x92\x92\xfe\x92\x92\x92\x92\xf2\x02\x02\x00\x80\x80\x87\x4c\x54\x24\x34\x4f\x44\x44\x84\x84\x87\x80\x80\x00'),
            '新':bytearray(b'\x40\x44\x54\x65\xc6\x64\x54\x44\x00\xfc\x44\x44\xc4\x42\x40\x00\x20\x12\x4a\x82\x7f\x02\x0a\x92\x60\x1f\x00\x00\xff\x00\x00\x00'),
            '速':bytearray(b'\x40\x40\x42\xcc\x00\x04\xf4\x94\x94\xff\x94\x94\xf4\x04\x00\x00\x00\x40\x20\x1f\x20\x48\x44\x42\x41\x5f\x41\x42\x44\x48\x40\x00'),
            '度':bytearray(b'\x00\x00\xfc\x24\x24\x24\xfc\x25\x26\x24\xfc\x24\x24\x24\x04\x00\x40\x30\x8f\x80\x84\x4c\x55\x25\x25\x25\x55\x4c\x80\x80\x80\x00'),
            '中':bytearray(b'\x00\x00\xf0\x10\x10\x10\x10\xff\x10\x10\x10\x10\xf0\x00\x00\x00\x00\x00\x0f\x04\x04\x04\x04\xff\x04\x04\x04\x04\x0f\x00\x00\x00'),
            '打':bytearray(b'\x10\x10\x10\xff\x10\x90\x04\x04\x04\x04\xfc\x04\x04\x04\x04\x00\x04\x44\x82\x7f\x01\x00\x00\x00\x40\x80\x7f\x00\x00\x00\x00\x00'),
            '小':bytearray(b'\x00\x00\x00\xe0\x00\x00\x00\xff\x00\x00\x00\x20\x40\x80\x00\x00\x08\x04\x03\x00\x00\x40\x80\x7f\x00\x00\x00\x00\x00\x01\x0e\x00'),
            '程':bytearray(b'\x24\x24\xa4\xfe\x23\x22\x00\x3e\x22\x22\x22\x22\x22\x3e\x00\x00\x08\x06\x01\xff\x01\x06\x40\x49\x49\x49\x7f\x49\x49\x49\x41\x00'),
            '序':bytearray(b'\x00\x00\xfc\x04\x04\x04\x14\x15\x56\x94\x54\x34\x14\x04\x04\x00\x40\x30\x0f\x00\x01\x01\x01\x41\x81\x7f\x01\x01\x01\x05\x03\x00'),
            '自':bytearray(b'\x00\x00\x00\xf8\x88\x8c\x8a\x89\x88\x88\x88\xf8\x00\x00\x00\x00\x00\x00\x00\xff\x44\x44\x44\x44\x44\x44\x44\xff\x00\x00\x00\x00'),
            '动':bytearray(b'\x40\x44\xc4\x44\x44\x44\x40\x10\x10\xff\x10\x10\x10\xf0\x00\x00\x10\x3c\x13\x10\x14\xb8\x40\x30\x0e\x01\x40\x80\x40\x3f\x00\x00'),
            '仪':bytearray(b'\x00\x80\x60\xf8\x07\x00\x1c\xe0\x01\x06\x00\xe0\x1e\x00\x00\x00\x01\x00\x00\xff\x00\x80\x40\x20\x13\x0c\x13\x20\x40\x80\x80\x00'),
            '名':bytearray(b'\x00\x20\x20\x10\x08\x14\x67\x84\x44\x24\x14\x0c\x00\x00\x00\x00\x04\x04\x04\x02\xfe\x43\x43\x42\x42\x42\x42\x42\xfe\x00\x00\x00'),
            '泵':bytearray(b'\x42\x42\x22\x12\xfa\x96\x92\x92\x92\x92\x92\xf2\x02\x02\x02\x00\x40\x44\x24\x14\x0c\x44\x80\x7f\x04\x08\x10\x28\x24\x42\x40\x00')
        }
        return cn_to_byte_dict[cn]

    def poweroff(self):
        self.write_cmd(0xae)#熄屏
    #亮度，0x00-0xff
    def contrast(self, contrast):
        self.write_cmd(0x81)
        self.write_cmd(contrast)
    #正反相显示，输入1则反相，默认正相
    def invert(self, invert=0):
        self.write_cmd(0xa6 | invert)
    def write_cmd(self, cmd):
        self.temp[0] = 0x80 # Co=1, D/C#=0
        self.temp[1] = cmd
        self.i2c.writeto(self.addr, self.temp)
    def write_framebuf(self):
        self.i2c.writeto(self.addr, self.buffer)
    def show(self):
        self.write_cmd(0x21) # 告诉GDDRAM列数
        self.write_cmd(0) # 列数从0-127
        self.write_cmd(127)
        self.write_cmd(0x22) # 告诉GDDRAM行数
        self.write_cmd(0) # 页数从0-7
        self.write_cmd(7)
        self.write_framebuf() # 写入1bit地址和1024bit数据
    def fill(self, c):
        self.framebuf.fill(c)
    def pic(self,buf:bytearray,w:int,h:int,x:int,y:int):
        buf=framebuf.FrameBuffer(buf,w,h,framebuf.MONO_VLSB)
        self.framebuf.blit(buf,x,y)
    def pixel(self, x, y, c=1):
        self.framebuf.pixel(x, y, c)
    #设置水平滚动，参数：滚动区域（滚动起始页，滚动结束页），滚动方向（默认向左，填0向右），滚动速度（0-7）
    def h_scroll(self,start=0,end=7,d=1,speed=0):
        self.write_cmd(0x2e)     # 关闭滚动
        self.write_cmd(0x26+d) # 向左
        self.write_cmd(0x00)
        self.write_cmd(start) # 起始页
        self.write_cmd(speed) # 滚动帧率
        self.write_cmd(end) # 结束页
        self.write_cmd(0x00)
        self.write_cmd(0xff)
        self.write_cmd(0x2f) # 开启滚动
    # 默认开启竖直向上滚动与水平向右滚动
    def scroll(self,vScrollOn=0,vStart=0,vEnd=63,vSpeed=1,hScrollOn=1,direction=0,hSpeed=0,hScrollStartPage=0,hScrollEndPage=7,
               hScrollStartColumn=0,hScrollEndColumn=127):
        if vScrollOn:
            self.write_cmd(0x2e)# 关闭滚动
            self.write_cmd(0xa3)#设置竖直滚动命令
            self.write_cmd(vStart)#竖直滚动开始行
            self.write_cmd(vEnd)#竖直滚动结束行

        self.write_cmd(0x29+direction)#水平滚动方向向右
        self.write_cmd(hScrollOn) # 0,关闭水平滚动，1开启
        self.write_cmd(hScrollStartPage)# 水平滚动起始页
        self.write_cmd(hSpeed)#设置滚动速度0-7
        self.write_cmd(hScrollEndPage)# 水平滚动结束页
        self.write_cmd(vSpeed) # 每一帧的垂直偏移量
        self.write_cmd(hScrollStartColumn)#水平滚动区域的起始列
        self.write_cmd(hScrollEndColumn)#水平滚动区域的结束列
        self.write_cmd(0x2f)# 开启滚动
    # 中英文文本
    def text(self,s,x,y):
        start_positon=x
        for t in s:
            if ord(t)<128:
                self.framebuf.text(t,start_positon,y+4)
                start_positon+=8
            else:
                self.framebuf.blit(framebuf.FrameBuffer(self.cn_to_byte(t),16,16,framebuf.MONO_VLSB),start_positon,y)
                start_positon+=16
    # 英文文本
    def en_text(self,s,x,y,c=1):
        self.framebuf.text(s,x,y,c)
    # 中文文本
    def cn_text(self,s,x,y):
        for i,t in enumerate(s):
            buf=framebuf.FrameBuffer(self.cn_to_byte(t),16,16,framebuf.MONO_VLSB)
            self.framebuf.blit(buf,x+i*16,y)
    def cube(self,x,y,l):
        self.rect(x,y,l,l)
        self.rect(x+int(0.5*l),int(y-0.5*l),l,l)
        self.line(x,y,int(x+0.5*l),int(y-0.5*l))
        self.line(x+l-1,y,int(x+1.5*l-1),int(y-0.5*l))
        self.line(x-1,y+l,int(x+0.5*l),int(y+0.5*l-1))
        self.line(x+l-1,y+l-1,int(x+1.5*l-1),int(y+0.5*l-1))
    #画水平直线
    def hline(self,x,y,w,c=1):
        self.framebuf.hline(x,y,w,c)
    #画竖直直线
    def vline(self,x,y,h,c=1):
        self.framebuf.vline(x,y,h,c)
    #画任意直线
    def line(self,x1,y1,x2,y2,c=1):
        self.framebuf.line(x1,y1,x2,y2,c)
    #画矩形，参数：起始左上角坐标，长宽，颜色默认为亮，是否填充
    def rect(self,x,y,w,h,c=1,f=False):
        self.framebuf.rect(x,y,w,h,c,f)
    #画椭圆，参数：起始圆心坐标，x半径，y半径，颜色默认为亮，是否填充，显示象限（0-15的数字）
    def ellipse(self,x,y,xr,yr,c=1,f=False,m=15):
        self.framebuf.ellipse(x,y,xr,yr,c,f,m)
if __name__=='__main__':
    from machine import Pin,SoftI2C
    i2c=SoftI2C(scl=Pin(5),sda=Pin(4))
    o=SSD1306(i2c)
    o.ellipse(30,30,20,10)
    o.show()

或者使用如下占用存储空间更少的代码

import framebuf
class SSD1306():
    def __init__(self,i2c, addr=0x3c, external_vcc=False):
        self.external_vcc = external_vcc
        self.i2c = i2c
        self.addr = addr
        self.temp = bytearray(2)
        self.buffer = bytearray(8 * 128 + 1)
        self.buffer[0] = 0x40  # Co=0, D/C=1
        self.framebuf = framebuf.FrameBuffer1(memoryview(self.buffer)[1:], 128, 64)
        self.init_display()
    def init_display(self):
        for cmd in (0xae,0x20, 0x00,0x40,0xa1,0xa8, 63,0xc8,0xd3, 0x00,0xda, 0x12,0xd5, 0x80,0xd9, 0x22 if self.external_vcc else 0xf1,0xdb, 0x30,0x81, 0xff,0xa4,0xa6,0x8d, 0x10 if self.external_vcc else 0x14,0x2e,0xaf):
            self.write_cmd(cmd)
        self.fill(0)
        self.show()
    def cn_to_byte(self,cn:str)->bytearray:
        cn_to_byte_dict={
            '蓝':bytearray(b'\x04\x04\xe4\x04\x0f\xf4\x04\x04\xf4\x44\xcf\x44\x44\x44\x04\x00\x40\x40\x7d\x44\x44\x7d\x44\x45\x44\x7c\x44\x45\x7c\x40\x40\x00'),
            '牙':bytearray(b'\x00\x00\xc2\xb2\x82\x82\x82\x82\x82\xfe\x82\x82\x82\x82\x80\x00\x00\x20\x20\x10\x08\x04\x02\x41\x80\x7f\x00\x00\x00\x00\x00\x00'),
            '模':bytearray(b'\x10\x10\xd0\xff\x90\x14\xe4\xaf\xa4\xa4\xa4\xaf\xe4\x04\x00\x00\x04\x03\x00\xff\x00\x89\x4b\x2a\x1a\x0e\x1a\x2a\x4b\x88\x80\x00'),
            '式':bytearray(b'\x10\x10\x90\x90\x90\x90\x90\x10\x10\xff\x10\x10\x11\x16\x10\x00\x00\x20\x60\x20\x3f\x10\x10\x10\x00\x03\x0c\x10\x20\x40\xf8\x00'),
            '离':bytearray(b'\x04\x04\x04\xf4\x84\xd4\xa5\xa6\xa4\xd4\x84\xf4\x04\x04\x04\x00\x00\xfe\x02\x02\x12\x3a\x16\x13\x12\x1a\x32\x42\x82\x7e\x00\x00'),
            '线':bytearray(b'\x20\x30\xac\x63\x20\x18\x80\x90\x90\xff\x90\x49\x4a\x48\x40\x00\x22\x67\x22\x12\x12\x12\x40\x40\x20\x13\x0c\x14\x22\x41\xf8\x00'),
            '设':bytearray(b'\x40\x40\x42\xcc\x00\x40\xa0\x9e\x82\x82\x82\x9e\xa0\x20\x20\x00\x00\x00\x00\x3f\x90\x88\x40\x43\x2c\x10\x28\x46\x41\x80\x80\x00'),
            '置':bytearray(b'\x00\x17\x15\xd5\x55\x57\x55\x7d\x55\x57\x55\xd5\x15\x17\x00\x00\x40\x40\x40\x7f\x55\x55\x55\x55\x55\x55\x55\x7f\x40\x40\x40\x00'),
            '版':bytearray(b'\x00\xfe\x20\x20\x3f\x20\x00\xfc\x24\xe4\x24\x22\x23\xe2\x00\x00\x80\x7f\x01\x01\xff\x80\x60\x1f\x80\x41\x26\x18\x26\x41\x80\x00'),
            '本':bytearray(b'\x00\x10\x10\x10\x10\xd0\x30\xff\x30\xd0\x10\x10\x10\x10\x00\x00\x10\x08\x04\x02\x09\x08\x08\xff\x08\x08\x09\x02\x04\x08\x10\x00'),
            '连':bytearray(b'\x40\x40\x42\xcc\x00\x04\x44\x64\x5c\x47\xf4\x44\x44\x44\x04\x00\x00\x40\x20\x1f\x20\x44\x44\x44\x44\x44\x7f\x44\x44\x44\x44\x00'),
            '接':bytearray(b'\x10\x10\x10\xff\x10\x50\x44\x54\x65\xc6\x44\x64\x54\x44\x40\x00\x04\x44\x82\x7f\x01\x82\x82\x4a\x56\x23\x22\x52\x4e\x82\x02\x00'),
            '使':bytearray(b'\x80\x60\xf8\x07\x04\xe4\x24\x24\x24\xff\x24\x24\x24\xe4\x04\x00\x00\x00\xff\x00\x80\x81\x45\x29\x11\x2f\x41\x41\x81\x81\x80\x00'),
            '用':bytearray(b'\x00\x00\xfe\x22\x22\x22\x22\xfe\x22\x22\x22\x22\xfe\x00\x00\x00\x80\x60\x1f\x02\x02\x02\x02\x7f\x02\x02\x42\x82\x7f\x00\x00\x00'),
            '说':bytearray(b'\x40\x40\x42\xcc\x00\x00\xf1\x16\x10\x10\x18\x14\xf3\x00\x00\x00\x00\x00\x00\x3f\x90\x48\x21\x19\x07\x01\x3f\x41\x41\x40\x70\x00'),
            '明':bytearray(b'\x00\xfc\x44\x44\x44\xfc\x00\x00\xfe\x22\x22\x22\x22\xfe\x00\x00\x00\x0f\x04\x04\x04\x8f\x40\x30\x0f\x02\x02\x42\x82\x7f\x00\x00'),
            '开':bytearray(b'\x80\x82\x82\x82\xfe\x82\x82\x82\x82\x82\xfe\x82\x82\x82\x80\x00\x00\x80\x40\x30\x0f\x00\x00\x00\x00\x00\xff\x00\x00\x00\x00\x00'),
            '始':bytearray(b'\x10\x10\xf0\x1f\x10\xf0\x00\x40\xe0\x58\x47\x40\x50\x60\xc0\x00\x40\x22\x15\x08\x16\x21\x00\x00\xfe\x42\x42\x42\x42\xfe\x00\x00'),
            '校':bytearray(b'\x10\x10\xd0\xff\x90\x10\x80\x48\x28\x09\x0e\x08\x28\x48\x88\x00\x04\x03\x00\xff\x00\x01\x80\x80\x43\x2c\x10\x2c\x43\x80\x80\x00'),
            '准':bytearray(b'\x00\x02\x0c\xe0\x40\x20\xf8\x4f\x48\x49\xfe\x48\x48\x48\x08\x00\x04\x04\x7f\x00\x00\x00\xff\x22\x22\x22\x3f\x22\x22\x22\x20\x00'),
            '滴':bytearray(b'\x10\x60\x02\x8c\x00\xe4\x24\xac\xb5\xe6\xb4\xac\x24\xe4\x00\x00\x04\x04\x7e\x01\x00\xff\x00\x1e\x12\x13\x12\x5e\x80\x7f\x00\x00'),
            '定':bytearray(b'\x10\x0c\x44\x44\x44\x44\x45\xc6\x44\x44\x44\x44\x44\x14\x0c\x00\x80\x40\x20\x1e\x20\x40\x40\x7f\x44\x44\x44\x44\x44\x40\x40\x00'),
            '检':bytearray(b'\x10\x10\xd0\xff\x90\x50\x20\x50\x4c\x43\x4c\x50\x20\x40\x40\x00\x04\x03\x00\xff\x00\x41\x44\x58\x41\x4e\x60\x58\x47\x40\x40\x00'),
            '查':bytearray(b'\x40\x44\x24\xa4\x94\x8c\x84\xff\x84\x8c\x94\xa4\x24\x44\x40\x00\x40\x40\x40\x5f\x4a\x4a\x4a\x4a\x4a\x4a\x4a\x5f\x40\x40\x40\x00'),
            '更':bytearray(b'\x02\x02\xf2\x92\x92\x92\x92\xfe\x92\x92\x92\x92\xf2\x02\x02\x00\x80\x80\x87\x4c\x54\x24\x34\x4f\x44\x44\x84\x84\x87\x80\x80\x00'),
            '新':bytearray(b'\x40\x44\x54\x65\xc6\x64\x54\x44\x00\xfc\x44\x44\xc4\x42\x40\x00\x20\x12\x4a\x82\x7f\x02\x0a\x92\x60\x1f\x00\x00\xff\x00\x00\x00'),
            '速':bytearray(b'\x40\x40\x42\xcc\x00\x04\xf4\x94\x94\xff\x94\x94\xf4\x04\x00\x00\x00\x40\x20\x1f\x20\x48\x44\x42\x41\x5f\x41\x42\x44\x48\x40\x00'),
            '度':bytearray(b'\x00\x00\xfc\x24\x24\x24\xfc\x25\x26\x24\xfc\x24\x24\x24\x04\x00\x40\x30\x8f\x80\x84\x4c\x55\x25\x25\x25\x55\x4c\x80\x80\x80\x00'),
            '中':bytearray(b'\x00\x00\xf0\x10\x10\x10\x10\xff\x10\x10\x10\x10\xf0\x00\x00\x00\x00\x00\x0f\x04\x04\x04\x04\xff\x04\x04\x04\x04\x0f\x00\x00\x00'),
            '打':bytearray(b'\x10\x10\x10\xff\x10\x90\x04\x04\x04\x04\xfc\x04\x04\x04\x04\x00\x04\x44\x82\x7f\x01\x00\x00\x00\x40\x80\x7f\x00\x00\x00\x00\x00'),
            '小':bytearray(b'\x00\x00\x00\xe0\x00\x00\x00\xff\x00\x00\x00\x20\x40\x80\x00\x00\x08\x04\x03\x00\x00\x40\x80\x7f\x00\x00\x00\x00\x00\x01\x0e\x00'),
            '程':bytearray(b'\x24\x24\xa4\xfe\x23\x22\x00\x3e\x22\x22\x22\x22\x22\x3e\x00\x00\x08\x06\x01\xff\x01\x06\x40\x49\x49\x49\x7f\x49\x49\x49\x41\x00'),
            '序':bytearray(b'\x00\x00\xfc\x04\x04\x04\x14\x15\x56\x94\x54\x34\x14\x04\x04\x00\x40\x30\x0f\x00\x01\x01\x01\x41\x81\x7f\x01\x01\x01\x05\x03\x00'),
            '自':bytearray(b'\x00\x00\x00\xf8\x88\x8c\x8a\x89\x88\x88\x88\xf8\x00\x00\x00\x00\x00\x00\x00\xff\x44\x44\x44\x44\x44\x44\x44\xff\x00\x00\x00\x00'),
            '动':bytearray(b'\x40\x44\xc4\x44\x44\x44\x40\x10\x10\xff\x10\x10\x10\xf0\x00\x00\x10\x3c\x13\x10\x14\xb8\x40\x30\x0e\x01\x40\x80\x40\x3f\x00\x00'),
            '仪':bytearray(b'\x00\x80\x60\xf8\x07\x00\x1c\xe0\x01\x06\x00\xe0\x1e\x00\x00\x00\x01\x00\x00\xff\x00\x80\x40\x20\x13\x0c\x13\x20\x40\x80\x80\x00'),
            '名':bytearray(b'\x00\x20\x20\x10\x08\x14\x67\x84\x44\x24\x14\x0c\x00\x00\x00\x00\x04\x04\x04\x02\xfe\x43\x43\x42\x42\x42\x42\x42\xfe\x00\x00\x00'),
            '泵':bytearray(b'\x42\x42\x22\x12\xfa\x96\x92\x92\x92\x92\x92\xf2\x02\x02\x02\x00\x40\x44\x24\x14\x0c\x44\x80\x7f\x04\x08\x10\x28\x24\x42\x40\x00')
        }
        return cn_to_byte_dict[cn]
    def poweroff(self):
        self.write_cmd(0xae)#熄屏
    def contrast(self, contrast):
        self.write_cmd(0x81)
        self.write_cmd(contrast)
    def invert(self, invert=0):
        self.write_cmd(0xa6 | invert)
    def write_cmd(self, cmd):
        self.temp[0] = 0x80 # Co=1, D/C#=0
        self.temp[1] = cmd
        self.i2c.writeto(self.addr, self.temp)
    def write_framebuf(self):
        self.i2c.writeto(self.addr, self.buffer)
    def show(self):
        self.write_cmd(0x21) # 告诉GDDRAM列数
        self.write_cmd(0) # 列数从0-127
        self.write_cmd(127)
        self.write_cmd(0x22) # 告诉GDDRAM行数
        self.write_cmd(0) # 页数从0-7
        self.write_cmd(7)
        self.write_framebuf() # 写入1bit地址和1024bit数据
    def fill(self, c):
        self.framebuf.fill(c)
    def pic(self,buf:bytearray,w:int,h:int,x:int,y:int):
        buf=framebuf.FrameBuffer(buf,w,h,framebuf.MONO_VLSB)
        self.framebuf.blit(buf,x,y)
    def pixel(self, x, y, c=1):
        self.framebuf.pixel(x, y, c)
    def h_scroll(self,start=0,end=7,d=1,speed=0):
        self.write_cmd(0x2e)     # 关闭滚动
        self.write_cmd(0x26+d) # 向左
        self.write_cmd(0x00)
        self.write_cmd(start) # 起始页
        self.write_cmd(speed) # 滚动帧率
        self.write_cmd(end) # 结束页
        self.write_cmd(0x00)
        self.write_cmd(0xff)
        self.write_cmd(0x2f) # 开启滚动
    def scroll(self,vScrollOn=0,vStart=0,vEnd=63,vSpeed=1,hScrollOn=1,direction=0,hSpeed=0,hScrollStartPage=0,hScrollEndPage=7,hScrollStartColumn=0,hScrollEndColumn=127):
        if vScrollOn:
            self.write_cmd(0x2e)# 关闭滚动
            self.write_cmd(0xa3)#设置竖直滚动命令
            self.write_cmd(vStart)#竖直滚动开始行
            self.write_cmd(vEnd)#竖直滚动结束行
        self.write_cmd(0x29+direction)#水平滚动方向向右
        self.write_cmd(hScrollOn) # 0,关闭水平滚动，1开启
        self.write_cmd(hScrollStartPage)# 水平滚动起始页
        self.write_cmd(hSpeed)#设置滚动速度0-7
        self.write_cmd(hScrollEndPage)# 水平滚动结束页
        self.write_cmd(vSpeed) # 每一帧的垂直偏移量
        self.write_cmd(hScrollStartColumn)#水平滚动区域的起始列
        self.write_cmd(hScrollEndColumn)#水平滚动区域的结束列
        self.write_cmd(0x2f)# 开启滚动
    def text(self,s,x,y):
        start_positon=x
        for t in s:
            if ord(t)<128:
                self.framebuf.text(t,start_positon,y+4)
                start_positon+=8
            else:
                self.framebuf.blit(framebuf.FrameBuffer(self.cn_to_byte(t),16,16,framebuf.MONO_VLSB),start_positon,y)
                start_positon+=16
    def en_text(self,s,x,y,c=1):
        self.framebuf.text(s,x,y,c)
    def cn_text(self,s,x,y):
        for i,t in enumerate(s):
            buf=framebuf.FrameBuffer(self.cn_to_byte(t),16,16,framebuf.MONO_VLSB)
            self.framebuf.blit(buf,x+i*16,y)
    def cube(self,x,y,l):
        self.rect(x,y,l,l)
        self.rect(x+int(0.5*l),int(y-0.5*l),l,l)
        self.line(x,y,int(x+0.5*l),int(y-0.5*l))
        self.line(x+l-1,y,int(x+1.5*l-1),int(y-0.5*l))
        self.line(x-1,y+l,int(x+0.5*l),int(y+0.5*l-1))
        self.line(x+l-1,y+l-1,int(x+1.5*l-1),int(y+0.5*l-1))
    def hline(self,x,y,w,c=1):
        self.framebuf.hline(x,y,w,c)
    def vline(self,x,y,h,c=1):
        self.framebuf.vline(x,y,h,c)
    def line(self,x1,y1,x2,y2,c=1):
        self.framebuf.line(x1,y1,x2,y2,c)
    def rect(self,x,y,w,h,c=1,f=False):
        self.framebuf.rect(x,y,w,h,c,f)
    def ellipse(self,x,y,xr,yr,c=1,f=False,m=15):
        self.framebuf.ellipse(x,y,xr,yr,c,f,m)
if __name__=='__main__':
    from machine import Pin,I2C
    o=SSD1306(I2C(0,scl=Pin(5),sda=Pin(4)))
    o.ellipse(30,30,20,10)
    o.show()

功能

显示ASCII字符

from ssd1306 import SSD1306_I2C
from machine import Pin,I2C
i2c=I2C(0,scl=Pin(5),sda=Pin(4))
oled=SSD1306_I2C(i2c)

oled.en_text('hello world',0,0)

oled.show()

显示中文字符

本代码只添加了少数字符，适配我的应用场景，你可以自行取模添加，取模方式为纵向，低位在上，从左往右按列扫描，再从下8行开始反复。以字节的形式存储。

from ssd1306 import SSD1306_I2C
from machine import Pin,I2C
i2c=I2C(0,scl=Pin(5),sda=Pin(4))
oled=SSD1306_I2C(i2c)

oled.cn_text('蓝牙',0,0)

oled.show()

显示中英文混合字符

from machine import Pin,I2C
from ssd1306 import SSD1306
oled=SSD1306(I2C(0,scl=Pin(15),sda=Pin(16)))
oled.text('hello蓝牙hello',0,0)
oled.show()

显示任意图片

from machine import Pin,I2C
from ssd1306 import SSD1306
oled=SSD1306(I2C(0,scl=Pin(15),sda=Pin(16)))
x=bytearray(b'\xf8\x06\x02\x01\x01\x01\x01\x01\x01\x01\x01\x01\x01\x01\x01\xf9\xf9\x19\x31\x61\xc1\x81\x01\x01\x01\x01\x01\x01\x01\x02\x06\xf8\xff\x00\x00\x00\x00\x00\x00\x00\x06\x0c\x18\x30\x60\xc0\x80\xff\xff\xc0\x60\x30\x18\x0d\x07\x02\x00\x00\x00\x00\x00\x00\x00\xff\xff\x00\x00\x00\x00\x00\x00\x00\x60\x30\x18\x0c\x06\x03\x01\xff\xff\x03\x06\x0c\x18\xb0\xe0\x40\x00\x00\x00\x00\x00\x00\x00\xff\x1f\x60\x40\x80\x80\x80\x80\x80\x80\x80\x80\x80\x80\x80\x80\x9f\x9f\x98\x8c\x86\x83\x81\x80\x80\x80\x80\x80\x80\x80\x40\x60\x1f')
# bytearray类型编码的图片 图片宽度 图片长度 左上角定位坐标x 左上角定位坐标y
oled.pic(x,32,32,48,16)
oled.show()

画任意直线

from ssd1306 import SSD1306_I2C
from machine import Pin,I2C
i2c=I2C(0,scl=Pin(5),sda=Pin(4))
oled=SSD1306_I2C(i2c)

oled.line(0,2,50,60)

oled.show()

画横线

from ssd1306 import SSD1306_I2C
from machine import Pin,I2C
i2c=I2C(0,scl=Pin(5),sda=Pin(4))
oled=SSD1306_I2C(i2c)

oled.hline(2,30,80)

oled.show()

画竖线

from ssd1306 import SSD1306_I2C
from machine import Pin,I2C
i2c=I2C(0,scl=Pin(5),sda=Pin(4))
oled=SSD1306_I2C(i2c)

oled.vline(20,0,40)

oled.show()

画矩形

from ssd1306 import SSD1306_I2C
from machine import Pin,I2C
i2c=I2C(0,scl=Pin(5),sda=Pin(4))
oled=SSD1306_I2C(i2c)
#左上角x，y坐标，长，宽
oled.rect(20,0,40,20)

oled.show()

画椭圆

众所周知，圆也是椭圆的一种

from ssd1306 import SSD1306_I2C
from machine import Pin,I2C
i2c=I2C(0,scl=Pin(5),sda=Pin(4))
oled=SSD1306_I2C(i2c)
参数，中心点x，y坐标，x轴向半径，y轴向半径，f=True为填充，默认不填充
oled.ellipse(20,30,10,20)
oled.ellipse(60,20,10,20,f=True)

oled.show()

还有一个参数非常奇怪，不常用，自己改数字（范围0-15）体会

from ssd1306 import SSD1306_I2C
from machine import Pin,I2C
i2c=I2C(0,scl=Pin(5),sda=Pin(4))
oled=SSD1306_I2C(i2c)

oled.ellipse(60,20,10,20,m=5)

oled.show()

画立方体

from ssd1306 import SSD1306_I2C
from machine import Pin,I2C
i2c=I2C(0,scl=Pin(5),sda=Pin(4))
oled=SSD1306_I2C(i2c)
#左前顶面的xy坐标，边长
oled.cube(10,10,20)

oled.show()

画点阵图

from ssd1306 import SSD1306_I2C
from machine import Pin,I2C
i2c=I2C(0,scl=Pin(5),sda=Pin(4))
oled=SSD1306_I2C(i2c)

pic=[0x04,0x06,0xFF,0x97,0x57,0x37,0x16,0x04]
#8*8点阵数据，图像左上角xy坐标。16*16，32*32的也一样，只不过改函数名oled.p16()而已
oled.p8(pic,30,30)

oled.show()

翻转

from ssd1306 import SSD1306_I2C
from machine import Pin,I2C
i2c=I2C(0,scl=Pin(5),sda=Pin(4))
oled=SSD1306_I2C(i2c)

pic1=[0x00,0x00,0x0F,0x08,0x08,0x08,0x08,0xFF,0x08,0x08,0x08,0x08,0x0F,0x00,0x00,0x00,
0x00,0x00,0xF0,0x20,0x20,0x20,0x20,0xFF,0x20,0x20,0x20,0x20,0xF0,0x00,0x00,0x00]

pic2=[0x00,0x7F,0x40,0x48,0x49,0x49,0x49,0x4F,0x49,0x49,0x49,0x48,0x40,0x7F,0x00,0x00,
0x00,0xFF,0x02,0x12,0x12,0x12,0x12,0xF2,0x12,0x52,0x32,0x12,0x02,0xFF,0x00,0x00]

oled.p16(pic1,0,0)
oled.p16(pic2,16,0)
oled.show()
#以中心竖直轴翻转，填1则正常显示
oled.vv(0)

from ssd1306 import SSD1306_I2C
from machine import Pin,I2C
i2c=I2C(0,scl=Pin(5),sda=Pin(4))
oled=SSD1306_I2C(i2c)

pic1=[0x00,0x00,0x0F,0x08,0x08,0x08,0x08,0xFF,0x08,0x08,0x08,0x08,0x0F,0x00,0x00,0x00,
0x00,0x00,0xF0,0x20,0x20,0x20,0x20,0xFF,0x20,0x20,0x20,0x20,0xF0,0x00,0x00,0x00]

pic2=[0x00,0x7F,0x40,0x48,0x49,0x49,0x49,0x4F,0x49,0x49,0x49,0x48,0x40,0x7F,0x00,0x00,
0x00,0xFF,0x02,0x12,0x12,0x12,0x12,0xF2,0x12,0x52,0x32,0x12,0x02,0xFF,0x00,0x00]

oled.p16(pic1,0,0)
oled.p16(pic2,16,0)
oled.show()
#以中心水平轴翻转
oled.hv(0)

反相

from ssd1306 import SSD1306_I2C
from machine import Pin,I2C
i2c=I2C(0,scl=Pin(5),sda=Pin(4))
oled=SSD1306_I2C(i2c)

pic1=[0x00,0x00,0x0F,0x08,0x08,0x08,0x08,0xFF,0x08,0x08,0x08,0x08,0x0F,0x00,0x00,0x00,
0x00,0x00,0xF0,0x20,0x20,0x20,0x20,0xFF,0x20,0x20,0x20,0x20,0xF0,0x00,0x00,0x00]

pic2=[0x00,0x7F,0x40,0x48,0x49,0x49,0x49,0x4F,0x49,0x49,0x49,0x48,0x40,0x7F,0x00,0x00,
0x00,0xFF,0x02,0x12,0x12,0x12,0x12,0xF2,0x12,0x52,0x32,0x12,0x02,0xFF,0x00,0x00]

oled.p16(pic1,0,0)
oled.p16(pic2,16,0)
oled.show()
#默认不反相，即默认0
oled.invert(1)

滚动

横向滚动

from ssd1306 import SSD1306_I2C
from machine import Pin,I2C
i2c=I2C(0,scl=Pin(5),sda=Pin(4))
oled=SSD1306_I2C(i2c)

pic1=[0x00,0x00,0x0F,0x08,0x08,0x08,0x08,0xFF,0x08,0x08,0x08,0x08,0x0F,0x00,0x00,0x00,
0x00,0x00,0xF0,0x20,0x20,0x20,0x20,0xFF,0x20,0x20,0x20,0x20,0xF0,0x00,0x00,0x00]

pic2=[0x00,0x7F,0x40,0x48,0x49,0x49,0x49,0x4F,0x49,0x49,0x49,0x48,0x40,0x7F,0x00,0x00,
0x00,0xFF,0x02,0x12,0x12,0x12,0x12,0xF2,0x12,0x52,0x32,0x12,0x02,0xFF,0x00,0x00]

oled.p16(pic1,0,0)
oled.p16(pic2,16,0)
oled.show()
#默认整个页面一起滚动
#参数：
#滚动起始页，滚动结束页
#滚动方向（默认向左，填0向右）
#滚动速度（0-7，默认0，不一定数字越大速度越大）
oled.h_scroll()

oled横滚

纵向滚动

目前我只能实现向上滚，还有点bug

from ssd1306 import SSD1306_I2C
from machine import Pin,I2C
i2c=I2C(0,scl=Pin(5),sda=Pin(4))
oled=SSD1306_I2C(i2c)

pic1=[0x00,0x00,0x0F,0x08,0x08,0x08,0x08,0xFF,0x08,0x08,0x08,0x08,0x0F,0x00,0x00,0x00,
0x00,0x00,0xF0,0x20,0x20,0x20,0x20,0xFF,0x20,0x20,0x20,0x20,0xF0,0x00,0x00,0x00]

pic2=[0x00,0x7F,0x40,0x48,0x49,0x49,0x49,0x4F,0x49,0x49,0x49,0x48,0x40,0x7F,0x00,0x00,
0x00,0xFF,0x02,0x12,0x12,0x12,0x12,0xF2,0x12,0x52,0x32,0x12,0x02,0xFF,0x00,0x00]

oled.p16(pic1,0,0)
oled.p16(pic2,16,0)
oled.show()
oled.scroll(hScrollOn=0)

oled纵滚

奇葩滚动

这个函数比较复杂可实现斜着动，不同区域各动各的，有点bug

from ssd1306 import SSD1306_I2C
from machine import Pin,I2C
i2c=I2C(0,scl=Pin(5),sda=Pin(4))
oled=SSD1306_I2C(i2c)

pic1=[0x00,0x00,0x0F,0x08,0x08,0x08,0x08,0xFF,0x08,0x08,0x08,0x08,0x0F,0x00,0x00,0x00,
0x00,0x00,0xF0,0x20,0x20,0x20,0x20,0xFF,0x20,0x20,0x20,0x20,0xF0,0x00,0x00,0x00]

pic2=[0x00,0x7F,0x40,0x48,0x49,0x49,0x49,0x4F,0x49,0x49,0x49,0x48,0x40,0x7F,0x00,0x00,
0x00,0xFF,0x02,0x12,0x12,0x12,0x12,0xF2,0x12,0x52,0x32,0x12,0x02,0xFF,0x00,0x00]

oled.p16(pic1,0,0)
oled.p16(pic2,16,0)
oled.show()
#10个参数。均有默认值
#vScrollOn，是否开启竖直滚动（默认0，关闭竖直滚动；置1开启）
#vStart，竖直滚动开始行
#vEnd，竖直滚动结束行
#vSpeed，竖直滚动速度，数字越大越快
#hScrollOn，是否开启横向滚动（默认开启，置0关闭）
#direction，横滚方向（默认向右，置1向左）
#hSpeed，横滚速度（0-7）
#hScrollStartPage，水平滚动起始页默认0
#hScrollEndPage，水平滚动结束页默认7
#hScrollStartColumn，水平滚动区域的起始列，默认0
#hScrollEndColumn，#水平滚动区域的结束列，默认127
oled.scroll()

oled滚滚滚
