本文详细介绍了STM32F10x系列微控制器中各种功能模块的配置，如TIMx、RTC、GPIO、中断管理等，并通过实例演示了如何使用GPIO控制LED灯的点灯、闪烁和流水灯效果，以及涉及的中断配置过程。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

资料

STM32F10x-中文参考手册

Cortex M3指南

stm32内核寄存器

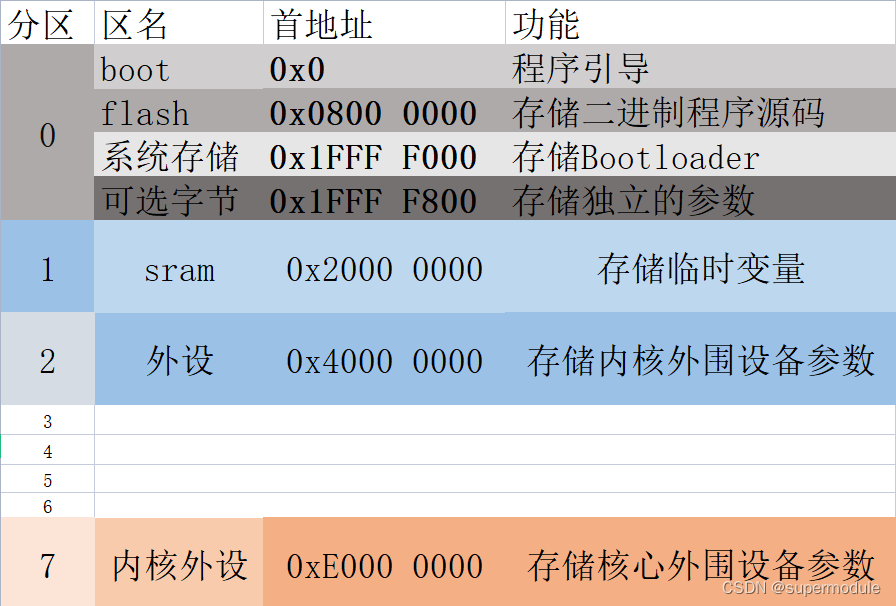

寻址区

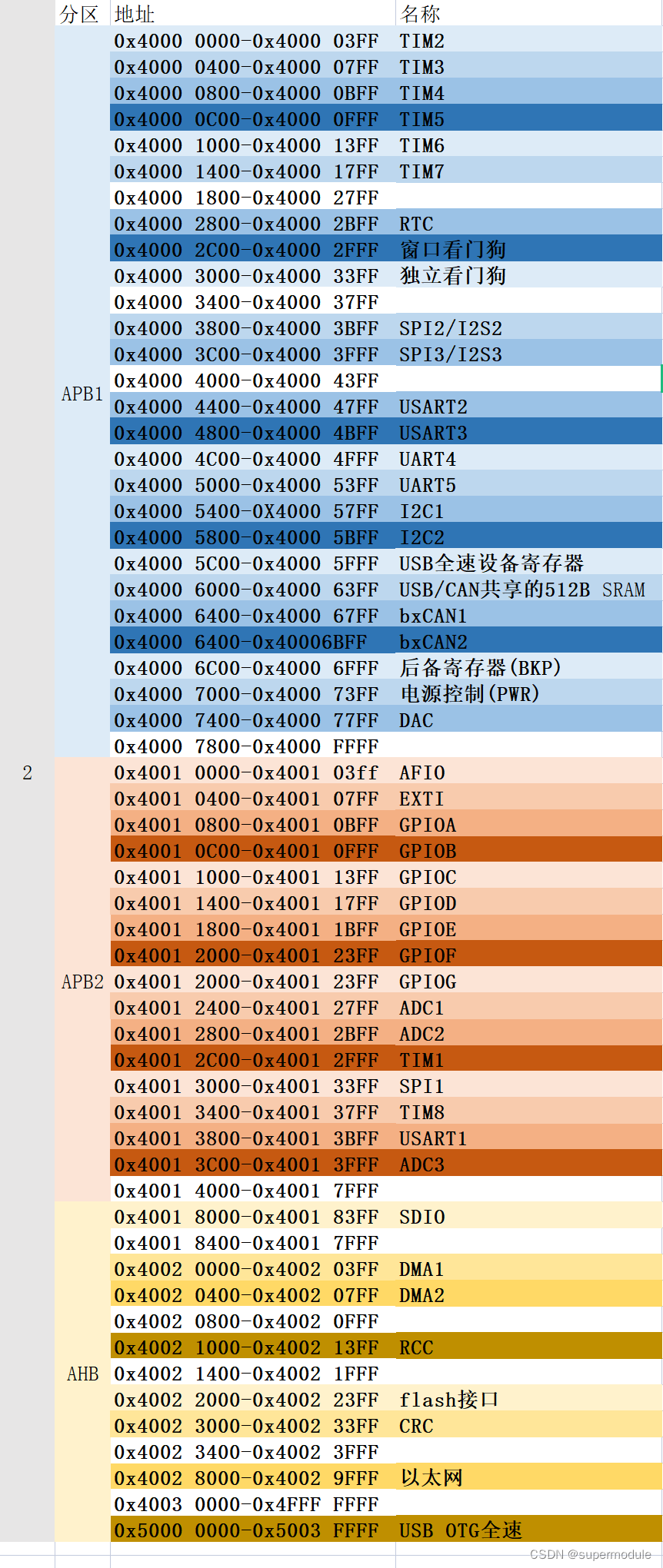

2区

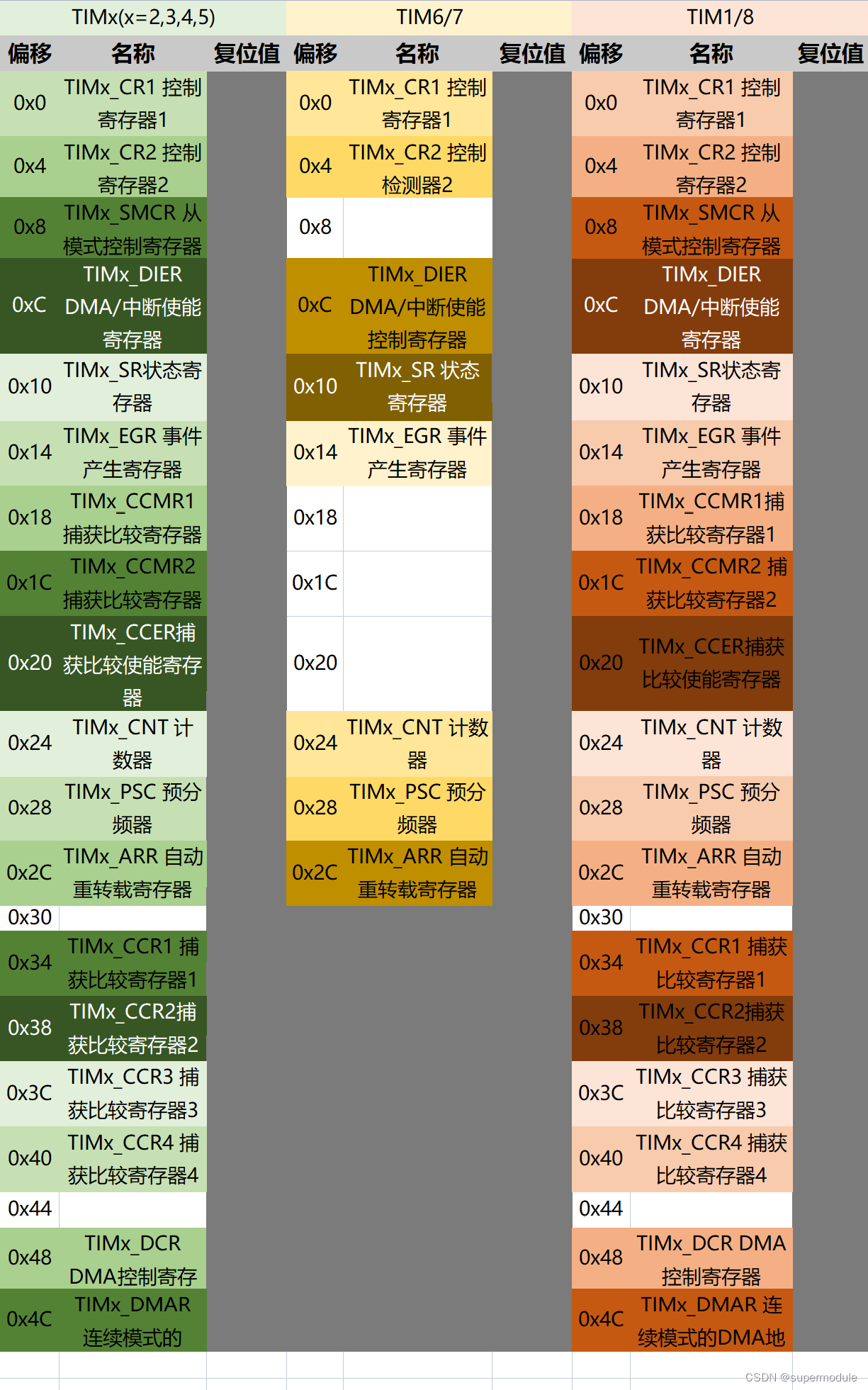

TIMx

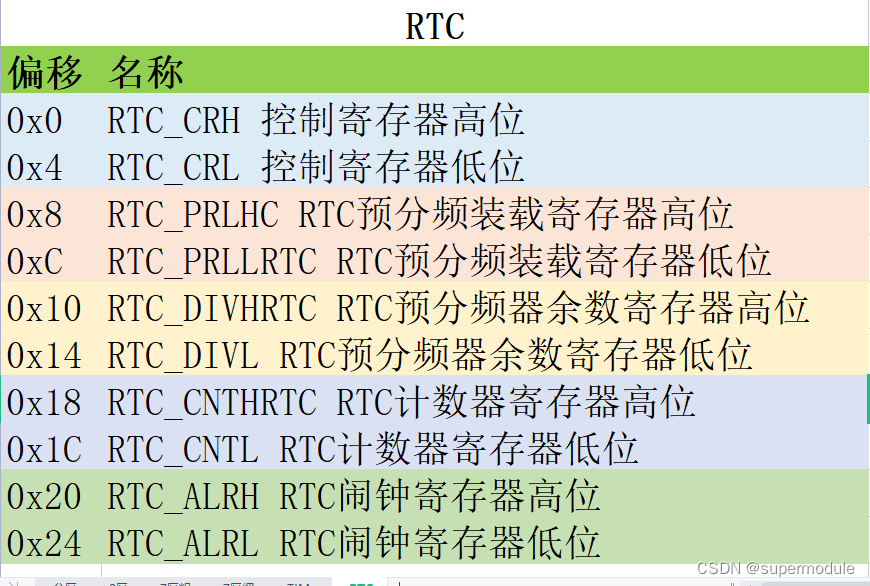

RTC

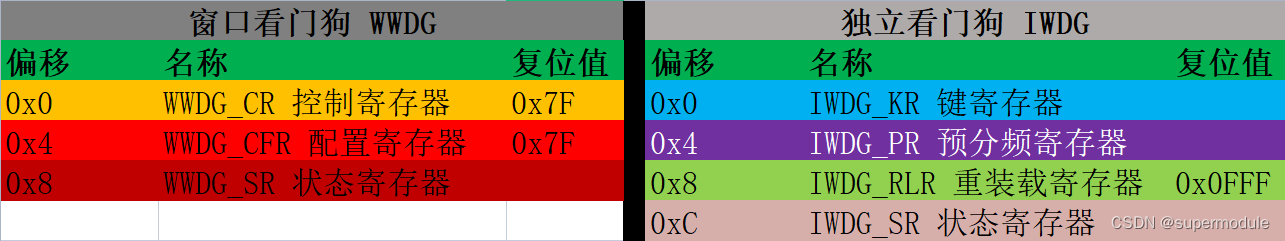

WWDG IWDG

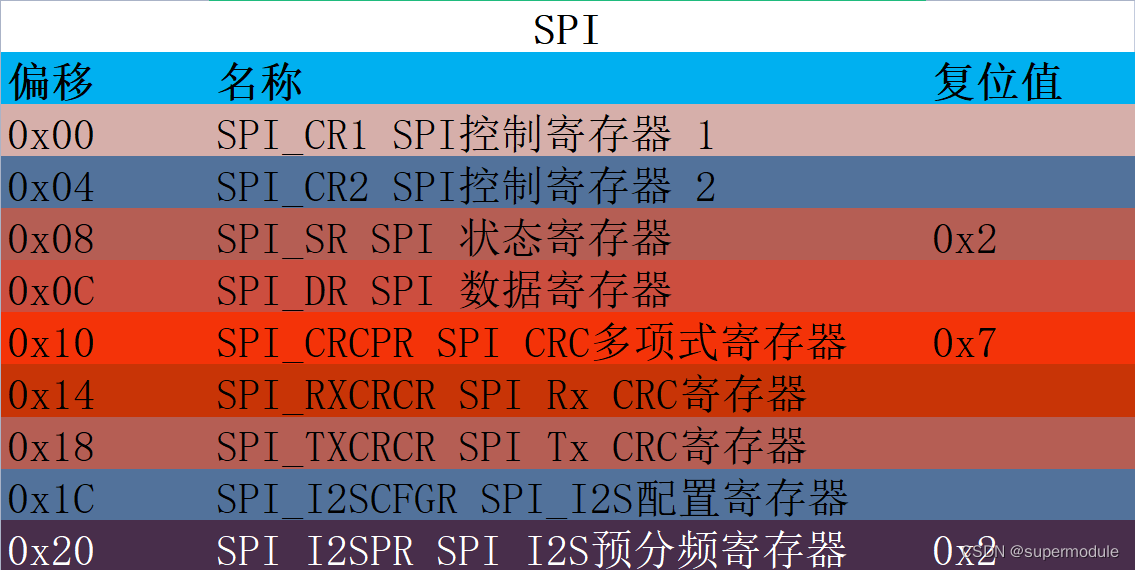

SPI I2S

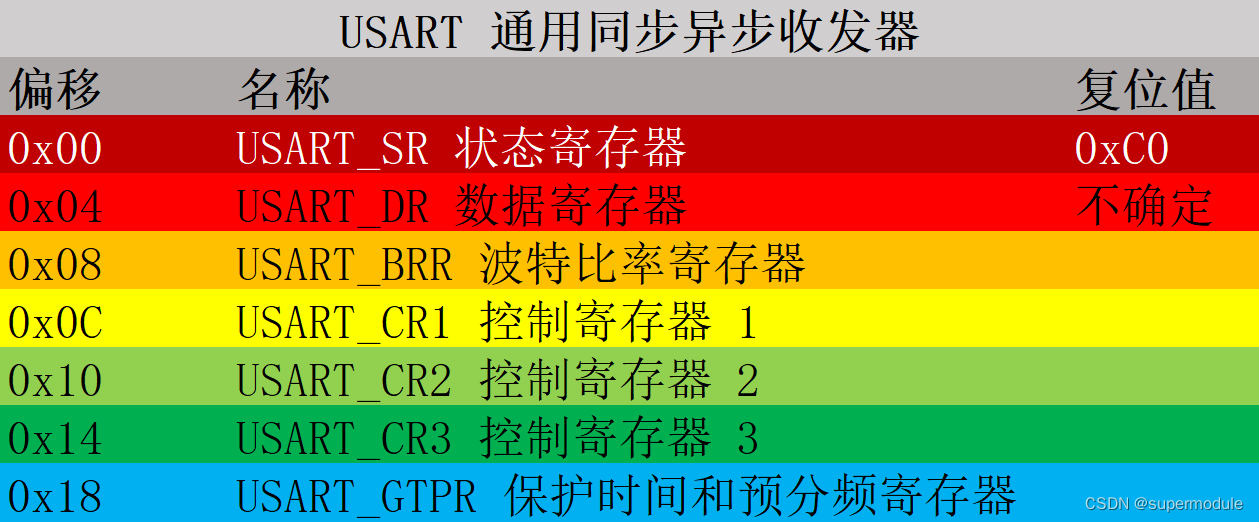

USART

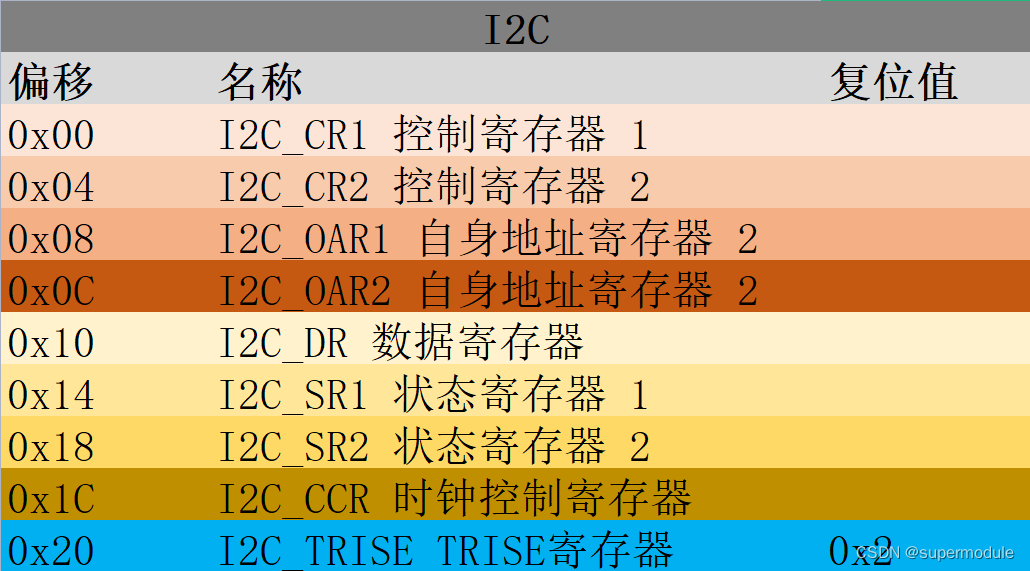

I2C

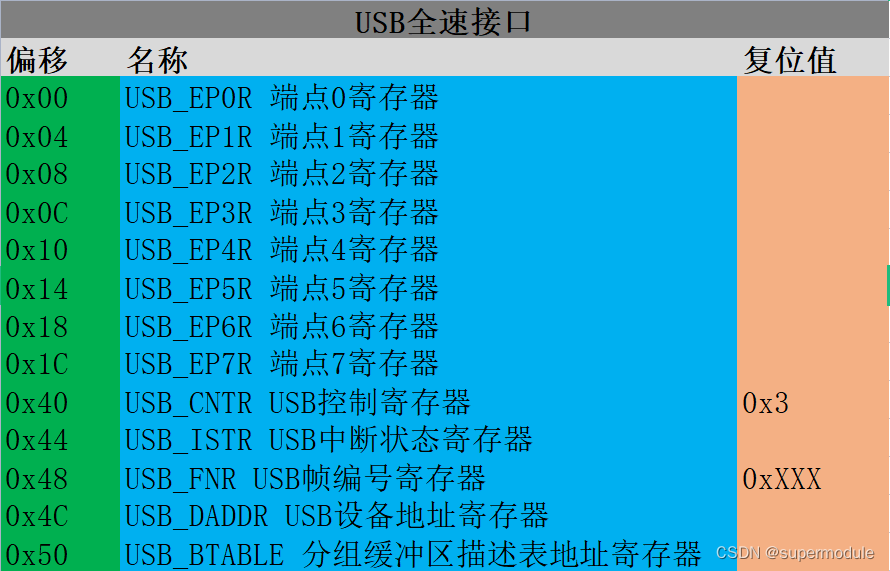

USB全速设备寄存器

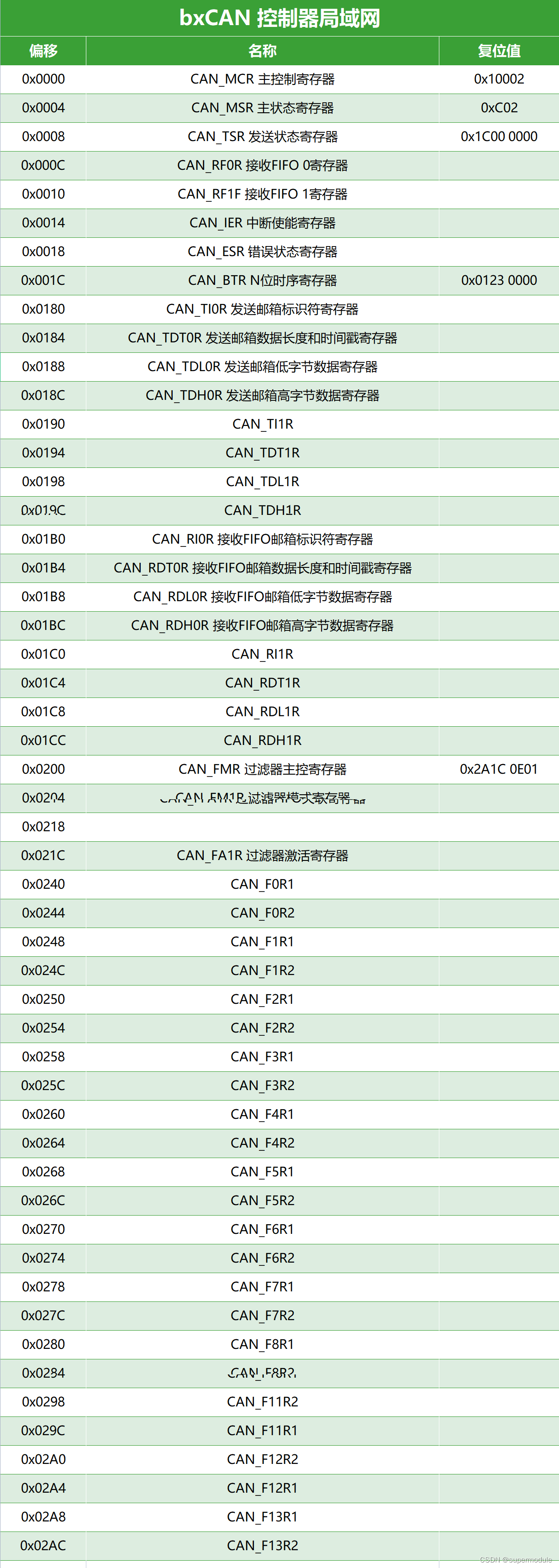

bxCAN

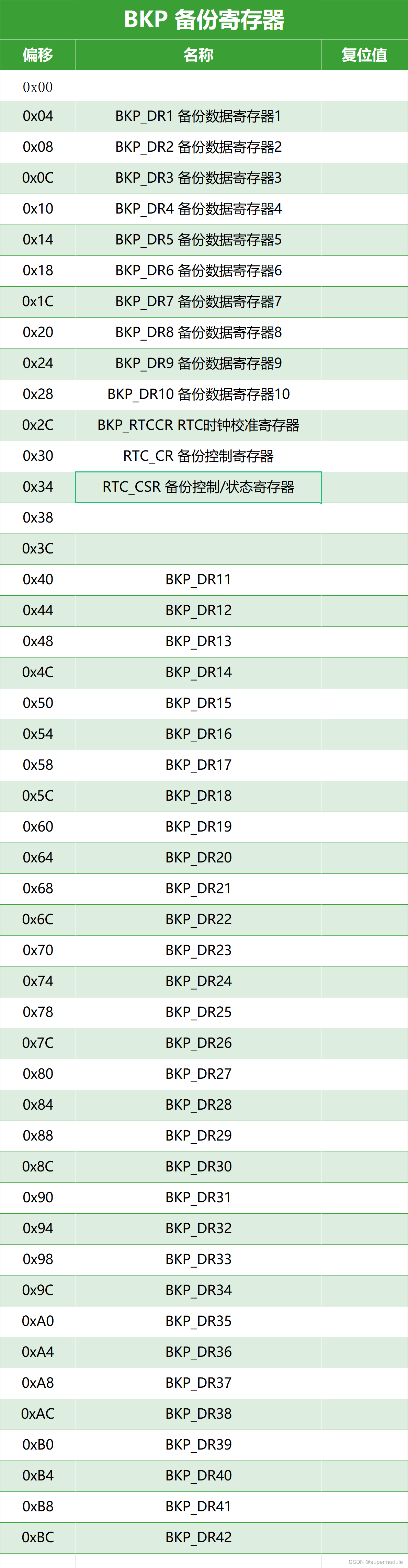

BKP

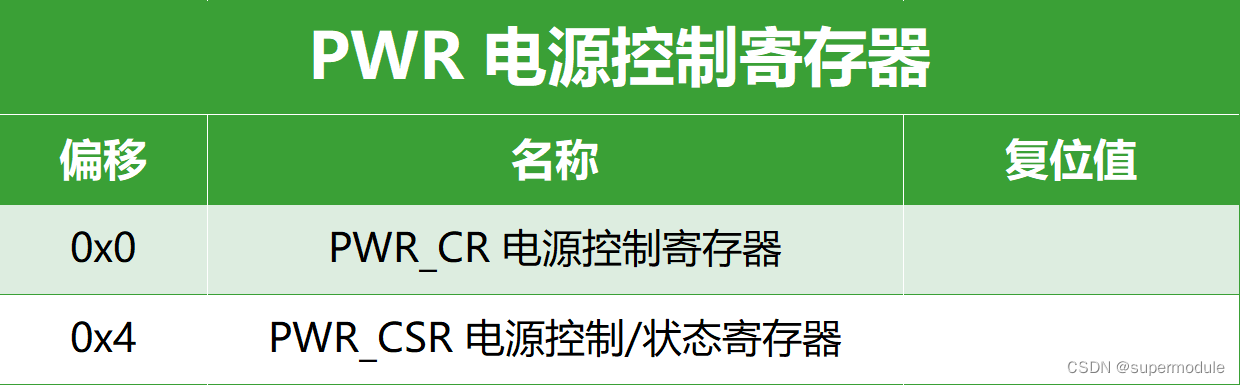

PWR

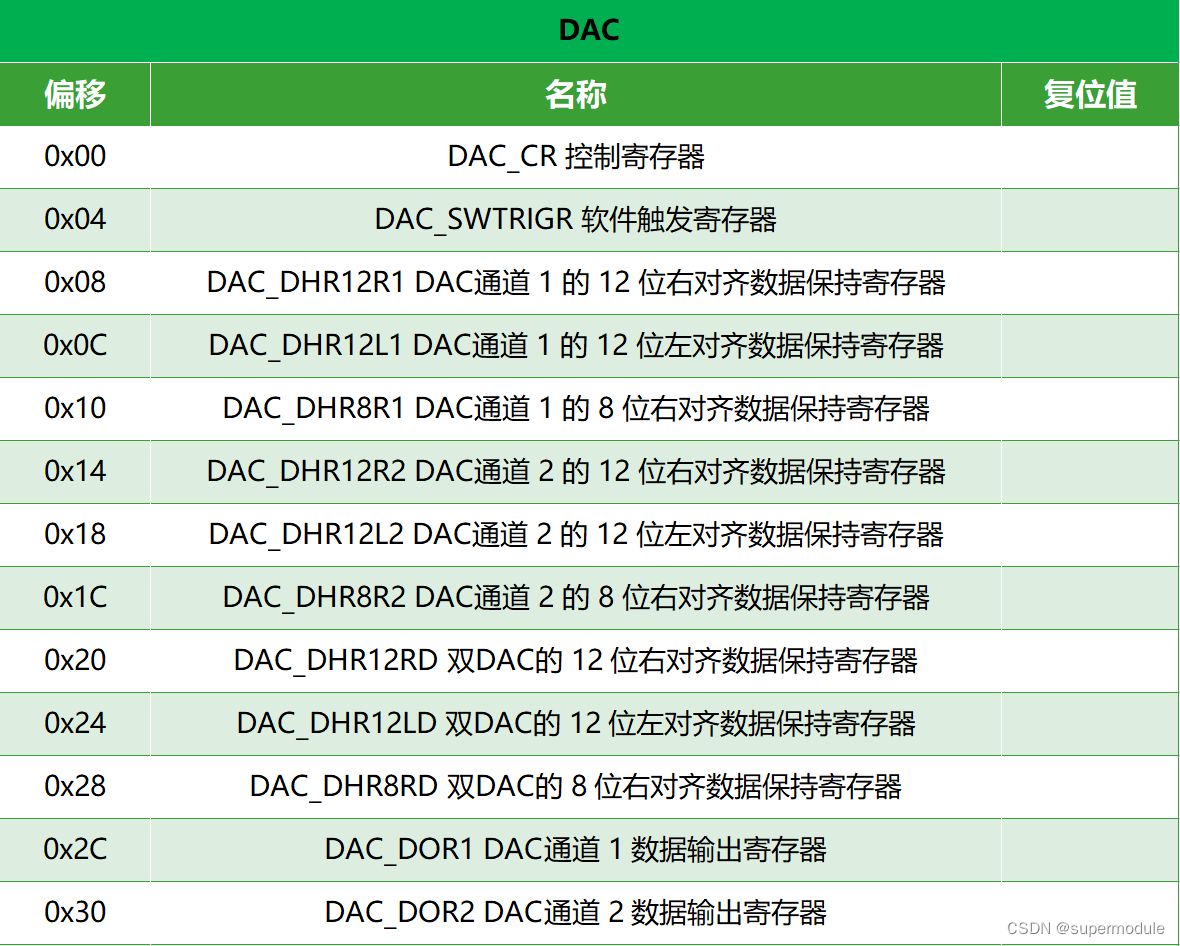

DAC

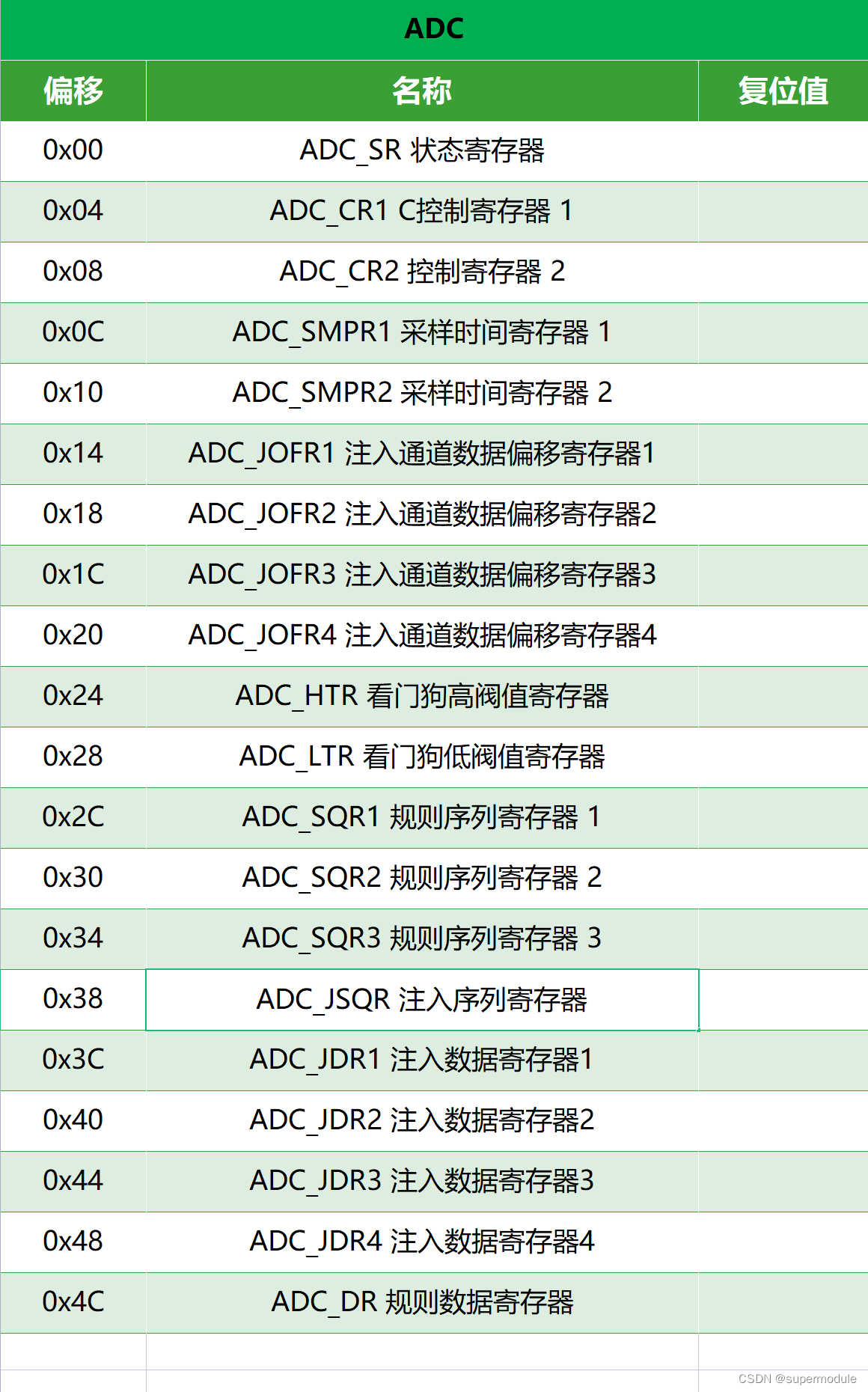

ADC

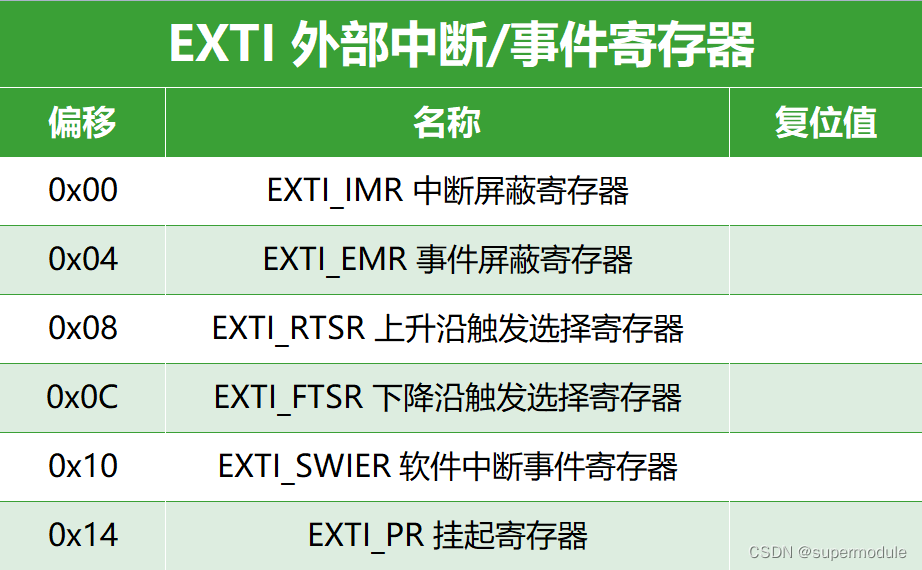

EXTI

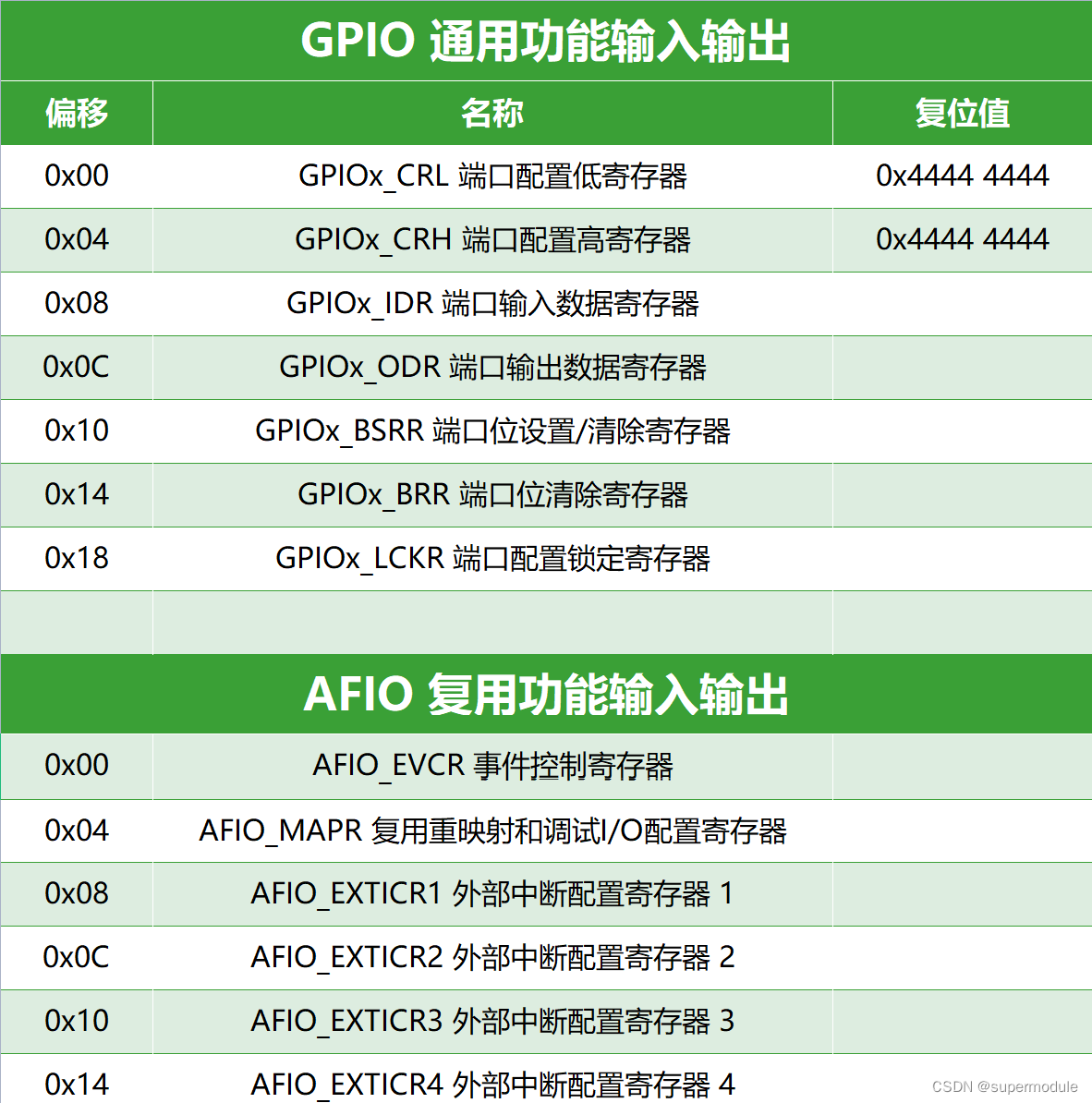

GPIO AFIO

SDIO

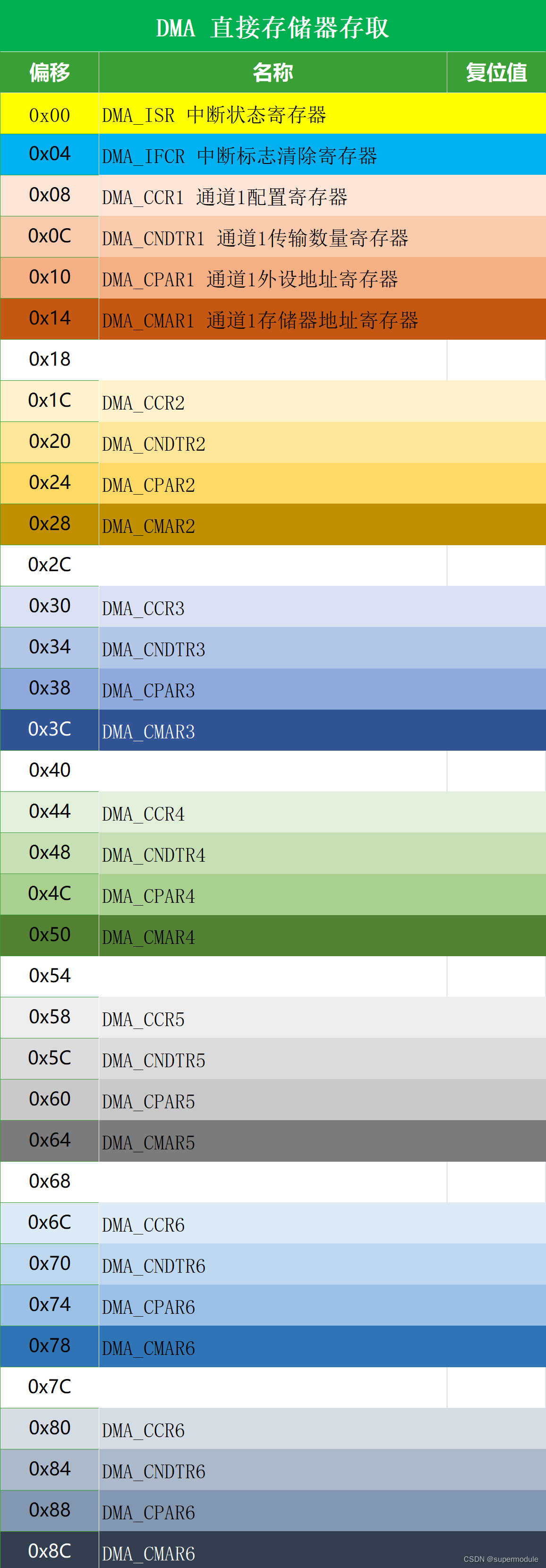

DMA

CRC

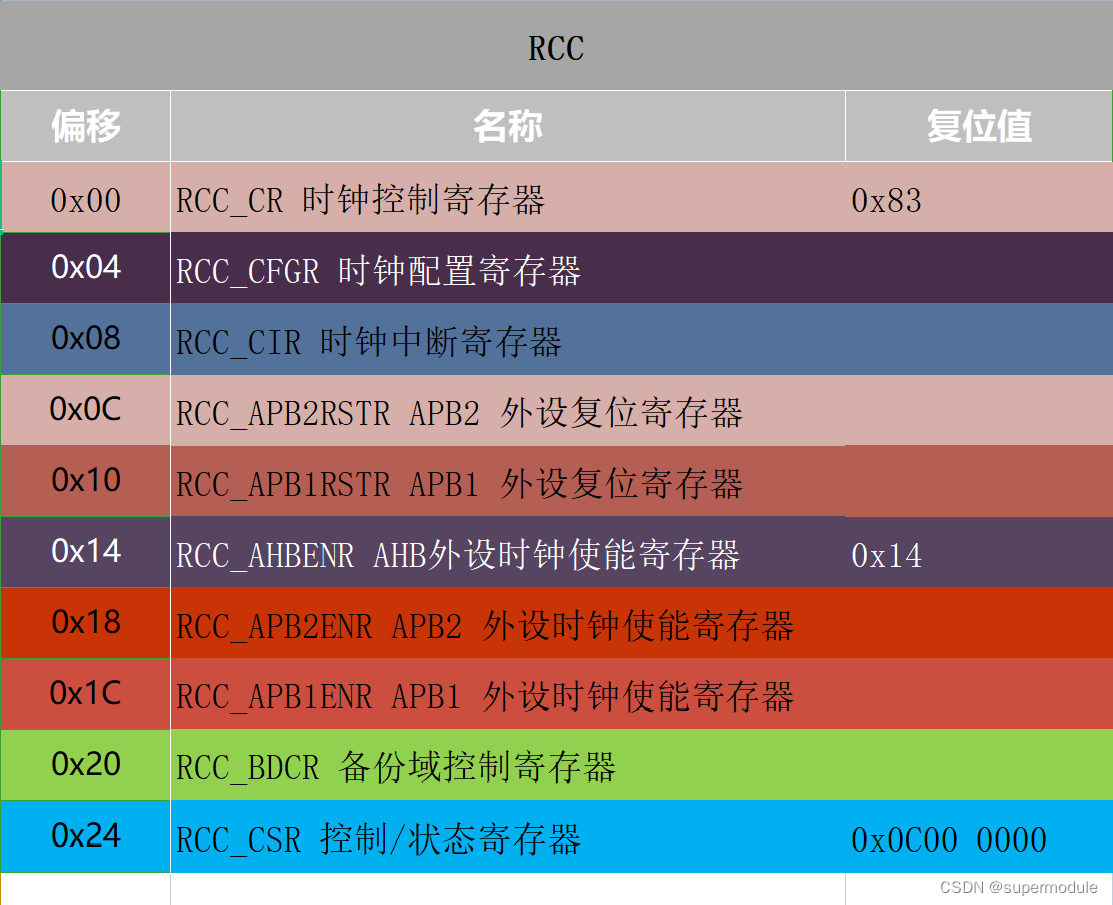

RCC

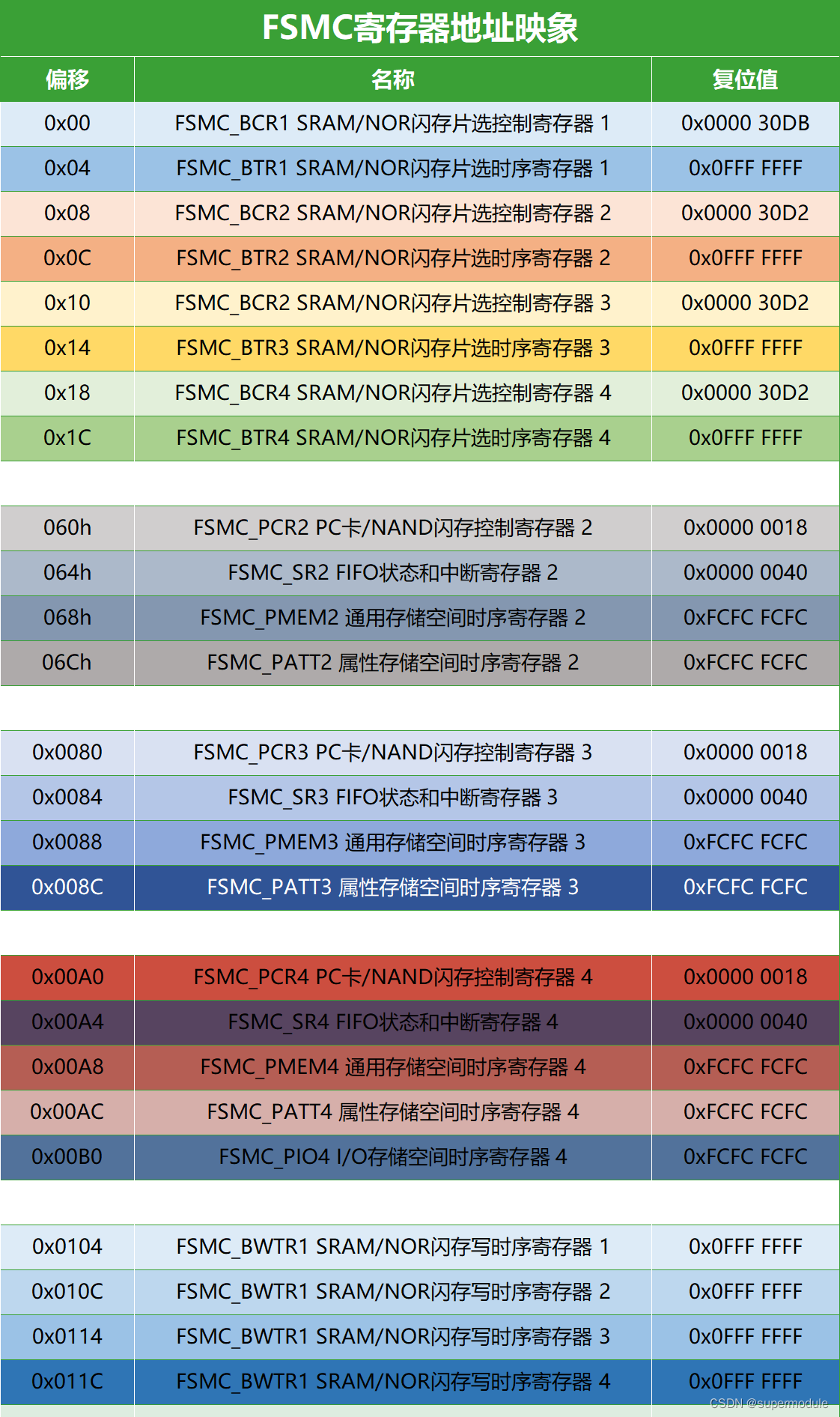

FSMC

USB_OTG

待定

ETH（以太网）

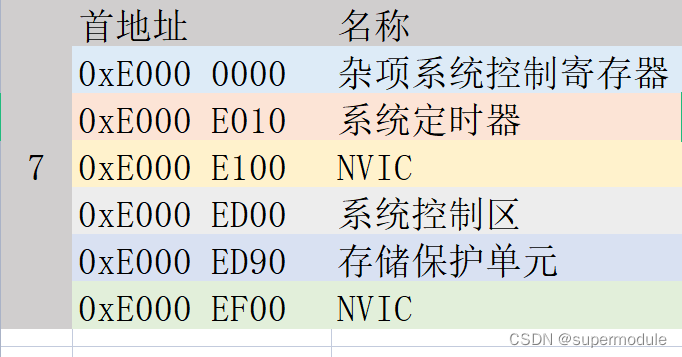

7区

配置流程

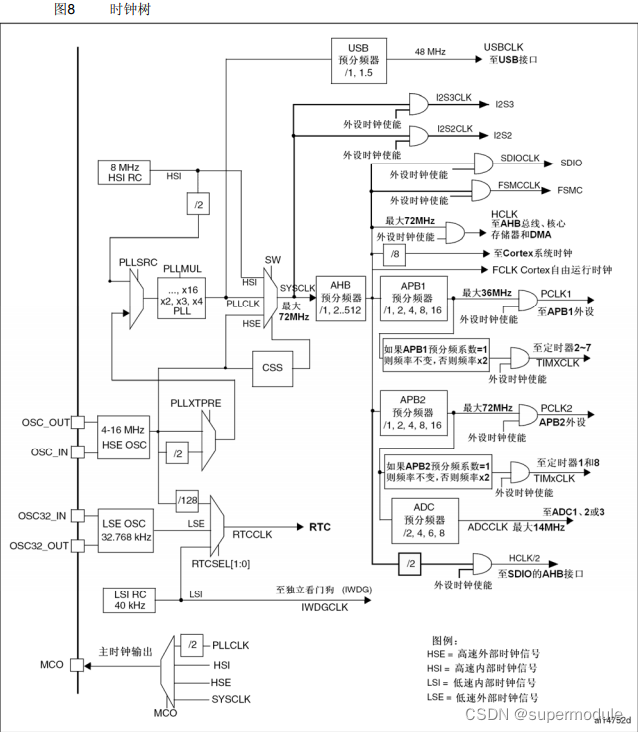

时钟树配置

本质：操作RCC寄存器

//禁用所有中断并清除挂起的位
  RCC->CIR = 0x009F0000;
//使能HSE
  RCC->CR |= ((uint32_t)RCC_CR_HSEON);
//启用预取缓冲区
  FLASH->ACR |= FLASH_ACR_PRFTBE;

//Flash 2等待状态
  FLASH->ACR &= (uint32_t)((uint32_t)~FLASH_ACR_LATENCY);
  FLASH->ACR |= (uint32_t)FLASH_ACR_LATENCY_2;

//HCLK2分频,设置APB1为36MHz
  RCC->CFGR |= (uint32_t)RCC_CFGR_PPRE1_DIV2;

//使能PLL
  RCC->CR |= RCC_CR_PLLON;

//选择PLL作为系统时钟源
  RCC->CFGR |= (uint32_t)RCC_CFGR_SW_PLL;

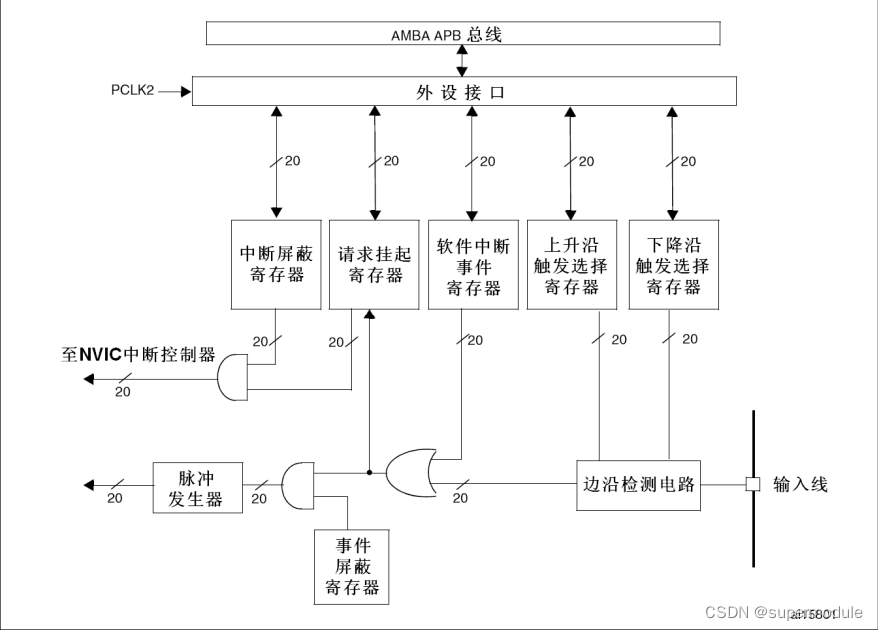

外部中断

硬件中断

1.配置RCC_APB2ENR，使能GPIOx，AFIO

2.配置GPIOx_CRL/GPIOx_CRH，选择输入上拉或下拉模式和端口速度

3.配置EXTI_IMR，选择开放某条线上的中断请求

4.配置AFIO_EVCR，选择中断的触发引脚

5.配置AFIO_EXTICRx，根据中断引脚和EXTIx线进行配置

6.配置EXTI_RTSR/EXTI_FTSR，选择上升沿或下降沿触发

7.配置SCB_AIRCR，选择中断分组

8.配置PRI_x中断优先级寄存器阵列，根据中断号，中断分组和需要配置排队优先级与抢占优先级

9.配置SETENA寄存器族，根据中断号使能外部中断

10.读取 ACTIVE寄存器族，查看中断标志位

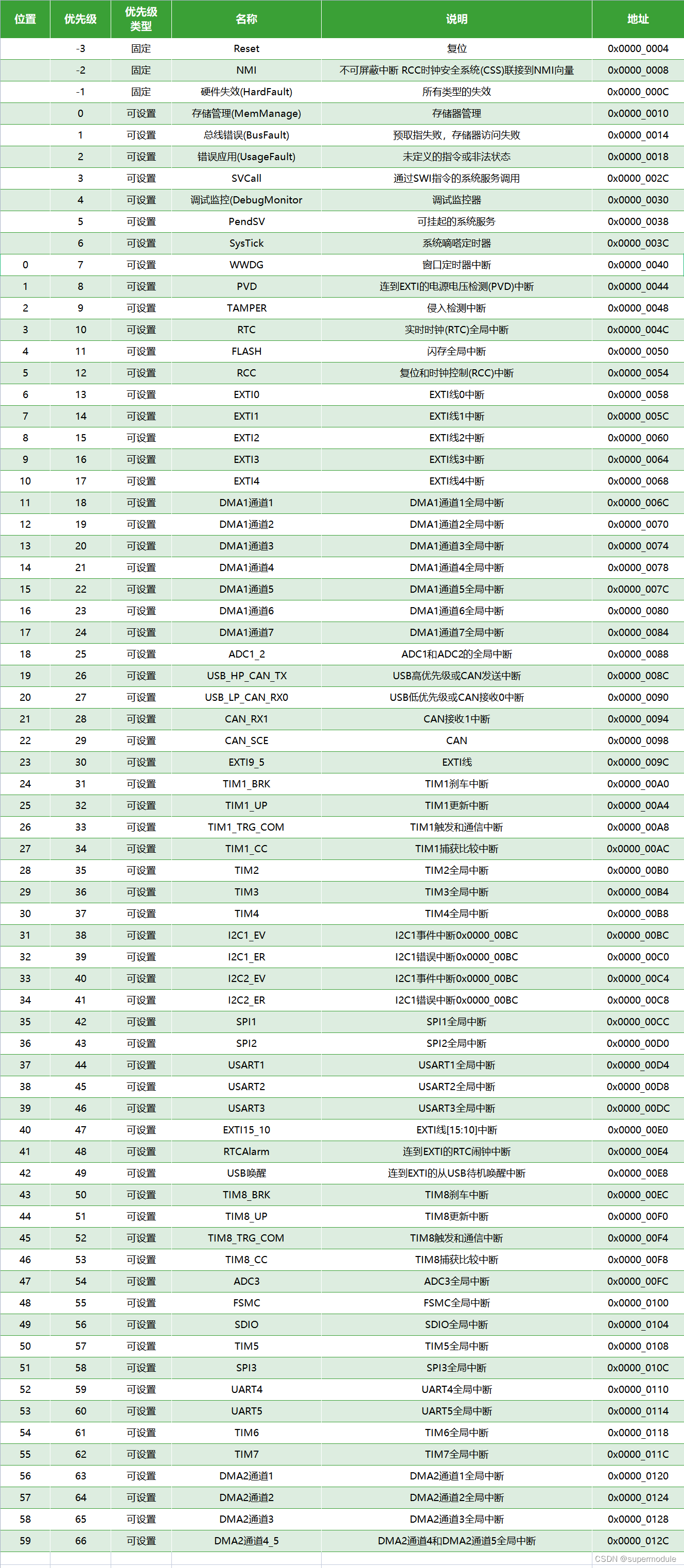

Cortex M3内核最多支持240个中断通道，但是STMF103C8T6/C6T6只设计了60个可屏蔽的中断通道。60个中断通道与它们在240个中断通道里的中断号是一样的。

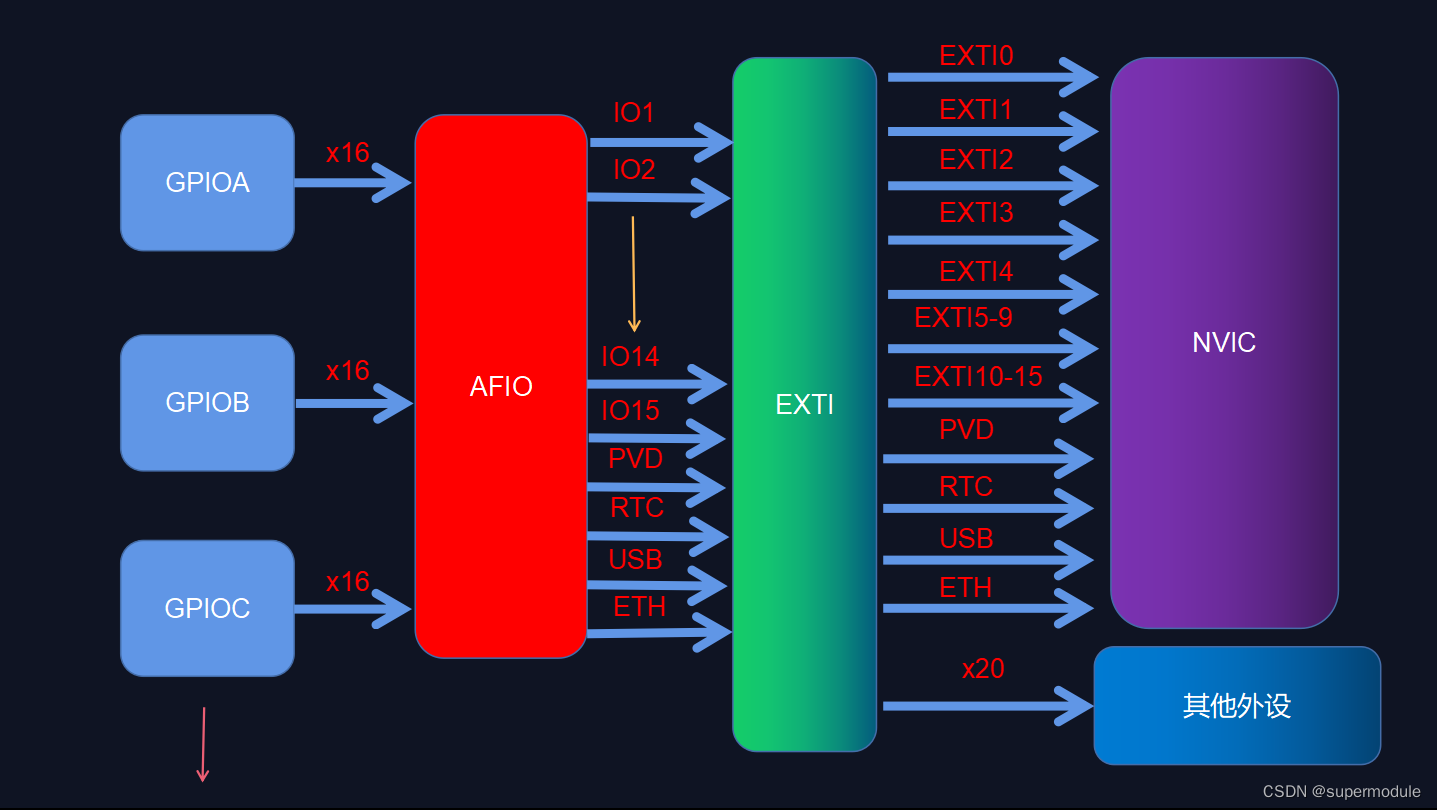

用图表示必要流程：

例子

点灯

GPIO13低电平点亮led

#include<stdio.h>
int main(void){
//配置GPIOC时钟
*(unsigned *) 0x40021018 |= (1<<4);
//配置GPIOC为推挽模式输出
*(unsigned *) 0x40011004 &= ~(0xf<<20);
*(unsigned *) 0x40011004 |= (1<<21);

}

1.使能GPIOC RCC时钟（配置RCC_APB2ENR RCC_APB2使能寄存器）

2.配置GPIOC13为推挽输出模式（配置GPIOC_CRH GPIOC端口高位寄存器）

闪烁led

GPIO13低电平点亮led

#include<stdio.h>
int main(void){
    int i;
    *(unsigned *) 0x40021012 |= (1<<4);
    *(unsigned *) 0x40011004 &= ~(0xF<<20);
    *(unsigned *) 0x40011004 |= (1<<21);
    while(1){
        for(i=0;i<0xfffff;i++);
        *(unsigned *) 0x4001100c = ~(*(unsigned *) 0x4001100c);
    }
}

1.使能GPIOC RCC时钟（配置RCC_APB2ENR RCC_APB2使能寄存器）

2.配置GPIOC13为推挽输出模式（配置GPIOC_CRH GPIOC端口高位寄存器）

3.配置GPIOC13输出电平（配置GPIOC_ODR GPIOC端口输出数据寄存器）

完成配置步骤1、2，通过不断改变 GPIOC端口输出数据寄存器的配置实现led的亮灭

流水灯

B3，B4，B5高电平点亮三个led

#include<stdio.h>
int main(void){
    int i;
    //配置GPIOB时钟
    *(unsigned *) 0x40021018 |= (1<<3);
    //初始化GPIOB3，GPIOB4，GPIOB5
    *(unsigned *) 0x40010c00 &= ~(0xFFF000);
    *(unsigned *) 0x40010c00 |= (0x222<<12);
    while(1){
        *(unsigned *) 0x40010c0c &= 0;
        *(unsigned *) 0x40010c0c |= (1<<3);
        for(i=0;i<0xfffff;i++);
        *(unsigned *) 0x40010c0c &= 0;
        *(unsigned *) 0x40010c0c |= (1<<4);
        for(i=0;i<0xfffff;i++);
        *(unsigned *) 0x40010c0c &= 0;
        *(unsigned *) 0x40010c0c |= (1<<5);
        for(i=0;i<0xfffff;i++);}
}

1.使能GPIOB RCC时钟（配置RCC_APB2ENR RCC_APB2使能寄存器）

2.配置B3,B4,B5为推挽输出模式（配置GPIOB_CRL GPIOB端口低位寄存器）

3.配置B3,B4,B5的输出电平（配置GPIOB_ODR GPIOB端口输出数据寄存器）

完成配置步骤1、2，通过延时，改变 GPIOB端口输出数据寄存器的配置实现led的轮流亮灭

键控led

#include<stdio.h>
int main(void){
    int i;
    //配置GPIOB，GPIOC的时钟
    *(unsigned *) 0x40021018 |= (3<<3);
    //初始化GPIOC
    *(unsigned *) 0x40011004 &= ~(0xf<<20);
    *(unsigned *) 0x40011004 |= (1<<21);
    //初始化GPIOB
    *(unsigned *) 0x40010c00 &= ~(0xf<<12);
    *(unsigned *) 0x40010c00 |= (8<<12);
    while(1){
        if((*(unsigned *) 0x40010c08 & (1<<3))==0){
            for(i=0;i<1000;i++)
                if((*(unsigned *) 0x40010c08 & (1<<3))==0){
                    *(unsigned *) 0x4001100c = ~(*(unsigned *) 0x4001100c);
                   }
        }}

}

1.使能GPIOB，GPIOC RCC时钟（配置RCC_APB2ENR RCC_APB2使能寄存器）

2.配置GPIOC为推挽输出模式（配置GPIOC_CRH GPIOC端口高位寄存器）

3.配置PB3为上拉输入模式（配置GPIOB_CRL GPIOB端口低位寄存器）

4.配置GPIOC13输出电平（配置GPIOC_ODR GPIOC端口输出数据寄存器）

完成配置步骤1、2、3，通过判断GPIOB端口输出的是否为低电平，控制灯的亮灭
