基于GMTSAR软件的富士山时序形变探测
本篇从第三章操作内容的第二步开始写,为了更好地衔接上一部分,本篇直接从“2”开始。
2、选取主影像及建立时空关系对
2.1、链接影像

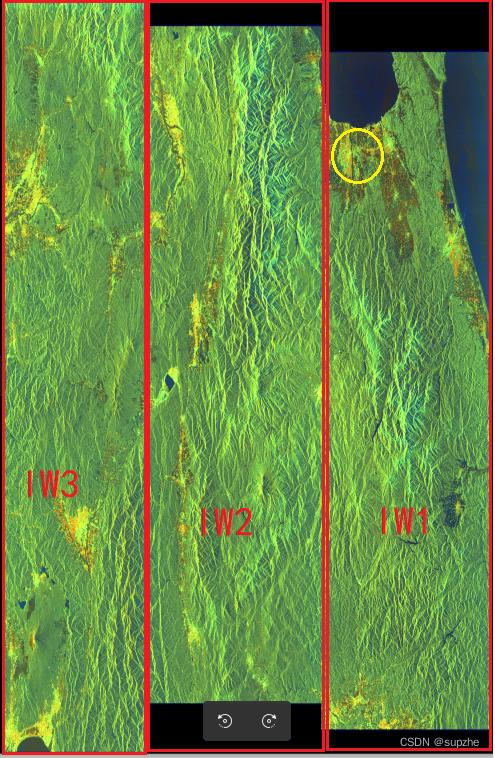

这里需要知道Sentinel-1A数据是由三个IW条带组成,每个条带都会有9个左右的burst,这也是文件夹分成F1、F2、F3的原因,其中数字1、2、3分别对应条带1、2、3,然后我们需要知道自己的研究区落在哪个条带,然后开始链接数据,此次实验主要研究富士山附近,预览图:
通过预览图可以看出最右侧的条带(黄色圆圈)包含富士山,因为是降轨数据,所以最右面为IW1条带,因此我们开始在F1/raw下链接,这里需要链接xml、tiff、EOF、dem四个文件。命令行为ln -s
+文件的路径:
ln -s ../../data/*.SAFE/*/*iw1*vv*xml
ln -s ../../data/*.SAFE/*/*iw1*vv*tiff
ln -s ../../orbit/*EOF
ln -s ../topo/dem.grd
以此次实验为例,链接tiff为:
其余的文件和上面类似,这里不做赘述,当然你可以写个小脚本自动链接,小编这里没有实现,大神可以自己编写,全部链接完成后如图所示。这是F1文件下的,也就是IW1条带的,如果研究区覆盖两个条带或者三个条带,那么需要重复此操作在F2、F3中依次进行,后续干涉完成后需要合并。
2.2、建立影像精轨对应文件data.in
链接完文件后,我们需要建立一个“data.in”文件,里面放置数据名和精密轨道名对应起来,原说明书里也没有给自动化的脚本,希望有后续大神可以补充一下这方便的便携性。在原说明书中说有这样一个命令prep_data.csh
可以帮助做到这些,但是这个命令只能生成数据目录和精密轨道目录,但是还是得自己手动对应起来,但是需要联网才能生成精密轨道目录,而且是好多年的都生成,并不是对应你的Sentinel-1A数据进行生成,我也不太理解为啥,运行完prep_data.cs
后如图所示。
其中text.dat里是你的影像数据,orbit.list里是所有的精密轨道数据,我建议还是复制精密轨道文件的名字对应上,对应完成后如图所示:
2.3、选取主影像
这里需要在raw文件下输入命令行preproc_batch_tops.csh data.in dem.grd 1
,生成一个时空极限列表和图像,所有生成文件如下图所示,然后运行mv baseline_table.dat ../
将baseline_table.dat
文件复制到上一目录F1下。
时空基线图像如下图所示,我们需要选取一个主影像master
,主影像的位置大约在时空基线的中间,此次实验S1_20210427_ALL_F1
就比较符合要求。
然后你需要将你所选的主影像,此次实验为放S1_20210427_ALL_F1
在data.in
文件的最上方,因为系统会默认为第一个为主影像,如下图。
然后输入命令行preproc_batch_tops.csh data.in dem.grd 2
,再跑一次模式2,该模式为配置工作,如果有F2或者F3需要,要进行同样的操作。
到这里基本上选取主影像和配准工作就完成了,但是要注意在进行2.3步时一定要基于足够大的DEM可以覆盖你一个条带,不然很容易报错,尤其是有几景影像覆盖区差异偏大的情况下。
2.4、建立时空干涉对
这里需要返回F1
文件夹,输入时空参数建立干涉对,考虑此次实验情况,设置时间基线200
,空间基线100
,参数没有固定要求,可按照需求构建,干涉对数量不宜过少,大致为全部数据时间跨度的一半就可以。本文输入命令行select_pairs.csh baseline_table.dat 100 360
时空基线图如下:
干涉对列表在文件intf.in
里,此次实验生成17
干涉对如下:
