基于GMTSAR软甲的富士山时序形变探测
3、干涉
3.1、进行1个干涉对干涉处理
我们首先进入F1
文件下,设置batch_tops.config
文件,主要参数如下:
(1)master_image = S1_20210427_ALL_F1
(2)Proc_stage = 1
(3)shift_topo = 0
(4)filter_wavelength = 200
(5)range_dec = 8
(6)azimuth_dec = 2
(7)threshold_snaphu = 0
(8)threshold_geocode = 0
(9)region_cut = 0/10000/10000/13400
为了减少工作量,这里可以进行研究区裁剪,范围如(9)所示,这里用到的范围是雷达坐标系中的Range
和Azimuth
,因为我不知道如何直接看SLC数据的范围,我先进行了一个干涉对的全F1条带干涉,然后使用结果图的范围来确定的裁剪范围。
使用命令head -1 intf.in > one.in
选取一个干涉对单独放置到one.in文件下,然后使用命令intf_tops.csh one.in batch_tops.config
干涉。这一步会在F1文件下的topo
文件下生成trans.dat
文件,这个后续地理编码的时候会用到,进行一个干涉对大约在10-15分钟左右。
3.2、进行全部干涉对处理
进行完一个干涉对之后,将配置文件batch_tops.config
里的proc_stage
改为2
,然后输入intf_tops.csh intf.in batch_tops.config
。如果想要多个进程并行处理可以输入命令intf_tops_parallel.csh intf.in batch_tops.config 3
这样就可以三个干涉对同时进行,取决于你的电脑配置,如果提示安装parallel
工具,输入命令apt get install parallel

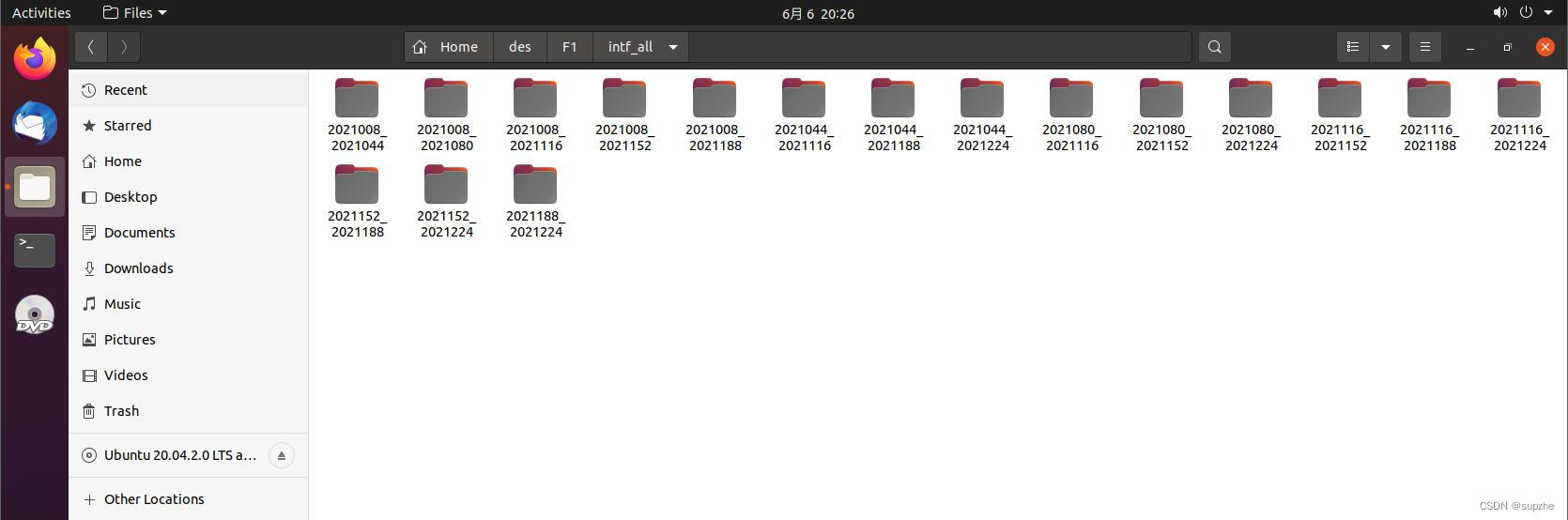

就可以。全部跑之后,在intf_all
文件下会有生成的干涉对,此次实验有17
个干涉对。

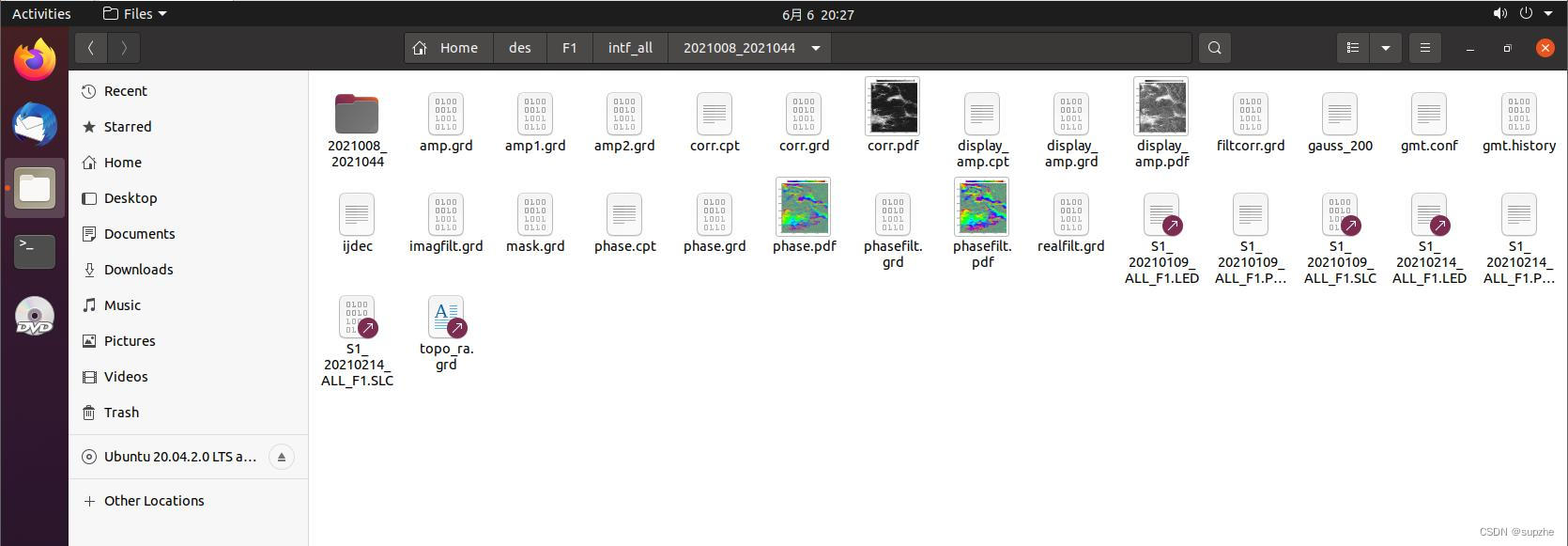

每一个干涉对中包括滤波后的干涉图,相干系数图等。如果研究区包括多个条带的话,在F2
和F3
文件中进行同样的操作。这里进行干涉没有裁剪,可以从看出是整个条带的干涉图,富士山区域大约在0/10000/10000/13400
位置处。
