《数据中心网络架构与技术》第六章构建数据中心的物理网络

物理网络和基础网络

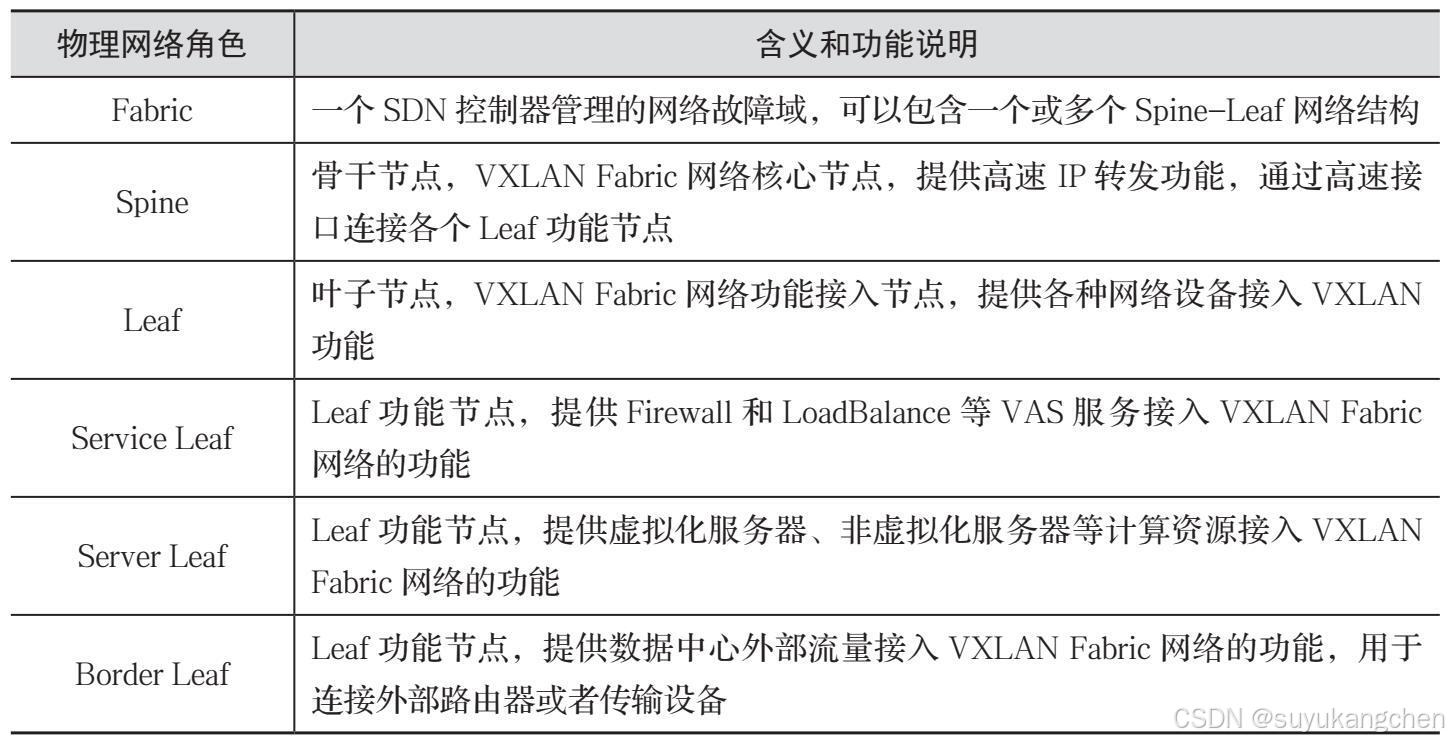

一个典型的数据中心内部的物理网络采用Spine-Leaf架构。表6-1给出了云数据中心解决方案中物理网络各类角色的含义和功能说明，业界推荐的组网方式如图6-1所示。


Fabric网络结构可以提供接入节点间的无差异互访。它可能包含一个或多个Spine-Leaf架构，具有高带宽、大容量和低网络时延等特点。3种Leaf节点（Server Leaf、Service Leaf和Border Leaf）在网络转发层面上并没有差异，仅仅是接入设备不同。由于采用了Spine-Leaf的扁平结构，整体网络东西向流量转发路径较短，转发效率较高。
扩展性方面，Fabric网络结构可以实现弹性扩缩，当服务器数量增加时，增加Leaf数量即可。当Leaf数量增加导致Spine转发带宽不足时，可相应增加Spine节点的个数。
对于Spine-Leaf架构的组网，对于Spine和Leaf，推荐如下。
· 对于Spine：Spine节点主要负责Leaf节点之间流量的高速转发。推荐单机部署，数量根据Leaf到Spine的收敛比（Leaf的下行总带宽和Leaf的上行总带宽的比值，不同的行业及不同的客户有各自的要求）来决定。一般来说，收敛比为1:9～1:2。
· 对于Leaf设备：Leaf节点主要负责Server的接入（业务服务器和VAS服务器&#x
