计算机网络(6)-物理层（三）

目录

一、数字传输系统-广域网

1、E1标准

2、T1标准

二、宽带接入技术

1、(X)DSL技术

（1）ADSL技术

（2）DMT技术

（3）ADSL技术的组成图示

2、光纤同轴混合网HFC（Hybrid Fiber Coax）

HFC的优点

3、FTT(x)技术

---

一、数字传输系统-广域网

脉码调制PCM体制最初是为了在电话局之间的中继线上传送多路的电话。由于历史原因，PCM有两个互不兼容的国际标准，即北美的24路PCM（简称T1）和欧洲的30路PCM（简称E1）。我国采用的是欧洲的E1标准。

E1的速率是2.048Mb/s，而T1的速率是1.544Mb/s。

当需要有更高的数据率时，可采用复用的方法。

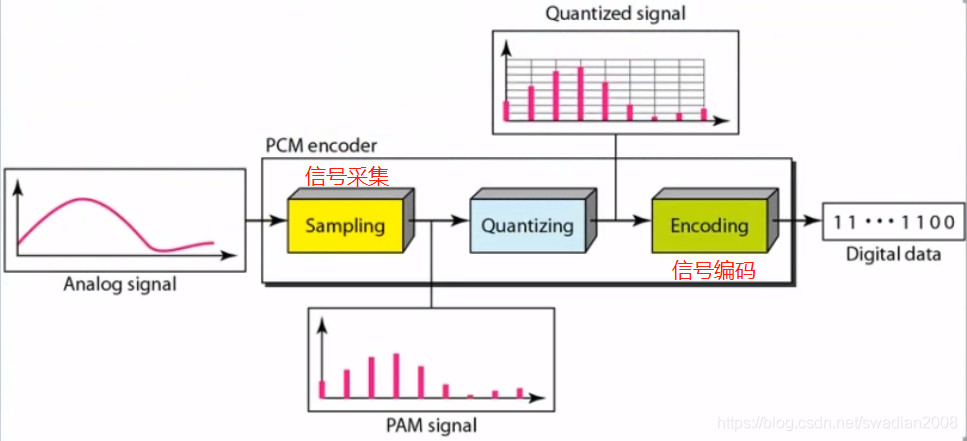

如上图所示，一个信息的声波在传输过程中通过信号采集（比如每秒钟800次），每一次采集都会形成一段信号（码元），通过对码元的编码（每一个码元携带的nbit的数据量），从而转换成二进制数据。

需要带宽的计算：比如我们语音电话通过信号采集器进行采集的次数是8000次/s；每次（每一个码元）携带的数据量是8bit，那么我们通讯需要的带宽就是8000*8=64K/s

1、E1标准

E1标准采用时分复用，可以把32路信号汇聚成一个信号进行传输，所以它的带宽是64K*32=2.048Mb/s

2、T1标准

T1标准采用时分复用，可以把24路信号汇聚成一个信号+8Kbps控制信号进行传输，所以它的带宽是24*64K+8=1.544Mbps

二、宽带接入技术

主要是解决网民通过什么样的方法接入互联网

1、(X)DSL技术

用数字技术对现有的模拟电话用户进行改造

标准模拟电话信号的频带被限制在300-3400Hz的范围内，但用户线本身实际可通过的信号频率仍然超过1MHz。

(x)DSL技术就是把0-4kHz低端频谱留给传统电话使用，而把原来没有被利用的高端频谱留给用户上网使用。就相当于一个大马路上同时开通了多个车道。

(x)DSL技术图示

（1）ADSL技术

ADSL技术中，上行和下行带宽是不对称的，以为访问互联网传输的数据量要少，所以分配的频段少，而从互联网返回的数据量大，所以分配的频段多，从而加快下载速度。

ADSL在用户想线的两端各安装一个ADSL调制解调器。

我国目前采用的方案是离散多音DMT(Discrete Multi-Tone)调制技术。

ADSL技术图示——>(x)DSL技术的一种

（2）DMT技术

DMT调制技术采用频分复用的方法，把40kHz以上一直到1.1MHz的高端频谱划分成许多子信道，其中25个子信道用于上行信道，而249个子信道用于下行信道。

每个子信道占据4kHz宽带，并使用不同的载波（即不同的音调）进行数子调制。这种做法相当于在一对用户线上使用许多小的调制解调器并行的传送数据。

DMT技术图示，如图信号在网路中可以通过并行传输（多路传输，提高传输速度），然后通过转化器串行拼接还原数据。

DMT技术频谱分布

（3）ADSL技术的组成图示

• 数字用户线接入复用器-DSLAM（DSL Access Multiplexer）
• 接入端接入单元ATU（Access Termination Unit）
• ATU-C（C代表端局Central Office）
• ATU-R（R代表远端Remote）
• 电话分离器-PS（POST Splitter）

2、光纤同轴混合网HFC（Hybrid Fiber Coax）

HFC网是在目前覆盖面很广的有线嗲那是网CATV的基础上开发的一种居民宽带接入网。

HFC网除可以传送CATV（社区公共电视天线系统）外，还提供电话、数据和其他宽带交互业务。现有的CATV网是树形拓扑结构的同轴电缆网络，它采用模拟电路的频分复用对电视节目进行单项传输。而HFC网则需要对CATV网进行改造。

HFC采用节点体系结构

采用上述结构需要每个家庭都安装一个用户接口盒

HFC的优点

具有很宽的频带

能够利用已有相当大的覆盖面的有线电视网

3、FTT(x)技术

FTT(x)技术（光纤到...）也是一种实现宽带居民接入网的方案，这里字母x可以代表不同的意思。

光纤到家FTTH（Fiber To The Home）：光纤一直铺设到用户家庭可能是居民接入网最后的解决方法。

光纤到大楼FTTB（Fiber To The Building）：光纤进入大楼后就转换为电信号，然后用电缆或双绞线分配到各用户。

光纤到路边FTTC（Fiber To The Curb）：从路边到各用户可使用星型机构双绞线作为传输媒体。
