屏幕触控基础知识

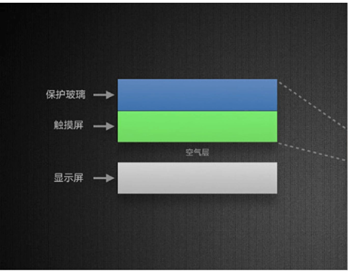

屏幕结构分为：保护玻璃、触摸屏、显示屏。

盖板玻璃：手机屏幕最外层起保护作用的部件

触控模组：提升手机人机交互体验的关键环节，目前以触控IC与面板驱动IC集成的TDDI（Touchwith Display DriverIntegration）为主流解决方案

显示模组：主要分为LCD与OLED两类，其中LCD显示模组由偏光片、彩色滤光片、液晶、TFT（玻璃）、背光板等构成，是当前智能手机应用最广泛的显示屏幕；OLED显示模组主要由偏光片、Encap（玻璃）、有机自发光层、TFT（玻璃）等构成，具有自发光、制造工艺简单、能耗低、超轻薄以及可弯曲等特点

         三个部分间一般需要两次贴合，一次是在保护玻璃与触摸屏之间，一次是在显示屏与触摸屏之间。按贴合方式分为全贴合和框贴两种。

      框贴：也可称为口字胶贴合，即以简单的双面胶将显示屏与触摸屏四边固定。工艺简单、成本低廉，应用于现在大部分的显示屏。但因显示屏与触控屏之间存在空气层，显示效果在光线折射后大打折扣。

     全贴合：以水胶或者光学胶将面板与触摸屏以无缝隙的方式完全贴合在一起。采用的方案包括以原有触控屏厂商为主导的OGS/TOL方案（触控层制作在保护玻璃上），以及由面板厂商主导的Oncell和Incell技术方案（触控层制作在显示屏）。优点：显示效果提升、屏幕不再进灰、触控模块强度提升、面板噪声对触控讯号的干扰降低。缺点：良品率较低，脱泡和贴合良率是关键因数

 按屏幕的材质来分，目前智能手机主流的屏幕可分为两大类，一种是LCD（Liquid Crystal Display的简称），即液晶显示器，例如TFT以及SLCD屏幕；；另一种是OLED（Organic Light-Emitting Diode的简称）即有机发光二极管，例如AMOLED系列屏幕。LCD和OLED最根本的区别是OLED是自发光，而LCD需要通过背光板照射才能显示。

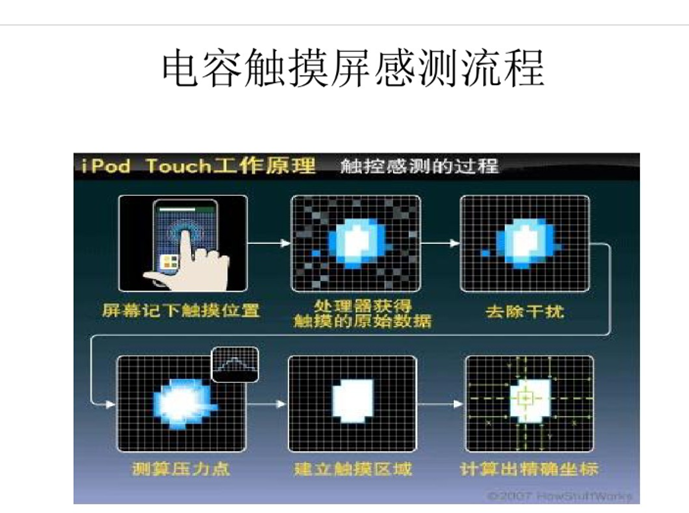

     目前手机所采用的均是全贴合的方式，对于LCD机型来说，触控的原理基本流程如下：

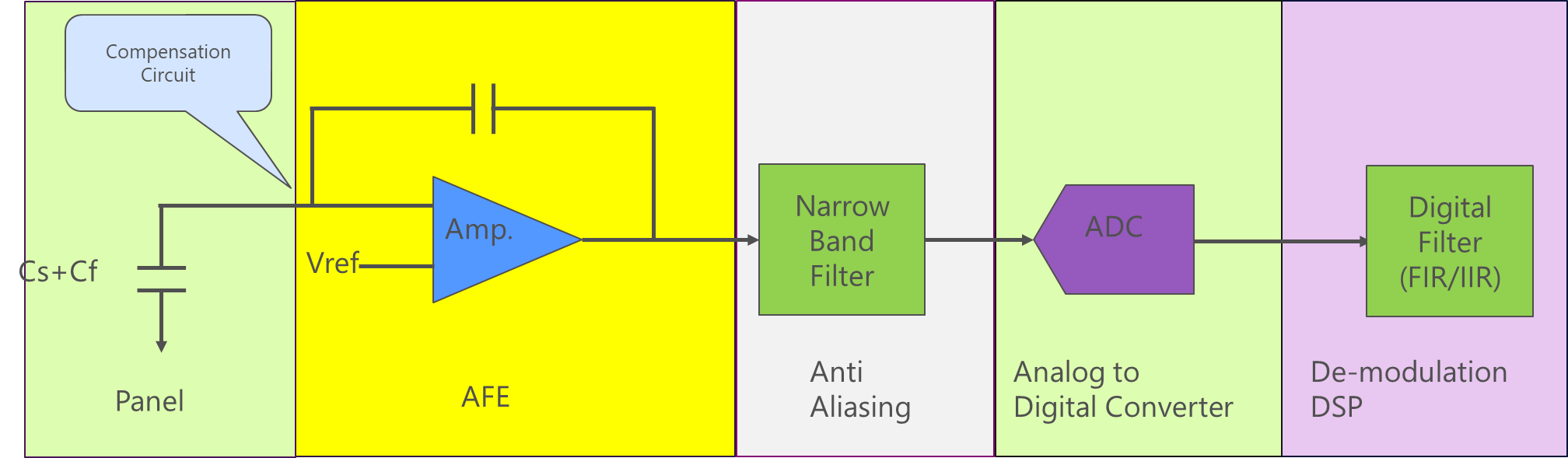

LCD采用的是TDDI的类型方式。TDDI全称Touch Display Driver Integration，顾名思义，显示和触控集成式驱动，采用同一控制IC控制，两者采用分时的方式，触控sensor复用显示的Vcom电极，显示电容完成充能后进行保持，同时touch sensor开启扫描。LCD采用纯自容的方式，Vcom电极对地电容是固定的，当手指手摸到屏幕的时候，人与大地相连，相当于与Vcom对地电容并联了一个人手指的电容，并联后电容会边大，通过检测这个电容的变化量既可以检查到手指触摸的位置已经信号的大小，并进行下一步信号的处理以及坐标的计算。具体工作流程如下图：
