DTU网关连接MQTT服务器、MQTT.fx工具测试

4G DTU网关连接MQTT服务器+MQTT.fx工具调试

今天介绍DTU网关如何通过简单几步配置连接MQTT服务器，再使用MQTT.fx客户端进行串口测试。

一、 设备准备

1.硬件准备

DTU网关（ZL-LTE-300）、SIM卡、USB数据线、天线、485转usb转换器

2.软件准备

DevelopLink_DTU1.0.9 上位机

MQTT.fx 1.7.1上位机

二、 DevelopLink_DTU上位机配置

DevelopLink_DTU上位机端配置是为了解决DTU与MQTT服务器的通讯问题。

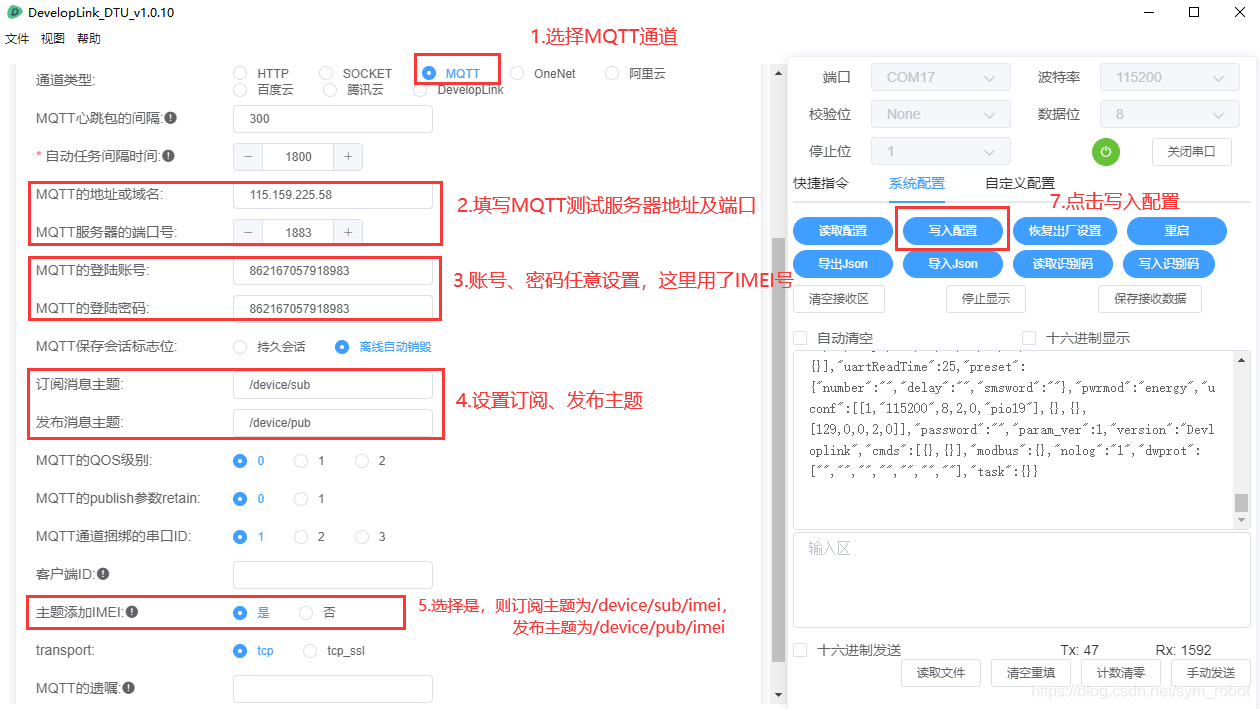

1.DevelopLink_DTU配置

1. 选择MQTT通道
2. 填写服务器地址及端口号，测试服务器地址：115.159.225.58，端口号1883
3. 账号，密码任意设置
4. 设置DTU订阅、发布消息主题
5. 选择主题添加IMEI，最好选是，保证唯一性
6. 点击写入配置，设备自动重启
7. 重启需等待几秒，后读取下配置，看是否写入成功

   设备重启后等待几秒，观察DTU指示灯Link指示灯（绿色）常亮，则连接上MQTT服务器。

2 常见问题

若未连接成功，检查如下原因：

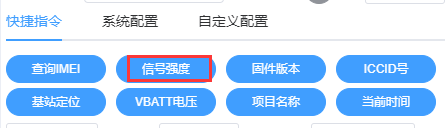

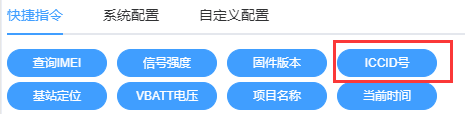

• 是否安装天线，点击查询信号强度

• 是否安装SIM卡，或SIM卡是否有流量，点击查询ICCID号


三、MQTT.fx客户端调试

MQTT.fx 是目前主流的mqtt客户端，支持通过Topic订阅和发布消息，可以快速验证设备是否可以与物联网云平台交流通讯。设备将当前所处的状态作为MQTT主题发送给服务器， MQTT代理服务器将接收到的主题发送给给所有订阅的客户端。

1.MQTT.fx配置

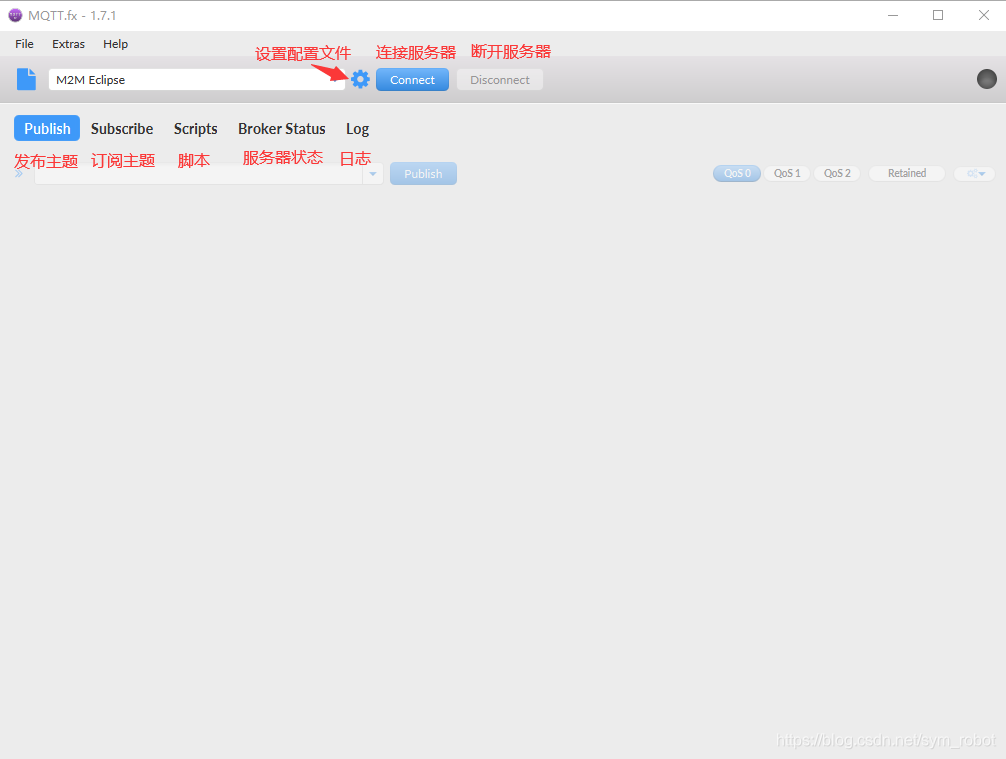

1. 主页面

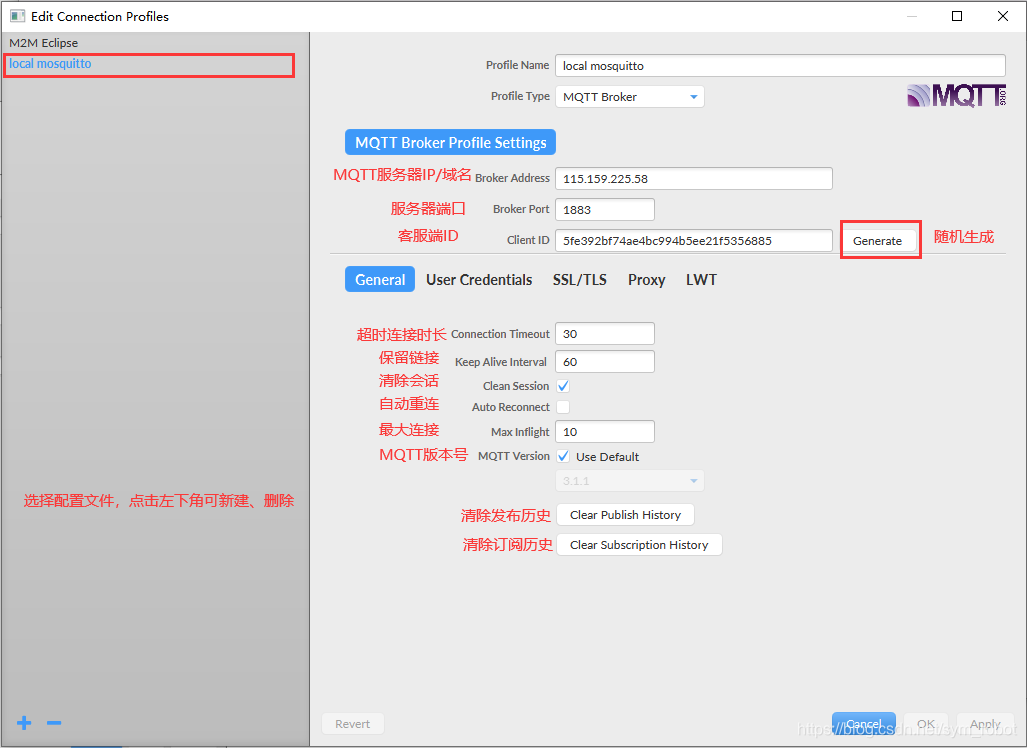

2. 连接配置界面
   点击“设置配置文件” ，编辑连接配置。
   把MQTT服务器IP/域名修改为相应的IP/域名，这里是：115.159.225.58
   端口号修改为相应的端口号，这里是：1883
   点击OK

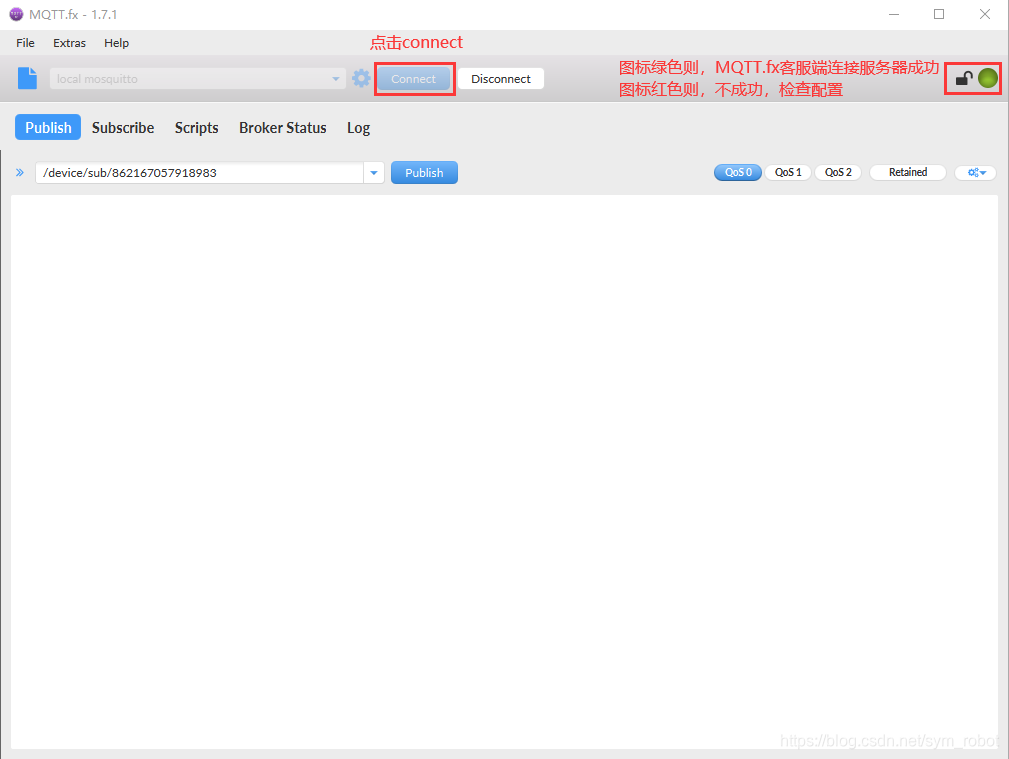

3. 连接MQTT服务器
   点击connect
   图标绿色则，MQTT.fx客服端连接服务器成功；图标红色则，不成功，检查配置

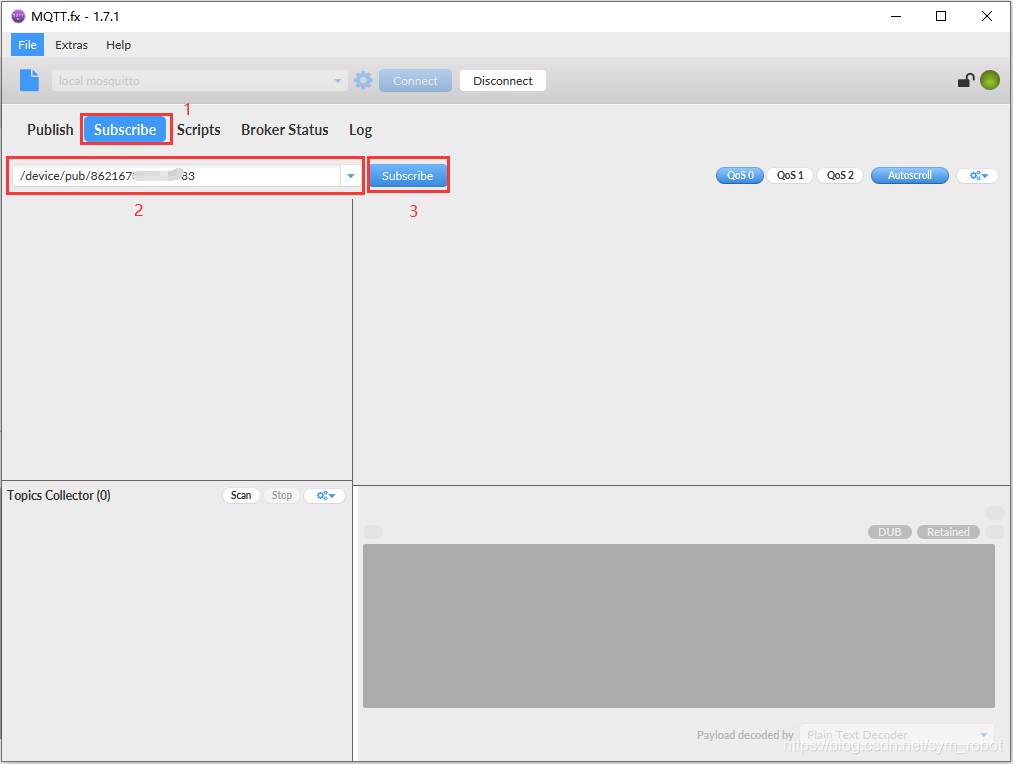

4. 订阅相应主题
   选择subscribe
   订阅DTU发布的主题：/device/pub/imei（imei为唯一15位号码）
   点击subscribe订阅

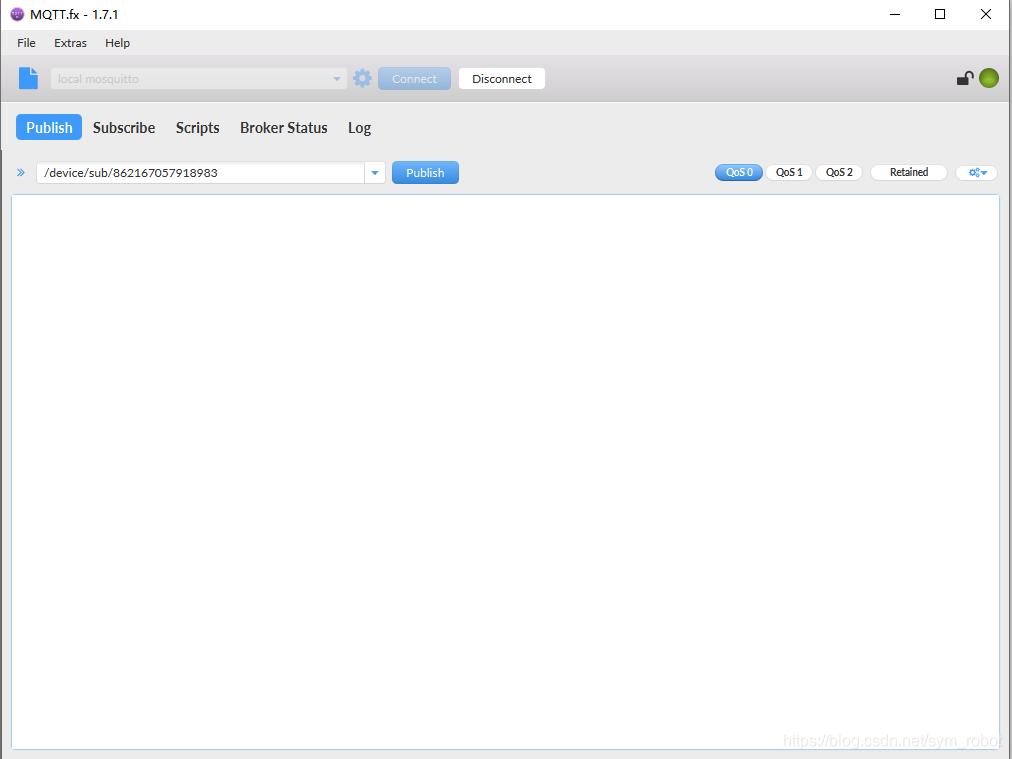

5. 发布相应主题
   选择publish
   发布DTU订阅的主题：/device/sub/imei（imei为唯一15位号码）


四、调试

1. 基础准备

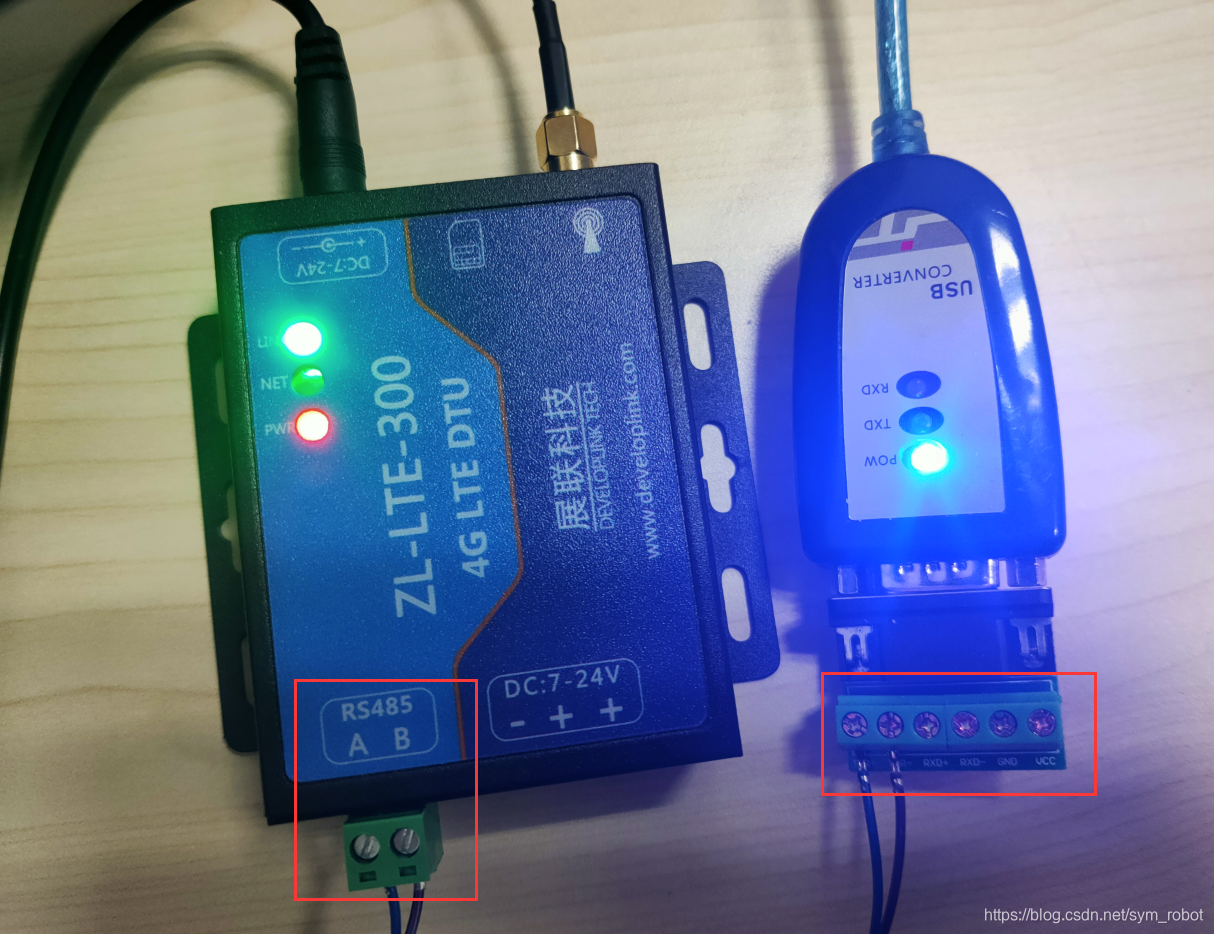

DTU通过485串口进行数据收发，通过485转usb转换器连接电脑

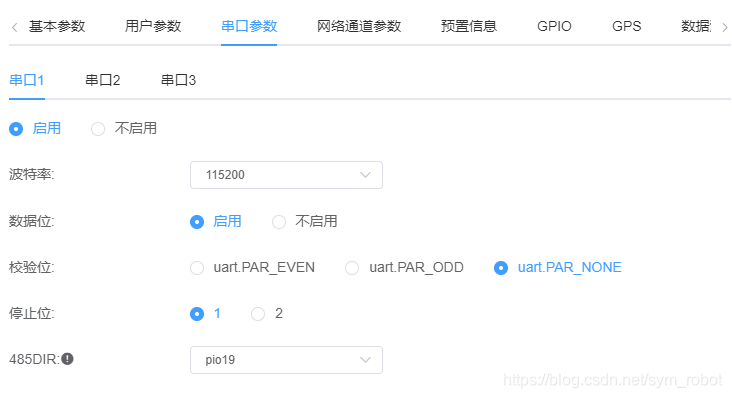

默认串口参数如图

2.发送消息测试

• DTU发布消息给（Broker）消息代理服务器，MQTT服务器发布给客户端。

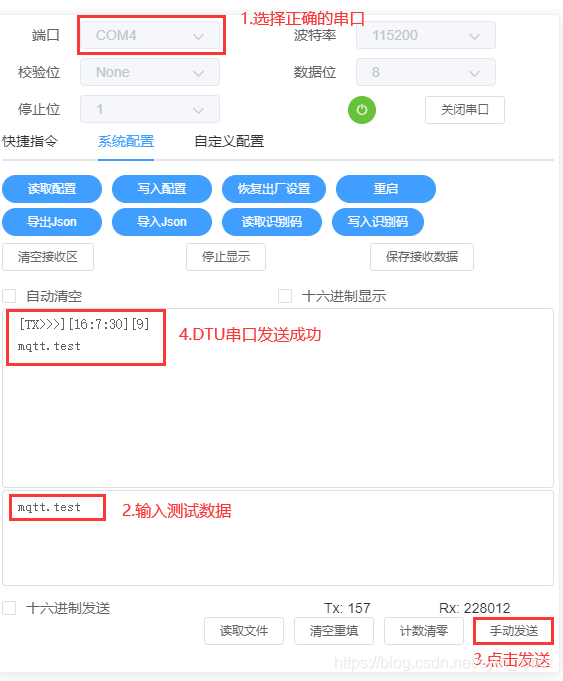

  操作如图，可以看到DTU 485串口成功发布数据，查看下MQTT.fx客户端是否收到订阅得消息

  MQTT.fx客户端成功收到消息


3. 接收消息测试

• MQTT.fx客户端发布消息给（Broker）消息代理服务器，MQTT服务器发布给DTU。

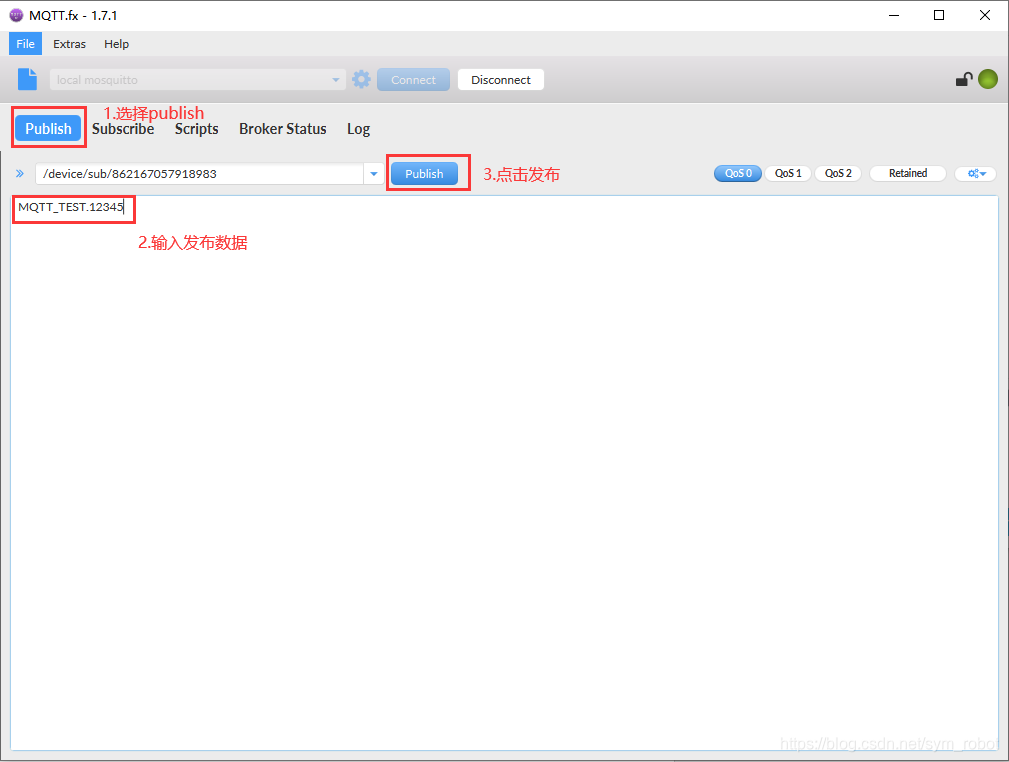

  MQTT.fx客户端发布消息，查看下DTU485串口是否收到订阅得消息

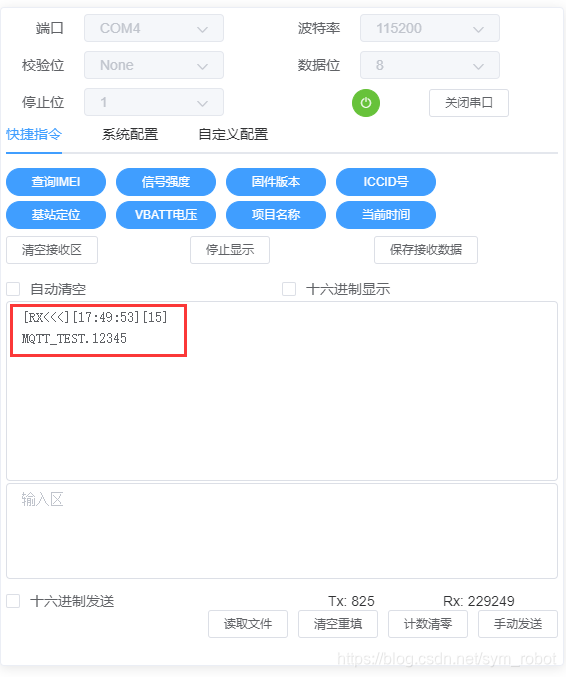

  可以看到DTU 485串口成功收到数据


————————————————————————————————————————
