2.11 测试程序的编写和调试

2.11.4 按键驱动的编写

考虑到以后程序的方便性，这里使用定时器中断方式来扫描按键。定时器每隔5ms中断一次，即每5ms

扫描一次键盘。

key.c

    1）先初始化好一个定时器，此处选择定时器0作为按键扫描的定时器，而定时器1留作串口波特率发生器。

初始化定时器就是设置定时器的工作模式，启动定时器等。



//定时器0初始化，用来做按键扫描
void InitTimer0(void)
{
 TMOD&=0xF0;  //定时器低4位是控制定时器0的，先置0
 TMOD|=0x01;  //然后将最低位置1，最终选择16位定时器模式
 ET0=1;       //允许定时器0中断
 TR0=1;       //启动定时器0
}

    2）再初始化键盘



volatile uint8 idata KeyCurrent,KeyOld,KeyNoChangedTime;
volatile uint8 idata KeyPress;
volatile uint8 idata KeyDown,KeyUp,KeyLast;
volatile uint8 KeyCanChange;
//函数功能：键盘初始化
void InitKeyboard(void)
{
 KeyIO=0xFF;	      //键盘对应的口设置为输入状态
 KeyPress=0;	      //无按键按下
 KeyNoChangedTime=0;
 KeyOld=0;
 KeyCurrent=0;
 KeyLast=0;
 KeyDown=0;
 KeyUp=0;
 InitTimer0();        //初始化定时器
 KeyCanChange=1;      //允许键值改变
}

    KeyCurrent、KeyOld、KeyLast和KeyNoChangedTime是扫描按键使用的变量，应用程序不直接使用它们。

    KeyPress、KeyDown、KeyUp、KeyCanChange是提供给应用程序使用的变量。
    KeyPress表示当前被按住不放的键；
    KeyDown表示新按下的键；
    KeyUp表示心松开的键；

    KeyCanChange是应用程序用来控制是否允许新的扫描。

    当某个按键被按下时，KeyPress对应位被置1，并且KeyDown对应位也置1；当按键松开后，KeyPress对应

位为0，KeyUp对应位被置1。

    3）定时器0中断处理



//函数功能：定时器0中断处理。
//22.1184M晶体约5ms中断一次。
void Timer0Isr(void) interrupt 1
{
//定时器0重装，定时间隔为5ms，加15是为了修正重装所花费时间
//这个值可以通过软件仿真来确定，在这里设置断点，调整使两次运行
//时间差刚好为5ms即可。
 TH0=(65536-Fclk/1000/12*5+15)/256;
 TL0=(65536-Fclk/1000/12*5+15)%256;
 if(!KeyCanChange)return;            //如果正在处理按键，则不再扫描键盘
 //开始键盘扫描
 //保存按键状态到当前按键情况
 //KeyCurrent总共有8个bit
 //当某个开关按下时，对应的bit为1
 KeyCurrent=GetKeyValue();           //读取键值，GetKeyValue()其实是个宏，不是函数，
                                     //这里故意写成函数的样子，美观。它的定义在
                                     //key.h文件中
 if(KeyCurrent!=KeyOld)              //如果两次值不等，说明按键情况发生了改变
  {
   KeyNoChangedTime=0;               //键盘按下时间为0
   KeyOld=KeyCurrent;                //保存当前按键情况
   return;                           //返回
  }
 else
  {
   KeyNoChangedTime++;	             //按下时间累计
   if(KeyNoChangedTime>=1)	         //如果按下时间足够
    {
     KeyNoChangedTime=1;
     KeyPress=KeyOld;                //保存按键
     KeyDown|=(~KeyLast)&(KeyPress); //求出新按下的键
     KeyUp|=KeyLast&(~KeyPress);     //求出新释放的键
     KeyLast=KeyPress;	             //保存当前按键情况
    }
  }
}

2.11.5 串口驱动的编写

1. 串口驱动的重要性：

    调试时，在对应位置打印出信息，可以知道程序走过哪些步骤；

2. usart.c

在使用串口之前，必须对串口进行初始化。



//函数功能：串口初始化
void InitUART(void)
{
 EA=0;          //暂时关闭中断
 TMOD&=0x0F;    //定时器1模式控制在高4位
 TMOD|=0x20;    //定时器1工作在模式2，自动重装模式
 SCON=0x50;     //串口工作在模式1
 TH1=256-Fclk/(BitRate*12*16);  //计算定时器重装值
 TL1=256-Fclk/(BitRate*12*16);
 PCON|=0x80;    //串口波特率加倍
 ES=1;          //串行中断允许
 TR1=1;         //启动定时器1
 REN=1;         //允许接收
 EA=1;          //允许中断
}

串口中断处理函数



volatile uint8 Sending;
//函数功能：串口中断处理。
void UartISR(void) interrupt 4
{
 if(RI)        //收到数据
  {
   RI=0;       //清中断请求，因为这里只发送，不接受，故此处只要清除中断标志即可
  }
 else          //发送完一字节数据
  {
   TI=0;
   Sending=0;  //清正在发送标志
  }
}

发送单个字符函数



//函数功能：往串口发送一字节数据。
//入口参数：d: 要发送的字节数据。
void UartPutChar(uint8 d)
{
 SBUF=d; //将数据写入到串口缓冲
 Sending=1;	 //设置发送标志
 while(Sending); //等待发送完毕
}

发送一个字符串函数



//函数功能：发送一个字符串。
//入口参数：pd：要发送的字符串指针。
void Prints(uint8 * pd)
{
 while((*pd)!='\0')   //发送字符串，直到遇到0才结束
  {
   UartPutChar(*pd);  //发送一个字符
   pd++;              //移动到下一个字符
  }
}

以HEX格式发送一个整数



code uint8 HexTable[]={'0','1','2','3','4','5','6','7','8','9','A','B','C','D','E','F'};
//函数功能：将短整数按十六进制发送。
//入口参数：待发送的整数。
void PrintShortIntHex(uint16 x)
{
 uint8 i;
 uint8 display_buffer[7];
 display_buffer[6]=0;
 display_buffer[0]='0';
 display_buffer[1]='x';
 for(i=5;i>=2;i--)         //将整数转换为4个字节的HEX值
  {
   display_buffer[i]=HexTable[(x&0xf)];
   x>>=4;
  }
 Prints(display_buffer);
}

2.11.6 PDIUSBD12读写函数和读ID的实现

1. 读D12的ID号的目的

    知道D12是否正常工作

2. PDIUSBD12的读写时序图

分析：CS_N是片选信号。上图所示，只有片选信号拉低时，下面的操作才有意义。

          A0是地址线，用于选择是命令还是数据。A0为1时，表示操作的是命令；A0为0时，表示操作的是数据。

          WR_N是写信号，表示WR_N的上升沿将数据写入芯片中。数据必须在上升沿的前后稳定地保持一段时

   间(即图中的tWDSU和tWDH)才能可靠写入。

          RD_N是读选通信号，在读数据时，先将RD_N置低，等待tRLDD时间后，数据将出现在数据总线DATA

   [7:0]上，这时可以读取数据。读取完后，将RD_N拉高，数据在总线上的数据将在tRHDZ时间后消失。

3. PDIUSBD12.c

    根据上面的分析，可以得出：

   写命令的操作过程为：先将A0置高(即设置为命令状态)，再讲WR_N置低，把需要发送的命令放到数据总线上，

再讲WR_N置高。这样将产生一个上升沿，从而把数据写入了D12中。写完后，须将总线设置为输入状态，以避免

总线冲突。

    写数据的操作过程为：只要将上面的A0设置为低即可(设置为数据状态)。



//函数功能：D12写命令。
//入口参数：Command：一字节命令。
void D12WriteCommand(uint8 Command)
{
 D12SetCommandAddr();    //设置为命令地址
 D12ClrWr();             //WR置低
 D12SetPortOut();        //将数据口设置为输出状态（注意这里为空宏，移植时可能有用）
 D12SetData(Command);    //输出命令到数据口上
 D12SetWr();             //WR置高
 D12SetPortIn();         //将数据口设置为输入状态，以备后面输入使用
}

    读一个字节的操作过程为：先将A0置低(即设置为数据状态)，再将RD_N置低(表示读数据)，读取P0口上的数据

并保存，最后将RD_N置高，结束读过程。最后函数返回读取到的数据。



//函数功能：读一字节D12数据。
//返    回：读回的一字节。
uint8 D12ReadByte(void)
{
 uint8 temp;
 D12SetDataAddr();   //设置为数据地址
 D12ClrRd();         //RD置低
 temp=D12GetData();  //读回数据
 D12SetRd();         //RD置高
 return temp;        //返回读到数据
}

    读取2字节的ID号



//函数功能：读D12的ID。
//返    回：D12的ID。
uint16 D12ReadID(void)
{
 uint16 id;
 D12WriteCommand(Read_ID);         //写读ID命令
 id=D12ReadByte();                 //读回ID号低字节
 id|=((uint16)D12ReadByte())<<8;   //读回ID号高字节
 return id;
}

4. 修改main函数

   在main.c中增加读取并显示ID号的代码，检验芯片是否焊接正确。

main.c



/********************************************************************
函数功能：主函数。
入口参数：无。
返    回：无。
备    注：无。
********************************************************************/
void main(void)  //主函数
{
 uint8 i;
 uint16 id;

 EA=1; //打开中断
 InitKeyboard(); //初始化按键
 InitUART();  //初始化串口

 for(i=0;i<16;i++)	  //显示信息
 {
  Prints(HeadTable[i]);
 }

 id=D12ReadID();
 Prints("Your D12 chip\'s ID is: ");
 PrintShortIntHex(id);
 if(id==0x1012)
 {
  Prints(". ID is correct! Congratulations!\r\n\r\n");
 }
 else
 {
  Prints(". ID is incorrect! What a pity!\r\n\r\n");
 }

 while(1)  //死循环
	{
	 LEDs=~KeyPress;  //将按键结果取反后控制LED
  if(KeyDown)		  //有键按下
  {              //处理按下的键
   if(KeyDown&KEY1)
   {
    Prints("KEY1 down\r\n");
    KeyDown&=~KEY1;
   }
   if(KeyDown&KEY2)
   {
    Prints("KEY2 down\r\n");
    KeyDown&=~KEY2;
   }
   if(KeyDown&KEY3)
   {
    Prints("KEY3 down\r\n");
    KeyDown&=~KEY3;
   }
   if(KeyDown&KEY4)
   {
    Prints("KEY4 down\r\n");
    KeyDown&=~KEY4;
   }
   if(KeyDown&KEY5)
   {
    Prints("KEY5 down\r\n");
    KeyDown&=~KEY5;
   }
   if(KeyDown&KEY6)
   {
    Prints("KEY6 down\r\n");
    KeyDown&=~KEY6;
   }
   if(KeyDown&KEY7)
   {
    Prints("KEY7 down\r\n");
    KeyDown&=~KEY7;
   }
   if(KeyDown&KEY8)
   {
    Prints("KEY8 down\r\n");
    KeyDown&=~KEY8;
   }
  }
  if(KeyUp)//有键释放
  {//处理释放的键
   if(KeyUp&KEY1)
   {
    Prints("KEY1 up\r\n");
    KeyUp&=~KEY1;
   }
   if(KeyUp&KEY2)
   {
    Prints("KEY2 up\r\n");
    KeyUp&=~KEY2;
   }
   if(KeyUp&KEY3)
   {
    Prints("KEY3 up\r\n");
    KeyUp&=~KEY3;
   }
   if(KeyUp&KEY4)
   {
    Prints("KEY4 up\r\n");
    KeyUp&=~KEY4;
   }
   if(KeyUp&KEY5)
   {
    Prints("KEY5 up\r\n");
    KeyUp&=~KEY5;
   }
   if(KeyUp&KEY6)
   {
    Prints("KEY6 up\r\n");
    KeyUp&=~KEY6;
   }
   if(KeyUp&KEY7)
   {
    Prints("KEY7 up\r\n");
    KeyUp&=~KEY7;
   }
   if(KeyUp&KEY8)
   {
    Prints("KEY8 up\r\n");
    KeyUp&=~KEY8;
   }
  }
 }
}

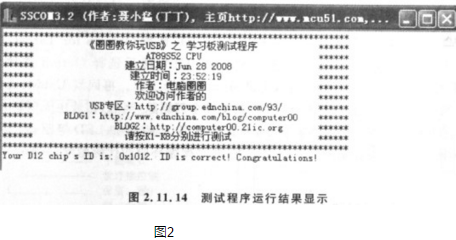

如果一切正确，在串口调试助手上(波特率9600 数据位8 停止位1 无硬件流控制)将会显示如下所示信息。
其中日期和时间可能不一样，这取决于当前的编译时间。
