国民技术N32L40XCL-STB开发板硬件使用指南

此文档的目的在于让使用者能够快速熟悉N32L40XCL-STB开发板，了解开发板的功能、使用说明及注意事项，以便基于开发板进行MCU调试开发。

1、硬件开发说明
1.1 简述
N32L40XCL-STB开发板用于国民技术股份有限公司32位N32L40XC系列MCU的开发。本文档详细描述了N32L40XCL-STB开发板的功能、使用说明及注意事项。

1.2 开发板功能
开发板主MCU芯片型号为N32L406CBL7，LQFP48管脚封装，开发板把所有的功能接口都连接出来，方便客户开发。

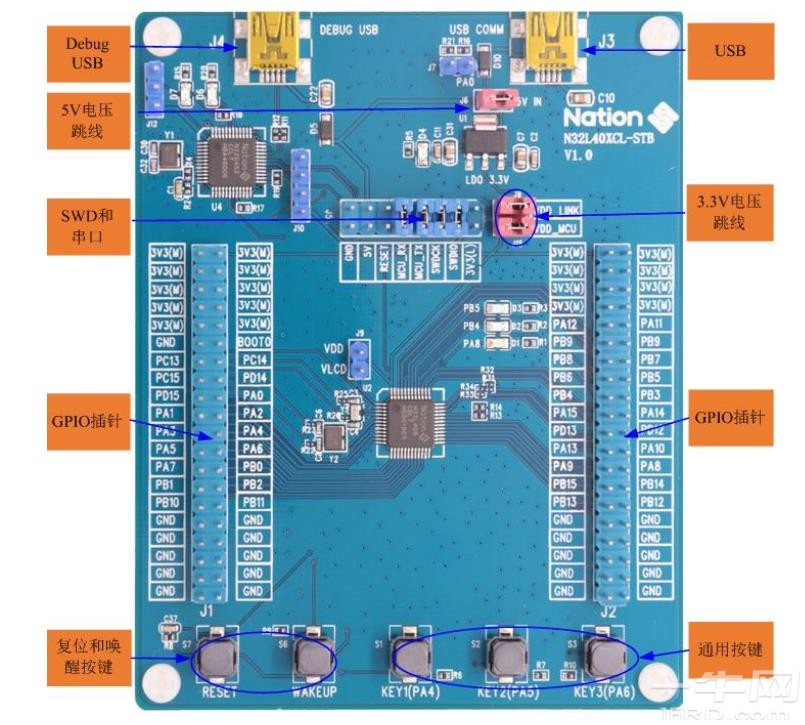

1.3 开发板布局

1) 开发板的供电
开发板可选用USB COMM接口（J3）供电和DEBUG USB（J4）供电，通过J6跳线连接到3.3V LDO输入口。
2) USB COMM接口（J3）
采用Mini USB接口（J3），连接主MCU（U3）的DP和DM信号，用于主MCU的USB接口通讯。
3) DEBUG USB（J4）
通过NS-LINK芯片（U4）的DEBUG USB接口，可以提供主MCU程序下载调试功能，也可以连接MCU的串口提供USB转串口功能。
4) SWD接口 + 串口（J5）
SWD接口：SWDIO和SWDCK，用于主MCU程序下载调试，可采用ULINK2或JLINK对MCU进行下载调试，也可以跳线帽短接SWDIO信号插针以及SWDCK信号插针，通过DEBUG USB对MCU进行下载调试。
串口：MCU_TX和MCU_RX，用作串口外接信号，MCU的PA9（TX）和PA10（RX）用作串口，可以单独外接串口设备，也可以跳线帽短接MCU_TX信号插针以及MCU_RX信号插针，通过开发板上的NS-LINK，将USB口转为串口，方便客户使用；
5) 复位和唤醒按键 (S7、S6)
S7、S6分别为复位按键和唤醒按键，分别连接芯片的NRST管脚和PA0-WKUP管脚，用于芯片复位和唤醒功能。
6) 通用按键 (S1、S2、S3)
S1、S2、S3为通用按键，分别连接芯片PA4、PA5和PA6管脚。
7) BOOT (J1 PIN12)
J1 PIN12为BOOT0插针，可以根据需要通过跳线帽短接到邻近的电源和地。
8) GPIO口（J1、J2）
芯片GPIO接口全部引出，插针上也预留3.3V电压和GND插针，方便测试。

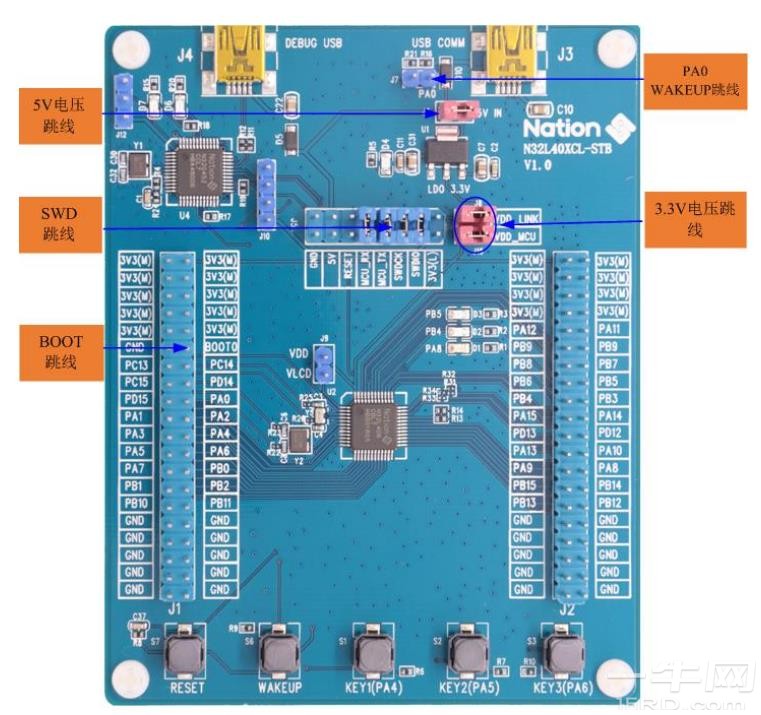

1.4 开发板跳线使用说明


No.	跳线位号	跳线功能	使用说明
1	J6	5V电压跳线	J6跳线用于连接J3和J4两个USB接口供电 给LDO3.3V输入口。
2	J8、 J15	3.3V供电跳线	J8：供电3.3V给NS-LINK MCU芯片。J15：供电3.3V给主MCU芯片。
3	J5	SWD跳线	使用NS-LINK通过USB DEBUG口下载程序给MCU,需要短接SWDIO信号插针以及SWDCK信号插针。
	J5	串口跳线	使用NS-LINK通过USB DEBUG口做串口使用时，需要短接MCU_TX信号插针以及MCU RX信号插针。
4	JI PIN 12	BOOT跳线	JI PIN12： BOOTO
5	J7	PAO WAKEUP跳线	J7:短接此跳线，USB接口插入时，通过PA0唤醒MCU（设置PA0位为WKUP信号）。

1.5 开发板原理图
N32L40XCL_STB 开发板原理图说明如下：

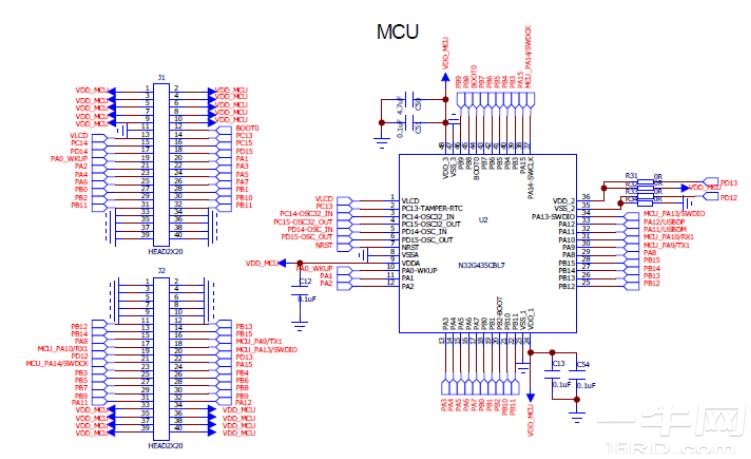

1) MCU 连接
参考图 1-3 为 MCU 连接原理图，MCU 每一个 VDD 管脚都连接有电容，所有 GPIO 都引出连接到 J1 和 J2 插针上，方便调试。

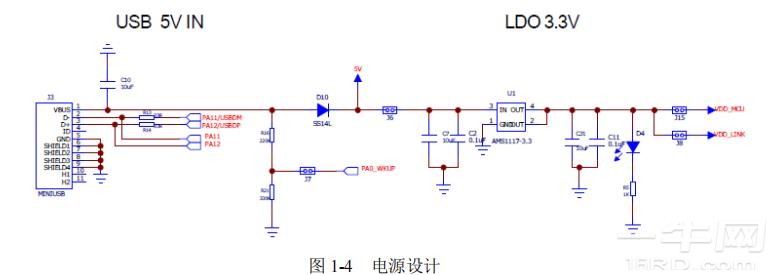

2) 电源设计
参考图 1-4 为电源设计原理图, PCB 通过 USB 供电 5V，再通过 LDO 输出 3.3V 电压给整个 PCB 板供电。
