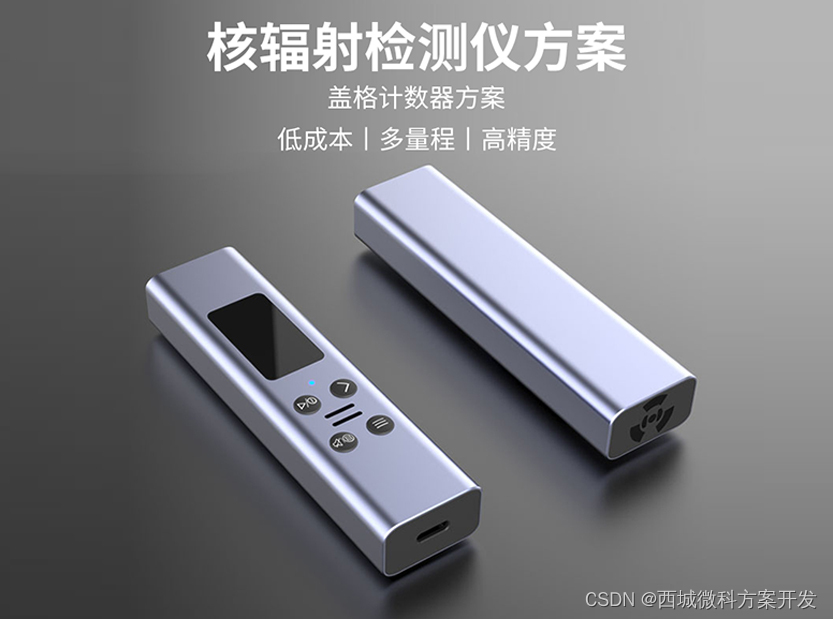

盖革核辐射检测仪pcba方案设计

　　核辐射检测仪又可以称为辐射检测仪，根据它的类型可以分为便携式与固定式，两种类型的仪器所应用的领域是不同的。目前市场上存在的辐射报警仪，是一种不带剂量显示功能的仪器，仅有辐射超标报警功能，不能具体显示出它的数值。而现今研发的核辐射检测仪，不仅具有报警功能，并且在使用过程中还可以实时查看所检测的辐射剂量值。它通过盖革计数管进行检测，可同时测量多种射线。



　　核辐射检测仪工作原理：

　　核辐射检测仪（盖格计数器），主要由一中空金属圆柱体c及一金属导线w所组成，w与c电绝缘且与其轴平行。c内装有低压约50托的氩气（约为1/15大气压），加适量的电位差到c与w间，使得w处于较c高的电位，但仍不足以使氩气放电。此时若有粒子或其它射线由很薄的视窗a进入，将会使圆柱筒内的氩气离子化，游离出的电子将被带正电的导线w所吸引。正当电子向着w加速时，它会与其它氩原子碰撞并击出更多的电子，如此依序产生更多的电子流向w移动，并产生一极短的脉冲电流，再经由适当的放大装置g，这些脉冲电流可产生熟悉的答答声，或推动计数器而精算出进入c内辐射粒子的数目。

　　核辐射检测仪功能说明：

　　探测器：玻璃盖革计数管

　　剂量率范围：0.1μsv/h~10mSv/h

　　剂量范围：0.00μSv~10Sv

　　灵敏度：＞1cpsμSv/h(在条件Co60的放射源下面)

　　能量响应：48keV~1.5Mev

　　相对误差：＜10%(在1mSv/h时)

　　电源：3节7号电池，或者Type-C供电

　　功耗：＜150mW

　　工作环境：-20~50°C;湿度≤95%RH无凝露

　　产品应用领域包括：

　　1、探测和测量表面污染。

　　2、在接近放射性核素的地方，监测可能的辐射量。

　　3、评估环境污染。

　　4、探测稀有气体和其它低能量放射性核素。
