MAX30100心率血氧模块

一、MAX30100是什么？

MAX30100是一款能测量心率和血氧饱和度的传感器，该芯片还集成有两个LED、一个光电探测器、经过优化的光学器件和低噪声模拟信号处理器，可以检测脉搏血氧及心率信号（可测温度吗？ ）。
模块采用的是光容积测量法，利用血管搏动起伏时的透光率不同，测量心跳搏动速率、血氧饱和度。

MAX30100参数

电源电压：1.6V-5.5V
通讯方式：IIC
IIC 读取地址：0xAF
IIC 写入地址：0xAE
IIC 时钟频率：0-400KHz
测量方式：光容积法

什么是光容积法？ （补充说明：）

传感器有一个光源，发出红外光（一般将手指放在此光源上）；还有一个光电转换器，用来测量反射回来的光。
测量血氧饱和度可根据氧合血红蛋白（HBO₂ ）和血红蛋白（HB）对红外光的吸收量计算。
测量心率可根据反收到传感器的光亮周期来测量，具体为：血管舒张时血量多，吸收的红外光多；收缩时血量少，则吸收的红外光少。

MAX30100的引脚
VIN ：电源正极，3.3V。
SCL：IC 时钟线。
SDA：IIC 数据线。
INT  ：中断引脚，低电平有效，悬空。
IRD  ：IRLED 的驱动连接点，悬空。
RD I ：红色 LED 的驱动连接点，悬空。
GND：电源负极

二、软件部分

• 里面内置了16位的fifo，除了存储读取的数据外，还能进行速度匹配。

• 里面内置了16位的fifo，除了存储读取的数据外，还能进行速度匹配。

• 有16位的积分型ADC，输出数据的频率可以通过编程，实现50Hz到1kHz。

• LED的脉冲宽度也可以通过编程设置为200μm到1.6ms，可以优化测量精度和降低功耗。

• 需要设置相应的寄存器才能对其进行操作

• 当心率FIFO被读时，它会自动清除FIFO

FIFO

• FIFO——First Input First Output，先进先出。它是一种存储器，有一个输入口，一个输出口，满足数据先进先出的关系。

它就像是一个水库，处理的数据过多，主控芯片的读取速度跟不上时，它能起到一个缓冲作用。

• 在系统设计中，以增加数据传输率、处理大量数据流、匹配具有不同传输率的系统为目的而广泛使用FIFO存储器，从而提高了系统性能。

• 当写指针等于读指针减1时，将触发中断（如果中断开启的话），表示FIFO已满。

• 指针列表
  FIFO WritePointer 写指针（写入下一个样本时会自动加一）
  FIFO Overflow Counter 溢出指针
  FIFO Read Pinter 读指针
  写程序时要用宏定义，定义以上指针

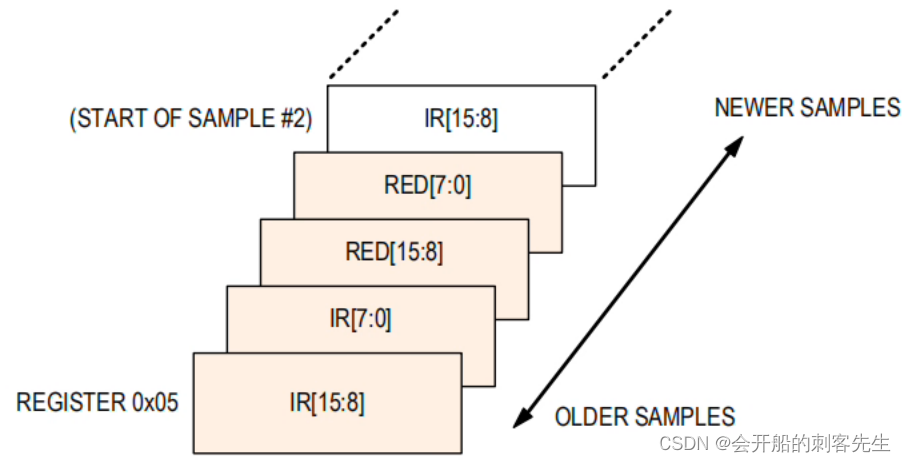

• FIFO Data 数据寄存器
  存储的数据分为RED（血氧）、IR（心率）


IR数据优先放在高位（IR数据共16位）

• 写程序
  将寄存器中的数据读取出来即可。值得注意的是，在读取时读取指针不会自动增加。每一个样本占4个字节（1个字=2个字节；1个字节=8比特），而每读一次只能读取一个字节，因此一个样本需要4次才能读完整。

• 初始化模式，进行温度测量

• 等待29ms

• 采集温度，触发中断，表明温度数据已经准备好

• 读取温度数据，清除温度中断标志位

• FIFO数据完成， 产生中断，表明FIFO数据已满

• 读取FIFO数据，清FIFO中断

• 下一次采集

---

未完待续
